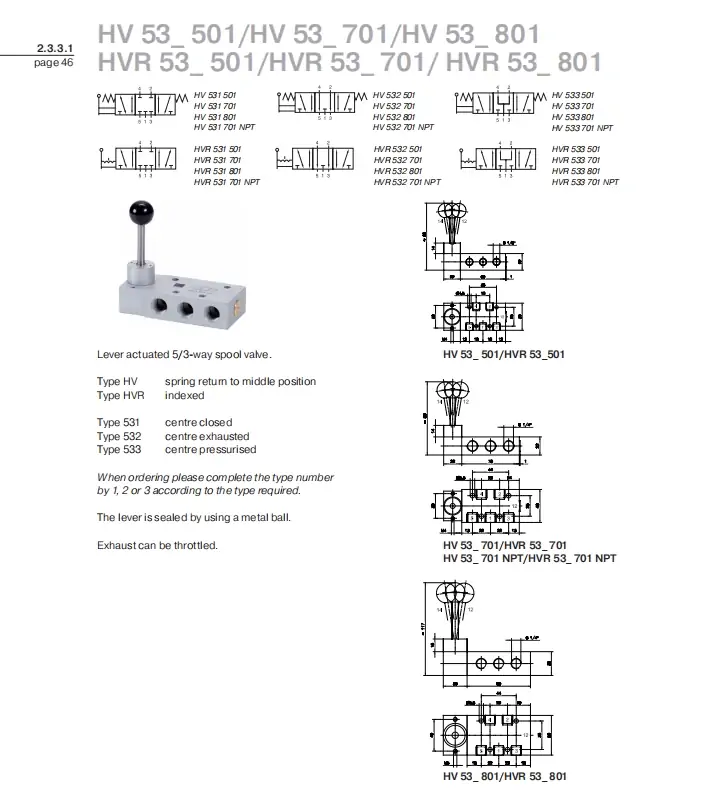

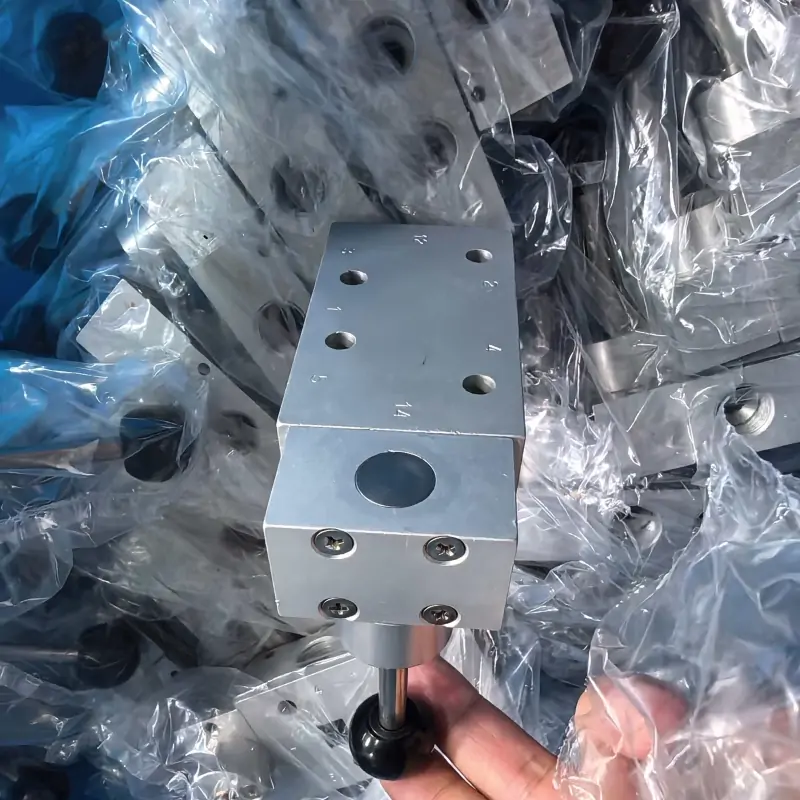

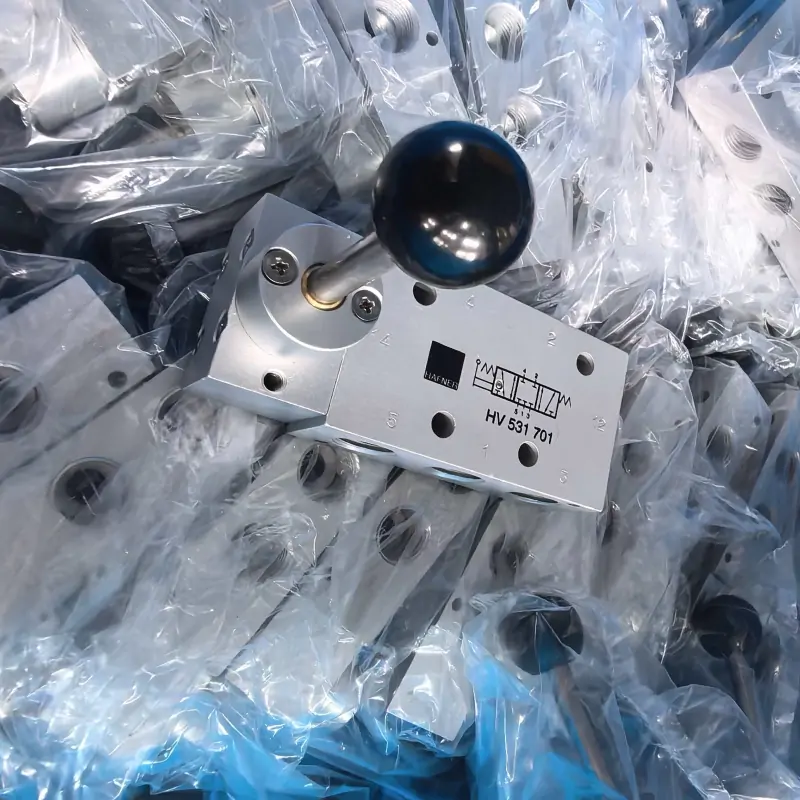

BA22302 HV311801 HVR320121德國哈夫納HAFNER電磁閥HV511101

MH 系列（標準電磁閥，無 NAMUR 接口）

MH 210 501

MH 211 305-24DC

MH 211 305-230AC

MH 211 309-24DC

MH 211 309-230AC

MH 211 015

MH 310 101

MH 310 101 G

MH 310 121

MH 310 121 G

MH 310 121 NPT

MH 310 181

MH 310 501

MH 310 501 G

MH 310 701

MH 310 701 G

MH 310 701 G TT

MH 310 701 VES

MH 310 701 GNPT

MH 311 013

MH 311 015

MH 311 101

MH 311 101 G

MH 311 121

MH 311 305

MH 311 309

MH 311 701 G

MH 510 121

MH 510 501

MH 510 503

MH 510 701

MH 510 701 G

MH510 701G

MH510 701G 24VDC

MH 520 101 G

MH 520 121 G

MH 520 121 VES

MH 520 501 G

MH 520 503

MH 520 701 G

MH 531 101 G

MH 531 121 G

MH 531 501 G

MH 531 701 G

MH 532 101 G

MH 532 121 G

MH 532 501 G

MH 532 701 G

MH 533 101 G

MH 533 121 G

MH 533 501 G

MH 533 701 G

MNH 系列（NAMUR 接口電磁閥，帶手動旋鈕）

MNH 310 701

MNH 310 711

MNH 310 121

MNH 311 101

MNH 311 121

MNH 311 701

MNH 350 710

MNH 510 121

MNH 510 701

MNH 510 701 01

MNH 510 701 220V

MNH 510 701 24V

MNH 510 701 KES DC24V

MNH 510 711

MNH 510 711 Exm

MNH 510 711 O.S

MNH 511 701

MNH 511 711

MNH 520 701

MNH 520 701 KES

MNH 520 701 TT

MNH 531 701

MND 系列（NAMUR、雙線圈、無手動旋鈕）

MND 510 701

MNK 系列（低功耗 1.8W）

MNK 510 701

MNK 511 701

MNK 310 701

MNK 311 701

MNK 520 701

MOH 系列（直動式、常閉為主）

MOH 310 701 G

MOH 311 121 G

MOH 311 181

MOH 311 501 G

MOH 311 701 G

MEH 系列（高端、大流量、長壽命）

MEH 511 101 G

MEH 511 121 G

MEH 511 501 G

MEH 511 701 G

MEH 521 101 G

MEH 521 121 G

MEH 521 501 G

MEH 521 701 G

MD / MOD 系列（底座安裝閥、閥島用）

MD 310 401

MD 310 403

MD 510 401

MOD 310 403

P 系列（底座安裝、大流量）

P310 501

P531 101

P531 121

P531 801

DRN 系列（氣動操作閥）

DRN 5 601

DRN 5 611

線圈 / 附件型號

MA-22-LED

MA22230AC

ST22

T102F

41010.029

MH532704EDS

一、型號釋義

• HV311：系列代號，二位三通、直動式、緊湊型電磁閥
• 801：配置代碼，單線圈常閉、G1/8 接口、標準流量、底板安裝 整體型號：二位三通?單線圈常閉?直動式電磁閥

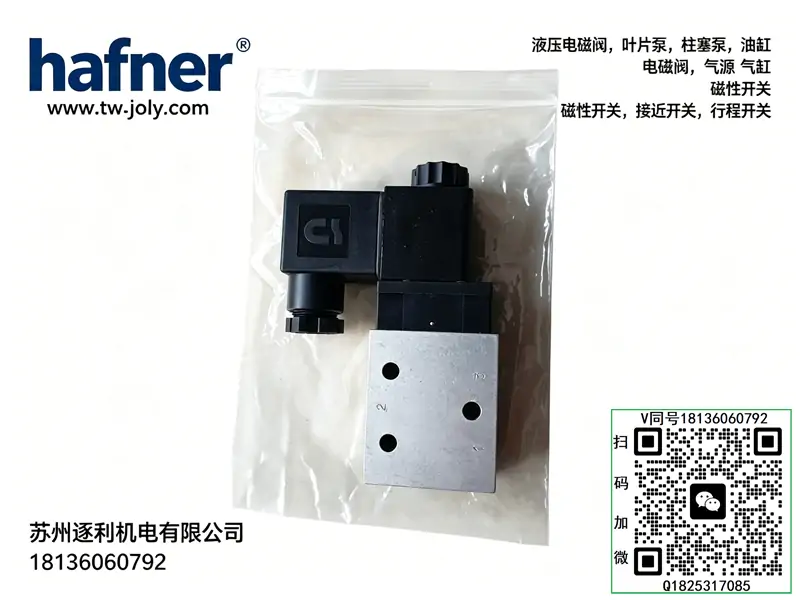

二、結構組成

• 閥體：陽極氧化鋁合金 / 黃銅，輕量緊湊、防腐耐磨
• 閥芯：精密柱塞式，直動無先導，響應快、抗污染
• 密封：NBR/FKM，耐老化、低泄漏、適配多介質
• 驅動：?jiǎn)坞姶啪€圈 + 復位彈簧，直動驅動閥芯
• 操作：可選手動調試按鈕（斷電強制換向）
• 安裝：標準底板式（G1/8），可單裝或匯流板集成
• 尺寸：寬約18mm，重量約200g

三、工作原理

1. 斷電常態（常閉位）

彈簧推閥芯下壓，氣路：P→A 截止、A→R 通（排氣），執行元件復位。

2. 通電換向（工作位）

線圈得電，電磁力克服彈簧力提閥芯，氣路：P→A 通、R 截止，執行元件動作。

3. 斷電復位

線圈失電，彈簧自動復位，氣路回到常閉狀態。

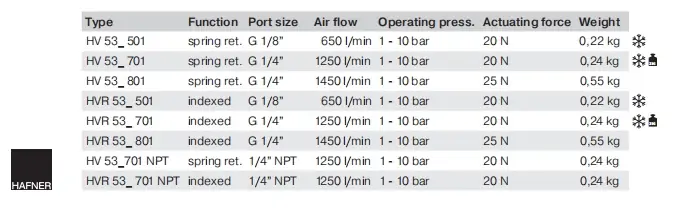

四、核心技術參數

• 功能：二位三通（3/2）、單線圈常閉（單穩態）
• 接口：G1/8 管螺紋
• 通徑：4mm
• 流量：400 L/min（6bar）
• 工作壓力：0～1.0MPa（0～10bar）
• 控制方式：直動式（零壓亦可啟動）
• 介質：潔凈壓縮空氣、水、油（40μm 過濾）
• 溫度：-10℃～+80℃（環境 / 介質）
• 電壓：DC24V（3W）、AC220V（5VA）
• 防護：IP65（防塵防水）
• 響應：≤10ms，高頻動作穩定
• 壽命：≥4000 萬次（標準工況）

五、性能特點

1. 直動零壓?jiǎn)?dòng)：無需最低壓力，0bar即可可靠動作，適配真空 / 低壓場景
2. 超緊湊設計：18mm 窄閥體，安裝空間小，適合密集布局
3. 快速響應：直動結構無先導延遲，≤10ms高速切換
4. 多介質適配：NBR/FKM 密封，兼容氣、水、油，耐溫范圍廣
5. 低功耗耐用：DC3W/AC5VA，長期通電不燒線圈，壽命長
6. 安裝靈活：任意角度安裝，底板 / 匯流板通用，維護便捷

六、適用場景

• 氣動控制：?jiǎn)巫饔脷飧祝▕A緊、升降、擺動）主控
• 真空系統：真空發生器、吸盤、真空閥控制
• 流體回路：水、油、低壓氣體通斷控制
• 自動化設備：小型執行器、氣動閘門、電磁閥組
• 高頻工況：需要快速切換、零壓?jiǎn)?dòng)的場合

七、使用注意事項

1. 介質需40μm 過濾，無雜質、無冷凝水，防閥芯卡滯
2. 接口連接：P 接氣源 / 真空，A 接執行器，R 接排氣 / 消音器
3. 供電匹配額定電壓，波動≤±10%，防線圈過熱
4. 安裝避免線圈長期朝下，防水積塵；緊固扭矩≤0.8Nm
5. 定期檢查密封，每 6 個月清潔閥芯，延長使用壽命
