唯冠WINNERWORKER單向節流閥MTC-02-A-K-20單向閥MPC-02W-20

一、葉片泵系列（PVF / PVL / PVDP / PVDF）

PVF 單聯定量葉片泵

PVF-20-70-11, PVF-30-70-11, PVF-40-70-11

PVL 雙聯定量葉片泵

PVL12-31-47-FR, PVL2-65-FR

PVDP 變量葉片泵（單聯）

PVDP-3-70-3-7-11

PVDF 變量雙聯葉片泵

PVDF-30-70-30-70-11

二、齒輪泵系列（HGP 全系列）

HGP-1A 高壓齒輪泵

HGP-1A-F1R-X-2B-10, HGP-1A-F2R-X-2B-10, HGP-1A-F3R-X-2B-10, HGP-1A-F4R-X-2B-10, HGP-1A-F5R-X-2B-10, HGP-1A-F6R-X-2B-10, HGP-1A-F8R-X-2B-10

HGP-2A 高壓齒輪泵

HGP-2A-F2R-X-2B-10, HGP-2A-F2.5R-X-2B-10, HGP-2A-F3R-X-2B-10

HGP-3A 高壓齒輪泵

HGP-3A-F11R-X-2B-10, HGP-3A-F17R-X-2B-10, HGP-3A-F19R-X-2B-10, HGP-3A-F19L, HGP-3A-F30R-X-2B-10

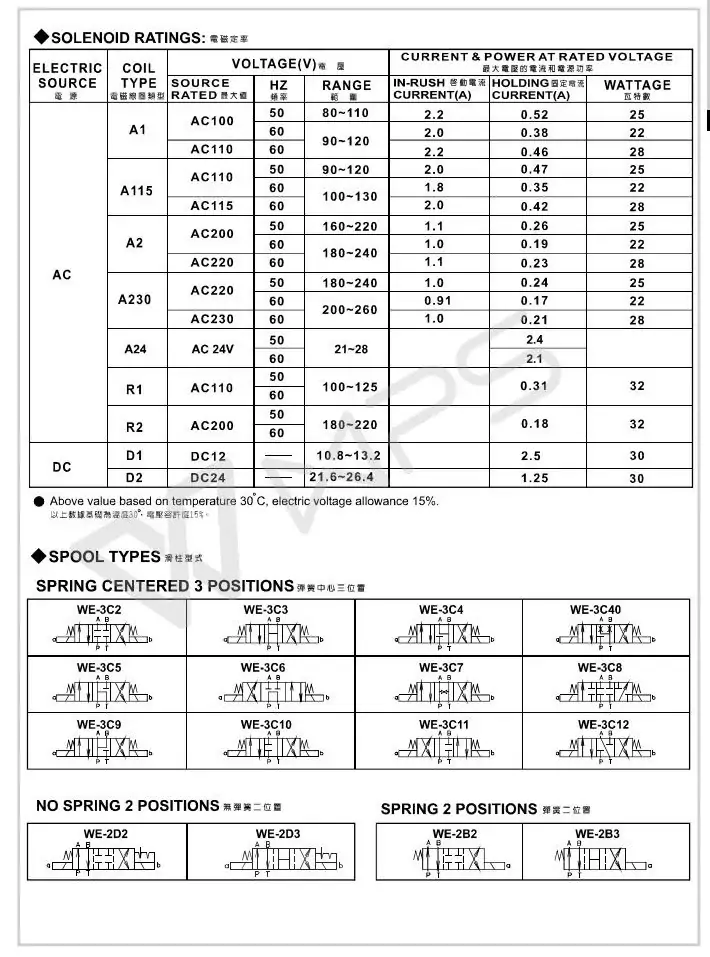

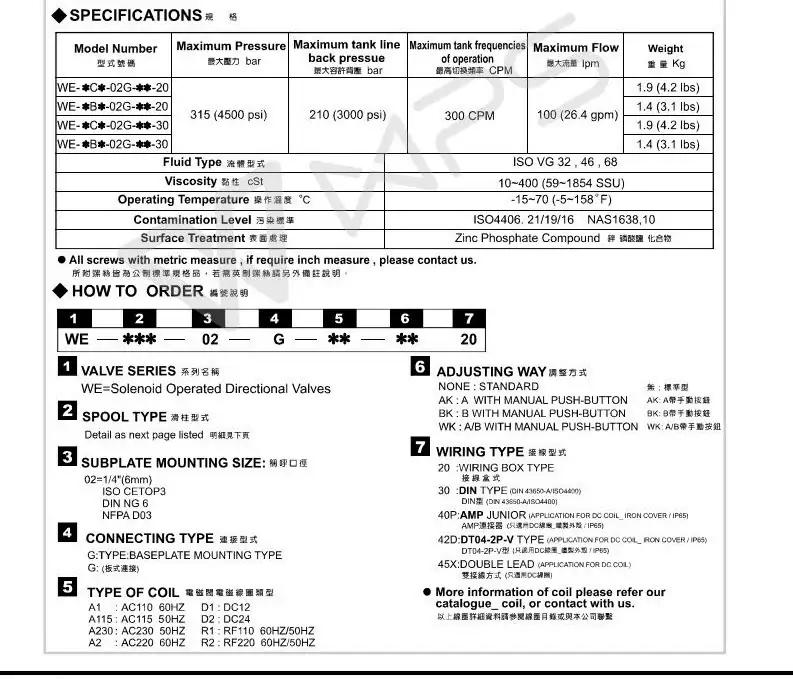

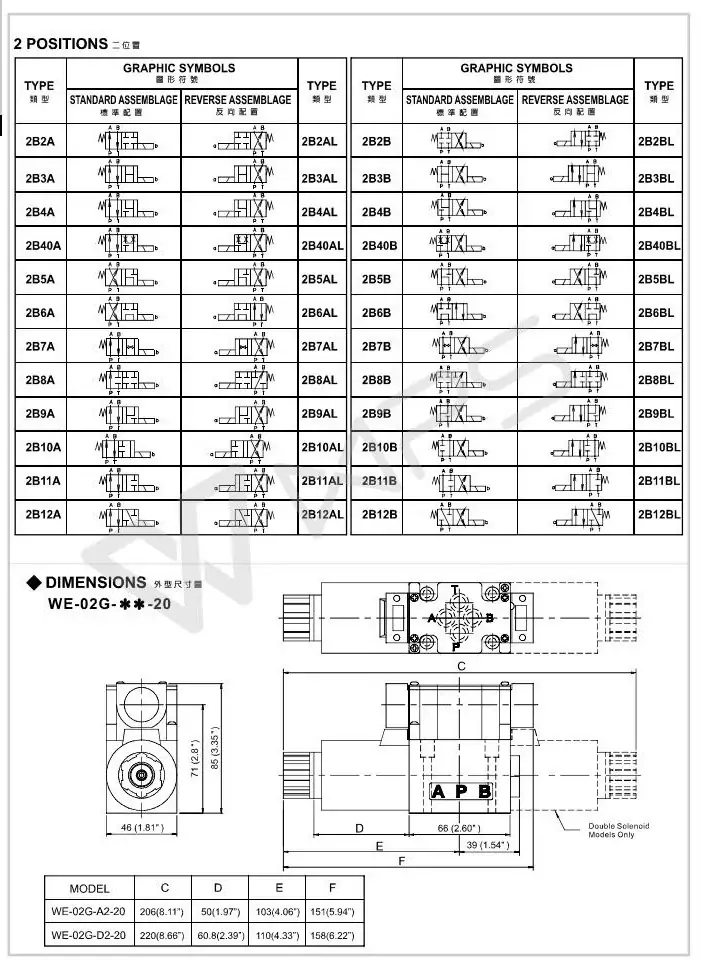

三、電磁換向閥（WE 系列）

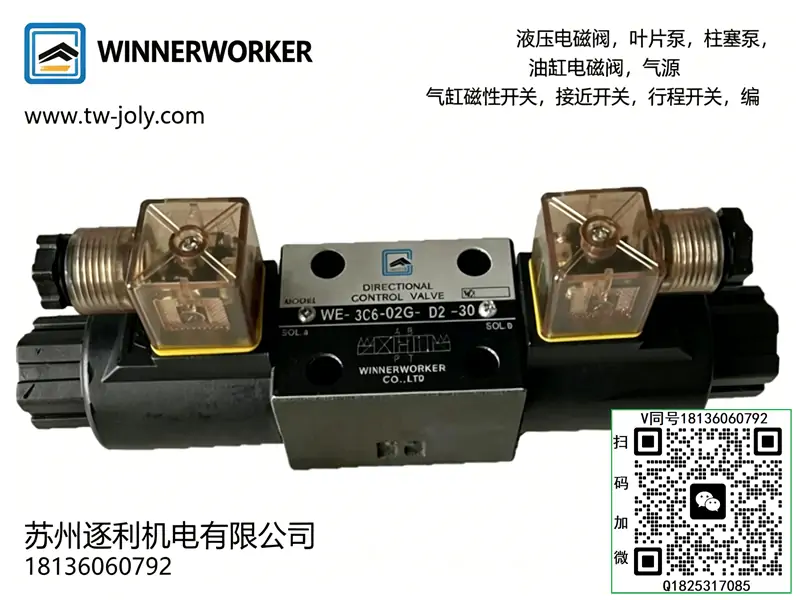

WE-3C2-02G-D2-30, WE-3C3-02G-D2-30, WE-3C4-02G-D2-30, WE-3C5-02G-D2-30, WE-3C6-02G-D2-30, WE-2B2-02G-D2-30

四、溢流閥 / 電磁溢流閥（DB / DBW / BG）

DBW 電磁溢流閥

DBW-10G-2-D2-30, DBW-03G-3-D2-30

BG 溢流閥

BG-03-0-30-A, BG-03-1-30-A, BG-06-0-30-A, BG-10-0-30-A

五、疊加閥系列（MPC / MTC / MRV 等）

MPC 液控單向閥

MPC-02W-20

MTC 單向節流閥

MTC-02-A-K-20

MRV 疊加溢流閥

MRV-02P-3-30

六、壓力繼電器（DNM）

DNM-02P-250K-21B, DNM-02W-250K-21B-51H

七、其他常見閥型號（補充）

DB-03G-3-30, DB-10G-2-30, SWH-G02-C2-D24

一、型號釋義

• MTC：疊加式單向節流閥
• 02：02 規格，標準 6 通徑疊加安裝
• A：進油節流控制型式代號
• K：調節結構 / 機能配置代號
• 20：設計系列版本

二、結構組成

閥體本體、節流閥芯、單向閥芯、節流調節螺桿、鎖緊螺母、復位彈簧、疊加密封墊片、上下貫通油道；
整體疊加集成結構，無需單獨安裝底板，可直接疊裝在閥組之間。

三、工作原理

1. 節流調速方向：油液正向流經時，經過節流口截流，通過調節螺桿改變節流開口大小，控制油路流量，從而調節執行元件運動速度；
2. 單向?qū)ǚ较颍河鸵悍聪蛄鲃?dòng)時，單向閥芯被油壓推開，無節流阻尼，實現自由通油、快速回程； 兼具單向截止 + 節流調速雙重功能。

四、核心技術參數

• 通徑規格：6 通徑
• 安裝方式：疊加式安裝
• 最高工作壓力：21MPa
• 流量調節方式：精密螺桿手動可調
• 工作介質：ISO VG32、VG46 抗磨液壓油
• 適用油溫：15℃～70℃

五、性能特點

1. 疊加式布局，節省安裝空間，閥組集成度高；
2. 節流調節平穩，速度微調線性好，低速不易爬行；
3. 反向單向直通無背壓，回程速度快；
4. 閥芯配合精密，內泄漏小，調速穩定性好；
5. 調節后可螺母鎖緊，防止震動跑偏變速。

六、安裝使用規范

1. 嚴格按閥體流向標識疊加安裝，不可倒裝；
2. 疊加面密封墊放平對位，防止串油、滲油；
3. 調速需緩慢微調，從小到大逐步設定執行機構速度；
4. 閥組固定螺栓對角均勻鎖緊，避免閥體變形卡滯閥芯；
5. 保持油液清潔度，避免雜質堵塞節流小孔造成調速失靈。

七、適用工況

液壓疊加閥組、機床進給回路、工裝夾具、自動化液壓設備；
用于油缸單向進給速度調節、回程快速直通的調速油路。
