TAIFENG 電磁換向閥 4WE10E-50/AG24NZ5L 工程機械專用液壓閥
一、柱塞泵系列（TFA / TFB / TFA4VTG）
TFB1V 斜盤變量柱塞泵
TFB1V63Y/1X-LRB2, TFB1V80Y/1X-LRB2K
TFA15VSO 高壓變量柱塞泵
TFA15VSO71LR/10M-LRB0, TFA15VSO180LR/10M-LRB2, TFA15VSO280LR/10M-LRB3, TFA15VSO71LRDRE2/10M-LRB0, TFA15VSO180LRDRE2/10M-LRB2, TFA15VSO280LRDRE2/10M-LRB3
TFA7VO 高壓變量柱塞泵
TFA7VO160LR/10-LRB4, TFA7VO250LR/10-LRB5
TFA11VO 負載敏感柱塞泵
TFA11VO95LRDS/10-LRS
TFA4VTG 閉式變量柱塞泵（農機 / 工程）
TFA4VTG055, TFA4VTG075, TFA4VTG090, TFA4VTG110, TFA4VTG130
TFA2FM 定量柱塞馬達
TFA2FM028, TFA2FM045, TFA2FM075, TFA2FM110
二、電磁換向閥（4WE6 / 4WE10 系列）
4WE6 系列（DG6，24V/220V）
4WE6A-50/AG24NZ5L, 4WE6B-50/AG24NZ5L, 4WE6C-50/AG24NZ5L, 4WE6D-50/AG24NZ5L, 4WE6Y-50/AG24NZ5L, 4WE6E-50/AG24NZ5L, 4WE6T-50/AG24NZ5L, 4WE6H-50/AG24NZ5L, 4WE6J-50/AG24NZ5L, 4WE6W-50/AG24NZ5L, 4WE6R-50/AG24NZ5L, 4WE6G-50/AG24NZ5L
4WE10 系列（DG10）
4WE10A-50/AG24NZ5L, 4WE10B-50/AG24NZ5L, 4WE10C-50/AG24NZ5L, 4WE10D-50/AG24NZ5L, 4WE10E-50/AG24NZ5L
三、疊加閥系列（Z2FS / MRV / MPC / MTC）
Z2FS 疊加式雙單向節流閥
Z2FS6A5-3X/2Q, Z2FS6B5-3X/2Q, Z2FS10A5-3X/2Q, Z2FS10B5-3X/2Q
MRV 疊加溢流閥
MRV-02P-3-30, MRV-03P-3-30
MPC 疊加液控單向閥
MPC-02W-20, MPC-03W-20
MTC 疊加單向節流閥
MTC-02A-K-20, MTC-03A-K-20
四、二通插裝閥（TLFA / TLC / TCF / TRCF）
TLFA 蓋板系列
TLFA016, TLFA025, TLFA032, TLFA040, TLFA050, TLFA063, TLFA080, TLFA100, TLFA125, TLFA160
TLC 插件系列
TLC016, TLC025, TLC032, TLC040, TLC050, TLC063, TLC080, TLC100, TLC125, TLC160
TCF / TRCF 充液閥
TCF025, TCF032, TCF040, TCF050, TRCF025, TRCF032
五、多路閥（TRM20E 系列）
TRM20E 液控流量共享多路閥（7–10 噸挖機）
TRM20E-B-X-E24, TRM20E-B-S-G24, TRM20E-D-X-E24
六、壓力閥 / 流量閥 / 方向閥（DB / DBW / DZ / SV / SL）
DB 溢流閥
DB10-1-50/315, DB20-1-50/315, DB30-1-50/315
DBW 電磁溢流閥
DBW10-1-50/315-AG24NZ5L, DBW20-1-50/315-AG24NZ5L
DZ 先導順序閥
DZ10-1-50/315, DZ20-1-50/315
SV / SL 液控單向閥
SV10PA1-50, SL10PA1-50
TDBE / TDBET6 比例溢流閥
TDBE10-30/315, TDBET6-10/315
七、螺紋插裝閥（TCV / TRD / TRP / TVSC）
TCV 單向閥
TCV08, TCV10, TCV12, TCV16
TRD 溢流閥
TRD08-10, TRD10-10, TRD12-10
TRP 減壓閥
TRP08-10, TRP10-10
TVSC 梭閥
TVSC08, TVSC10
八、電磁球閥（TF-M-SED6）
TF-M-SED6-24V, TF-M-SED6-220V

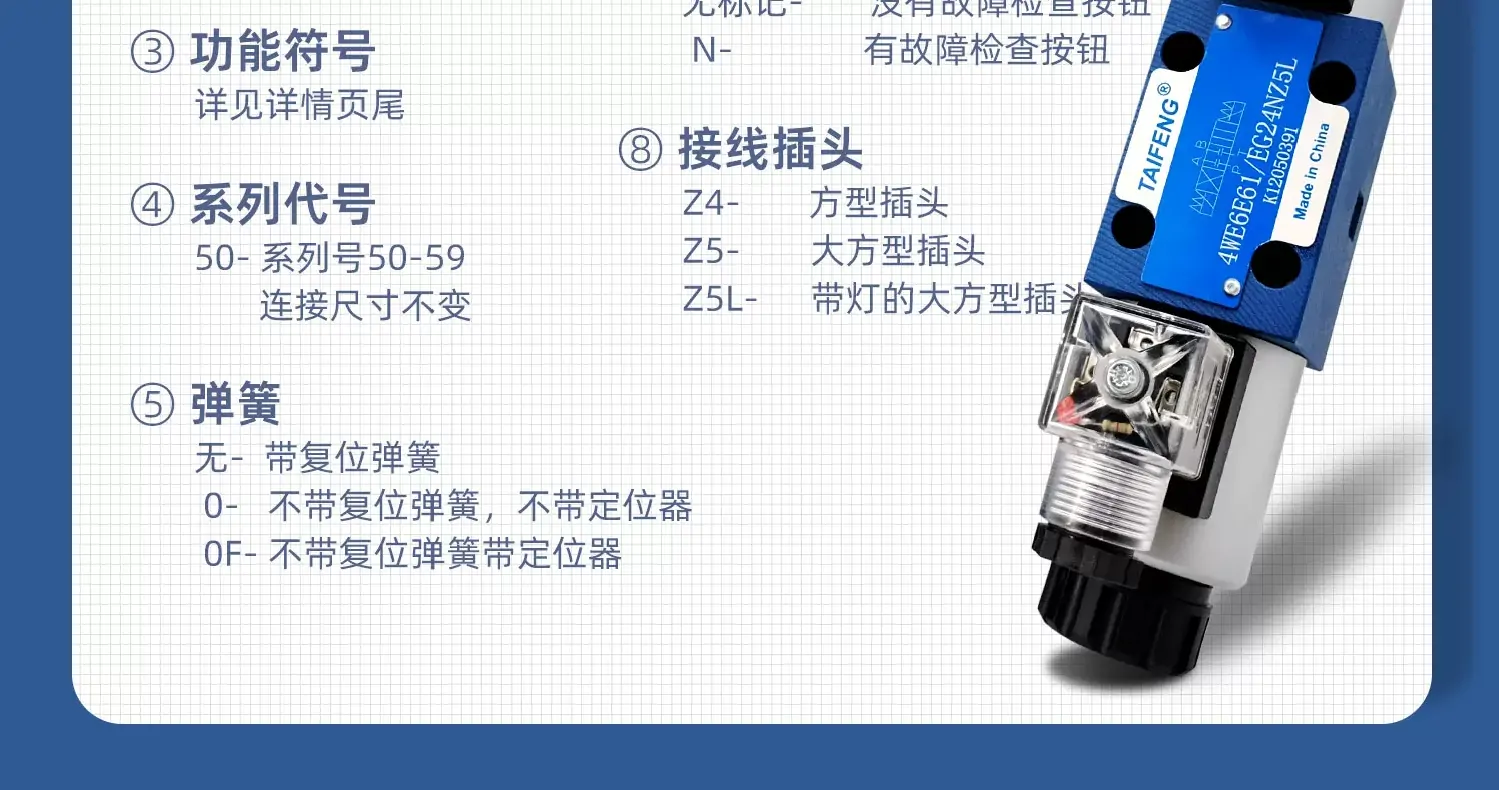

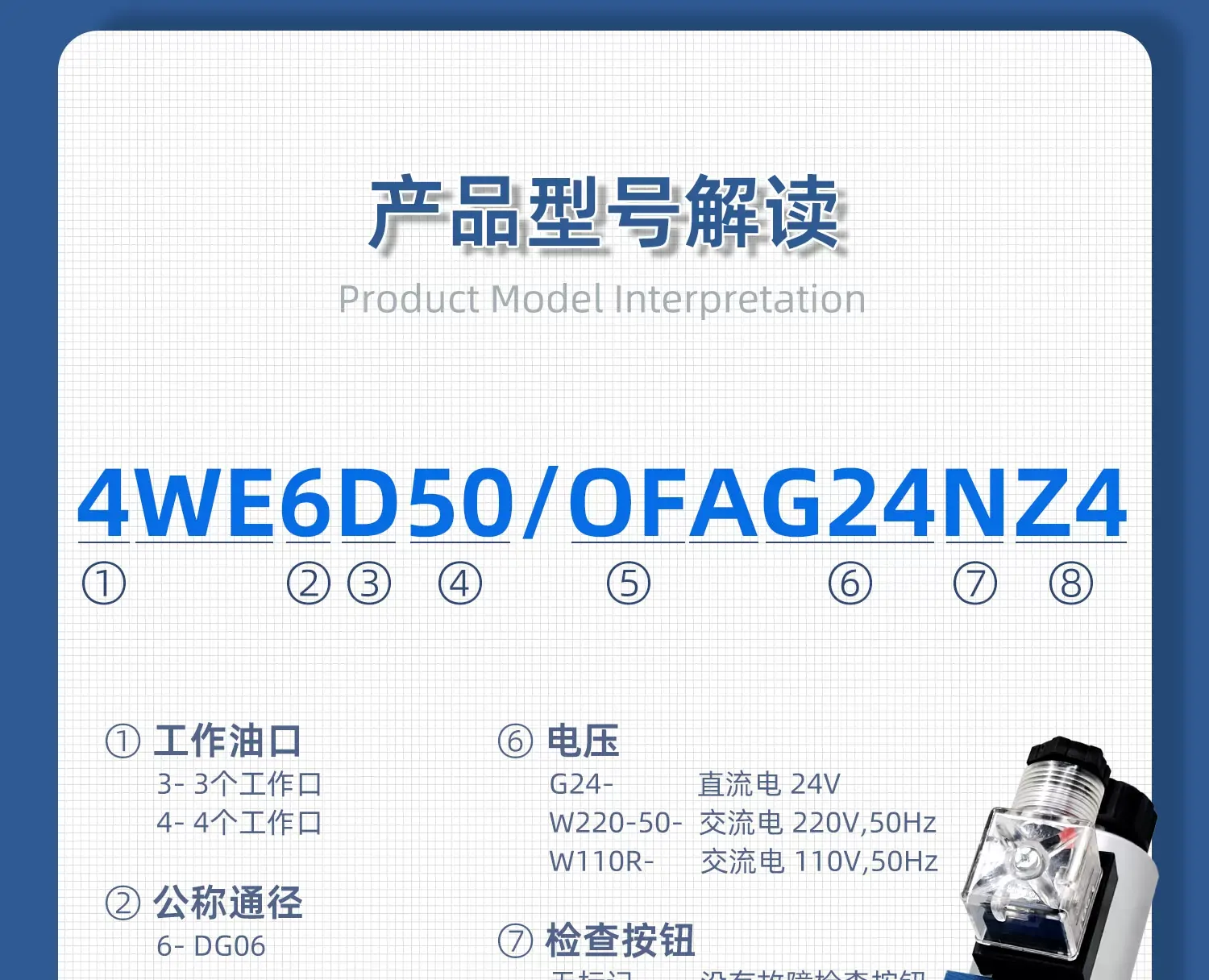

型號釋義
- 4WE：濕式電磁換向閥
- 10：10 通徑

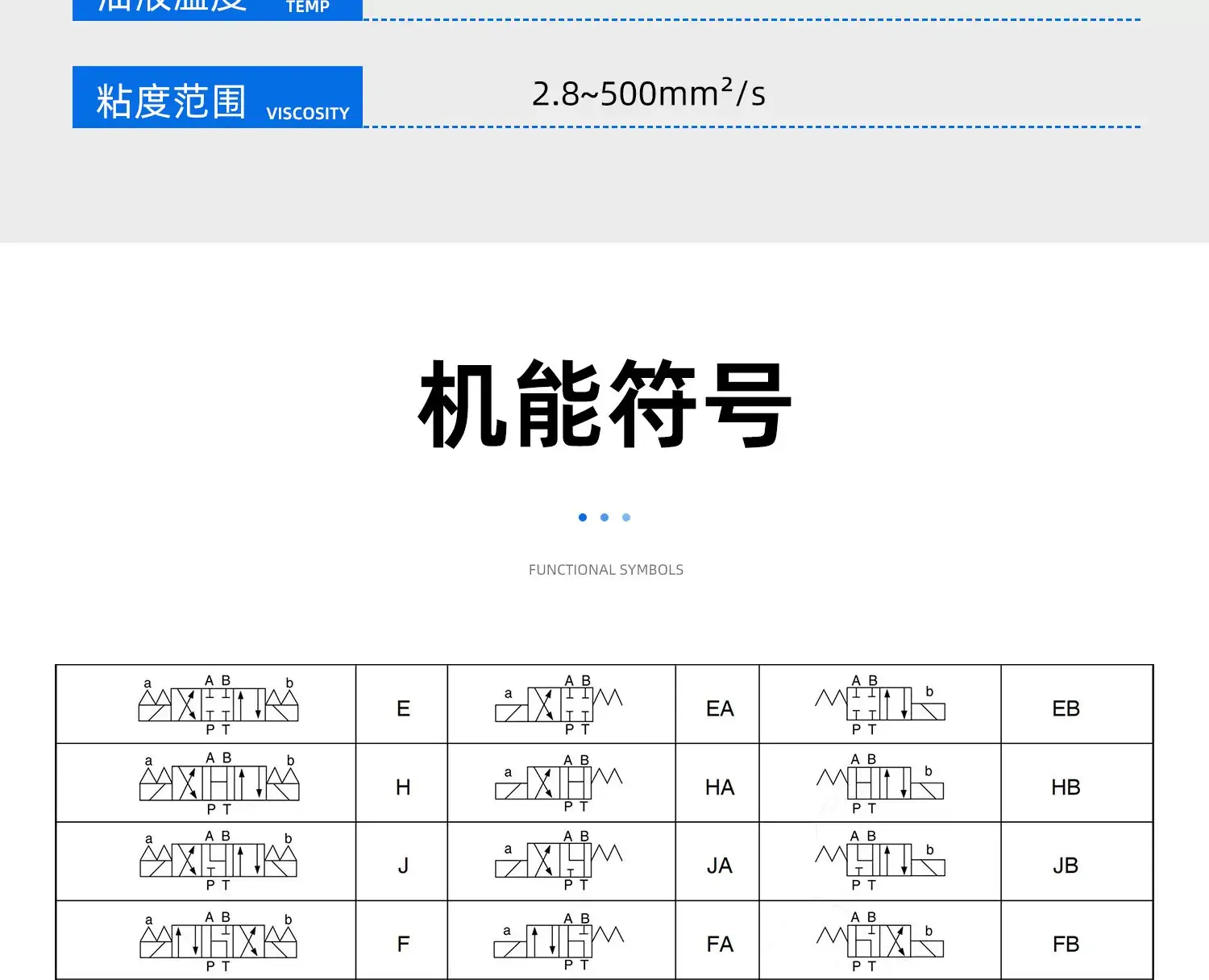

- E：E 型閥芯機能
- 50：產品系列
- AG24：直流 24V 線圈
- N：濕式鐵芯
- Z5L：插頭接線式

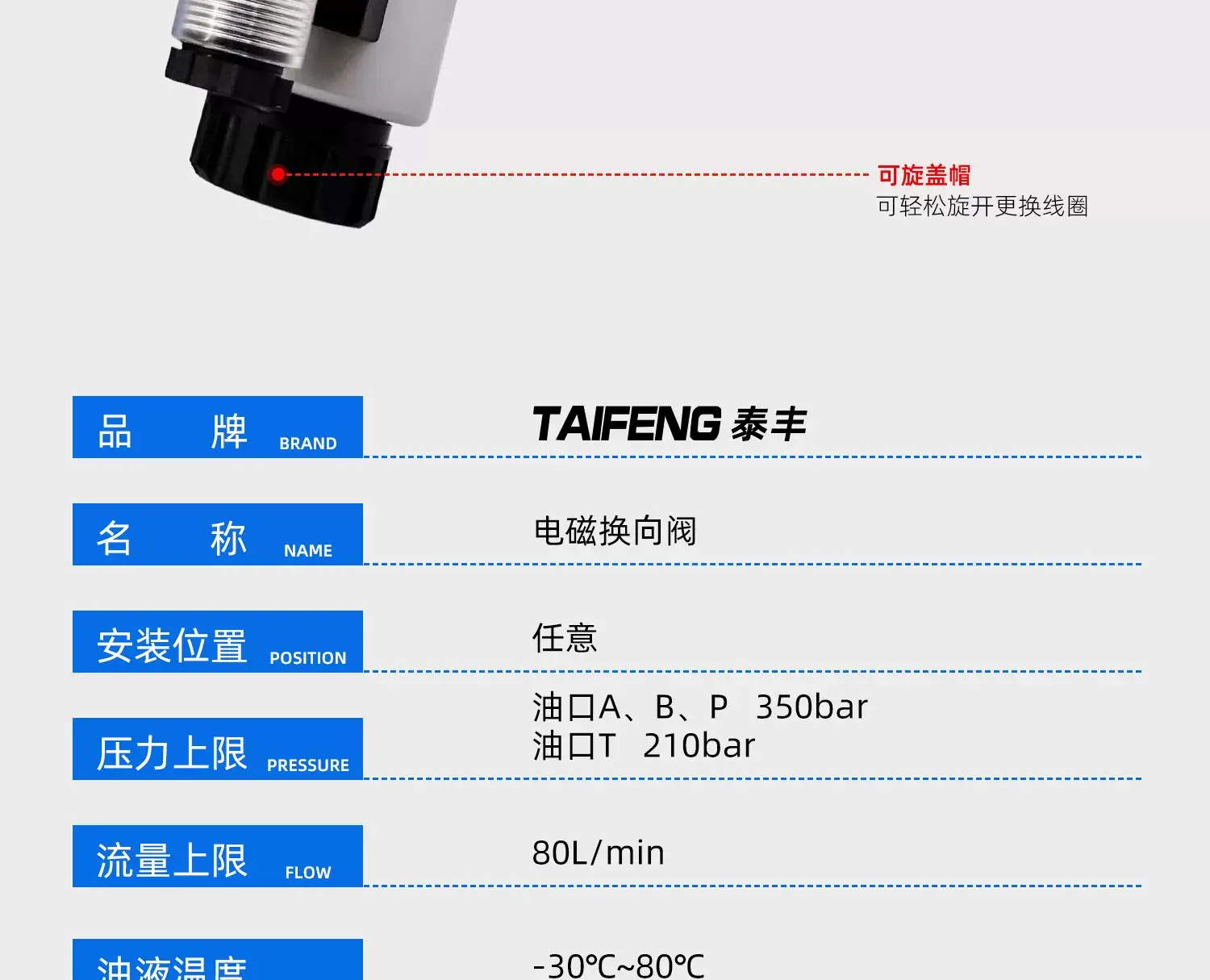

基礎參數
- 公稱通徑：10 通徑
- 最高工作壓力：31.5MPa
- 額定流量大，通油順暢
- 控制電壓：DC24V

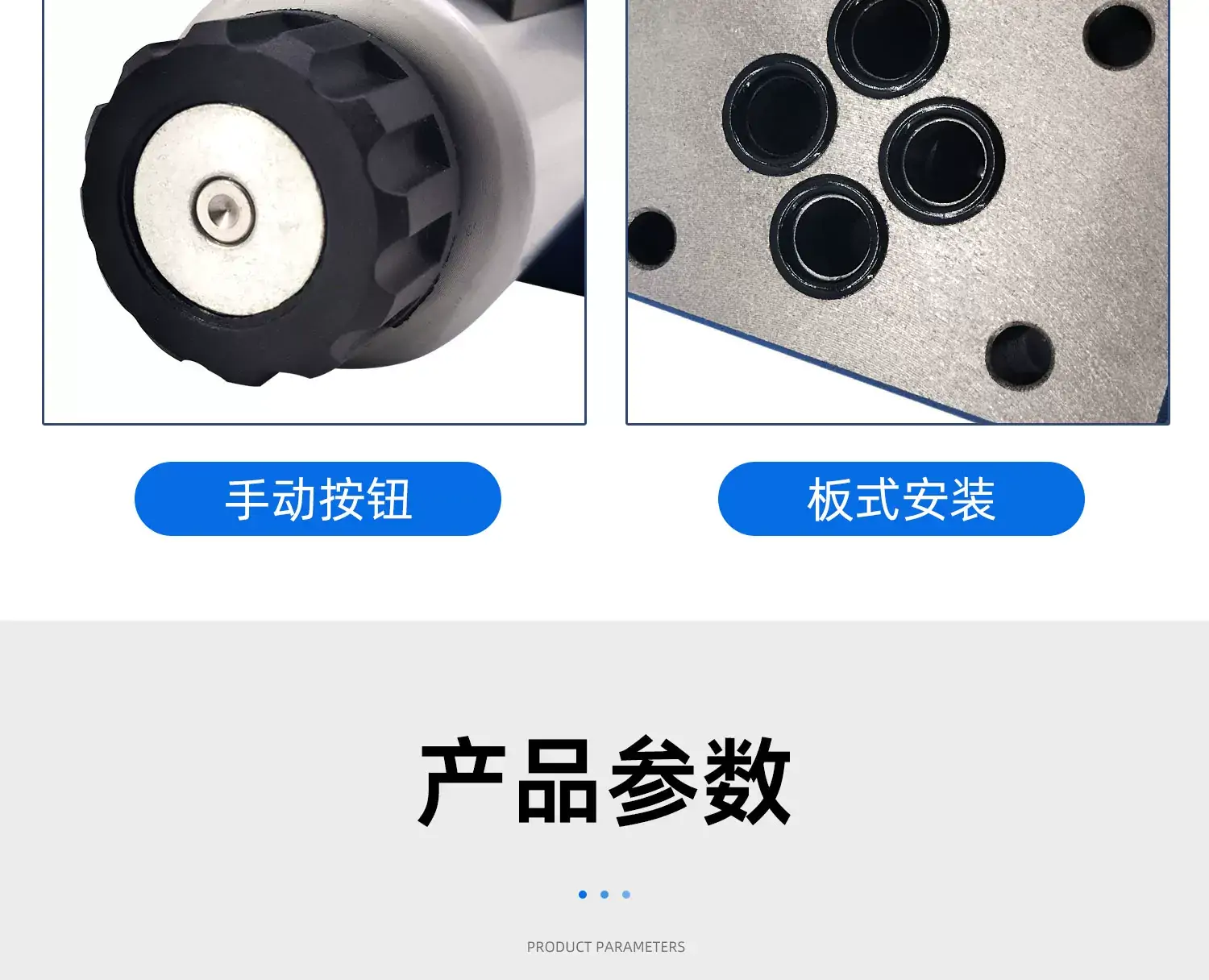

- 安裝方式：板式安裝
- 介質：抗磨液壓油
工作原理
電磁鐵得電推動閥芯換向，切換油路流向；失電彈簧自動復位回中位，精準控制執行元件動作方向。
性能特點
流量大、換向平穩、密封性強、抗震動、耐用穩定，散熱好不易燒線圈。
適用
大型油缸、液壓站、注塑機械、工程機械、自動化液壓主回路換向控制。
