TAIFENG DB20-1-50/315 先導式溢流閥 液壓系統調壓安全閥

一、柱塞泵系列（TFA / TFB / TFA4VTG）

TFB1V 斜盤變量柱塞泵

TFB1V63Y/1X-LRB2, TFB1V80Y/1X-LRB2K

TFA15VSO 高壓變量柱塞泵

TFA15VSO71LR/10M-LRB0, TFA15VSO180LR/10M-LRB2, TFA15VSO280LR/10M-LRB3, TFA15VSO71LRDRE2/10M-LRB0, TFA15VSO180LRDRE2/10M-LRB2, TFA15VSO280LRDRE2/10M-LRB3

TFA7VO 高壓變量柱塞泵

TFA7VO160LR/10-LRB4, TFA7VO250LR/10-LRB5

TFA11VO 負載敏感柱塞泵

TFA11VO95LRDS/10-LRS

TFA4VTG 閉式變量柱塞泵（農機 / 工程）

TFA4VTG055, TFA4VTG075, TFA4VTG090, TFA4VTG110, TFA4VTG130

TFA2FM 定量柱塞馬達

TFA2FM028, TFA2FM045, TFA2FM075, TFA2FM110

二、電磁換向閥（4WE6 / 4WE10 系列）

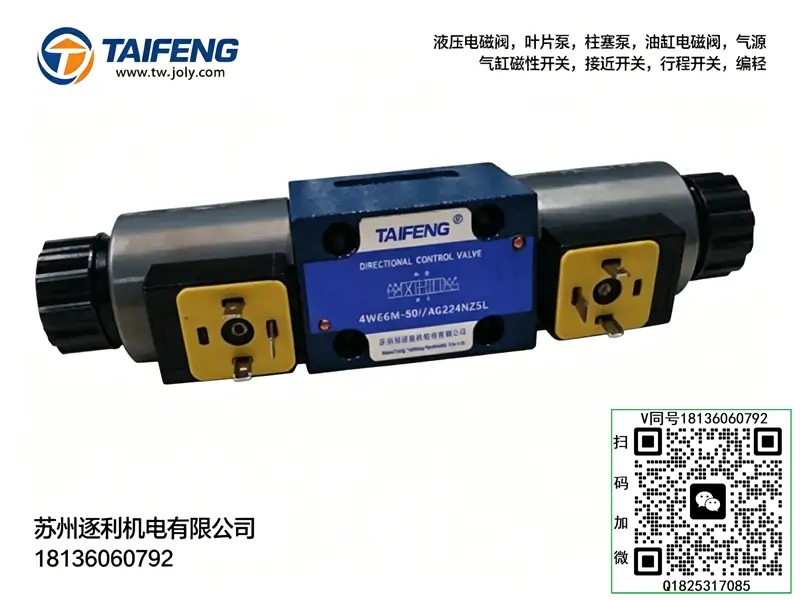

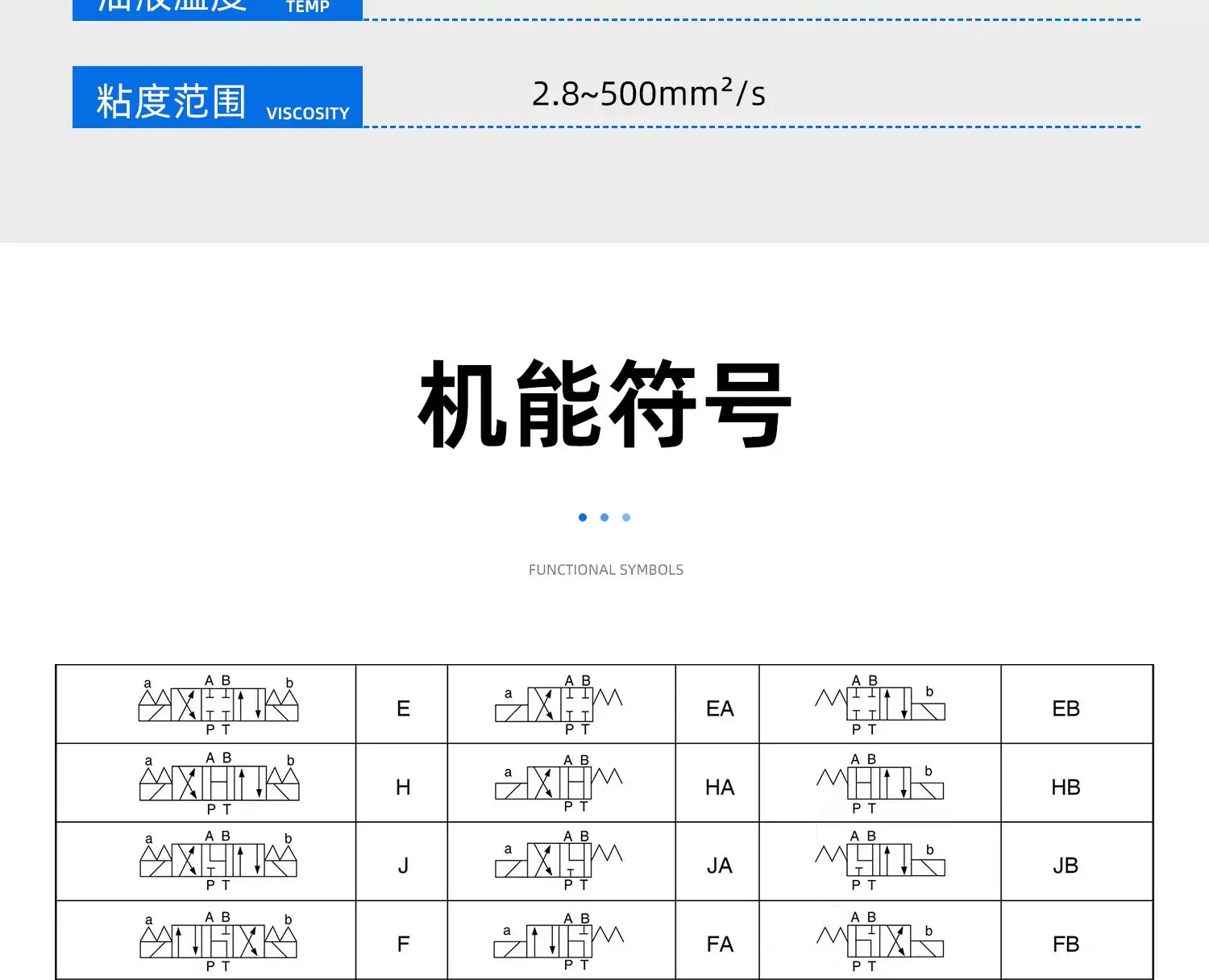

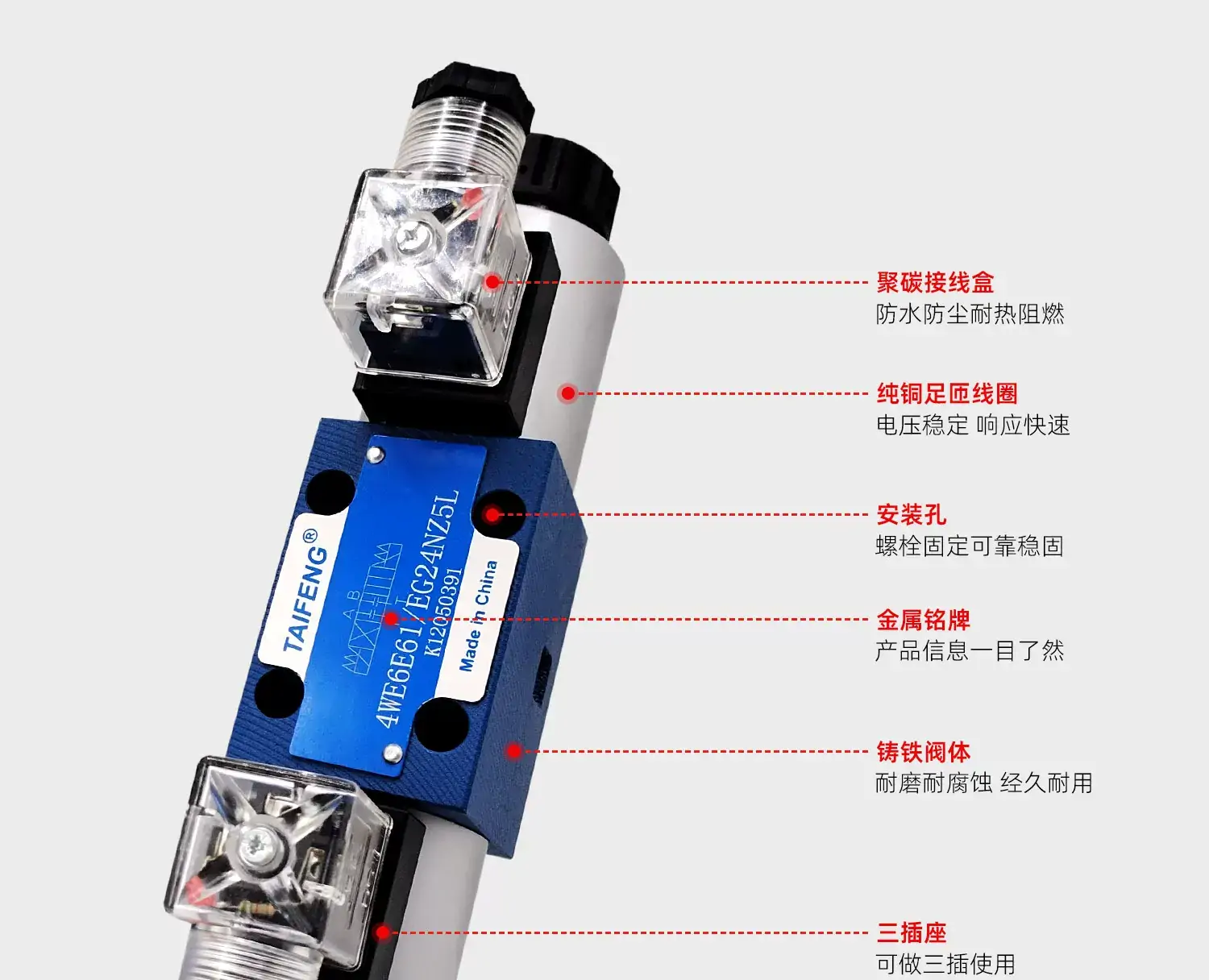

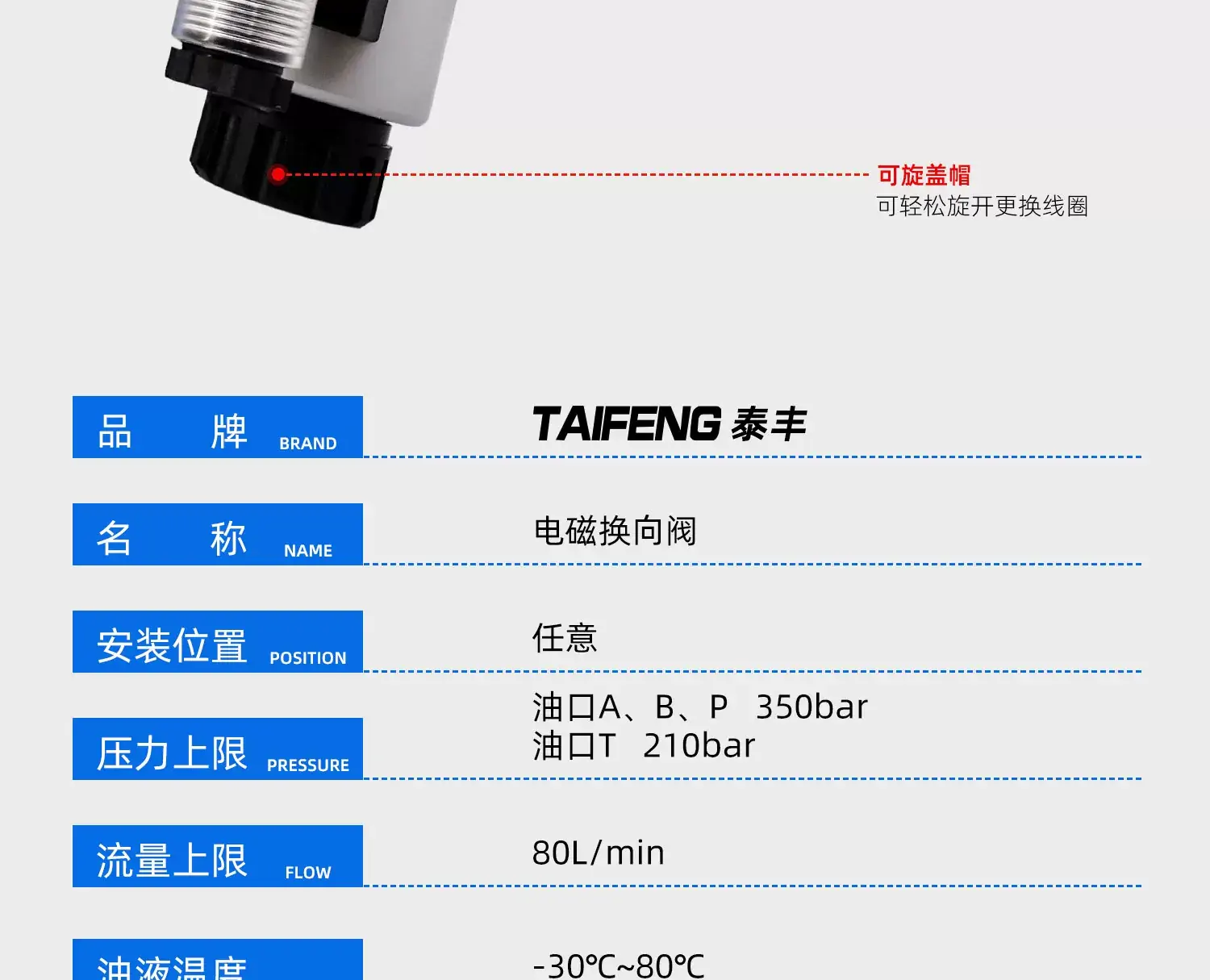

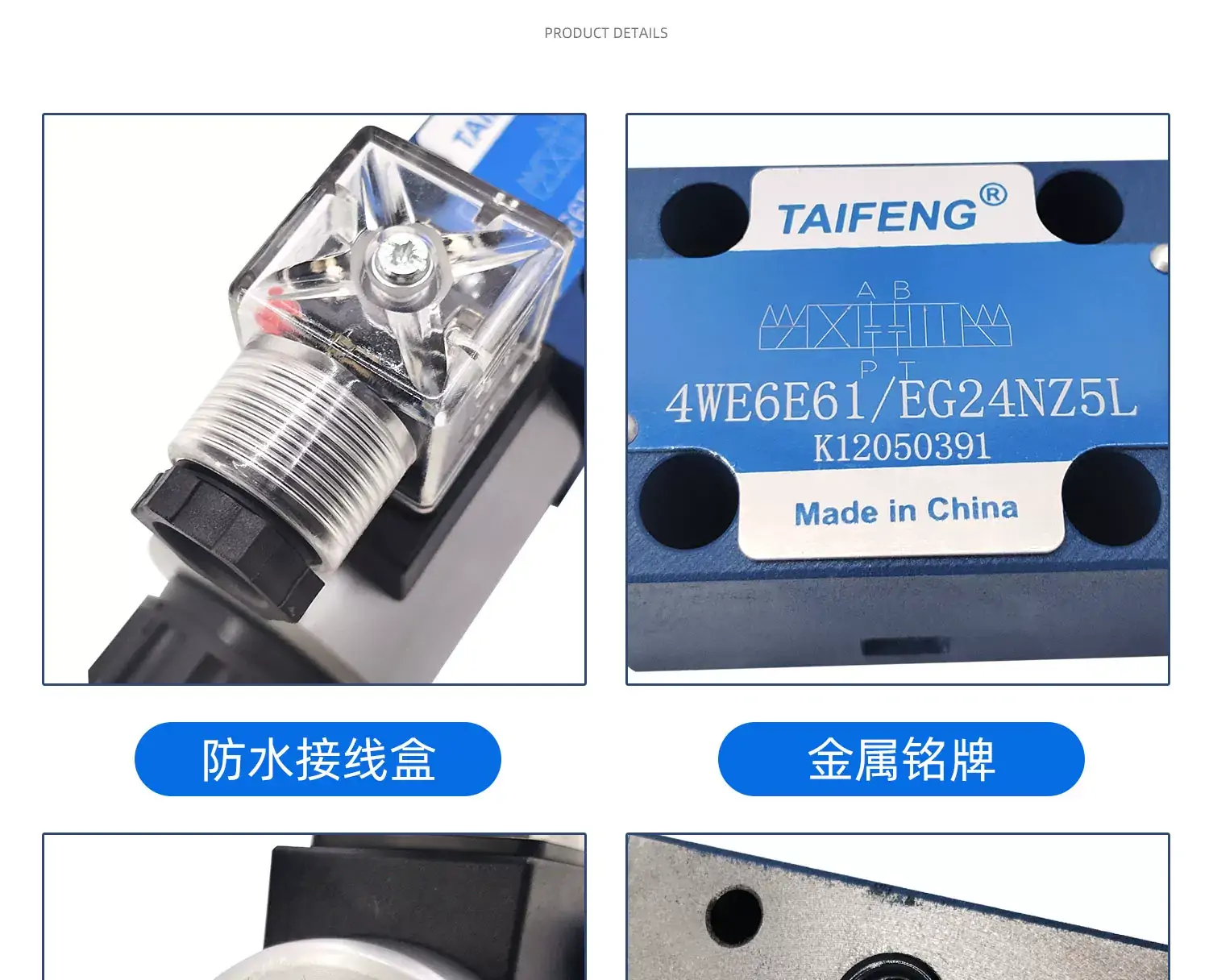

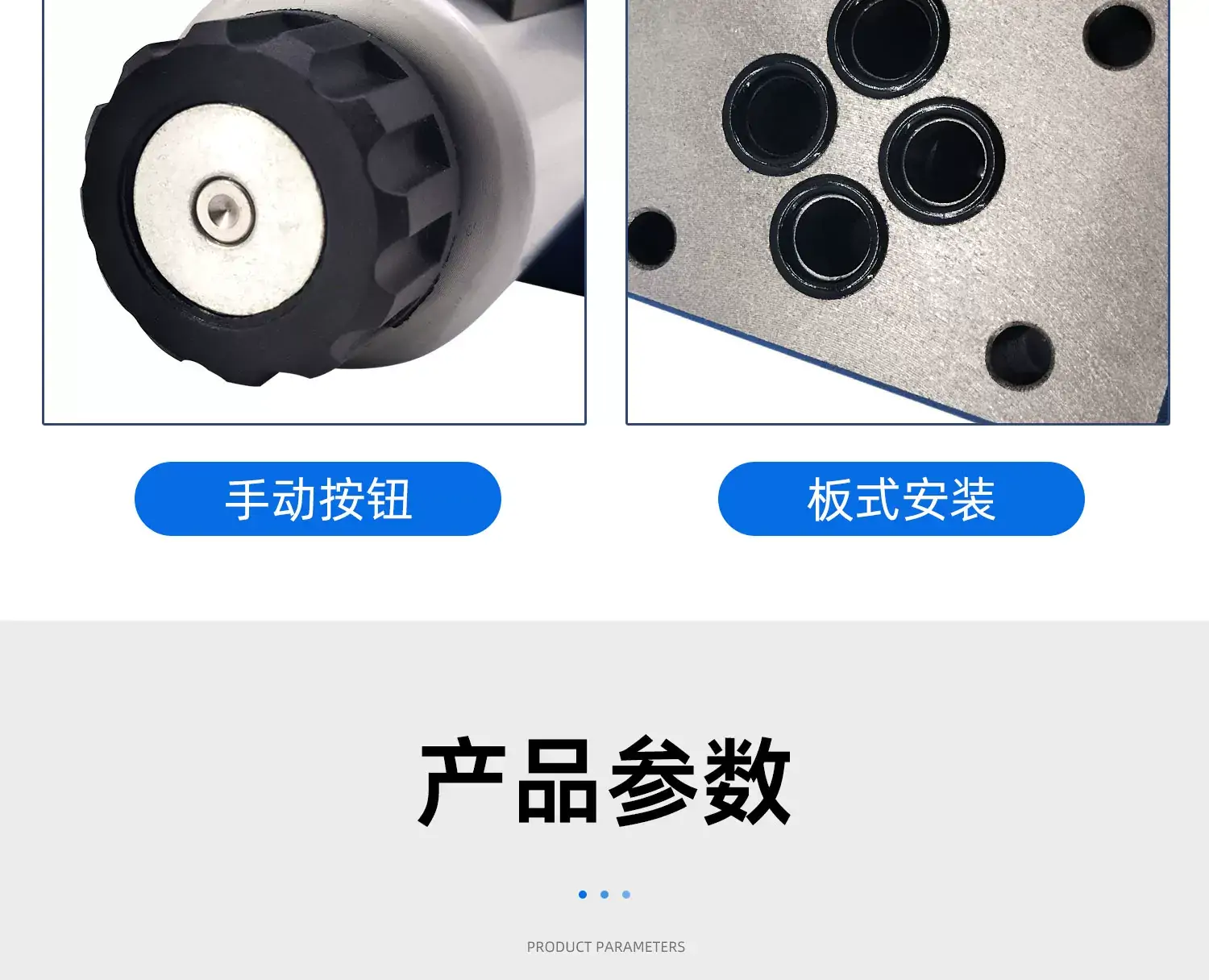

4WE6 系列（DG6，24V/220V）

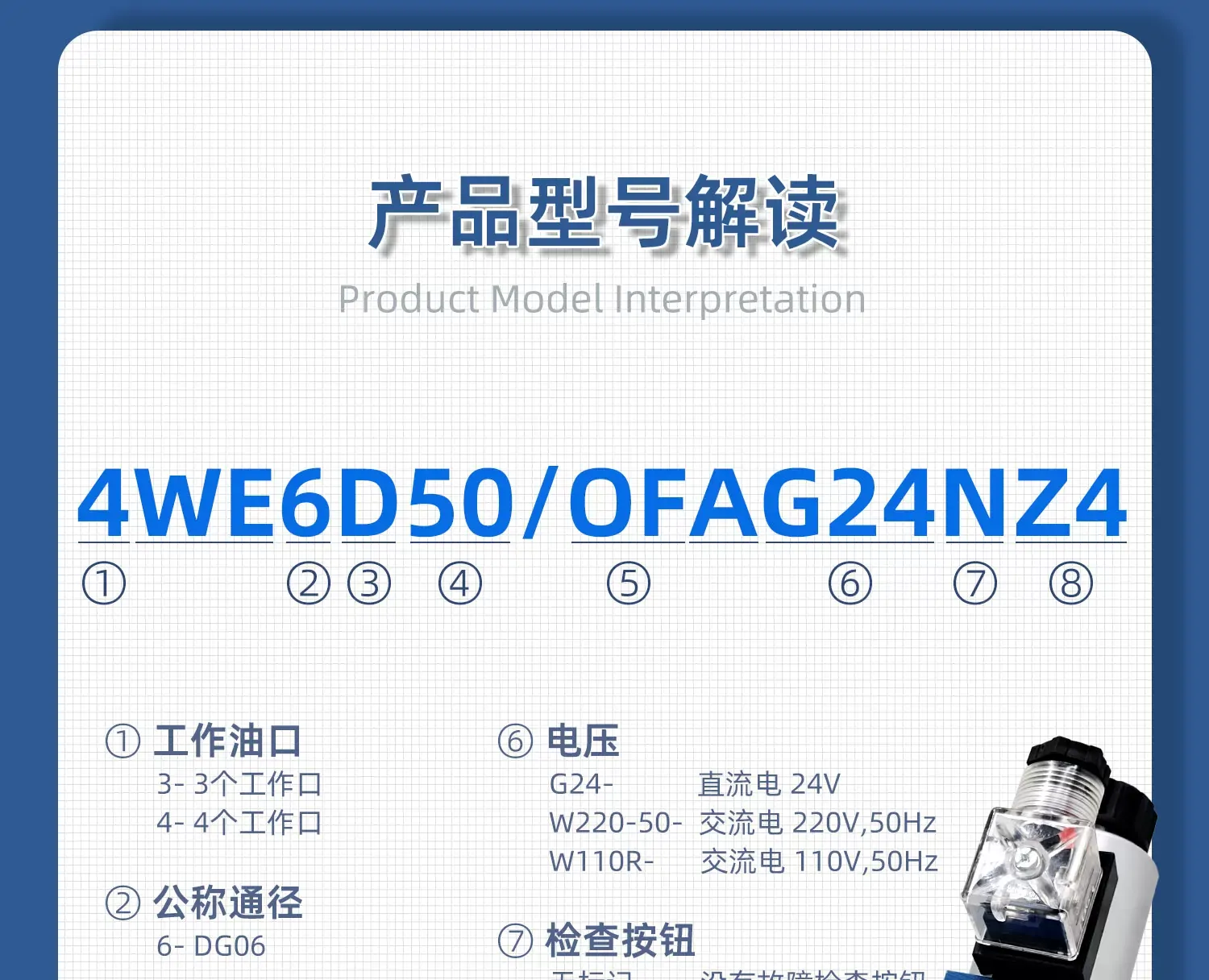

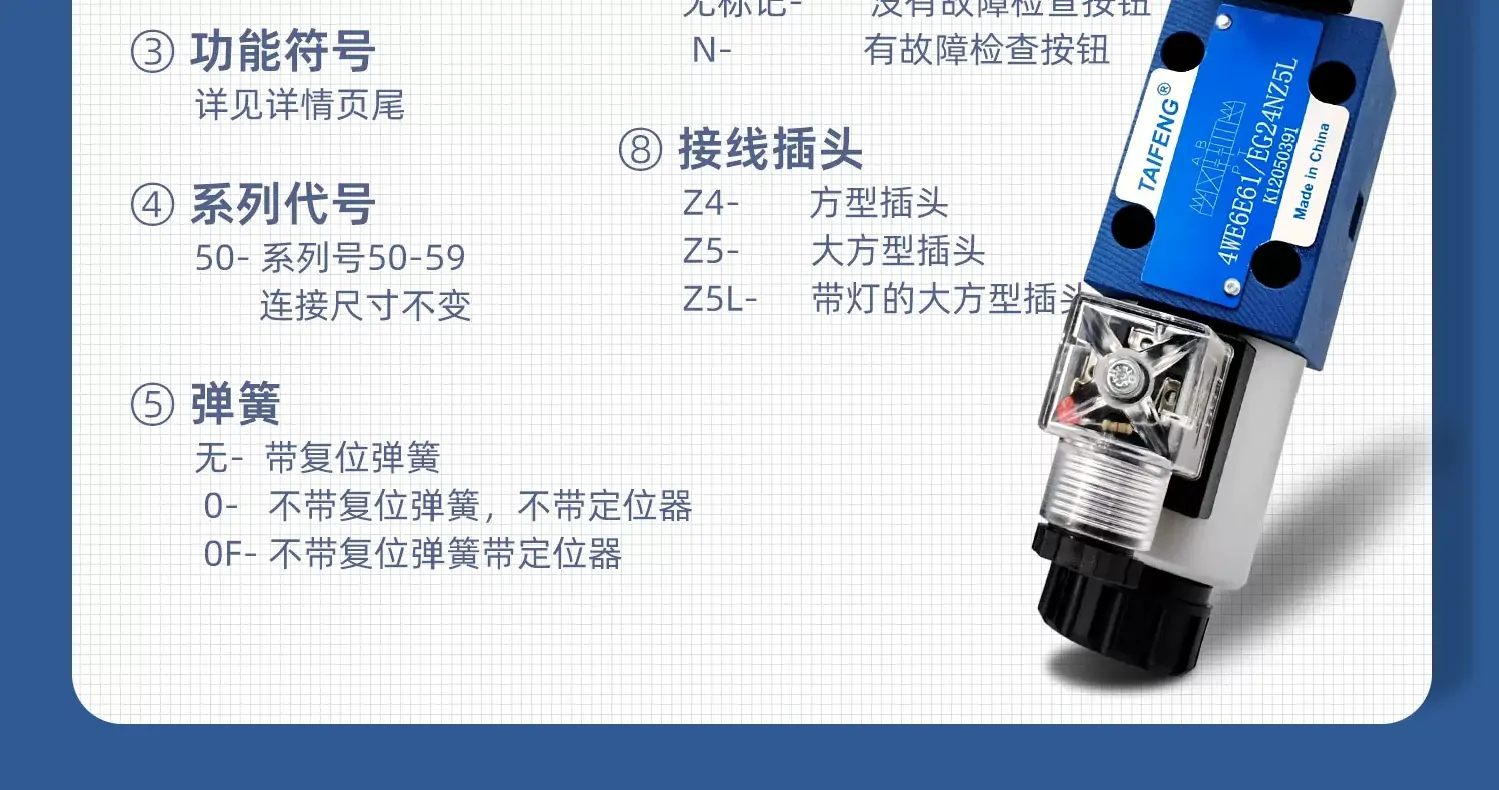

4WE6A-50/AG24NZ5L, 4WE6B-50/AG24NZ5L, 4WE6C-50/AG24NZ5L, 4WE6D-50/AG24NZ5L, 4WE6Y-50/AG24NZ5L, 4WE6E-50/AG24NZ5L, 4WE6T-50/AG24NZ5L, 4WE6H-50/AG24NZ5L, 4WE6J-50/AG24NZ5L, 4WE6W-50/AG24NZ5L, 4WE6R-50/AG24NZ5L, 4WE6G-50/AG24NZ5L

4WE10 系列（DG10）

4WE10A-50/AG24NZ5L, 4WE10B-50/AG24NZ5L, 4WE10C-50/AG24NZ5L, 4WE10D-50/AG24NZ5L, 4WE10E-50/AG24NZ5L

三、疊加閥系列（Z2FS / MRV / MPC / MTC）

Z2FS 疊加式雙單向節流閥

Z2FS6A5-3X/2Q, Z2FS6B5-3X/2Q, Z2FS10A5-3X/2Q, Z2FS10B5-3X/2Q

MRV 疊加溢流閥

MRV-02P-3-30, MRV-03P-3-30

MPC 疊加液控單向閥

MPC-02W-20, MPC-03W-20

MTC 疊加單向節流閥

MTC-02A-K-20, MTC-03A-K-20

四、二通插裝閥（TLFA / TLC / TCF / TRCF）

TLFA 蓋板系列

TLFA016, TLFA025, TLFA032, TLFA040, TLFA050, TLFA063, TLFA080, TLFA100, TLFA125, TLFA160

TLC 插件系列

TLC016, TLC025, TLC032, TLC040, TLC050, TLC063, TLC080, TLC100, TLC125, TLC160

TCF / TRCF 充液閥

TCF025, TCF032, TCF040, TCF050, TRCF025, TRCF032

五、多路閥（TRM20E 系列）

TRM20E 液控流量共享多路閥（7–10 噸挖機）

TRM20E-B-X-E24, TRM20E-B-S-G24, TRM20E-D-X-E24

六、壓力閥 / 流量閥 / 方向閥（DB / DBW / DZ / SV / SL）

DB 溢流閥

DB10-1-50/315, DB20-1-50/315, DB30-1-50/315

DBW 電磁溢流閥

DBW10-1-50/315-AG24NZ5L, DBW20-1-50/315-AG24NZ5L

DZ 先導順序閥

DZ10-1-50/315, DZ20-1-50/315

SV / SL 液控單向閥

SV10PA1-50, SL10PA1-50

TDBE / TDBET6 比例溢流閥

TDBE10-30/315, TDBET6-10/315

七、螺紋插裝閥（TCV / TRD / TRP / TVSC）

TCV 單向閥

TCV08, TCV10, TCV12, TCV16

TRD 溢流閥

TRD08-10, TRD10-10, TRD12-10

TRP 減壓閥

TRP08-10, TRP10-10

TVSC 梭閥

TVSC08, TVSC10

八、電磁球閥（TF-M-SED6）

TF-M-SED6-24V, TF-M-SED6-220V

一、型號完整解析

• DB：先導式溢流閥（壓力控制 / 溢流泄壓）
• 20：通徑 DN20（板式安裝，通流規格 20）
• 1：調節方式 = 手輪調節（1 = 手輪；2 = 鎖緊螺栓 + 護罩）
• 50：設計系列（50 系列，內部結構與尺寸基準）
• 315：最高調壓 31.5MPa（315bar）

二、基本參數（額定 / 典型）

• 通徑：DN20（板式）
• 額定壓力：31.5MPa
• 調壓范圍：0.6～31.5MPa（可在區間內任意設定）
• 額定流量：500L/min（20 通徑標準值）
• 控制油方式：內泄（標準）
• 安裝形式：板式安裝（符合 DIN24340/ISO6264）
• 調節方式：手輪（可加鎖）
• 介質：抗磨液壓油（黏度 10～40mm2/s）
• 工作溫度：-20～+80℃

三、結構組成（兩級同心錐閥）

整體為先導閥 + 主閥兩級結構，均為錐閥式，同心布局：

1. 主閥（大流量級）主閥芯、主閥彈簧、閥座、阻尼孔（2 個）負責主油路大流量溢流
2. 先導閥（壓力控制級）導閥芯（錐閥）、調壓彈簧、調節手輪、遙控口（K 口）負責壓力檢測、設定與控制
3. 其他：閥體、進出油口（P→T）、控制油路、泄油口（內泄回 T）

四、工作原理（核心：先導控主閥，壓力平衡）

1. 壓力低于設定值P 口壓力經阻尼孔作用于主閥芯上腔與先導錐閥先導彈簧預緊力＞液壓力，導閥關閉主閥芯上下腔壓力平衡，主閥關閉，無溢流，系統壓力隨負載上升
2. 壓力達到設定值P 口壓力↑→導閥錐閥受力＞彈簧預緊力→導閥開啟主閥芯上腔油液經導閥→彈簧腔→T 口回油上腔壓力↓→主閥芯上下腔失衡→主閥開啟多余流量從 P→T 溢流回油箱，系統壓力穩定在設定值
3. 超壓保護負載卡滯 / 過載→壓力飆升→主閥全開→快速泄壓限制系統最高壓力，保護泵、閥、管路與執行器

五、關鍵功能

• 系統穩壓：維持泵出口壓力恒定（負載波動時自動溢流）
• 過載保護：限制最高壓力 31.5MPa，防止元件損壞
• 遠程調壓：K 口接遠程調壓閥，實現多段壓力 / 遠程控制
• 多級調壓：K 口接電磁換向閥 + 不同壓力閥，切換高低壓
• 卸荷（配合 DBW）：同系列帶電磁頭型號可實現電磁卸荷

六、性能特點

• 高壓大流量：31.5MPa、500L/min，適配重型液壓站
• 調壓精度高：波動≤±5%，受流量影響小
• 穩定性好：先導式，開啟壓力小、滯環小、噪音低
• 響應快：階躍響應＜80ms，動態性能優
• 耐用可靠：錐閥密封好、泄漏小、抗污染能力強
• 維護簡便：手輪調節直觀，可鎖定防誤觸

七、典型應用

• 液壓站主壓力閥（設定系統壓力）
• 高壓泵站、冶金設備、重型機床、工程機械
• 高低壓泵組、注塑機、液壓機、船舶液壓系統
• 需高壓穩壓 + 過載保護的閉式 / 開式回路

八、圖形符號（液壓標準）

• 方框內：先導閥（虛線）+ 主閥（實線）
• P（進油）、T（回油）、K（遙控口）

九、安裝與調試要點

1. 底板安裝，P 接泵出口、T 接油箱、K 口按需封堵 / 外接
2. 調壓：松開鎖緊→順時針升壓、逆時針降壓→鎖緊
3. 內泄標準，泄油壓力≤0.5MPa
4. 避免負壓與氣蝕，入口壓力≥0.05MPa
5. 要不要我把以上內容整理成一頁式安裝調試與故障排查速查表，方便現場直接使用？
