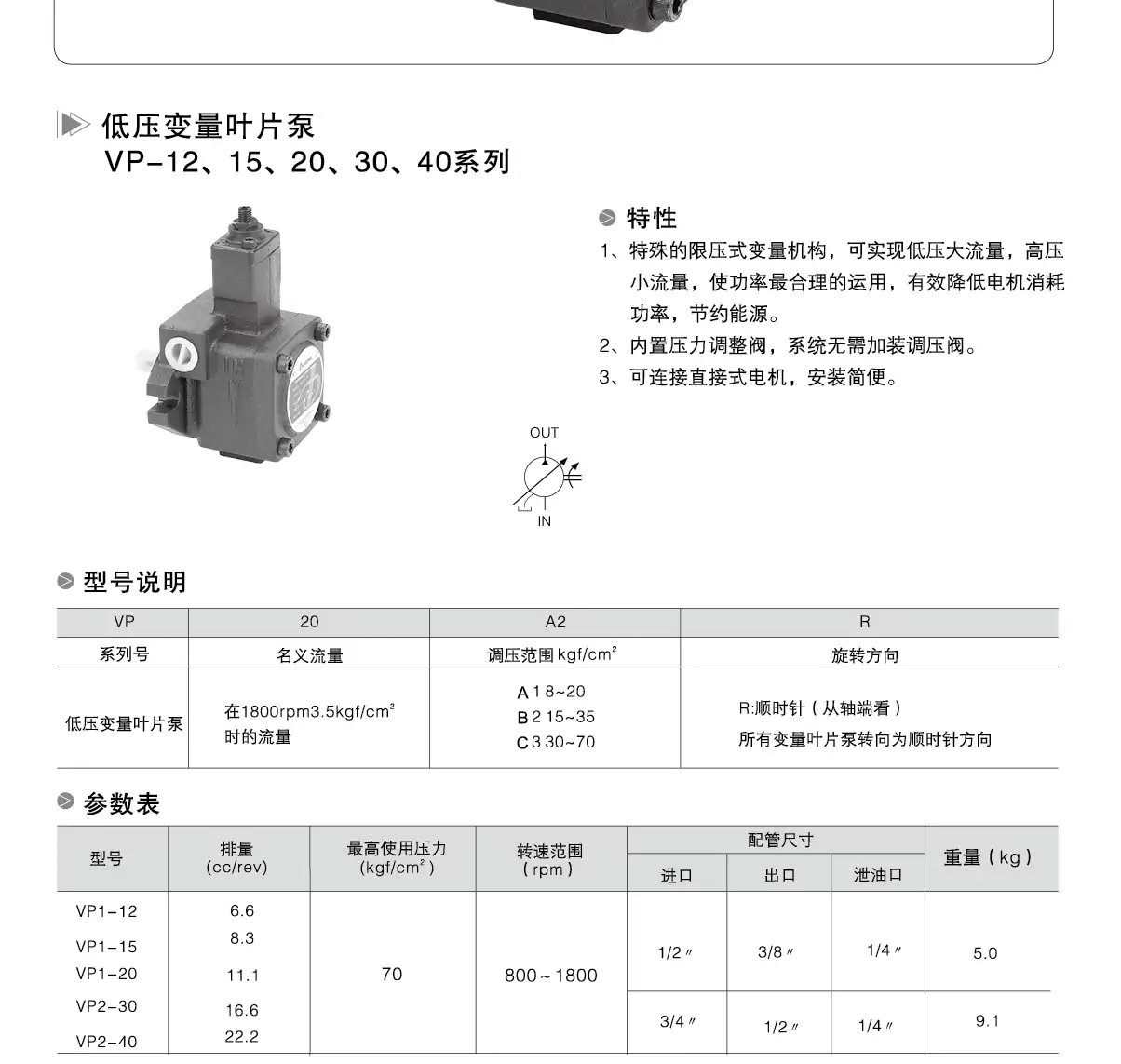

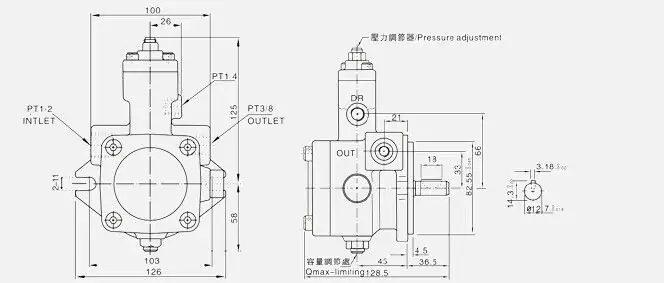

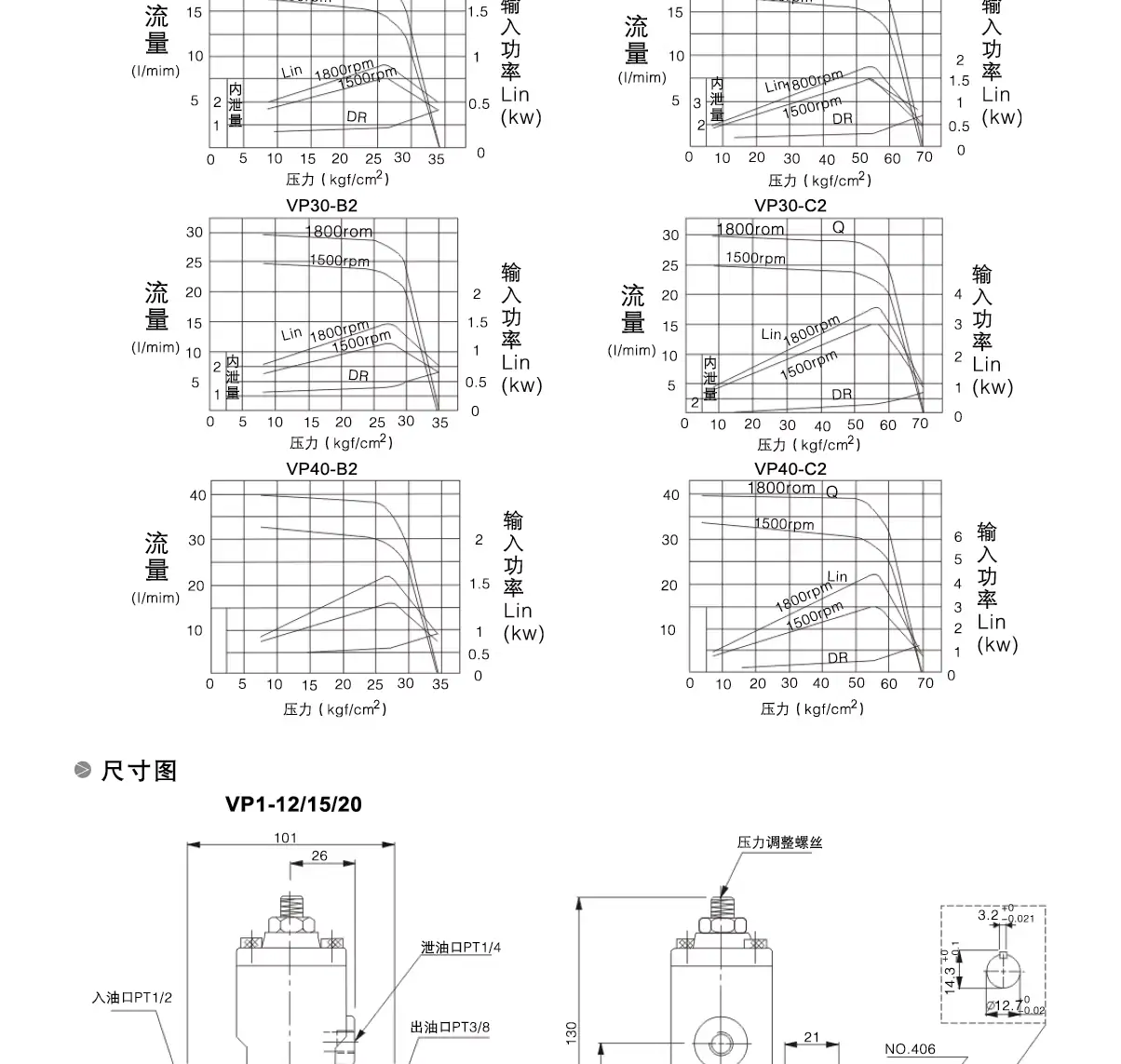

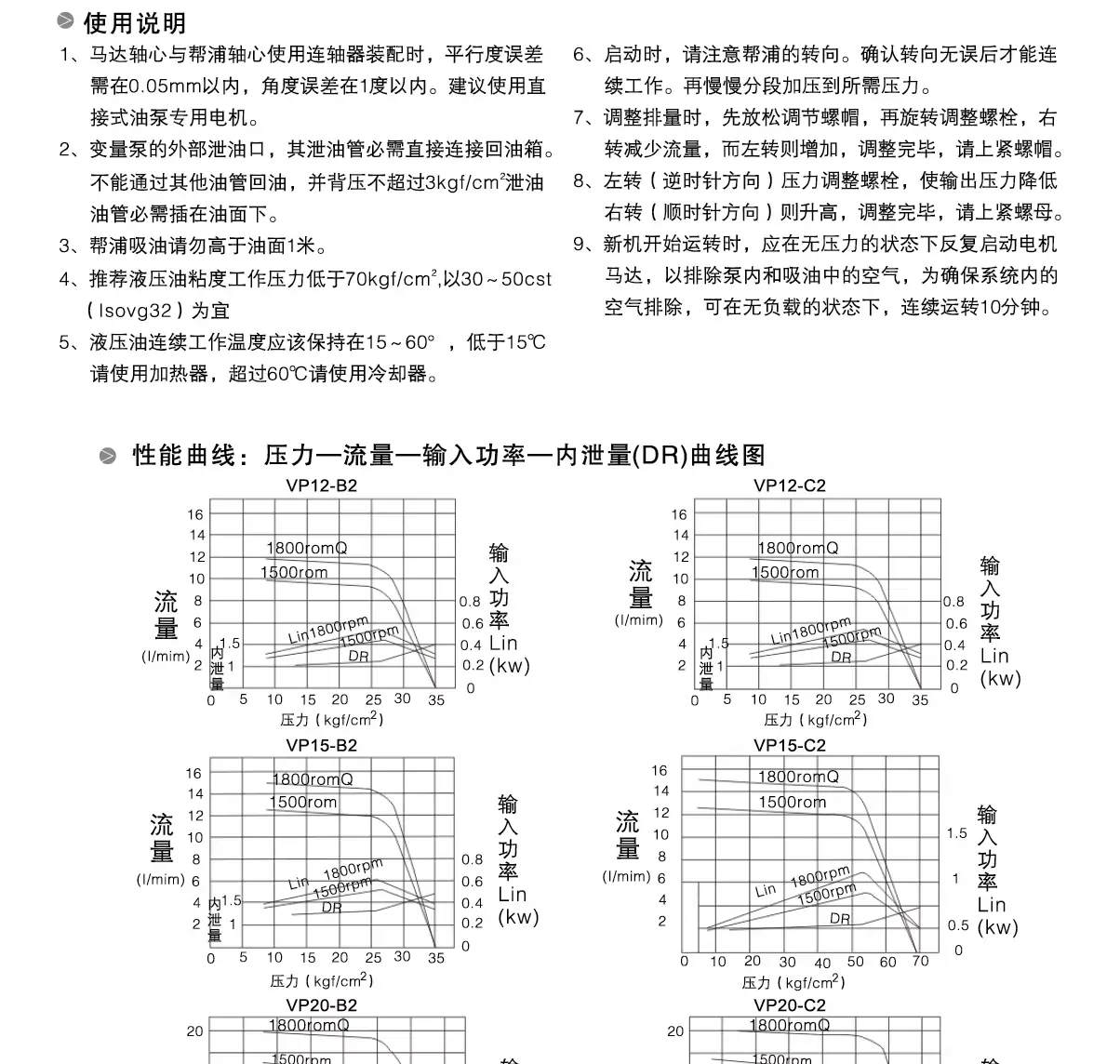

VP1-12-20-10，VP1-12-35-10，VP1-12-55-10，VP1-12-70-10，VP1-15-20-10，VP1-15-35-10，VP1-15-55-10，VP1-15-70-10

3U-H-66-11KW-1440r/min，3-PHASEINDUCTIONMOTOR1

2HP0.37KW，1/4HP0.19KW，1HP 0.75KW，2HP 1.5KW4P，3HP2.25KW，5HP3.75KW，7.5HP 5.5KW，3-PHASE INDUCTIONMOTOR，15HP11KW4P，20HP15KW，3-PHASEINDUCTIONMOTOR，SANYOUTSEHINDUSTRIALCO LTD

1/2HP，0.5HP0.37KW，1HP0.75KW，2HP1.5KW，3HP2.2KW，5HP3.7KW，10HP7.5KW，15HP11KW，25HP18.5KW，30HP22KW

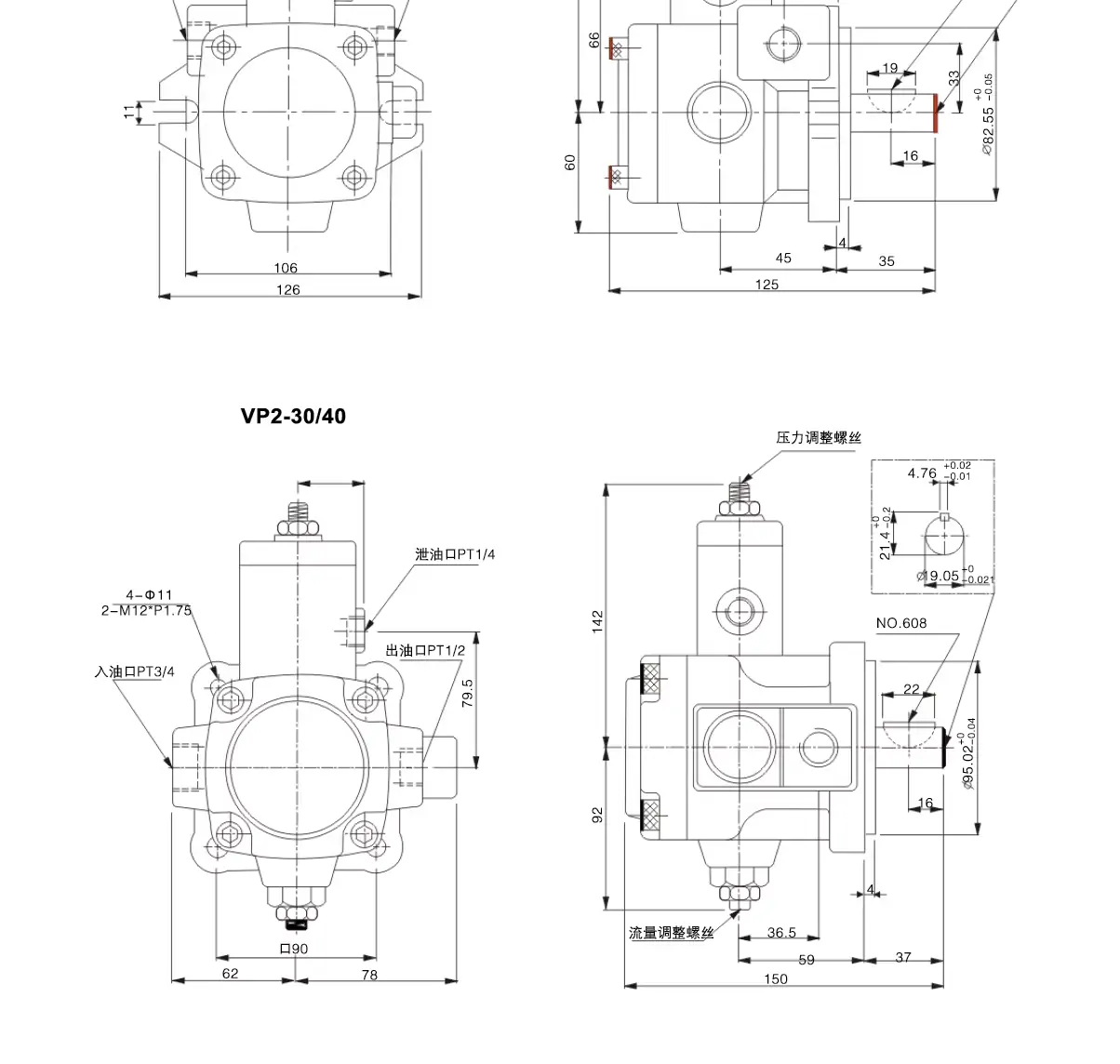

VP2-40-70-10

50T-20+SL，50T-07-F-R

VHO-15-A2

YB1-20

VDC-F40-D

YB-A32C-DU-FF-10

IGH-3E-16-R

VOP-220

PV2R1-14，PV2R11-28/19，PV2R2-53-F-L，PV2R1-08-L-L，PV2R1-4L，PV2R2-33R

VP-20F/A2，VP-30F/A3，VP-40F/A3，VP-SF-15-B，VP-SF-20-B，VP-SF-30-B，VP-SF-40-B，VP-25F-A1，VP-45L-A2，VP-24-24F-A1，VP-40-FA3

YYB-AC14/171B-FL，YYB-AB16/48B-DU-JL-50，YYB-AB6/113B-DU-FL-50，YYB-AB14/60B-JL，YYB-AB36/48B-FL，YYB-AB9/92B

MTCV 與 FCV 調速閥的對比分析

MTCV 是液壓系統中非常經典的 疊加式單向節流閥 (Modular Throttle Check Valve)，核心作用是 “一個方向節流調速，反向自由流通”，廣泛用于控制油缸的快慢動作。

一、基本定義與結構

• 全稱：疊加式單向節流閥
• 類型：流量控制閥（疊加閥結構）
• 核心功能：單向節流：油流A→B時，可調節流，控制速度。自由反向：油流B→A時，單向閥打開，油液直通，無節流。
• 結構特點：疊加式：直接疊在換向閥與油缸之間，無需管路，節省空間。雙調節：閥體兩端各有一個調節旋鈕，分別控制A、B口。非壓力補償：流量會隨負載壓力變化而波動。

二、工作原理（核心）

MTCV內部由 節流針閥 和 單向閥 并聯組成。

1. 正向（節流/調速）油液流向：A → B單向閥關閉，油液必須經過可調節流孔。旋轉旋鈕，改變節流口大小，控制流量，調節油缸速度。
2. 反向（自由流/回程）油液流向：B → A壓力頂開單向閥，油液直接通過，不受節流限制，油缸快速回程。

三、型號含義詳解（以 MTCV-02W-K 為例）

• MTCV：系列代號（疊加式單向節流閥）
• 02：通徑規格（接口大小）02 = NG6 (CETOP 3)03 = NG10 (CETOP 5)
• W/A/B：節流控制方向W：雙向節流（A、B口都帶節流，最常用）A：僅A口節流B：僅B口節流
• K：調節方式K：帶調節旋鈕無 K：不帶旋鈕（內六角調節）

四、核心技術參數

• 最高工作壓力：25 MPa (250 bar)
• 最大流量：02 通徑：35-40 L/min03 通徑：70-80 L/min
• 適配介質：礦物油（ISO VG32/46）
• 安裝標準：符合 CETOP（歐標）、ISO 4401 標準，各品牌通用。

五、MTCV-02W 與 MTCV-03W 對比

六、主要應用場景

• 機床液壓：控制工作臺快進→工進→快退（工進時節流，快退時直通）。
• 注塑機/液壓機：控制壓頭、頂針的動作速度。
• 工程機械：挖掘機、叉車的油缸速度控制。
• 自動化設備：任何需要單向調速、反向快速返回的液壓回路。

七、使用要點與選型建議

1. 調速方式進口節流（Meter-in）：調節進油速度，油缸運行平穩，適合輕載。出口節流（Meter-out）：調節回油速度，能承受背壓，適合重載、垂直負載（防止下滑）。注：部分型號可通過翻轉閥體切換進/出口節流。
2. 安裝必須疊加在 換向閥 和 執行元件（油缸/馬達） 之間。注意閥體上箭頭方向，不可裝反。
3. 優缺點? 優點：結構緊湊、成本低、安裝簡單、單向調速效果好。? 缺點：無壓力補償，負載變化時速度會波動（精密控制需選FCV系列）。
