銳力REXPOWER疊加型單向閥 MCV-02/03/06-A/B/P/T/W

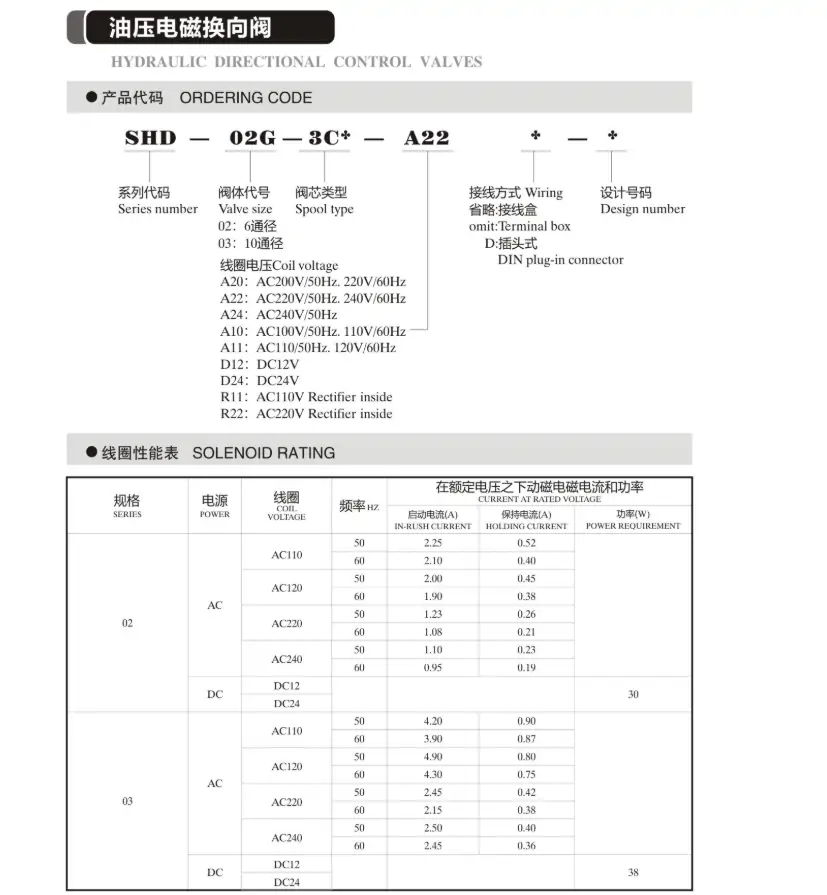

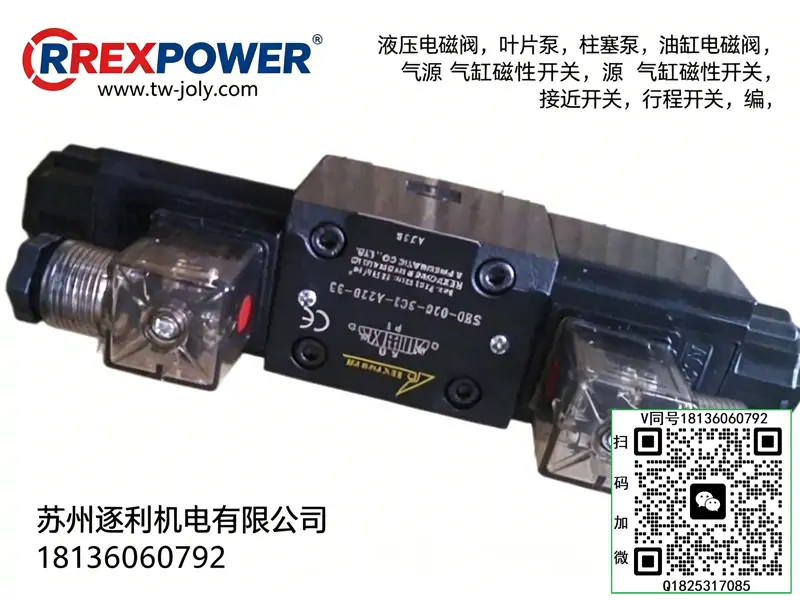

1. SHD 系列

SHD-02G-3C2-A22-33,SHD-02G-3C3-A22-33,SHD-02G-3C4-A22-33,SHD-02G-3C5-A22-33,SHD-02G-3C6-A22-33,SHD-02G-3C9-A22-33,SHD-02G-3C7-A22-33,SHD-02G-3C8-A22-33,SHD-02G-3C10-A22-33,SHD-02G-3C12-A22-33,SHD-02G-2D2-A22-33,SHD-02G-2D3-A22-33,SHD-02G-3C11-A22-33,SHD-02G-3C40-A22-33,SHD-02G-3C60-A22-33,SHD-02G-2D8-A22-33,SHD-02G-2B10A-A22-33,SHD-02G-2B2-A22-33,SHD-02G-2B3-A22-33,SHD-02G-2B8-A22-33,SHD-02G-2B2B-A22-33,SHD-02G-2B3B-A22-33,SHD-02G-2B4B-A22-33,SHD-02G-2B2S-A22-33,SHD-02G-2B3S-A22-33,SHD-02G-2B2A-A22-33,SHD-02G-2B3A-A22-33,SHD-02G-2B11B-A22-33,SHD-02G-2B12B-A22-33,SHD-02G-2B9B-A22-33,SHD-02G-2B60B-A22-33,SHD-02G-2B9A-A22-33,SHD-02G-3C2-A11-33,SHD-02G-3C3-A11-33,SHD-02G-3C4-A11-33,SHD-02G-3C5-A11-33,SHD-02G-3C6-A11-33,SHD-02G-3C9-A11-33,SHD-02G-3C7-A11-33,SHD-02G-3C8-A11-33,SHD-02G-3C10-A11-33,SHD-02G-3C12-A11-33,SHD-02G-2D2-A11-33,SHD-02G-2D3-A11-33,SHD-02G-3C11-A11-33,SHD-02G-3C40-A11-33,SHD-02G-3C60-A11-33,SHD-02G-2D8-A11-33,SHD-02G-2B10A-A11-33,SHD-02G-2B2-A11-33,SHD-02G-2B3-A11-33,SHD-02G-2B8-A11-33,SHD-02G-2B2B-A11-33,SHD-02G-2B3B-A11-33,SHD-02G-2B4B-A11-33,SHD-02G-2B2S-A11-33,SHD-02G-2B3S-A11-33,SHD-02G-2B2A-A11-33,SHD-02G-2B3A-A11-33,SHD-02G-2B11B-A11-33,SHD-02G-2B12B-A11-33,SHD-02G-2B9B-A11-33,SHD-02G-2B60B-A11-33,SHD-02G-2B9A-A11-33,SHD-02G-3C2-D24-33,SHD-02G-3C3-D24-33,SHD-02G-3C4-D24-33,SHD-02G-3C5-D24-33,SHD-02G-3C6-D24-33,SHD-02G-3C9-D24-33,SHD-02G-3C7-D24-33,SHD-02G-3C8-D24-33,SHD-02G-3C10-D24-33,SHD-02G-3C12-D24-33,SHD-02G-2D2-D24-33,SHD-02G-2D3-D24-33,SHD-02G-3C11-D24-33,SHD-02G-3C40-D24-33,SHD-02G-3C60-D24-33,SHD-02G-2D8-D24-33,SHD-02G-2B10A-D24-33,SHD-02G-2B2-D24-33,SHD-02G-2B3-D24-33,SHD-02G-2B8-D24-33,SHD-02G-2B2B-D24-33,SHD-02G-2B3B-D24-33,SHD-02G-2B4B-D24-33,SHD-02G-2B2S-D24-33,SHD-02G-2B3S-D24-33,SHD-02G-2B2A-D24-33,SHD-02G-2B3A-D24-33,SHD-02G-2B11B-D24-33,SHD-02G-2B12B-D24-33,SHD-02G-2B9B-D24-33,SHD-02G-2B60B-D24-33,SHD-02G-2B9A-D24-33,SHD-03G-3C2-D24D-33,SHD-03G-2B3B-D24D-33

2. SWDH 系列

SWDH-04G-3C8-A11D,SWDH-04G-3C2-A22D,SWDH-04G-3C3-A22D,SWDH-04G-3C4-A22DS,SWDH-04G-3C6-A22D,SWDH-04G-3C9-A22DS,SWDH-04G-3C8-A22D,SWDH-04G-3C10-A22DS,SWDH-04G-3C12-A22D,SWDH-04G-2D2-A22D,SWDH-04G-2D3-A22DS,SWDH-04G-3C11-A22D,SWDH-04G-3C40-A22D,SWDH-04G-3C60-A22DS,SWDH-04G-2D8-A22D,SWDH-04G-2B10A-A22D,SWDH-04G-2B2-A22D,SWDH-04G-2B3-A22D,SWDH-04G-2B8-A22DS,SWDH-04G-2B3B-A22D,SWDH-04G-2B4B-A22D,SWDH-04G-2B2S-A22D,SWDH-04G-2B3S-A22D,SWDH-04G-2B2A-A22D,SWDH-04G-2B3A-A22D,SWDH-04G-2B11B-A22D,SWDH-04G-2B12B-A22DS,SWDH-04G-2B60B-A22D,SWDH-04G-2B9A-A22D,SWDH-04G-3C2-A11D,SWDH-04G-3C3-A11D,SWDH-04G-3C4-A11D,SWDH-04G-3C5-A11D,SWDH-04G-3C6-A11D,SWDH-04G-3C9-A11DS,SWDH-04G-3C10-A11D,SWDH-04G-3C12-A11D,SWDH-04G-2D2-A11D,SWDH-04G-2D3-A11DS,SWDH-04G-3C11-A11D,SWDH-04G-3C40-A11D,SWDH-04G-3C60-A11D,SWDH-04G-2D8-A11D,SWDH-04G-2B10A-A11D,SWDH-04G-2B2-A11D,SWDH-04G-2B3-A11D,SWDH-04G-2B8-A11D,SWDH-04G-2B2B-A11D,SWDH-04G-2B3B-A11D,SWDH-04G-2B4B-A11D,SWDH-04G-2B2S-A11D,SWDH-04G-2B3S-A11D,SWDH-04G-2B2A-A11D,SWDH-04G-2B3A-A11D,SWDH-04G-2B11B-A11D,SWDH-04G-2B12B-A11D,SWDH-04G-2B9B-A11D,SWDH-04G-2B60B-A11D,SWDH-04G-2B9A-A11D,SWDH-04G-3C2-D24D,SWDH-04G-3C3-D24D,SWDH-04G-3C4-D24D,SWDH-04G-3C5-D24D,SWDH-04G-3C6-D24D,SWDH-04G-3C9-D24D,SWDH-04G-3C7-D24D,SWDH-04G-3C8-D24D,SWDH-04G-3C10-D24D,SWDH-04G-3C12-D24D,SWDH-04G-2D2-D24D,SWDH-04G-2D3-D24D,SWDH-04G-3C11-D24D,SWDH-04G-3C40-D24D,SWDH-04G-3C60-D24D,SWDH-04G-2D8-D24D,SWDH-04G-2B10A-D24D,SWDH-04G-2B2-D24D,SWDH-04G-2B3-D24D,SWDH-04G-2B8-D24DS,SWDH-04G-2B3B-D24D,SWDH-04G-2B4B-D24DS,SWDH-04G-2B2S-D24D,SWDH-04G-2B3S-D24D,SWDH-04G-2B2A-D24D,SWDH-04G-2B3A-D24D,SWDH-04G-2B11B-D24D,SWDH-04G-2B12B-D24D,SWDH-04G-2B9B-D24D,SWDH-04G-2B60B-D24D,SWDH-04G-2B9A-D24D

3. WDH 系列

WDH-04G-3C5-A22D,WDH-04G-3C7-A22D,WDH-04G-3C12-A22D,WDH-04G-2D8-A22D,WDH-04G-2B2B-A22D,WDH-04G-3C7-A11D,WDH-04G-3C11-A11D,WDH-04G-2B2B-D24D

4. DMT 系列

DMT-03-3C2,DMT-03-3C3,DMT-03-3C4,DMT-03-3C6,DMT-03-3D2,DMT-03-3D3,DMT-03-3D4,DMT-03-3D6,DMT-04-3C2,DMT-04-3C3,DMT-04-3C4,DMT-04-3C6,DMT-04-3D2,DMT-04-3D3,DMT-04-3D4,DMT-04-3D6,DMT-06-3C2,DMT-06-3C3,DMT-06-3C4,DMT-06-3C6,DMT-06-3D2,DMT-06-3D3,DMT-06-3D4,DMT-06-3D6

5. DMG 系列

DMG-02-3C2,DMG-02-3C3,DMG-02-3C4,DMG-02-3C6,DMG-02-3D2,DMG-02-3D3,DMG-02-3D4,DMG-02-3D6,DMG-03-3C2,DMG-03-3C3,DMG-03-3C4,DMG-03-3C6,DMG-03-3D2,DMG-03-3D3,DMG-03-3D4,DMG-03-3D6

6. MTC 系列

MTC-02-W-O,MTC-02-A-O,MTC-02-B-O,MTC-02-W-I,MTC-02-A-I,MTC-02-B-I,MTC-03-W-O,MTC-03-A-O,MTC-03-B-O,MTC-03-W-I,MTC-03-A-I,MTC-03-B-I

7. MGV 系列

MGV-02-P-0,MGV-02-A-0,MGV-02-B-0,MGV-02-P-1,MGV-02-A-1,MGV-02-B-1,MGV-02-P-2,MGV-02-A-2,MGV-02-B-2,MGV-02-P-3,MGV-02-A-3,MGV-02-B-3,MGV-03-P-0,MGV-03-A-0,MGV-03-B-0,MGV-03-P-1,MGV-03-A-1,MGV-03-B-1,MGV-03-P-2,MGV-03-A-2,MGV-03-B-2,MGV-03-P-3,MGV-03-A-3,MGV-03-B-3

8. CCV 系列

CCV-04,CCV-08,CCV-16,CCV-20,CCV-24

9. CR 系列（CRD/CRV/CRP）

CRD-02,CRV-04-M,CRP-10

10. CH 系列（CHE/CHS/CHB）

CHE-06,CHS-12,CHB-24

11. CP 系列（CPD/CPC）

CPD-04,CPD-08,CPD-16,CPC-04,CPC-08,CPC-16

12. CST/CCS/CTC/CSV 系列

CST-01,CCS-02,CTC-04,CTC-08,CTC-24,CSV-02,CSV-04,CSV-08,CSV-02-431N,CSV-15,CSV-20

13. JCS/MJCS/JCD 系列

JCS-02N,JCS-02NL,JCS-02NLL,MJCS-02BL,MJCS-02PL,JCD-02S,MJCS-02AL,MJCS-03ALL,MJCS-03BL,MJCS-03PLL,MJCS-02W,MJCS-03WLL

MCV-02 疊加式單向閥（無品牌版）

MCV-02 是NG6（1/4"）規格、疊加式安裝、錐閥密封的單向閥，用于控制油液單向流動、防止反向倒流、保壓與防負載下滑，屬于方向控制類疊加閥，結構緊湊、安裝便捷、密封性好。

一、型號釋義（MCV-02）

• MCV：系列代號（Modular Check Valve，疊加式單向閥）
• 02：規格 NG6（通徑 6mm，連接口徑 1/4"）
• 完整型號示例：MCV-02-P-05P：控制油口（P = 壓力口、A=A 口、B=B 口、T = 回油口、W = 雙向 A+B 口）05：開啟壓力 0.5 bar（可選 0.5/2.5/3.5/5.0 bar）20：設計版本號

二、核心參數（標準工況）

• 結構形式：錐閥式、彈簧復位、疊加式安裝
• 規格 / 通徑：NG6（6mm），安裝面 ISO 4401-03
• 最高工作壓力：31.5 MPa（315 bar）
• 額定流量：40 L/min
• 開啟壓力：0.5 / 2.5 / 3.5 / 5.0 bar（可選）
• 油液粘度：10–400 mm2/s（推薦 ISO VG46）
• 工作溫度：-20～+70℃
• 過濾精度：≥25 μm（ISO 4406 21/19/16）
• 重量：1.0～1.4 kg（依油口類型）
• 閥體材質：鑄鐵 / 鑄鋼；閥芯：淬火不銹鋼；密封：丁腈橡膠（可選氟橡膠）

三、結構與工作原理

1. 結構組成

• 閥體：方形鑄鐵，標準疊加安裝孔（4×M6），油口 P/T/A/B 貫通
• 閥芯：錐閥式（錐形閥芯 + 閥座），研磨密封，低泄漏
• 彈簧：不銹鋼壓縮彈簧，設定開啟壓力，斷電 / 無壓時復位密封
• 密封件：O 形圈 + 擋圈，防內泄與外泄
• 控制油口：P/A/B/T/W，按型號限定單向?qū)ǚ较?/li>

2. 工作原理

• 正向?qū)ǎ河鸵簭闹付ㄈ肟诹魅?，壓力克服彈簧力→頂開錐閥芯→油液自由流向出口，壓力損失?。?.5–5 bar，依彈簧）
• 反向截止：油液從出口側回流→壓力作用于錐面→閥芯壓緊閥座→零泄漏密封，徹底阻斷倒流
• 雙向型（W 型）：A、B 口各含一組單向閥，可雙向保壓，防止負載下墜

四、性能特點

• 疊加式安裝：直接疊在換向閥與油路塊之間，無需底板、節省空間、減少泄漏點
• 錐閥密封：金屬錐面研磨，反向泄漏極?。ā?.1 mL/24h），保壓性能優異
• 多油口可選：支持 P/A/B/T/W 單向 / 雙向控制，適配多種回路需求
• 耐壓高、壽命長：315 bar 高壓，淬火閥芯 + 鑄鐵閥體，抗沖擊、耐磨、壽命長
• 安裝靈活：可任意角度疊加，適配立式 / 臥式系統

五、安裝與使用

• 安裝：ISO 4401-03 標準疊加，4×M6 螺栓固定，扭矩 12–14 Nm；無方向限制，但需對齊油口
• 油口定義：P：壓力口單向（防止泵壓倒流）A/B：工作口單向（防執行器側倒流）T：回油口單向（防回油沖擊）W：A+B 雙向單向（液壓鎖 / 保壓）
• 介質：抗磨液壓油 L-HM32/46/68；油溫≤70℃
• 泄漏控制：反向保壓時泄漏極小，適合長時間保壓回路

六、典型應用

• 保壓回路：注塑機、液壓機的模具保壓，防止壓力流失
• 防負載下滑：工程機械（挖掘機、叉車）動臂 / 鏟斗回路，停止時防下墜
• 泵保護：防止系統高壓倒流沖擊油泵，保護泵與電機
• 方向鎖定：夾緊裝置、工裝夾具回路，夾緊后保壓防松
• 雙向液壓鎖：W 型用于油缸雙向保壓，如升降平臺、起重機

七、同系列規格對比
