GUIDESUN電磁溢流閥SBSG-03-2B3B-20 SBSG-06-2B3B-20

一、高壓定量葉片泵（PV2R 系列）

PV2R1：PV2R1-6-FR,PV2R1-8-FR,PV2R1-10-FR,PV2R1-12-FR,PV2R1-14-FR,PV2R1-17-FR,PV2R1-19-FR,PV2R1-23-FR,PV2R1-25-FR,PV2R1-28-FR,PV2R1-31-FR,PV2R1-10F,PV2R1-14F,PV2R1-17F,PV2R1-19F

PV2R2：PV2R2-26-FR,PV2R2-31-FR,PV2R2-33-FR,PV2R2-41-FR,PV2R2-47-FR,PV2R2-53-FR,PV2R2-59-FR,PV2R2-65-FR,PV2R2-75-FR,PV2R2-26F,PV2R2-33F,PV2R2-41F,PV2R2-47F

PV2R3：PV2R3-52-FR,PV2R3-60-FR,PV2R3-66-FR,PV2R3-76-FR,PV2R3-85-FR,PV2R3-94-FR,PV2R3-116-FR,PV2R3-125-FR,PV2R3-76F

PV2R4：PV2R4-136-FR,PV2R4-153-FR,PV2R4-184-FR,PV2R4-200-FR,PV2R4-237-FR

二、中低壓變量葉片泵（DVVP / TCVP / VDP 系列）

DVVP-SF（變量單聯泵）：DVVP-SF-20-A-10,DVVP-SF-20-B-10,DVVP-SF-20-C-10,DVVP-SF-20-D-10,DVVP-SF-30-A-10,DVVP-SF-30-B-10,DVVP-SF-30-C-10,DVVP-SF-30-D-10,DVVP-SF-40-A-10,DVVP-SF-40-B-10

TCVP（變量單聯泵）：TCVP-F15-A2-02,TCVP-F15-A3-TC,TCVP-F15-A3-*A,TCVP-F20-A3-02,TCVP-F20-A3-*A,TCVP-F20-A4-TC,TCVP-F30-A2-TC,TCVP-F30-A3-TC,TCVP-F40-A3-TC

VDP（變量雙聯泵）：VDP-SF-12-D,VDP-SF-15-D,VDP-SF-20-D,VDP-SF-30-D,VDP-SF-40-D

三、電磁換向閥（SWH 系列）

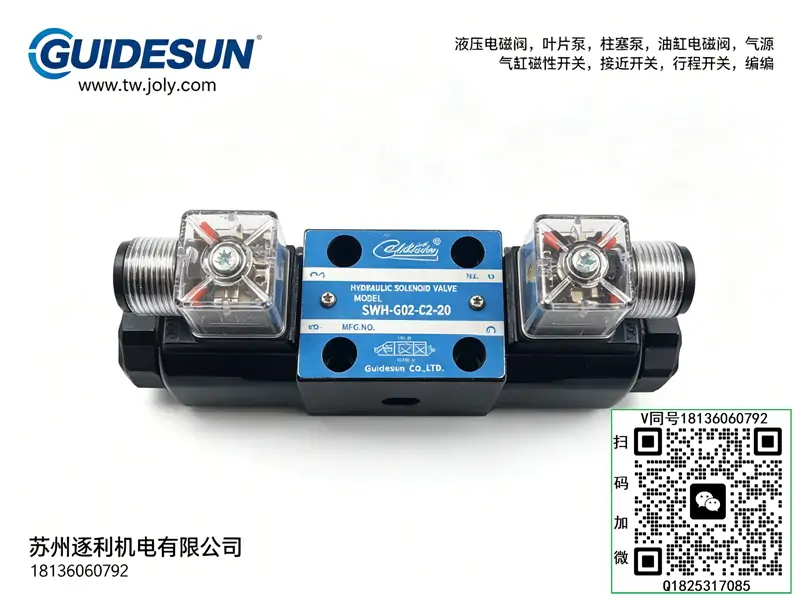

SWH-G02（2 通 / 3 通 / 4 通）：SWH-G02-C2-D24-10,SWH-G02-C3-D24-10,SWH-G02-C4-D24-10,SWH-G02-C5-D24-10,SWH-G02-C6-D24-10,SWH-G02-C60-D24-10,SWH-G02-C2-A220-10,SWH-G02-C3-A220-10,SWH-G02-C4-A220-10,SWH-G02-C5-A220-10,SWH-G02-C6-A220-10,SWH-G02-C60-A220-10,SWH-G02-C7-A220-10,SWH-G02-C8-A220-10,SWH-G02-C9-A220-10,SWH-G02-C2B-A220-10,SWH-G02-C3B-A220-10,SWH-G02-D2-D24-10,SWH-G02-D2-D24-20

SWH-G03（大流量）：SWH-G03-C2-D24,SWH-G03-C3-D24,SWH-G03-C4-D24,SWH-G03-C5-D24,SWH-G03-C6-D24,SWH-G03-C2-A220,SWH-G03-C3-A220,SWH-G03-C4-A220,SWH-G03-C5-A220,SWH-G03-C6-A220

四、液壓電機（內插式）

電機系列：5HP(3.75KW),2HP(1.5KW),1HP(0.75KW),0.75HP(0.55KW)

五、其他泵類

VP 系列（低壓變量）：VP20-FA3,VP30-FA3,VP40-FA3

50T/150T（低壓定量）：50T-12-FR,50T-17-FR,50T-23-FR,50T-30-FR,150T-48-FR,150T-61-FR

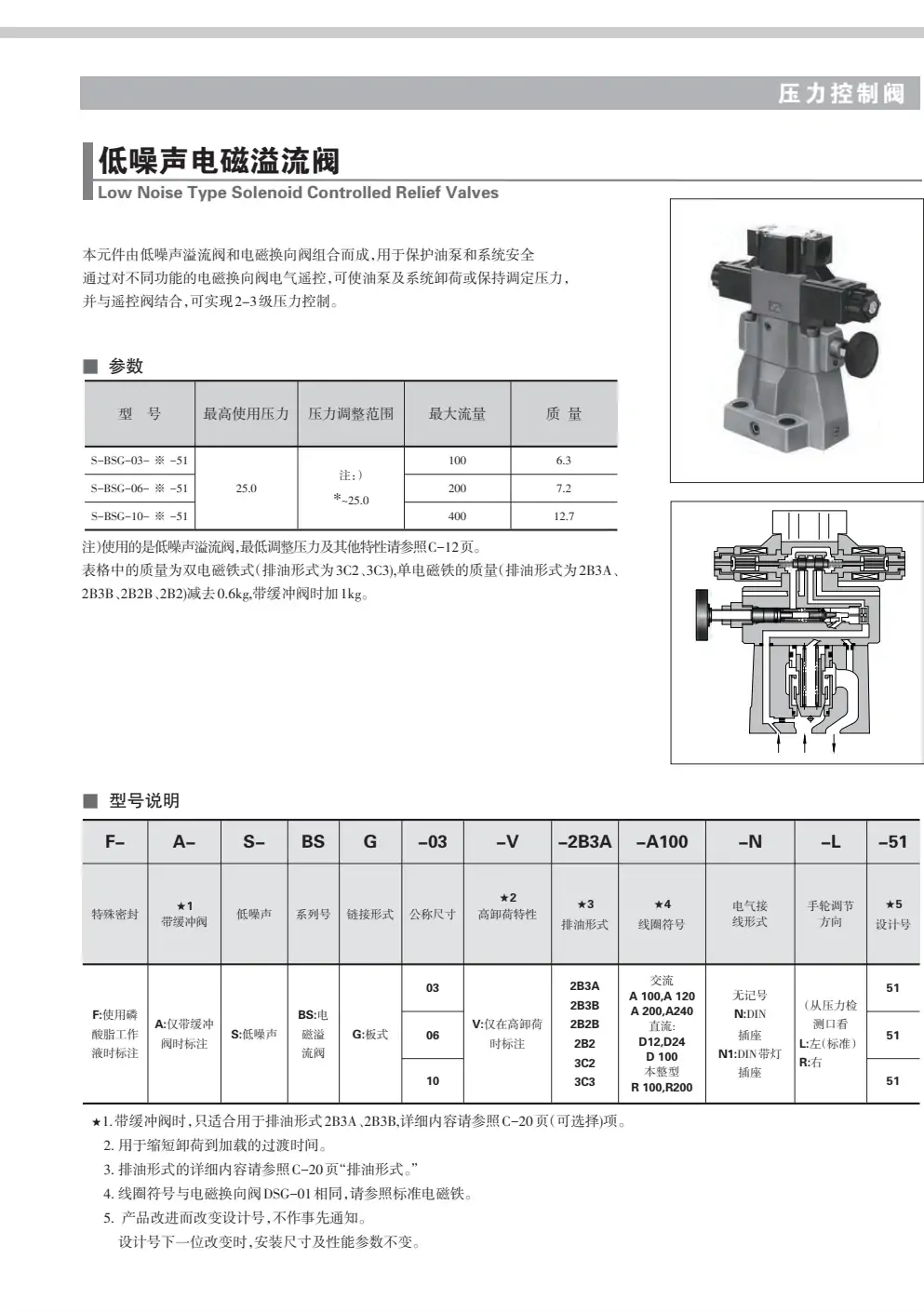

一、型號逐段釋義

• SBSG：先導式電磁溢流閥 系列
• 03：閥體規格 03 型（3/8 通徑，中大型）

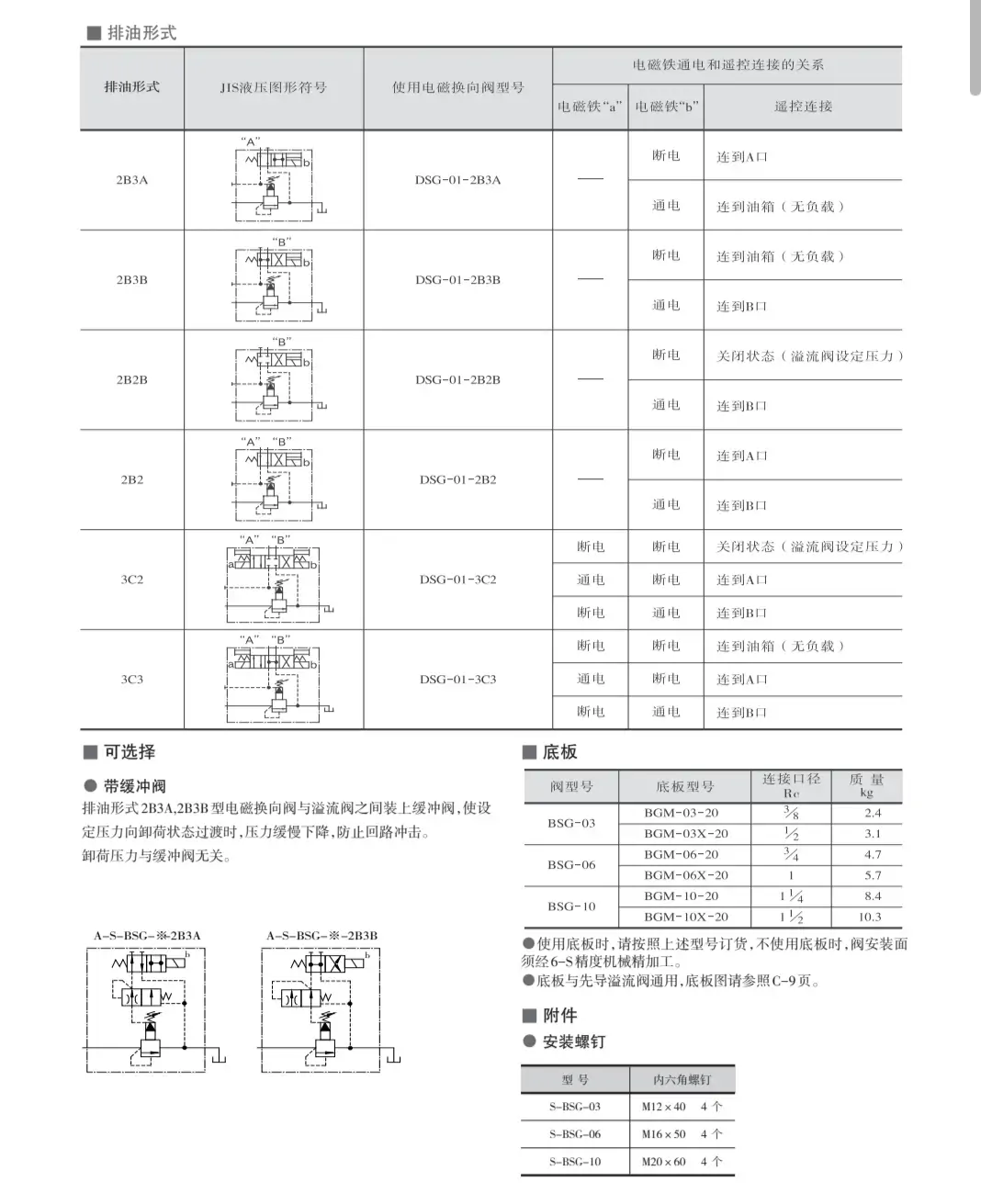

• 2B3B：二位二通、常閉型 電磁控制機能
• 20：設計版本 / 壓力規格代號

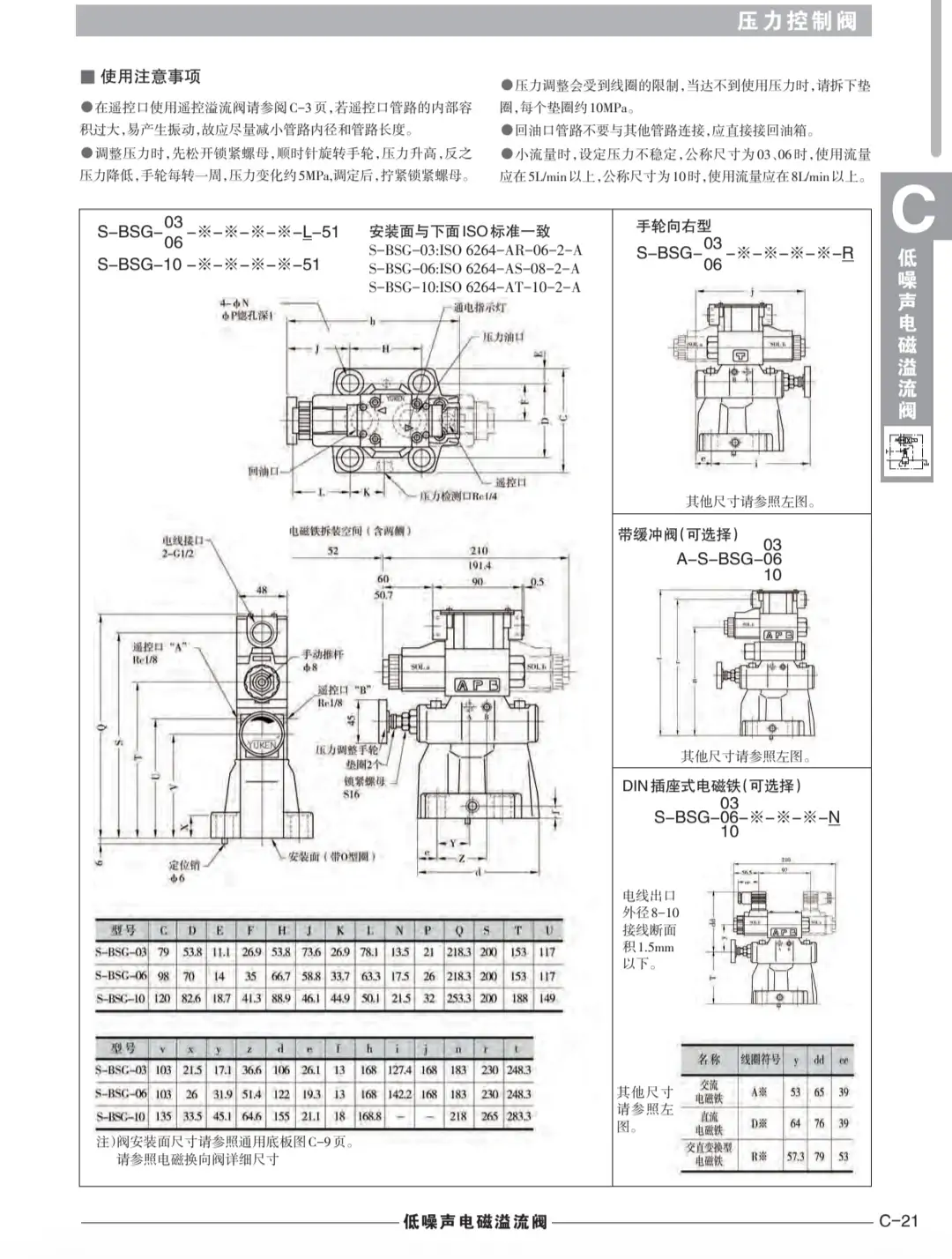

二、結構組成

一體式集成：主溢流閥 + 電磁先導閥
鑄鐵閥體、主閥芯、平衡彈簧、先導調壓組件、03 規格電磁換向先導控制、泄油內排結構。

三、工作邏輯

1. 電磁閥斷電：先導閥關閉，系統建立設定壓力，正常負載工作；
2. 電磁閥得電：先導油路導通卸荷，主閥全開，系統低壓卸荷待機； 可實現：加載工作、通電卸荷遠程電控。

四、核心技術參數

• 規格：03 規格
• 額定流量：100 L/min
• 最高工作壓力：21 MPa
• 調壓范圍：0.5～21 MPa
• 安裝方式：管式 / 板式可選
• 常用電壓：DC24V、AC220V
• 介質：ISO VG32/VG46 抗磨液壓油

五、性能特點

1. 先導式結構，調壓精準、壓力波動??；
2. 電控遠程卸荷，適合自動循環、待機節能；
3. 通流量大、壓降小、適合中大流量液壓站；
4. 2B3B 常閉邏輯，斷電保壓、通電卸荷，控制邏輯常用；
5. 噪音低、穩壓性好，適合長期連續工況。

六、適用場景

大型液壓站、注塑機、機床、橡塑機械、自動化流水線；
用于系統壓力限定 + 電控卸荷 + 過載安全保護。

七、使用注意

1. 分清進油、回油口，嚴禁接反；
2. 泄油口獨立回油箱，不要帶背壓；
3. 調壓由低往高緩慢調節，避免瞬間高壓沖擊；
4. 油液保持清潔，防止先導小孔堵塞卡閥。
