UNIX PVB5-FRSY-20-C-11 變量柱塞泵 高壓軸向液壓油泵工業
---
一、變量柱塞泵（PVB 系列）
PVB5-FRSY-20-C-11, PVB5-LSY-20-CC-11, PVB5-LSY-20-CG-11, PVB5-LSY-21-C-11, PVB5-RSY-20-C-11, PVB5-RSY-20-CC-11, PVB5-RSY-20-CG-11, PVB5-RSY-20-CM-11, PVB5-RSY-21-C-11, PVB5-RSY-21-CC-11, PVB5-RSY-31-C-11, PVB5-RSY-31-CC-11, PVB5-RSY-40-C-12, PVB5-RSY-40-CC-12, PVB6-FRSY-20-CMC-11, PVB6-LSY-20-C-11, PVB6-RSY-20-C-11, PVB6-RSY-20-CC-11, PVB6-RSY-20-CG-11, PVB6-RSY-20-CM-11, PVB6-RSY-20-CMC-11, PVB6-RSY-20-CVP-11, PVB10-RSY-20-C-11, PVB15-RSY-20-C-11, PVB20-RSY-20-C-11, PVB29-RSY-20-C-11, PVB45-RSY-20-C-11
二、葉片泵（PVF / PVL / PVDP 系列）
PVF 單聯定量葉片泵
PVF-12-35-10, PVF-12-55-10, PVF-12-70-10, PVF-15-35-10, PVF-15-55-10, PVF-15-70-10, PVF-20-35-10, PVF-20-55-10, PVF-20-70-10, PVF-30-35-10, PVF-30-55-10, PVF-30-70-10, PVF-40-35-10, PVF-40-55-10, PVF-40-70-10
PVL 雙聯定量葉片泵
PVL-12-12-35-10, PVL-12-20-55-10, PVL-15-30-70-10, PVL-20-20-70-10, PVL-20-40-70-10, PVL-30-30-70-10
PVDP 變量葉片泵
PVDP-2-70-2-7-10, PVDP-3-70-3-7-10, PVDP-4-70-4-7-10
三、齒輪泵（HGP / GPY 系列）
HGP 高壓齒輪泵
HGP-1A-F1R, HGP-1A-F2R, HGP-1A-F3R, HGP-1A-F4R, HGP-1A-F5R, HGP-1A-F6R, HGP-1A-F8R, HGP-2A-F2R, HGP-2A-F3R, HGP-2A-F4R, HGP-2A-F6R, HGP-2A-F8R, HGP-3A-F11R, HGP-3A-F17R, HGP-3A-F19R, HGP-3A-F23R, HGP-3A-F25R, HGP-3A-F30R
GPY 低壓齒輪泵
GPY-2A-F2R, GPY-2A-F3R, GPY-2A-F4R, GPY-2A-F6R, GPY-2A-F8R
四、電磁換向閥（DSG / WE 系列）
DSG-01 系列（24V/220V）
DSG-01-2B2-D24, DSG-01-2B2-A110, DSG-01-2B2-A240, DSG-01-3C2-D24, DSG-01-3C2-A110, DSG-01-3C2-A240, DSG-01-3C3-D24, DSG-01-3C4-D24, DSG-01-3C5-D24, DSG-01-3C60-D24
DSG-03 系列
DSG-03-2B2-D24, DSG-03-3C2-D24, DSG-03-3C3-D24, DSG-03-3C4-D24
五、疊加閥（MPC / MTC / MRV 系列）
MPC 液控單向閥
MPC-02W-10, MPC-03W-10
MTC 單向節流閥
MTC-02A-10, MTC-03A-10
MRV 疊加溢流閥
MRV-02P-10, MRV-03P-10
六、壓力閥（DB / DBW / BG 系列）
DB 直動溢流閥
DB-02-10, DB-03-10, DB-06-10, DB-10-10
DBW 電磁溢流閥
DBW-03-220V, DBW-03-24V, DBW-06-24V, DBW-10-24V
BG 先導溢流閥
BG-03-10, BG-06-10, BG-10-10
七、比例閥（EDG 系列）
EDG-01-C, EDG-01-H, EDG-01-V
八、其他閥（CRG / CPDF / CPDG 系列）
CRG 單向閥
CRG-03-A1, CRG-06-A1
CPDF 壓力控制閥
CPDF-10-A1, CPDF-10-A2
CPDG 減壓閥
CPDG-03-A1, CPDG-03-A2, CPDG-06-A1, CPDG-06-A2
一、型號釋義（逐位解析）
- PVB5：PVB 系列、5 規格通軸斜盤式變量柱塞泵
- F：法蘭安裝（SAE 標準）
- R：軸伸端視角順時針旋轉
- S：標準軸、標準油口
- Y：泄油口在后端
- 20：公稱排量 20mL/r
- C：壓力補償變量控制（恒壓型）
- 11：密封 / 版本：丁腈橡膠密封、標準版
二、核心技術參數
- 結構：通軸斜盤變量柱塞泵（壓力補償恒壓）
- 排量：20mL/r（變量范圍 0–20）
- 最高壓力：21MPa（210bar），常用 17.5MPa
- 額定轉速：1800r/min，最高 3000r/min
- 流量（1500r/min）：30L/min（變量可調）
- 控制方式：壓力補償器（C），系統壓力恒定、流量自適應
- 容積效率：≥95%；總效率：≥90%
- 介質：抗磨液壓油（ISO VG32/46）
- 油溫：-20℃～80℃；過濾精度：≤10μm
- 泄油背壓：≤0.2MPa；殼體耐壓：0.35MPa
三、結構組成
- 通軸主軸、缸體、柱塞組、滑靴、斜盤、壓力補償器（恒壓閥）、配流盤、法蘭前蓋、后端蓋、高壓油封、軸承組、殼體。
四、工作原理
電機驅動主軸帶動缸體旋轉，柱塞隨缸體公轉并在斜盤推動下往復運動，完成吸油 — 壓油。壓力補償器（C）實時感應出口壓力：壓力低于設定值時斜盤傾角最大、全流量輸出；達到設定壓力時斜盤傾角減小、流量自動降低，維持系統恒壓、節能。
五、性能特點
- 恒壓變量：壓力穩定、流量按需調節，節能降耗顯著
- 高壓高效：21MPa 高壓、≥95% 容積效率，溫升低
- 低噪長壽：滑靴靜壓支承、配流盤液壓平衡，噪音低、磨損小
- 通軸設計：可串聯其他泵 / 馬達，集成靈活
- 法蘭安裝：SAE 標準法蘭，適配國標電機，安裝便捷
- 后端泄油：Y 型泄油口布局，管路布置更合理
六、適用場景
- 機床液壓站、注塑機、壓鑄機、液壓壓機
- 工程機械（挖機 / 裝載機）、礦山設備
- 冶金、船舶、試驗機等中高壓、恒壓、節能系統

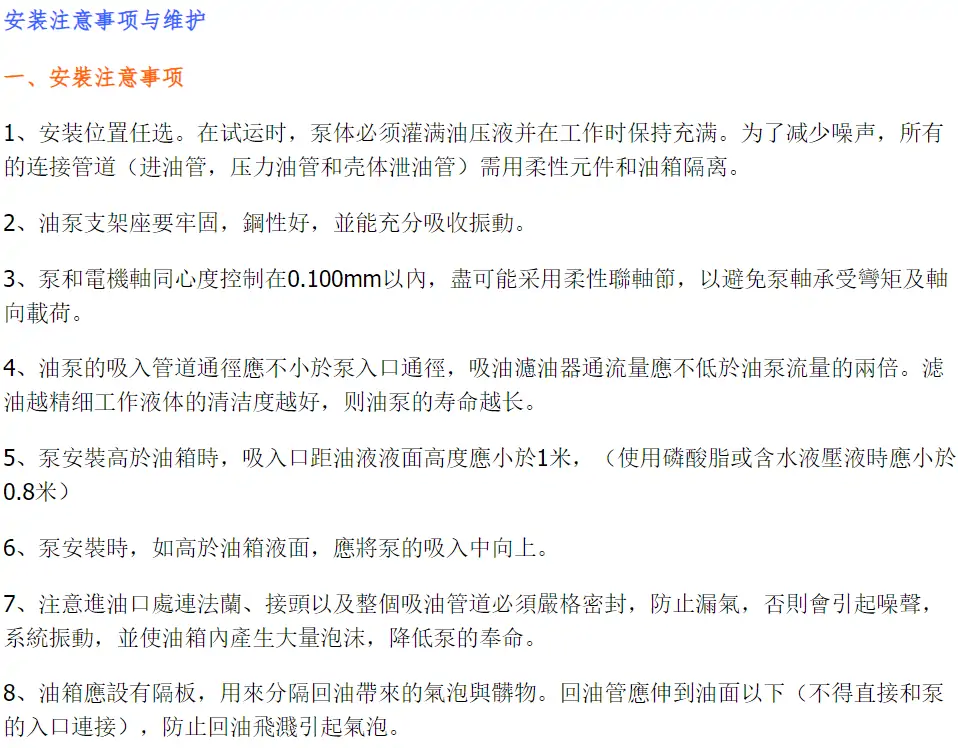

七、安裝使用要點
- 轉向：順時針（R），嚴禁反轉
- 吸油：管徑≥DN20、短直無漏氣，吸油真空度≤-0.03MPa
- 聯軸器：彈性聯軸器，同軸度≤0.1mm，避免徑向力
- 壓力調節：補償器調壓范圍7–21MPa，出廠默認 17.5MPa
- 啟動：空載啟動排氣，逐步加載；定期換油 / 濾芯
八、常見故障與處理
- 壓力不穩 / 偏低：補償器閥芯卡滯、調壓彈簧疲勞、內泄大 → 清洗補償器、換彈簧、修配流盤 / 柱塞
- 流量不足：吸油漏氣、濾芯堵塞、斜盤傾角不足 → 查管路、換濾芯、調補償器
- 異響 / 振動：進氣、同軸度差、油液粘度過低 → 排氣、校正同軸度、換合適粘度油
- 軸端漏油：主軸油封老化 → 更換丁腈油封
- 泵體發熱：長期高壓、內泄大、泄油背壓高 → 降壓使用、修泵、疏泄油管
