UNIX 液壓 PVL-12-20-55-10 大流量雙聯油泵 工業設備穩定供油泵

---

一、變量柱塞泵（PVB 系列）

PVB5-FRSY-20-C-11, PVB5-LSY-20-CC-11, PVB5-LSY-20-CG-11, PVB5-LSY-21-C-11, PVB5-RSY-20-C-11, PVB5-RSY-20-CC-11, PVB5-RSY-20-CG-11, PVB5-RSY-20-CM-11, PVB5-RSY-21-C-11, PVB5-RSY-21-CC-11, PVB5-RSY-31-C-11, PVB5-RSY-31-CC-11, PVB5-RSY-40-C-12, PVB5-RSY-40-CC-12, PVB6-FRSY-20-CMC-11, PVB6-LSY-20-C-11, PVB6-RSY-20-C-11, PVB6-RSY-20-CC-11, PVB6-RSY-20-CG-11, PVB6-RSY-20-CM-11, PVB6-RSY-20-CMC-11, PVB6-RSY-20-CVP-11, PVB10-RSY-20-C-11, PVB15-RSY-20-C-11, PVB20-RSY-20-C-11, PVB29-RSY-20-C-11, PVB45-RSY-20-C-11

二、葉片泵（PVF / PVL / PVDP 系列）

PVF 單聯定量葉片泵

PVF-12-35-10, PVF-12-55-10, PVF-12-70-10, PVF-15-35-10, PVF-15-55-10, PVF-15-70-10, PVF-20-35-10, PVF-20-55-10, PVF-20-70-10, PVF-30-35-10, PVF-30-55-10, PVF-30-70-10, PVF-40-35-10, PVF-40-55-10, PVF-40-70-10

PVL 雙聯定量葉片泵

PVL-12-12-35-10, PVL-12-20-55-10, PVL-15-30-70-10, PVL-20-20-70-10, PVL-20-40-70-10, PVL-30-30-70-10

PVDP 變量葉片泵

PVDP-2-70-2-7-10, PVDP-3-70-3-7-10, PVDP-4-70-4-7-10

三、齒輪泵（HGP / GPY 系列）

HGP 高壓齒輪泵

HGP-1A-F1R, HGP-1A-F2R, HGP-1A-F3R, HGP-1A-F4R, HGP-1A-F5R, HGP-1A-F6R, HGP-1A-F8R, HGP-2A-F2R, HGP-2A-F3R, HGP-2A-F4R, HGP-2A-F6R, HGP-2A-F8R, HGP-3A-F11R, HGP-3A-F17R, HGP-3A-F19R, HGP-3A-F23R, HGP-3A-F25R, HGP-3A-F30R

GPY 低壓齒輪泵

GPY-2A-F2R, GPY-2A-F3R, GPY-2A-F4R, GPY-2A-F6R, GPY-2A-F8R

四、電磁換向閥（DSG / WE 系列）

DSG-01 系列（24V/220V）

DSG-01-2B2-D24, DSG-01-2B2-A110, DSG-01-2B2-A240, DSG-01-3C2-D24, DSG-01-3C2-A110, DSG-01-3C2-A240, DSG-01-3C3-D24, DSG-01-3C4-D24, DSG-01-3C5-D24, DSG-01-3C60-D24

DSG-03 系列

DSG-03-2B2-D24, DSG-03-3C2-D24, DSG-03-3C3-D24, DSG-03-3C4-D24

五、疊加閥（MPC / MTC / MRV 系列）

MPC 液控單向閥

MPC-02W-10, MPC-03W-10

MTC 單向節流閥

MTC-02A-10, MTC-03A-10

MRV 疊加溢流閥

MRV-02P-10, MRV-03P-10

六、壓力閥（DB / DBW / BG 系列）

DB 直動溢流閥

DB-02-10, DB-03-10, DB-06-10, DB-10-10

DBW 電磁溢流閥

DBW-03-220V, DBW-03-24V, DBW-06-24V, DBW-10-24V

BG 先導溢流閥

BG-03-10, BG-06-10, BG-10-10

七、比例閥（EDG 系列）

EDG-01-C, EDG-01-H, EDG-01-V

八、其他閥（CRG / CPDF / CPDG 系列）

CRG 單向閥

CRG-03-A1, CRG-06-A1

CPDF 壓力控制閥

CPDF-10-A1, CPDF-10-A2

CPDG 減壓閥

CPDG-03-A1, CPDG-03-A2, CPDG-06-A1, CPDG-06-A2

型號釋義

• PVL：低壓雙聯內反饋?zhàn)兞咳~片泵
• 12：前泵最大排量 12mL/r
• 20：后泵最大排量 20mL/r
• 55：最高工作壓力 5.5MPa
• 10：結構版本代號

核心參數

• 結構：同軸一體式雙聯變量
• 組合排量：12mL/r + 20mL/r
• 額定壓力：3.5MPa，最高壓力 5.5MPa
• 適配轉速：600~1800r/min
• 1500r/min 總理論流量：48L/min
• 控制方式：內置壓力自動變量，壓力升高流量自動遞減
• 安裝形式：腳座臥式安裝
• 適用介質：普通液壓油、機械油
• 適宜油溫：20~60℃
• 容積效率高，運行溫升小

工作原理

共用一根主軸驅動兩組泵體同步運轉，兩組均自帶壓力反饋?zhàn)兞繖C(jī)構。設備空載低壓狀態，雙泵全排量輸出，實現快速動作；系統升壓負載作業時，自動減小排量輸出，穩定系統壓力，實現節能穩壓。兩路油路相互獨立，可分別適配不同負載工況。

產品特點

1. 雙聯一體結構，節省安裝空間，驅動成本低
2. 內置變量調壓，無需額外加裝變量控制閥
3. 運行震動小、噪音低，輕型設備適配性強
4. 壓力調節靈敏，快慢速動作切換順暢
5. 結構簡單耐用，拆裝維修便捷，配件通用
6. 低壓工況穩定性好，長期連續使用不易故障

適用場景

木工機械、塑膠周邊設備、小型自動化液壓站、油壓送料機構、輕型夾具液壓系統、包裝機械、輕工流水線低壓液壓油路

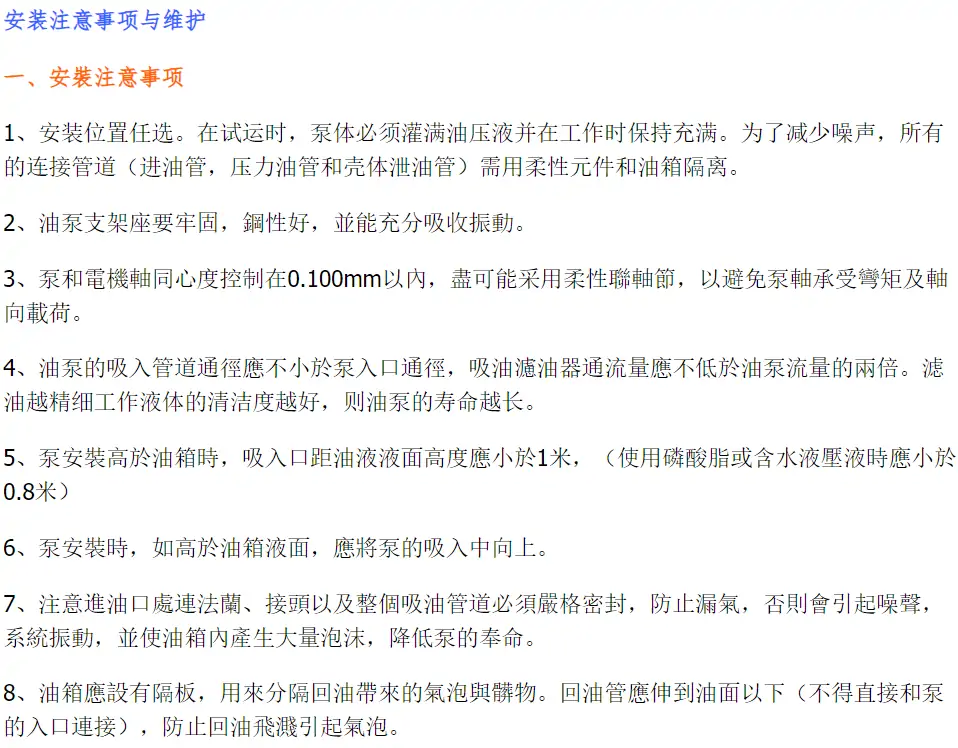

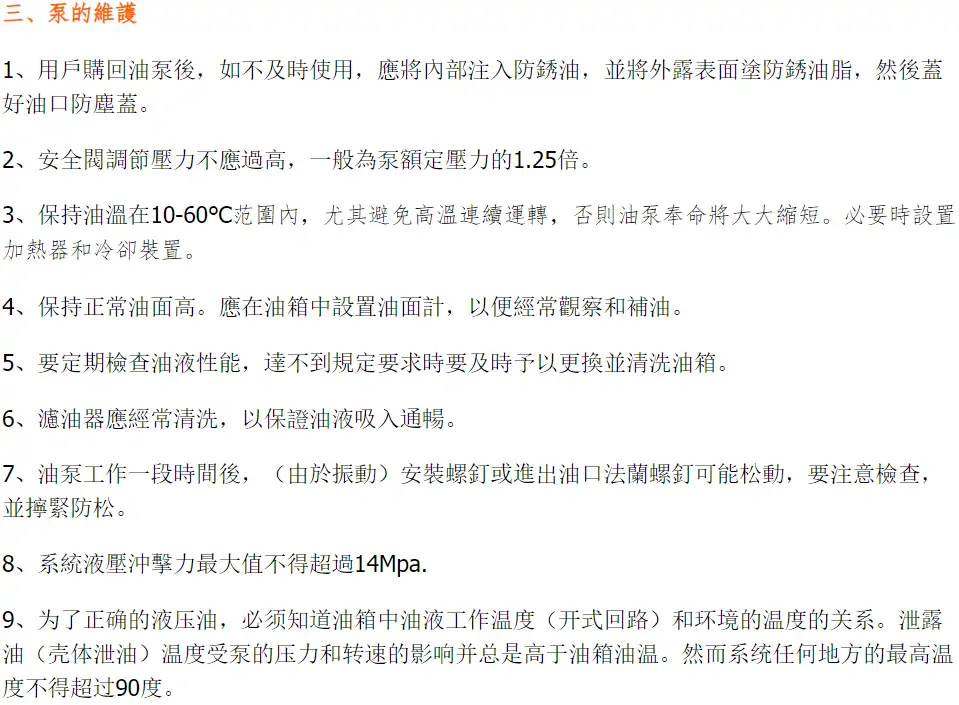

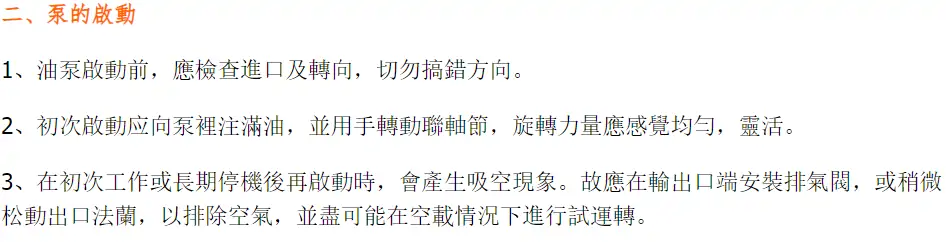

使用注意事項

1. 確認正確運轉方向，禁止反向運轉
2. 吸油管路保持通暢密封，杜絕進氣產生異響氣蝕
3. 日常使用優先控制在額定 3.5MPa 以?xún)?nèi)，避免長期滿壓作業
4. 定期清理濾芯，保持油液潔凈，避免雜質卡滯內部變量機構
5. 搭配彈性聯軸器，保證同軸度，減少泵體損耗

常見故障

1. 壓力不足：內置調壓彈簧乏力、定子磨損、內部間隙過大
2. 流量偏弱：吸油堵塞、油液粘度不符、變量機構卡滯
3. 運行異響：油路進氣、安裝同軸度偏差
4. 滲油漏油：端蓋墊片老化、主軸油封破損
