REXPOWER銳力葉片泵VP-12/15/20/30/40 HVP-30 HVP-4

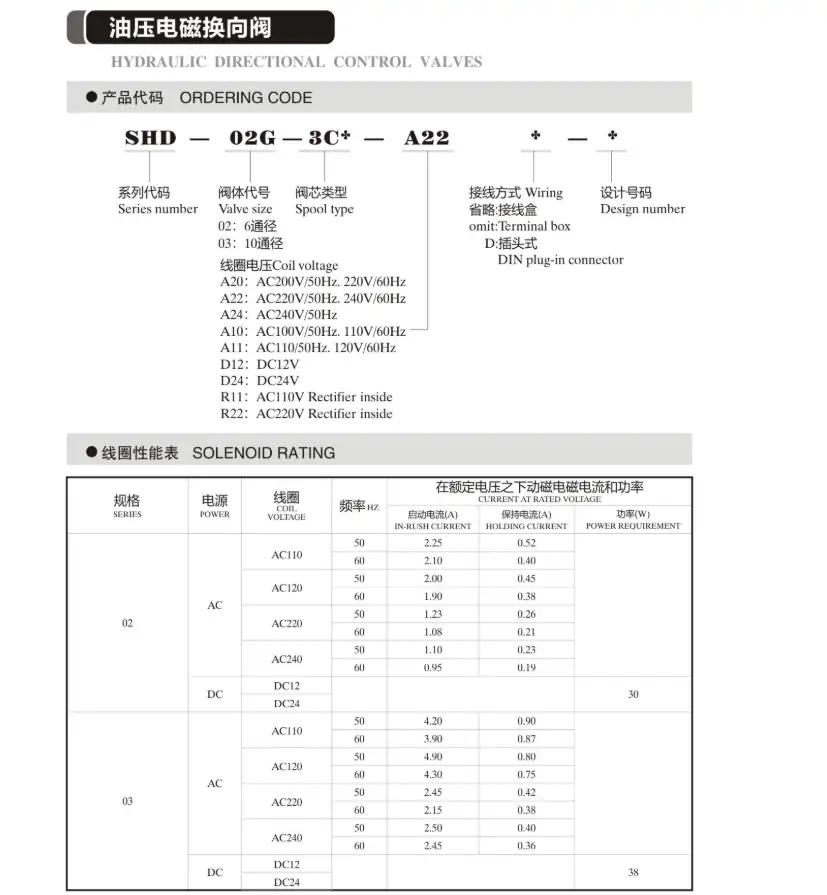

1. SHD 系列

SHD-02G-3C2-A22-33,SHD-02G-3C3-A22-33,SHD-02G-3C4-A22-33,SHD-02G-3C5-A22-33,SHD-02G-3C6-A22-33,SHD-02G-3C9-A22-33,SHD-02G-3C7-A22-33,SHD-02G-3C8-A22-33,SHD-02G-3C10-A22-33,SHD-02G-3C12-A22-33,SHD-02G-2D2-A22-33,SHD-02G-2D3-A22-33,SHD-02G-3C11-A22-33,SHD-02G-3C40-A22-33,SHD-02G-3C60-A22-33,SHD-02G-2D8-A22-33,SHD-02G-2B10A-A22-33,SHD-02G-2B2-A22-33,SHD-02G-2B3-A22-33,SHD-02G-2B8-A22-33,SHD-02G-2B2B-A22-33,SHD-02G-2B3B-A22-33,SHD-02G-2B4B-A22-33,SHD-02G-2B2S-A22-33,SHD-02G-2B3S-A22-33,SHD-02G-2B2A-A22-33,SHD-02G-2B3A-A22-33,SHD-02G-2B11B-A22-33,SHD-02G-2B12B-A22-33,SHD-02G-2B9B-A22-33,SHD-02G-2B60B-A22-33,SHD-02G-2B9A-A22-33,SHD-02G-3C2-A11-33,SHD-02G-3C3-A11-33,SHD-02G-3C4-A11-33,SHD-02G-3C5-A11-33,SHD-02G-3C6-A11-33,SHD-02G-3C9-A11-33,SHD-02G-3C7-A11-33,SHD-02G-3C8-A11-33,SHD-02G-3C10-A11-33,SHD-02G-3C12-A11-33,SHD-02G-2D2-A11-33,SHD-02G-2D3-A11-33,SHD-02G-3C11-A11-33,SHD-02G-3C40-A11-33,SHD-02G-3C60-A11-33,SHD-02G-2D8-A11-33,SHD-02G-2B10A-A11-33,SHD-02G-2B2-A11-33,SHD-02G-2B3-A11-33,SHD-02G-2B8-A11-33,SHD-02G-2B2B-A11-33,SHD-02G-2B3B-A11-33,SHD-02G-2B4B-A11-33,SHD-02G-2B2S-A11-33,SHD-02G-2B3S-A11-33,SHD-02G-2B2A-A11-33,SHD-02G-2B3A-A11-33,SHD-02G-2B11B-A11-33,SHD-02G-2B12B-A11-33,SHD-02G-2B9B-A11-33,SHD-02G-2B60B-A11-33,SHD-02G-2B9A-A11-33,SHD-02G-3C2-D24-33,SHD-02G-3C3-D24-33,SHD-02G-3C4-D24-33,SHD-02G-3C5-D24-33,SHD-02G-3C6-D24-33,SHD-02G-3C9-D24-33,SHD-02G-3C7-D24-33,SHD-02G-3C8-D24-33,SHD-02G-3C10-D24-33,SHD-02G-3C12-D24-33,SHD-02G-2D2-D24-33,SHD-02G-2D3-D24-33,SHD-02G-3C11-D24-33,SHD-02G-3C40-D24-33,SHD-02G-3C60-D24-33,SHD-02G-2D8-D24-33,SHD-02G-2B10A-D24-33,SHD-02G-2B2-D24-33,SHD-02G-2B3-D24-33,SHD-02G-2B8-D24-33,SHD-02G-2B2B-D24-33,SHD-02G-2B3B-D24-33,SHD-02G-2B4B-D24-33,SHD-02G-2B2S-D24-33,SHD-02G-2B3S-D24-33,SHD-02G-2B2A-D24-33,SHD-02G-2B3A-D24-33,SHD-02G-2B11B-D24-33,SHD-02G-2B12B-D24-33,SHD-02G-2B9B-D24-33,SHD-02G-2B60B-D24-33,SHD-02G-2B9A-D24-33,SHD-03G-3C2-D24D-33,SHD-03G-2B3B-D24D-33

2. SWDH 系列

SWDH-04G-3C8-A11D,SWDH-04G-3C2-A22D,SWDH-04G-3C3-A22D,SWDH-04G-3C4-A22DS,SWDH-04G-3C6-A22D,SWDH-04G-3C9-A22DS,SWDH-04G-3C8-A22D,SWDH-04G-3C10-A22DS,SWDH-04G-3C12-A22D,SWDH-04G-2D2-A22D,SWDH-04G-2D3-A22DS,SWDH-04G-3C11-A22D,SWDH-04G-3C40-A22D,SWDH-04G-3C60-A22DS,SWDH-04G-2D8-A22D,SWDH-04G-2B10A-A22D,SWDH-04G-2B2-A22D,SWDH-04G-2B3-A22D,SWDH-04G-2B8-A22DS,SWDH-04G-2B3B-A22D,SWDH-04G-2B4B-A22D,SWDH-04G-2B2S-A22D,SWDH-04G-2B3S-A22D,SWDH-04G-2B2A-A22D,SWDH-04G-2B3A-A22D,SWDH-04G-2B11B-A22D,SWDH-04G-2B12B-A22DS,SWDH-04G-2B60B-A22D,SWDH-04G-2B9A-A22D,SWDH-04G-3C2-A11D,SWDH-04G-3C3-A11D,SWDH-04G-3C4-A11D,SWDH-04G-3C5-A11D,SWDH-04G-3C6-A11D,SWDH-04G-3C9-A11DS,SWDH-04G-3C10-A11D,SWDH-04G-3C12-A11D,SWDH-04G-2D2-A11D,SWDH-04G-2D3-A11DS,SWDH-04G-3C11-A11D,SWDH-04G-3C40-A11D,SWDH-04G-3C60-A11D,SWDH-04G-2D8-A11D,SWDH-04G-2B10A-A11D,SWDH-04G-2B2-A11D,SWDH-04G-2B3-A11D,SWDH-04G-2B8-A11D,SWDH-04G-2B2B-A11D,SWDH-04G-2B3B-A11D,SWDH-04G-2B4B-A11D,SWDH-04G-2B2S-A11D,SWDH-04G-2B3S-A11D,SWDH-04G-2B2A-A11D,SWDH-04G-2B3A-A11D,SWDH-04G-2B11B-A11D,SWDH-04G-2B12B-A11D,SWDH-04G-2B9B-A11D,SWDH-04G-2B60B-A11D,SWDH-04G-2B9A-A11D,SWDH-04G-3C2-D24D,SWDH-04G-3C3-D24D,SWDH-04G-3C4-D24D,SWDH-04G-3C5-D24D,SWDH-04G-3C6-D24D,SWDH-04G-3C9-D24D,SWDH-04G-3C7-D24D,SWDH-04G-3C8-D24D,SWDH-04G-3C10-D24D,SWDH-04G-3C12-D24D,SWDH-04G-2D2-D24D,SWDH-04G-2D3-D24D,SWDH-04G-3C11-D24D,SWDH-04G-3C40-D24D,SWDH-04G-3C60-D24D,SWDH-04G-2D8-D24D,SWDH-04G-2B10A-D24D,SWDH-04G-2B2-D24D,SWDH-04G-2B3-D24D,SWDH-04G-2B8-D24DS,SWDH-04G-2B3B-D24D,SWDH-04G-2B4B-D24DS,SWDH-04G-2B2S-D24D,SWDH-04G-2B3S-D24D,SWDH-04G-2B2A-D24D,SWDH-04G-2B3A-D24D,SWDH-04G-2B11B-D24D,SWDH-04G-2B12B-D24D,SWDH-04G-2B9B-D24D,SWDH-04G-2B60B-D24D,SWDH-04G-2B9A-D24D

3. WDH 系列

WDH-04G-3C5-A22D,WDH-04G-3C7-A22D,WDH-04G-3C12-A22D,WDH-04G-2D8-A22D,WDH-04G-2B2B-A22D,WDH-04G-3C7-A11D,WDH-04G-3C11-A11D,WDH-04G-2B2B-D24D

4. DMT 系列

DMT-03-3C2,DMT-03-3C3,DMT-03-3C4,DMT-03-3C6,DMT-03-3D2,DMT-03-3D3,DMT-03-3D4,DMT-03-3D6,DMT-04-3C2,DMT-04-3C3,DMT-04-3C4,DMT-04-3C6,DMT-04-3D2,DMT-04-3D3,DMT-04-3D4,DMT-04-3D6,DMT-06-3C2,DMT-06-3C3,DMT-06-3C4,DMT-06-3C6,DMT-06-3D2,DMT-06-3D3,DMT-06-3D4,DMT-06-3D6

5. DMG 系列

DMG-02-3C2,DMG-02-3C3,DMG-02-3C4,DMG-02-3C6,DMG-02-3D2,DMG-02-3D3,DMG-02-3D4,DMG-02-3D6,DMG-03-3C2,DMG-03-3C3,DMG-03-3C4,DMG-03-3C6,DMG-03-3D2,DMG-03-3D3,DMG-03-3D4,DMG-03-3D6

6. MTC 系列

MTC-02-W-O,MTC-02-A-O,MTC-02-B-O,MTC-02-W-I,MTC-02-A-I,MTC-02-B-I,MTC-03-W-O,MTC-03-A-O,MTC-03-B-O,MTC-03-W-I,MTC-03-A-I,MTC-03-B-I

7. MGV 系列

MGV-02-P-0,MGV-02-A-0,MGV-02-B-0,MGV-02-P-1,MGV-02-A-1,MGV-02-B-1,MGV-02-P-2,MGV-02-A-2,MGV-02-B-2,MGV-02-P-3,MGV-02-A-3,MGV-02-B-3,MGV-03-P-0,MGV-03-A-0,MGV-03-B-0,MGV-03-P-1,MGV-03-A-1,MGV-03-B-1,MGV-03-P-2,MGV-03-A-2,MGV-03-B-2,MGV-03-P-3,MGV-03-A-3,MGV-03-B-3

8. CCV 系列

CCV-04,CCV-08,CCV-16,CCV-20,CCV-24

9. CR 系列（CRD/CRV/CRP）

CRD-02,CRV-04-M,CRP-10

10. CH 系列（CHE/CHS/CHB）

CHE-06,CHS-12,CHB-24

11. CP 系列（CPD/CPC）

CPD-04,CPD-08,CPD-16,CPC-04,CPC-08,CPC-16

12. CST/CCS/CTC/CSV 系列

CST-01,CCS-02,CTC-04,CTC-08,CTC-24,CSV-02,CSV-04,CSV-08,CSV-02-431N,CSV-15,CSV-20

13. JCS/MJCS/JCD 系列

JCS-02N,JCS-02NL,JCS-02NLL,MJCS-02BL,MJCS-02PL,JCD-02S,MJCS-02AL,MJCS-03ALL,MJCS-03BL,MJCS-03PLL,MJCS-02W,MJCS-03WLL

VP-12 變量葉片油泵（無品牌版）

VP-12 是低壓限壓式變量葉片泵，用于中低壓液壓系統，主打節能、低噪、體積小、可變量。

一、型號釋義（VP-12）

• VP：變量葉片泵系列
• 12：規格代碼，1800 rpm 時最大流量約 12 L/min（排量 6.6 cc/rev）
• 常見后綴（完整型號示例：VP-12-FA3-T7）
• F：法蘭安裝
• A1/A2/A3：壓力等級（A1：0.8\3.5 MPa；A2：3.0\5.5 MPa；A3：5.0~7.0 MPa）
• T7：7 齒花鍵軸；無標記為平鍵軸

二、核心參數（標準工況）

• 結構形式：單作用變量葉片、鑄鐵泵體、內反饋限壓變量
• 排量：6.6 cc/rev（每轉 6.6 毫升）
• 最大流量：12 L/min（1800 rpm）；10 L/min（1500 rpm）
• 最高壓力：7.0 MPa（70 bar）
• 調壓范圍：A1：0.8~3.5 MPaA2：3.0~5.5 MPaA3：5.0~7.0 MPa
• 轉速范圍：800~1800 rpm（標準 1450/1800 rpm）
• 自吸能力：≥0.04 MPa（4 m 水柱）
• 油口規格：吸油 G3/4”、排油 G1/2”
• 泄油口：G1/4”（必須單獨回油箱）
• 工作溫度：-10~80℃
• 介質粘度：20~100 mm2/s（推薦 ISO VG46）
• 過濾精度：≥25 μm
• 驅動功率：1.0 kW（7 MPa、1800 rpm）
• 重量：約 5 kg（泵頭）

三、結構與工作原理

1. 結構組成

• 泵體：鑄鐵，集成吸 / 排油腔、變量腔與調壓腔。
• 定子：偏心環，可徑向移動，偏心量決定排量。
• 轉子 + 葉片：轉子開槽，葉片（10~12 片）隨轉子旋轉并離心伸出，緊貼定子內表面。
• 變量機構：彈簧 + 柱塞，內反饋壓力控制定子偏心。
• 調壓閥：頂部直動式溢流閥，調節最高壓力。
• 密封：丁腈橡膠，軸封防漏，泄油口冷卻泵體。

2. 工作原理（限壓式變量）

1. 吸油：轉子旋轉→葉片伸出→容積擴大→吸油口吸油。
2. 排油：繼續旋轉→容積縮小→油液加壓→排油口輸出。
3. 變量調節（核心）：低壓時：彈簧推動定子最大偏心→最大流量。壓力升高：泵出口壓力反饋至變量柱塞→壓縮彈簧、定子偏心減小→流量自動降低。超壓：調壓閥溢流→壓力穩定在設定值，流量按需輸出，節能發熱少。

四、性能特點

• 自動變量節能：壓力升高→流量自動減小，無溢流損耗、省電 30%+，適合間歇 / 保壓工況。
• 壓力穩定低噪：葉片均勻出油、脈動小，噪聲≤62 dB（1800 rpm），運行平穩。
• 結構緊湊輕量：體積小、法蘭直聯電機，安裝空間小、重量輕。
• 可調壓力范圍：三種壓力等級可選，現場調壓方便，適配不同負載。
• 可靠耐用：鑄鐵泵體、淬火葉片、雙軸承，壽命≥8000 小時。
• 維護簡單：零件少、密封易換，泄油口散熱好、不易過熱。

五、安裝與使用

• 安裝：法蘭臥式安裝，電機與泵同軸度≤0.1 mm；泄油口單獨回油箱，不得接吸油管路。
• 油口：IN = 吸油（大口徑、低流速），OUT = 排油（小口徑）；吸油管短直、密封好，防漏氣。
• 調壓：頂部螺釘，順時針升壓、逆時針降壓；系統空載調至目標壓力，鎖緊螺母。
• 介質：清潔抗磨液壓油，粘度 20~100 mm2/s；過濾≥25 μm，防葉片卡滯。
• 轉速：常用 1450/1800 rpm，避免長期低于 800 rpm（自吸差）或超 1800 rpm（磨損快）。
• 維護：每 2000 小時檢查泄漏 / 噪聲；每 3000 小時換油、清洗濾網；每 5000 小時檢查葉片 / 密封。

六、典型應用

• 機床液壓：車床、銑床、磨床的進給 / 夾緊 / 主軸變速回路。
• 注塑機 / 壓鑄機：低壓大流量快速合模、高壓小流量保壓。
• 輕工機械：紡織、印刷、包裝機械的中低壓動力源。
• 液壓夾具 / 工裝：夾緊定位、保壓時間長的場合。
• 小型液壓站：功率≤2.2 kW、壓力≤7 MPa的系統。

七、同系列規格對比（VP-*）
