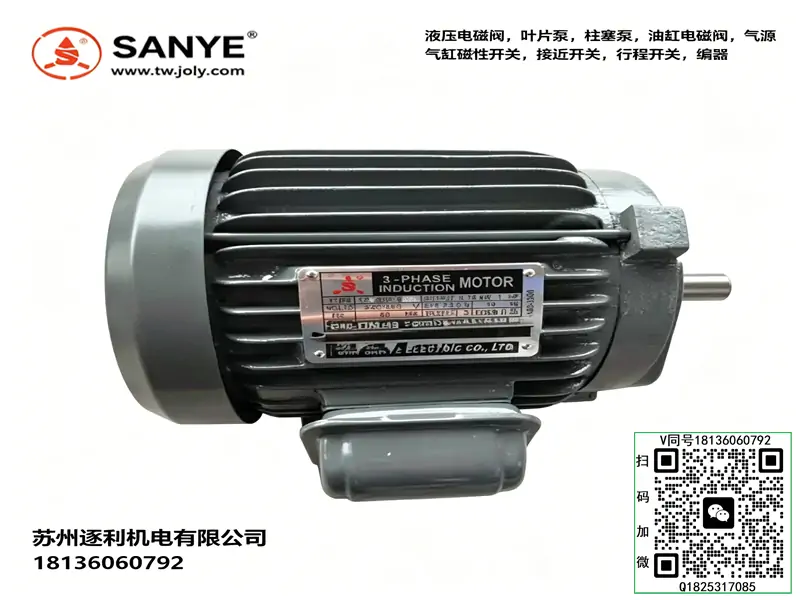

SANYE電機YEJ160L-8三燁三相電機ST-STC交流同步發電機

品牌：SANYE（主營變量葉片泵、齒輪泵、油壓電機、泵組，機床 / 注塑液壓站配套）

一、變量葉片泵系列（VP 靜音變量泵，系統壓力 70kg/cm2）

1、VP1 單聯變量泵（小排量 08/12/15/20）

VP1-08-FA3、VP1-12-FA3、VP1-15-FA3、VP1-20-FA3
VP1-08-70、VP1-12-70、VP1-15-70、VP1-20-70

2、VP2 單聯變量泵（中大排量 30/40）

VP2-30-FA3、VP2-40-FA3、VP2-30-70、VP2-40-70

3、DF 雙聯子母變量泵（高低壓組合）

VP-DF20/20、VP-DF30/20、VP-DF30/30、VP-DF40/30、VP-DF40/40

4、YVP 新款低噪變量泵

YVP2-30-70、YVP2-40-70、YVP-DF30/20

二、高壓齒輪泵（HGP、CB 系列）

HGP 外嚙合齒輪泵

HGP-1A-F2R、HGP-1A-F3R、HGP-1A-F4R、HGP-1A-F6R、HGP-1A-F8R
HGP-2A-F10R、HGP-2A-F12R、HGP-2A-F16R、HGP-2A-F20R、HGP-2A-F25R

CB 液壓齒輪泵（工程機械款）

CBNA-13/1.8、2CB-13/1.8（劈木機雙聯泵）

三、SANYE 油壓內插電機（C 系列直連油泵 4 極 1450rpm）

電壓細分型號

常規 380V：全系列標配；出口 440V/60Hz：后綴 + 440（C03-43BO-440V）；220/380 通用：后綴 - 220/380

四、擺線潤滑泵（RBB 系列）

RBB-326Y2、RBB-410Y2、RBB-516Y2、RBB-620Y2

五、型號后綴釋義

1. FA3：法蘭安裝、380V；70：額定壓力 70bar
2. B0：帶安裝底座臥式；BO：無底座內插直聯油泵
3. DF：雙聯子母泵

六、配套搭配參考

• 0.75KW 電機 C01+VP1-20/HGP1A
• 2.2KW 電機 C03+VP2-30/PV2R1
• 3.7KW 電機 C04+VP2-40/PV2R2

一、型號釋義

• YEJ：系列代號，電磁失電制動型三相異步電動機，斷電抱閘鎖軸、通電松剎，適配需要精準停機、防慣性滑行、防負載下墜的工業設備
• 160：機座中心高 160mm，國標重型機座，剛性強、抗震動、適合重載連續工況
• L：長機座鐵芯規格，鐵芯更長、功率儲備足、扭矩大、溫升更低
• 8：8極電機，低速大扭矩設計，轉速低、輸出扭力充沛、運行沖擊小

二、核心參數

• 產品類型：YEJ系列失電電磁制動三相異步電動機
• 額定功率：7.5KW
• 電機極數：8極
• 同步轉速：750r/min
• 額定滿載轉速：710r/min（50Hz工業標準）
• 額定電壓：三相AC380V，50Hz，可定制220V/415V/60Hz
• 額定電流：15.5A（380V標準工況）
• 工作制：S1連續工作制，支持24小時不間斷滿載運行
• 絕緣等級：F級耐高溫絕緣，耐過載、抗熱老化
• 防護等級：IP55，防塵、防水濺、耐車間油污粉塵
• 冷卻方式：IC411自扇風冷，散熱穩定均勻
• 制動方式：直流失電制動（斷電瞬間抱閘），帶手動釋放扳手，方便檢修盤車
• 制動電壓：DC170V（大機座標準整流電壓）
• 制動響應時間：≤0.4s，停機定位精準，無慣性溜動

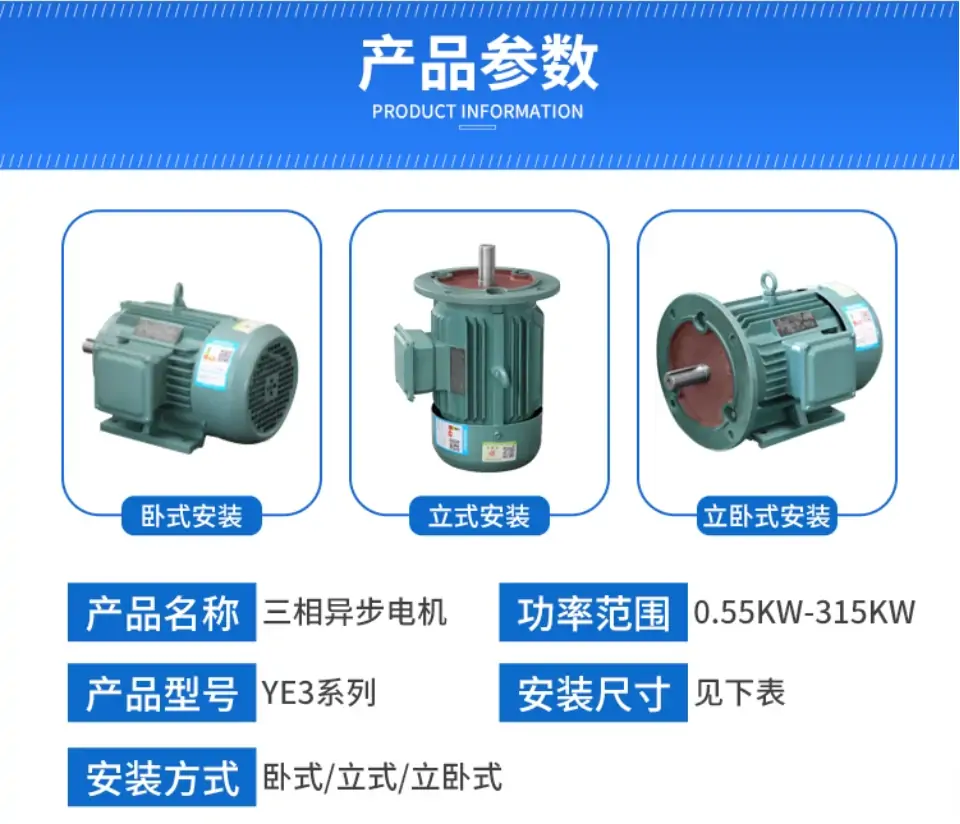

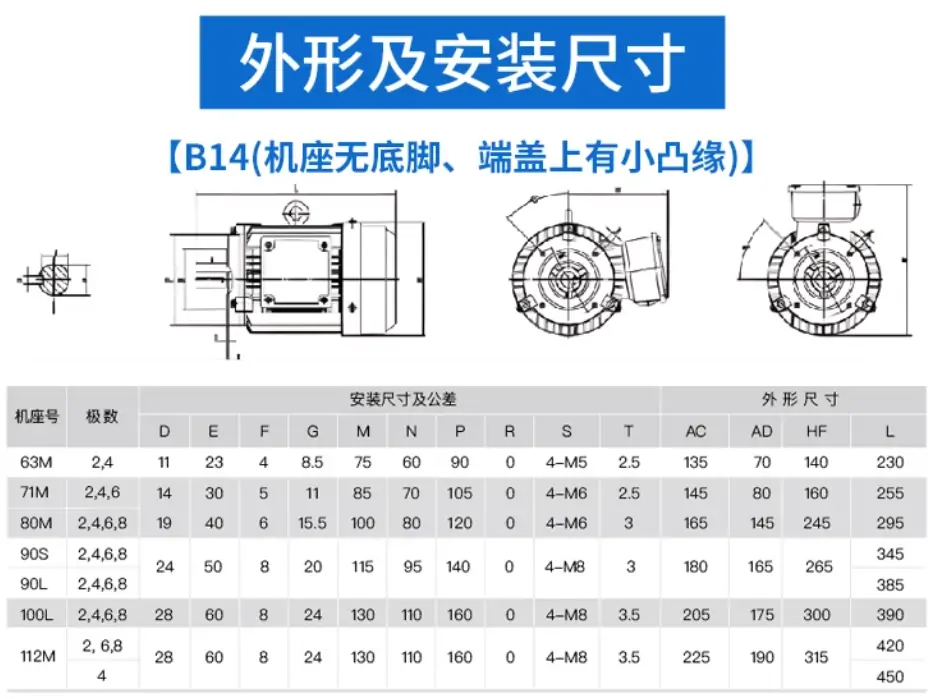

• 安裝標準：IEC國標通用尺寸，支持B3臥式、B5立式法蘭、B14小法蘭安裝
• 標準軸徑：Φ42mm平鍵軸，可定制油壓專用BO內插花鍵軸直插油泵
• 工作環境：溫度-15℃～40℃，海拔≤1000m

三、工作原理

YEJ160L-8采用后端集成圓盤式電磁制動結構，電機與制動器電源同步聯動。設備通電運行時，制動線圈得電產生電磁吸力，吸合銜鐵壓縮制動彈簧，制動盤完全松開，電機無阻力正常旋轉做功；設備斷電停機瞬間，電磁吸力消失，彈簧快速推動銜鐵壓緊制動摩擦盤，依靠摩擦力瞬間鎖死電機轉軸，實現快速制動、精準停機。自帶手動釋放機構，斷電狀態下可手動松開抱閘，滿足設備檢修、盤車、故障復位需求，完美解決重載設備慣性滑行、負載下墜、定位偏移問題。

四、產品核心特點

• 8極低速大扭矩：相比4極、6極電機，轉速更低、起步扭力更大，重載啟動無卡頓、無沖擊，適配重型負載平穩驅動工況
• 精準制動防溜滑：失電瞬時抱閘，制動響應快、鎖止牢靠，徹底杜絕設備慣性轉動、油缸自重下滑、工件定位偏移問題
• 重型機座穩定耐用：160L長鐵芯重型機座，結構剛性強，抗機械震動、抗高壓負載沖擊，長期重載運行不變形、溫升低
• 長效安全防護：IP55高防護等級+F級絕緣，適配粉塵、油污、潮濕車間惡劣工況，耐高溫、耐過載、不易燒機
• 檢修便捷：標配手動松剎裝置，停機斷電后可手動盤車，設備維修、調試、復位操作簡單高效
• 通用性互換性強：完全遵循IEC國標安裝尺寸，市面同規格YEJ、SEJ系列制動電機可直接替換，適配改造各類重型液壓與自動化設備

五、適配工況與配套設備

專為重型、低速、大扭矩、需精準鎖止定位的設備設計，廣泛適配重型液壓系統與工業傳動設備：

• 重型液壓站、大排量油泵配套驅動（大排量柱塞泵、HGP3A大流量齒輪泵）
• 升降平臺、重型舉升設備、垂直負載液壓系統，防下墜鎖止工況
• 機床、鍛壓機械、輸送機械、木工機械、包裝機械重載定位驅動
• 需要頻繁啟停、快速制動、零慣性滑行的自動化重型生產線

六、使用注意事項

• 必須保證電機主電源與制動整流電源同步通斷，禁止單獨斷電松剎或單獨抱閘，避免電機悶車、過熱燒毀。
• 嚴格控制制動氣隙，標準間隙0.3～0.8mm，氣隙過大會制動無力、停機打滑，氣隙過小會運行磨片、異響發熱。
• 禁止頻繁連續啟停制動，頻繁剎停會導致摩擦片快速磨損、制動溫升過高，縮短制動器使用壽命。
• 長期運行需定期檢查制動摩擦片磨損情況，磨損超標及時更換，防止鎖止失效、負載溜滑。
• 保持設備散熱通暢，及時清理電機風扇與散熱鰭片灰塵油污，避免密閉環境積熱高溫降效。
• 嚴禁缺相、低壓過載運行，三相電源不平衡會導致電機扭力不足、異常發燙、線圈擊穿損壞。
• 定制油泵內插軸安裝時，禁止暴力敲擊軸頭，保證同軸度精準，避免偏心磨損、異響震動。

七、常見故障及排查

• 斷電不剎車、鎖止失效：摩擦片磨損嚴重、制動氣隙過大、整流橋損壞、制動線圈失電；調整標準氣隙，更換整流模塊與磨損摩擦片。
• 通電松不開閘、電機悶車發燙：制動線圈供電異常、整流橋擊穿、彈簧卡滯失效；排查制動供電回路，修復或更換制動組件。
• 運行異響、摩擦異響：制動間隙過小、摩擦片偏磨、轉子偏心；重新校準制動氣隙，清理制動腔體雜質。
• 重載無力、轉速偏低：三相電壓不平衡、電源缺相、負載超限、油泵過載；校準供電參數，排查負載故障。
• 制動溫升過高、異味冒煙：頻繁啟停制動、摩擦片長期半摩擦、散熱不良；優化設備啟停邏輯，更換磨損配件，保障散熱通暢。

八、同規格極數轉速對照

• 160M-4：11KW / 1440r/min（高速常規工況）
• 160L-6：7.5KW / 960r/min（中速中扭矩工況）
• 160L-8：7.5KW / 710r/min（低速大扭矩重載工況）
