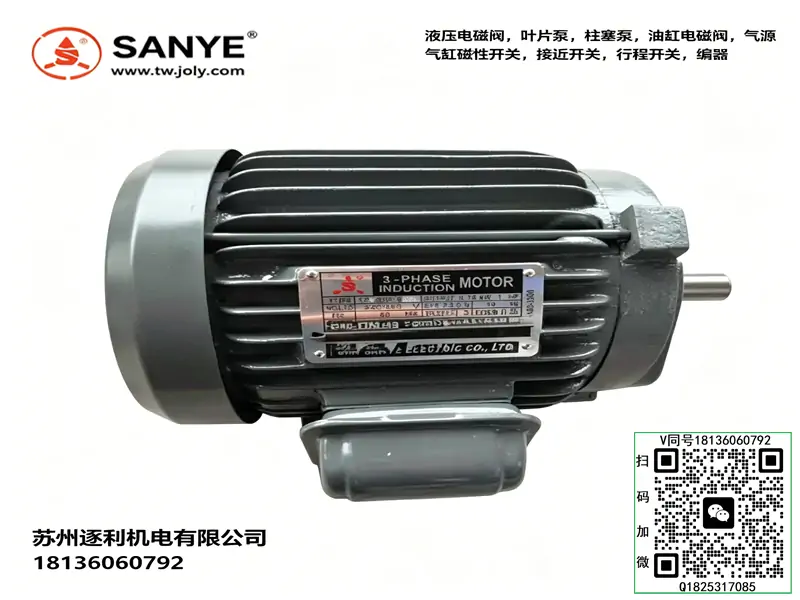

SANYE電機MS90L-6三燁三相電動機YLT冷卻塔專用電機泵組

品牌：SANYE（主營變量葉片泵、齒輪泵、油壓電機、泵組，機床 / 注塑液壓站配套）

一、變量葉片泵系列（VP 靜音變量泵，系統壓力 70kg/cm2）

1、VP1 單聯變量泵（小排量 08/12/15/20）

VP1-08-FA3、VP1-12-FA3、VP1-15-FA3、VP1-20-FA3
VP1-08-70、VP1-12-70、VP1-15-70、VP1-20-70

2、VP2 單聯變量泵（中大排量 30/40）

VP2-30-FA3、VP2-40-FA3、VP2-30-70、VP2-40-70

3、DF 雙聯子母變量泵（高低壓組合）

VP-DF20/20、VP-DF30/20、VP-DF30/30、VP-DF40/30、VP-DF40/40

4、YVP 新款低噪變量泵

YVP2-30-70、YVP2-40-70、YVP-DF30/20

二、高壓齒輪泵（HGP、CB 系列）

HGP 外嚙合齒輪泵

HGP-1A-F2R、HGP-1A-F3R、HGP-1A-F4R、HGP-1A-F6R、HGP-1A-F8R
HGP-2A-F10R、HGP-2A-F12R、HGP-2A-F16R、HGP-2A-F20R、HGP-2A-F25R

CB 液壓齒輪泵（工程機械款）

CBNA-13/1.8、2CB-13/1.8（劈木機雙聯泵）

三、SANYE 油壓內插電機（C 系列直連油泵 4 極 1450rpm）

電壓細分型號

常規 380V：全系列標配；出口 440V/60Hz：后綴 + 440（C03-43BO-440V）；220/380 通用：后綴 - 220/380

四、擺線潤滑泵（RBB 系列）

RBB-326Y2、RBB-410Y2、RBB-516Y2、RBB-620Y2

五、型號后綴釋義

1. FA3：法蘭安裝、380V；70：額定壓力 70bar
2. B0：帶安裝底座臥式；BO：無底座內插直聯油泵
3. DF：雙聯子母泵

六、配套搭配參考

• 0.75KW 電機 C01+VP1-20/HGP1A
• 2.2KW 電機 C03+VP2-30/PV2R1
• 3.7KW 電機 C04+VP2-40/PV2R2

一、型號釋義

• MS：國標鋁殼三相異步電動機系列，IEC標準設計，輕量化、低噪音、通用工業驅動型電機，適配油泵、風機、機床常規負載
• 90：機座中心高90mm，中小型標準機座，結構緊湊、通用性極強
• L：長鐵芯規格，相比S短機座，功率儲備更大、扭矩更足、溫升更低
• 6：6極電機，低速大扭矩設計，轉速平穩、運行沖擊小、適合靜音穩壓液壓工況

二、核心參數

• 產品類型：MS系列鋁合金殼體三相異步電動機（工業通用S1連續工作制）
• 額定功率：1.1KW
• 電機極數：6極
• 同步轉速：1000r/min
• 額定滿載轉速：910r/min（50Hz）
• 額定電壓：三相AC380V，50Hz；可定制三相220V/415V
• 額定電流：2.78A（380V標準工況）
• 功率因數：0.73
• 運行效率：72%
• 工作制：S1全天候連續工作制，支持24小時長期不間斷運行
• 絕緣等級：F級耐高溫絕緣，抗熱老化、耐輕微過載沖擊
• 防護等級：IP54/IP55，防塵、防濺水、防車間油污侵蝕
• 冷卻方式：IC411自扇風冷，散熱均勻穩定
• 殼體材質：壓鑄鋁合金，輕量化、散熱快、抗震動、不易銹蝕
• 安裝標準：IEC國標通用，支持B3臥式、B5立式法蘭、B14小法蘭安裝
• 標準軸徑：Φ24mm平鍵軸，可定制BO內插花鍵直插油泵專用軸
• 工作環境：環境溫度-15℃～40℃，海拔≤1000m

三、工作原理

MS90L-6屬于標準三相異步感應電機，三相交流電接入定子繞組后，產生120°相位差的勻速旋轉磁場，磁場切割轉子導條產生感應電流，形成電磁轉矩驅動轉子旋轉。因6極電機磁極對數多，磁場旋轉速度慢，實現低速大扭矩輸出。運行中轉差率穩定，轉速波動小、輸出動力平順，無高速?zèng)_擊，適配液壓泵需要平穩吸油、穩壓供油的工況，有效降低系統噪音與壓力脈動。

四、產品核心特點

• 6極低速大扭矩：低轉速高扭力輸出，起步平穩、無沖擊，油泵吸油更穩定，杜絕高速嘯叫、壓力脈動問題
• 鋁殼輕量化機身：鋁合金壓鑄殼體，重量輕、散熱性能遠超鑄鐵電機，長期連續運行溫升低、不易積熱
• 靜音低震運行：優化定子鐵芯與轉子動平衡設計，運行震動極小、噪音低，適配精密機床、靜音車間環境
• 耐用抗造：IP55高防護+F級絕緣，防塵防油污、耐高溫老化，適配木工、包裝、機床等常規車間復雜工況
• 通用性極強：90L標準機座尺寸，市面同規格MS、YS系列電機可直接互換，適配改裝、維保替換便捷
• 適配液壓工況優化：轉速匹配中小排量油泵，穩壓效果好，保壓漂移小，適合長期待機循環工況

五、適配油泵與工況

專為中小排量、需要低速靜音、平穩穩壓的液壓系統設計，完美適配常規輕型液壓站泵型：

• VUP-23靜音變量葉片泵、VP-20/VP-15低壓變量葉片泵
• HGP-2A小型高壓齒輪泵、各類15–23cc中小排量油泵
• 自動化工裝夾緊、機床輔助液壓、包裝機械、輕型升降液壓單元
• 對噪音、壓力平穩度要求高的精密低壓液壓系統

六、同機座型號功率對照（90機座）

• MS90S-6｜0.75KW：超輕載小排量泵適配
• MS90L-6｜1.1KW：20/23cc標準中輕載靜音標配
• MS90L-4｜1.5KW：4極高速常規工況

七、使用注意事項

• 嚴格按照標準右旋轉向運行，禁止反轉，反轉會導致油泵吸空嘯叫、無法建壓，拉傷泵芯組件。
• 液壓系統必須空載啟動，禁止帶壓啟停，減少液壓沖擊，保護電機與油泵精密配合結構。
• 油泵吸油管路需全程密封無漏氣，系統進氣會造成電機負載異常、發熱、壓力跳動、運行不穩。
• 保證三相電源平衡穩定，嚴禁缺相運行，缺相是電機燒毀的核心誘因，需定期檢查線路緊固狀態。
• 裝配油泵時輕裝輕放，禁止暴力敲擊軸頭，保證同軸度精準，避免偏心震動、異響與異常磨損。
• 禁止長期超負載、超壓運行，超出適配工況會導致電機熱積累、動力衰減、絕緣老化。
• 定期清理電機散熱鰭片與風扇灰塵油污，保障散熱通暢，避免密閉液壓站積熱高溫。
• 接線規范緊固、地線可靠接地，杜絕線路虛接、電壓不穩引發電機無力、異常發熱。

八、常見故障及排查

• 壓力上不去、出力偏弱：供電電壓偏低、油路進氣、油泵輕微內泄、負載偏大；校準電源電壓，封堵漏氣點，檢修油泵磨損狀態。
• 運行噪音偏大、震動異常：裝配同軸度偏差、軸承磨損、固定松動；重新校正裝配精度，緊固機座，更換老化軸承。
• 電機異常發燙：電源缺相、三相電流不平衡、散熱堵塞、油泵卡滯過載；排查電源故障，清理散熱結構，檢修油泵卡頓問題。
• 轉速不穩、壓力波動：系統油路進氣、油液污染、供電波動；徹底排空系統空氣，更換潔凈液壓油，穩定供電。
• 軸端滲油、密封失效：油封老化、軸面劃傷、安裝受力不均；更換全新油封，對角均勻鎖緊安裝螺栓。

本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.nochef.cn/dj/1208.html
