全懋CML壓力繼電器CPS01-35-1A 1AA 70-1油壓開關CPS03-275-1

CML-11 ，CML高壓齒輪泵

DEGB-22-L，DEGB-22-R，DEGB-26-L，DEGB-26-R

DHG-04-B11B-A220-N，DHG-04-B11B-D24-N，DHG-04-B2-A220-N，DHG-04-B2A-A220-N，DHG-04-B2A-D24-N，DHG-04-B2B-A220-N，DHG-04-B2B-D24-N，DHG-04-B2BS-A220-N，DHG-04-B2BS-D24-N，DHG-04-B2-D24-N，DHG-04-B3-A220-N，DHG-04-B3A-A220-N，DHG-04-B3A-D24-N，DHG-04-B3B-A220-N，DHG-04-B3B-D24-N，DHG-04-B3BS-A220-N，DHG-04-B3BS-D24-N，DHG-04-B3-D24-N，DHG-04-B4B-A220-N，DHG-04-B4B-D24-N，DHG-04-B8-A220-N，DHG-04-B8-D24-N，DHG-04-C10-A220-N，DHG-04-C10-D24-N，DHG-04-C11-A220-N，DHG-04-C11-D24-N，DHG-04-C12-A220-N，DHG-04-C12-D24-N，DHG-04-C2-A220-N，DHG-04-C2-D24-N，DHG-04-C3-A220-N，DHG-04-C3-D24-N，DHG-04-C4-A220-N，DHG-04-C4-D24-N，DHG-04-C5-A220-N，DHG-04-C5-D24-N，DHG-04-C60-A220-N，DHG-04-C60-D24-N，DHG-04-C7-A220-N，DHG-04-C7-D24-N，DHG-04-C8-A220-N，DHG-04-C8-D24-N，DHG-04-C9-A220-N，DHG-04-C9-D24-N，DHG-04-D2-A220-N，DHG-04-D2-D24-N，DHG-04-D3-A220-N，DHG-04-D3-D24-N

EG4-26，EG4-26-16，EGA-1.2-L，EGA-1.2-R，EGA-1.7-L，EGA-1.7-R，EGA-2.2-L，EGA-2.2-R，EGA-2.6-L，EGA-2.6-R，EGA-3.2-L，EGA-3.2-R，EGA-3.8-L，EGA-3.8-R，EGA-4.3-L，EGA-4.3-R，EGA-4.3-R，EGA-6.2-L，EGA-6.2-R，EGA-7.8-L，EGA-7.8-R

EGB-11-L，EGB-11-R，EGB-14-L，EGB-14-R，EGB-16-L，EGB-16-R，EGB-19-L，EGB-19-R，EGB-6-L，EGB-6-R，EGB-8-L，EGB-8-R

IGC-4F-20-L-20，IGC-4F-25-L-20，IGC-4F-25-R-20，IGC-4F-32-L-20，IGC-4F-32-R-20，IGC-5F-100-L-20，IGC-5F-100-R-20，IGC-5F-125-L-20，IGC-5F-125-R-20，IGC-5F-40-L-20，IGC-5F-40-R-20，IGC-5F-50-L-20，IGC-5F-50-R-20，IGC-5F-64-L-20，IGC-5F-64-R-20，IGC-6F-80-L-20，IGC-6F-80-R-20

IGF-4-25 ，IGF-4-25/32

IGH-21-8-R，IGH-2E-3.5-R，IGH-2E-3.5-R，IGH-2E-5-R，IGH-2E-5-R，IGH-2E-6.5-R，IGH-2E-6.5-R，IGH-2E-8-R，IGH-2E-8-R，IGH-2F-3.5-R，IGH-2F-3.5R-20，IGH-2F-5-R，IGH-2F-6.5-R，IGH-2F-8-R，IGH-2L，IGH-3E-10，IGH-3E-10-R，IGH-3E-13-R，IGH-3E-13-R，IGH-3E-16-R，IGH-3E-16-R，IGH-3F-10-20，IGH-3F-10-R，IGH-3F-10-R，IGH-3F-10-R，IGH-3F-13-R，IGH-3F-13-R，IGH-3F-13-R，IGH-3F-16-R，IGH-3F-16-R，IGH-3F-16-R，IGH-4E-20-R，IGH-4E-20-R，IGH-4E-25-R，IGH-4E-25-R，IGH-4E-32-R，IGH-4E-32-R，IGH-4F-20-20，IGH-4F-20-R，IGH-4F-20-R，IGH-4F-25，IGH-4F-25-R，IGH-4F-25-R，IGH-4F-32-R，IGH-4F-32-R，IGH-5E-40-R，IGH-5E-40-R，IGH-5E-50，IGH-5E-50-R，IGH-5E-64-R，IGH-5E-64-R，IGH-5F-40，IGH-5F-40-R，IGH-5F-40-R，IGH-5F-50-R，IGH-5F-50-R，IGH-5F-64-R，IGH-5F-64-R，IGH-6F-100-R，IGH-6F-125.IGC-4F-20-R-20，IGH-6F-80-R

IGM-2E-3.5-R，IGM-2E-5-R，IGM-2E-6.5-R，IGM-2E-8-R，IGM-2F-3.5-R，IGM-2F-3.5R-20，IGM-2F-5-R，IGM-2F-6.5-R，IGM-2F-8-R，IGM-3E-10-R，IGM-3E-13-R，IGM-3E-16-R，IGM-3F-10-20，IGM-4-25，IGM-4E-20-R，IGM-4E-25-R，IGM-4E-32-R，IGM-4F-20-20，IGM-4F-20-R，IGM-4F-25-R，IGM-4F-32-R，IGM-5E-40-R，IGM-5E-50-R，IGM-5E-64-R，IGM-5F-40，IGM-5F-40-R，IGM-5F-50-R，IGM-5F-64-R

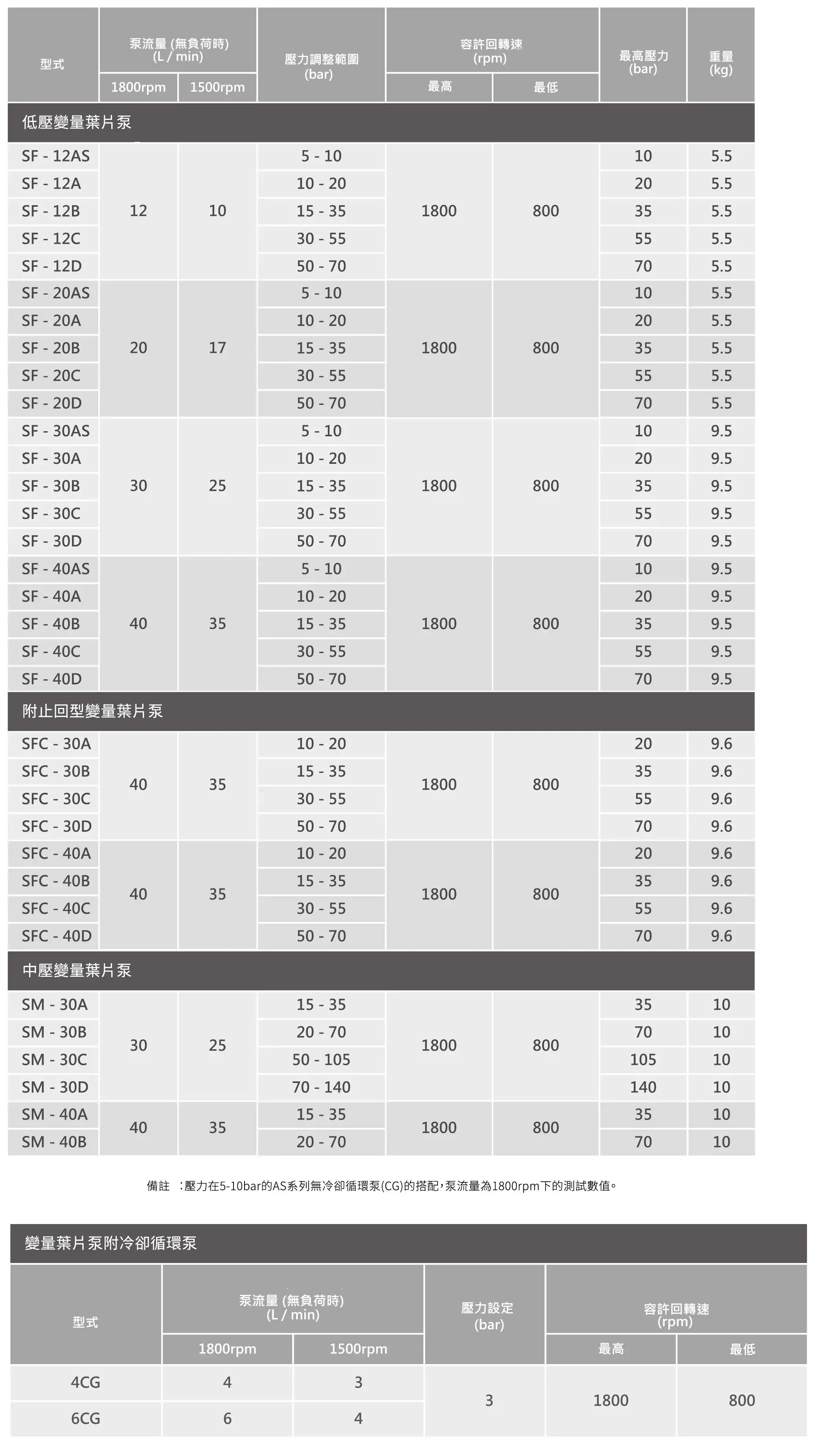

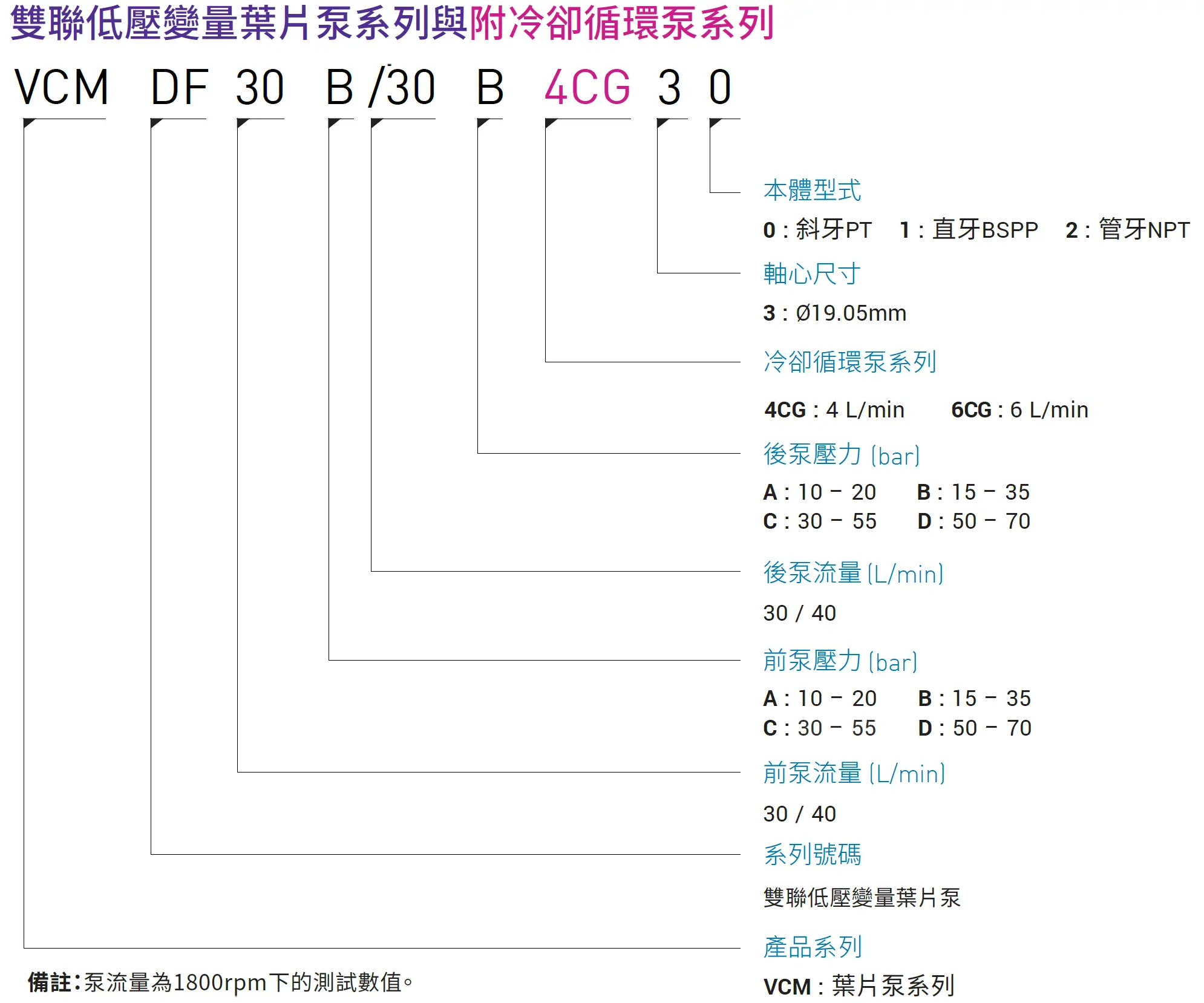

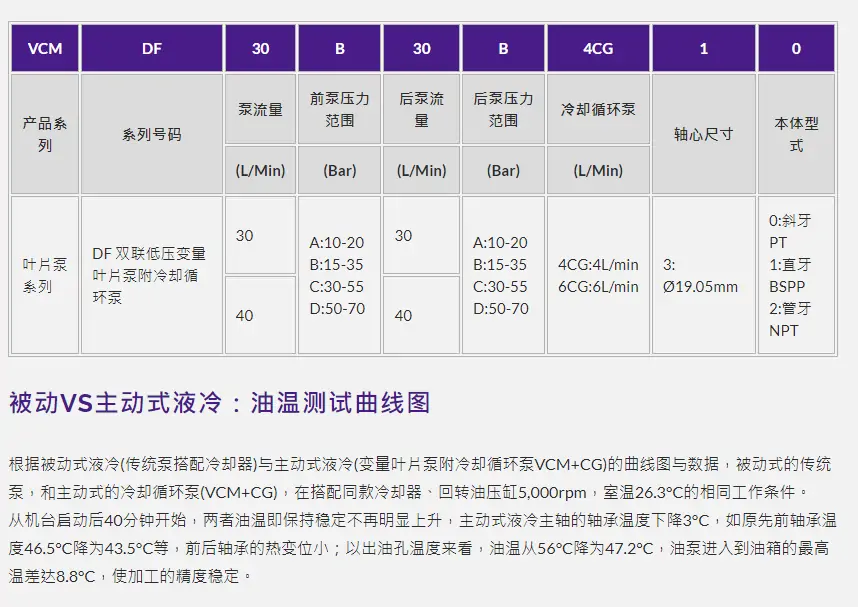

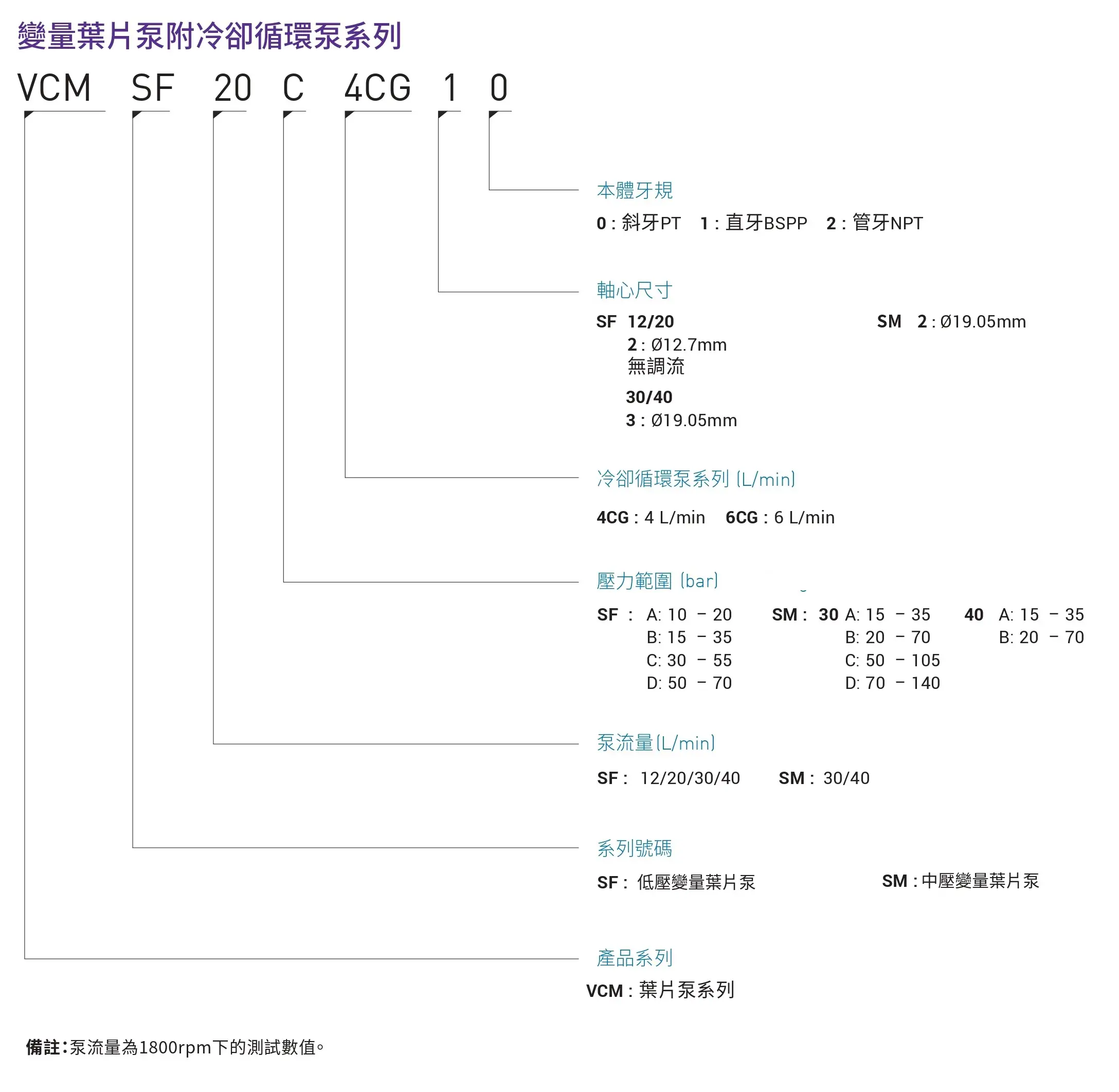

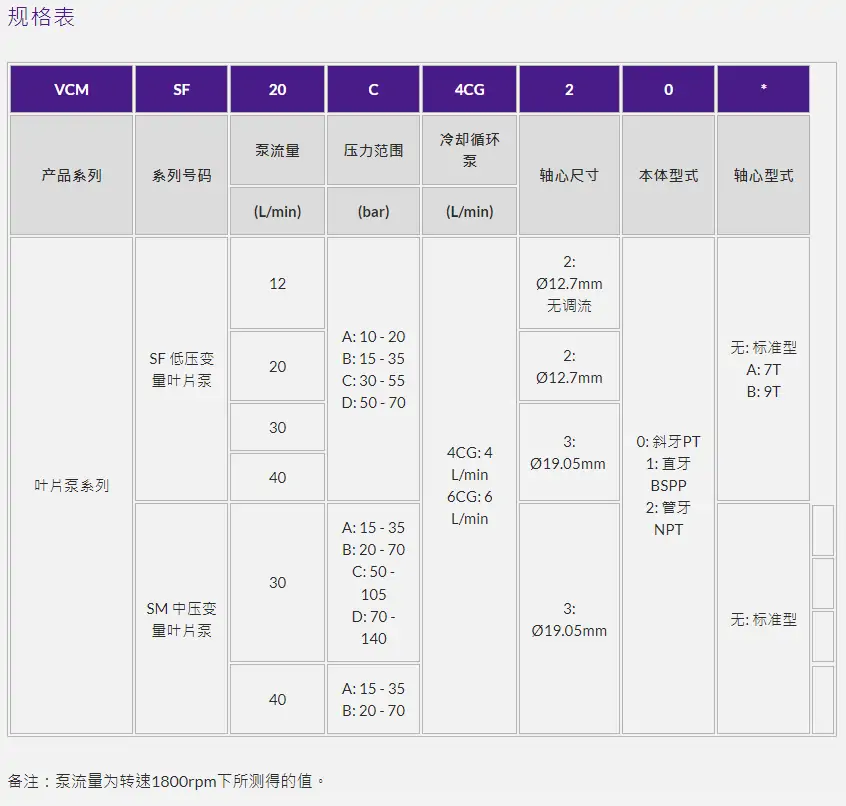

VCM-40D-20，VCM-40D-20，VCM-40D-20，VCM-DF-12A/12A-10，VCM-DF-12B/12B-10，VCM-DF-12C/12C-10，VCM-DF-12D/12D-10，VCM-DF20-20B-10，VCM-DF20-20D-10，VCM-DF-20A/20A-10，VCM-DF-20B/20B-10，VCM-DF-20C/20C-10，VCM-DF-20D/20D-10，VCM-DF2-OC-12A-10，VCM-DF30-30B-10，VCM-DF-30A/30A-10，VCM-DF-30B/30B-10，VCM-DF-30C/30C-10，VCM-DF-30D/30D-10，VCM-DF-30D-30D-10，VCM-DF40-40D-10，VCM-DF-40A/40A-10，VCM-DF-40B/40B-10，VCM-DF-40C/40C-10，VCM-DF-40D/40D-10，VCM-DFOC-40C-1，VCM-SF-12A-10，VCM-SF-12A-10，VCM-SF-12A-10，VCM-SF-12A-10，VCM-SF-12B-10，VCM-SF-12B-10，VCM-SF-12B-10，VCM-SF-12B-10，VCM-SF-12C-10，VCM-SF-12C-10，VCM-SF-12C-10，VCM-SF-12C-10，VCM-SF-12D-10，VCM-SF-12D-10，VCM-SF-12D-10，VCM-SF-12D-10，VCM-SF-15B-10，VCM-SF-20A-10，VCM-SF-20A-10，VCM-SF-20A-10，VCM-SF-20A-10，VCM-SF-20B-10，VCM-SF-20B-10，VCM-SF-20B-10，VCM-SF-20B-10，VCM-SF-20B-10，VCM-SF-20C-10，VCM-SF-20C-10，VCM-SF-20C-10，VCM-SF-20C-10，VCM-SF-20D-10，VCM-SF-20D-10，VCM-SF-20D-10，VCM-SF-20D-10，VCM-SF-20D-10，VCM-SF-20D-10，VCM-SF-30A-20，VCM-SF-30A-20，VCM-SF-30A-20，VCM-SF-30A-20，VCM-SF-30B-10，VCM-SF-30B-20，VCM-SF-30B-20，VCM-SF-30B-20，VCM-SF-30B-20，VCM-SF-30C-10，VCM-SF-30C-20，VCM-SF-30C-20，VCM-SF-30C-20，VCM-SF-30D-10，VCM-SF-30D-20，VCM-SF-30D-20，VCM-SF-30D-20，VCM-SF-40A-10，VCM-SF-40A-20，VCM-SF-40A-20，VCM-SF-40A-20，VCM-SF-40B-10，VCM-SF-40B-20，VCM-SF-40B-20，VCM-SF-40B-20，VCM-SF-40B-20，VCM-SF-40B-20，VCM-SF-40C-10，VCM-SF-40C-20，VCM-SF-40C-20，VCM-SF-40C-20，VCM-SF-40D-10，VCM-SFC-15B-10，VCM-SFC-15D-10，VCM-SFC-20B-10，VCM-SFC-20D-10，VCM-SFC-30B-10，VCM-SFC-30D-10，VCM-SFC-40B-10，VCM-SFC-40D-10，VCM-SFII-20C-10，VCM-SFII-20D-10，VCM-SFII-30C-20，VCM-SFII-30D-20，VCM-SFII-40C-20，VCM-SM-30-A-20，VCM-SM-30-A-20，VCM-SM-30-B-20，VCM-SM-30-B-20，VCM-SM-30-C-20，VCM-SM-30-C-20，VCM-SM-30D-20，VCM-SM-30-D-20，VCM-SM-30-D-20，VCM-SM-40-A-20，VCM-SM-40-A-20，VCM-SM-40-B-20，VCM-SM-40-B-20，VCM-SM-40-C-20，VCM-SM-40-C-20，VCM-SM-40D-20，VCM-SM-40-D-20，VCM-SM-40-D-20

CPS（Control and Protective Switching Device），全稱控制與保護開關電器，是一種高度集成化的低壓電器，常被稱為 “CPS 繼電器” 或 “綜合保護器”。它不是傳統意義上的電磁繼電器，而是將斷路器、接觸器、熱繼電器、隔離器等多種功能集于一體的多功能電器，主要用于電動機和配電回路的控制與保護。

一、核心定義與標準

• 全稱：Control and Protective Switching Device（控制與保護開關電器）
• 國標：GB 14048.9
• 國際標準：IEC 60947-6-2
• 本質：一體化集成產品，替代傳統 “斷路器 + 接觸器 + 熱繼電器” 的組合方案。

二、基本結構

CPS 采用模塊化結構，主要由以下部分組成：

1. 主觸頭系統：承載主回路電流（三相）。
2. 操作機構：電磁操作（電動控制）+ 手動應急操作（紅色手柄）。
3. 脫扣器：
4. 智能控制器（核心）：監測電流、電壓，設定保護參數，驅動脫扣。
5. 輔助觸點組：提供狀態信號（常開 / 常閉），用于 PLC 聯動或指示燈。
6. 顯示單元：LED 數碼管或指示燈，顯示電流、故障類型（過載 / 短路 / 缺相）。

三、核心功能（控制 + 保護）

1. 控制功能（等效接觸器）

• 遠程自動控制：接受 AC220V/DC24V 信號，由 PLC、按鈕控制啟停。
• 就地手動控制：面板旋鈕 / 手柄，可緊急分?jǐn)?、隔離檢修。
• 頻繁操作：適合電機啟停、正反轉等工況。

2. 保護功能（核心優勢）

• 短路保護：瞬時脫扣，分?jǐn)喽搪冯娏鳎↖CU 可達 50kA）。
• 過載保護：反時限特性，模擬熱繼電器，Class 10/20/30。
• 斷相 / 缺相保護：三相電流不平衡時動作，防止電機燒毀。
• 欠壓 / 失壓保護：電壓過低或斷電時脫扣，防止自啟動。
• 堵轉保護：電機卡住時大電流快速切斷。
• 漏電保護（可選）：附加模塊實現接地故障保護。

3. 隔離功能

• 具有明顯斷開點，可作為檢修隔離開關使用。

四、主要技術參數（常用規格）

• 額定電壓：AC 400V / 690V
• 額定電流：6.3A, 12A, 16A, 25A, 32A, 45A, 63A, 100A, 125A
• 控制功率：0.05kW ~ 50kW（對應電機）
• 控制電源：AC220V, DC24V
• 短路分?jǐn)嗄芰?/strong>：ICU = 50kA ~ 100kA
• 機械壽命：≥ 100 萬次
• 電壽命：≥ 10 萬次（AC-43，頻繁電機負載）

五、型號命名（以 KB0/CPS 為例）

CPS / KB0 - 45C / M25 / 02MF

• CPS/KB0：系列號
• 45：框架等級（最大電流 45A）
• C：標準型（M：智能型）
• M25：整定電流 25A
• 02：輔助觸點（2 常開）
• MF：消防型（F）

六、優勢對比：CPS vs 傳統組合

表格

七、典型應用場景

• 機床設備：車床、銑床、磨床電機控制
• 風機水泵：空調、消防、給排水系統
• 輸送機械：傳送帶、提升機
• 橡塑機械：注塑機、擠出機（你之前問的液壓系統常用）
• 建筑配電：配電箱、應急電源
• 冶金、紡織：頻繁啟動的電機回路

八、選型要點

1. 額定電流：≥ 電機額定電流（如 11kW 電機選 25A 或 32A）。
2. 框架等級：根據安裝空間與分?jǐn)嘁筮x擇。
3. 功能類型：
4. 控制電壓：DC24V（PLC 常用）或 AC220V。

九、總結

CPS 是液壓、機床、塑機等電控系統的理想核心元件。它簡化了你的 WH42 換向閥、EBG 齒輪泵、VCM 葉片泵等液壓設備的控制回路，用一個設備解決所有控制與保護問題，可靠性更高、維護更簡單、空間更省。
