VP-SF 是臺灣 / 日系標準的 低壓變量葉片泵（常見品牌：油研 YUKEN、峰昌 WINMOST、全懋 CML 等），主打 7MPa（70bar）級、自動壓力補償、低噪節能、結構緊湊，是機床、注塑機、鞋機、液壓站最常用的低壓變量泵。

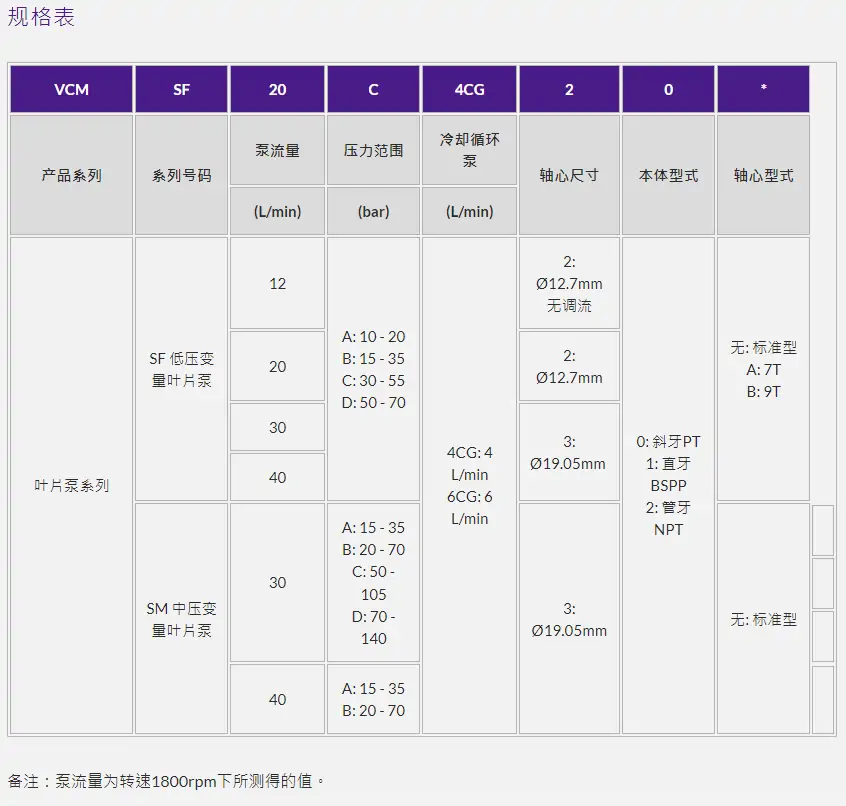

一、型號含義（以 VP-SF-20-D 為例）

• VP：變量葉片泵（Variable Vane Pump）
• SF：壓力補償型（自動變量）
• 20：規格代號（對應排量：12/20/30/40）
• D：壓力等級（A/B/C/D/E）
• R/L：轉向（軸視：R = 順時針，L = 逆時針）

二、結構與工作原理

核心結構

• 轉子 + 葉片 + 定子（圓形內孔）
• 轉子與定子偏心安裝
• 壓力補償閥 + 調壓彈簧
• 浮動配油盤（軸向補償）
• 內置調壓螺釘（可當溢流閥用）
• 工作過程

1. 旋轉 → 葉片離心甩出 → 吸油腔容積增大 → 吸油
2. 葉片帶油轉到壓油區 → 容積減小 → 壓油
3. 變量原理：

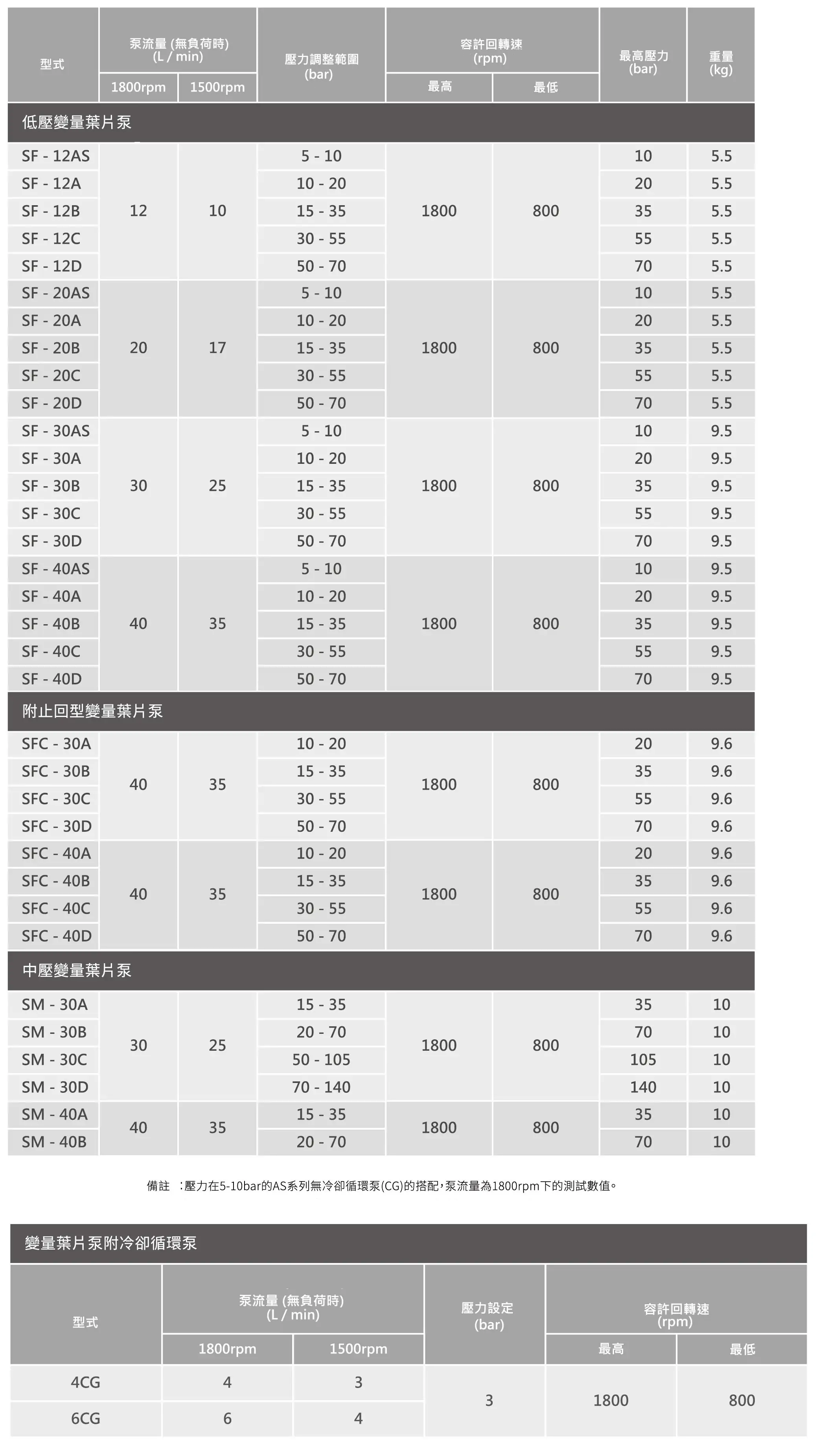

三、核心參數（通用標準）

表格

• 自動壓力補償：壓力達設定值后，流量最小化，省電、低發熱
• 內置調壓閥：可直接設定系統壓力，省去外置溢流閥
• 低噪平穩：雙葉片 / 圓弧葉片設計，振動小、噪音低
• 強自吸：允許較高吸油阻力，適合直接電機連接
• 效率高：容積效率 ≥92%，溫升低

四、調節方法（現場常用）

• 壓力調節
• 流量（排量）調節

五、VP-SF vs 定量葉片泵 vs 齒輪泵

表格

六、典型應用

• 金屬切削機床：車床、銑床、磨床（低壓、低噪、節能）
• 注塑機 / 鞋機：低壓鎖模、頂針、調模系統
• 液壓站 / 自動化設備：保壓、節能、小功率系統
• 工作母機：工作臺液壓、夾具、潤滑系統
• 替代場景：替換定量泵 + 溢流閥，節能 30%+

七、使用與維護要點

• 液壓油：ISO VG32（40℃粘度 30–50cSt）
• 油溫：15–65℃
• 泄油管：必須直接回油箱，背壓＜0.3bar
• 吸油：建議裝 100μm 過濾器，避免吸空
• 安裝：軸對中誤差＜0.02mm，避免懸臂負載
• 壽命：正常維護可達 8000–12000 小時

八、總結

VP-SF 是低壓變量葉片泵的工業標準：7MPa、自動壓力補償、內置調壓、低噪節能、結構緊湊。

適合 機床、注塑機、鞋機、小型節能液壓站，是定量泵的高效節能替代品。
