液壓系統減壓閥壓力不穩定故障分析

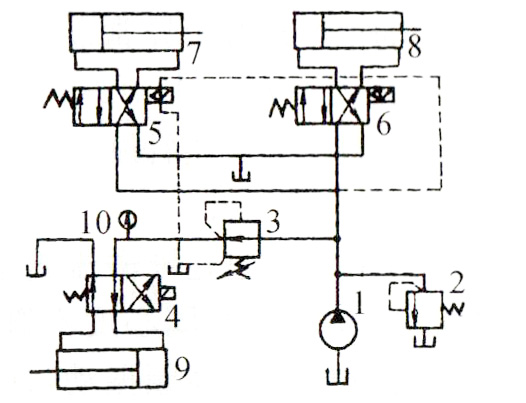

如下圖所示液壓系統 中。液壓泵為定量泵，主油路中液壓缸7和8分別由二位四通電液換向閥5和6控制運動方向，電液換向閥的控制油液來自主油路。液壓缸9由減壓閥減壓后的壓力油通過4、2換向閥控制伸出與縮回。電液換向閥控制油路與減壓閥的外泄油路全流后回油箱。

(一)故障現象

減壓閥后壓力波動大。

(二)故障原因

1、減壓閥閥前壓力的最低值低于減壓閥后的壓力值。

2、執行機構負載不穩定。在液壓缸減壓回路中，只有在執行機構具有足夠負載前提下，減壓閥前閥后壓力才能保持穩定值。即負載低于減壓閥調定值時，減壓閥后的壓力值隨負載而變化。

3、液壓缸的內外泄漏。

4、液壓油污染造成減壓閥動作不穩定或減壓閥本身故障。如減壓閥主閥芯由于贓物而卡死，閥后壓力就高于或低于調定值；如果其先導錐閥與閥座封閉不嚴，減壓閥的閥后壓力就低于調定值。

(三)故障排除

1、當主油路壓力低于減壓閥最低調定壓力時，在減壓閥前增設單向閥，單向閥與減壓閥間須增加蓄能器等。

2、更換液壓缸泄漏處密封件。

3、定期檢查液壓油是否變質，及時更換變質液壓油。
