KECHENG磁性開關CS1-J/F/U氣缸磁性感應開關D-A93/C73/Z73

CS1A020 CS1E020 CS1B1020 CS1B2020 CS1B3020

CS1B4020 CS1B5020 CS1B6020 CS1B7020 CS1B8020

DS1A020 DS1AN020 DS1B1020 DS1B2020 DS1B3020

DS1B4020 DS1B5020 DS1B6020 DS1B7020 DS1B8020

DMSGS-NPN DMSGS-PNP DMSHS-NPN DMSHS-PNP

CS1-M直插型 CS1-M-020-S12 CS1-M-020-S32

CS1-M-020-S20 CS1-M-020-S40 CS1-M-020-S16

CS1-M-020-S25 CS1-M-020-S10 CS1-J CS1-U CS1-G

CS1-S CS1-M CS1-F CS1A020 CS1E020

D-A93 D-Z73 D-C73 D-A73 CS1H020 D-M9N D-M9P

D-M9B CS1F020 CS1A020 CS1A030 CS1A050

DS1A020 DS1AN020 DS1A030 DS1A050 DS1AN030 DS1AN050

不銹鋼綁帶（大頭）F.U開關用

不銹鋼綁帶（小頭）S開關用

SC支架32-50(PM-6） 推薦  SC支架63(PM-8）  SC支架80-100(PM-10）

SC支架125(PM-12）  SC支架160(PM-16）

SI支架32-40  SI支架50-63  SI支架80  SI支架100

SI支架125  SI支架160

SU支架32-40  SU支架50-63  SU支架80  SU支架100

SU支架125  SU支架160  SC萬能支架（適合缸徑32-125）

乳白色 F-SC32-50SH  白色 F-SC63SH  米白色 F-SC80-100SH

淺灰色 F-SC125SH  深灰色 F-SC160-200SH  灰色 F-SC250SH

液壓系統冷卻器的位置設置問題

1、冷卻器一般安裝在液壓系統的回油路上或溢流閥的溢流管路上。油的發熱是由于大量高壓油從溢流閥中流出，此時，冷卻器應安設在溢流閥的泄油管路上。這樣，過熱的油在返回油箱之前溫度即行降低，安設冷卻器后，壓力損失一般為0. 01～0. lMPa。

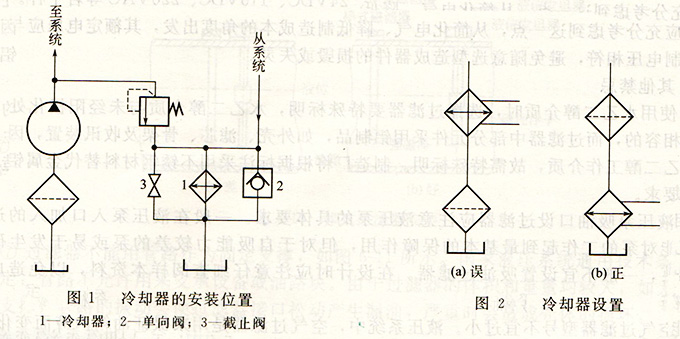

圖1為冷卻器的安裝位置示例。液壓泵輸出的壓力油直接進入系統，已發熱的回油和溢流閥溢出的油一起經冷卻器1冷卻后回到油箱。單向閥2用以保護冷卻器，當不需要冷卻器時打開截止閥3，可提供通道。

2、冷卻器不宜放置于回油過濾器前，如圖2所示，因經冷卻器后油溫降低，黏度增大，會使過濾器通流能力受到削弱，應盡量使冷卻器處于回油過濾器后，必要時可采用單獨冷卻回路。

冷卻器安裝在溢流閥泄油管路及液壓系統的回油管路上，這樣，過熱的油在返回油箱之前溫度即行降低，安設冷卻器后，壓力損失一般為0. 01～0. 1MPa。
