SANQIU 2GN75K 齒輪減速機 微型減速箱 低噪音高扭力 免保養

下面給你整理一份可直接存為 Word 的 SANQIU（三秋電機）完整型號匯總文檔（按系列分類，覆蓋常見全部型號）。

SANQIU（三秋電機）全型號匯總文檔

品牌：SANQIU（三秋電機）
主營：小型交流減速電機、調速電機、齒輪減速機、直流電機

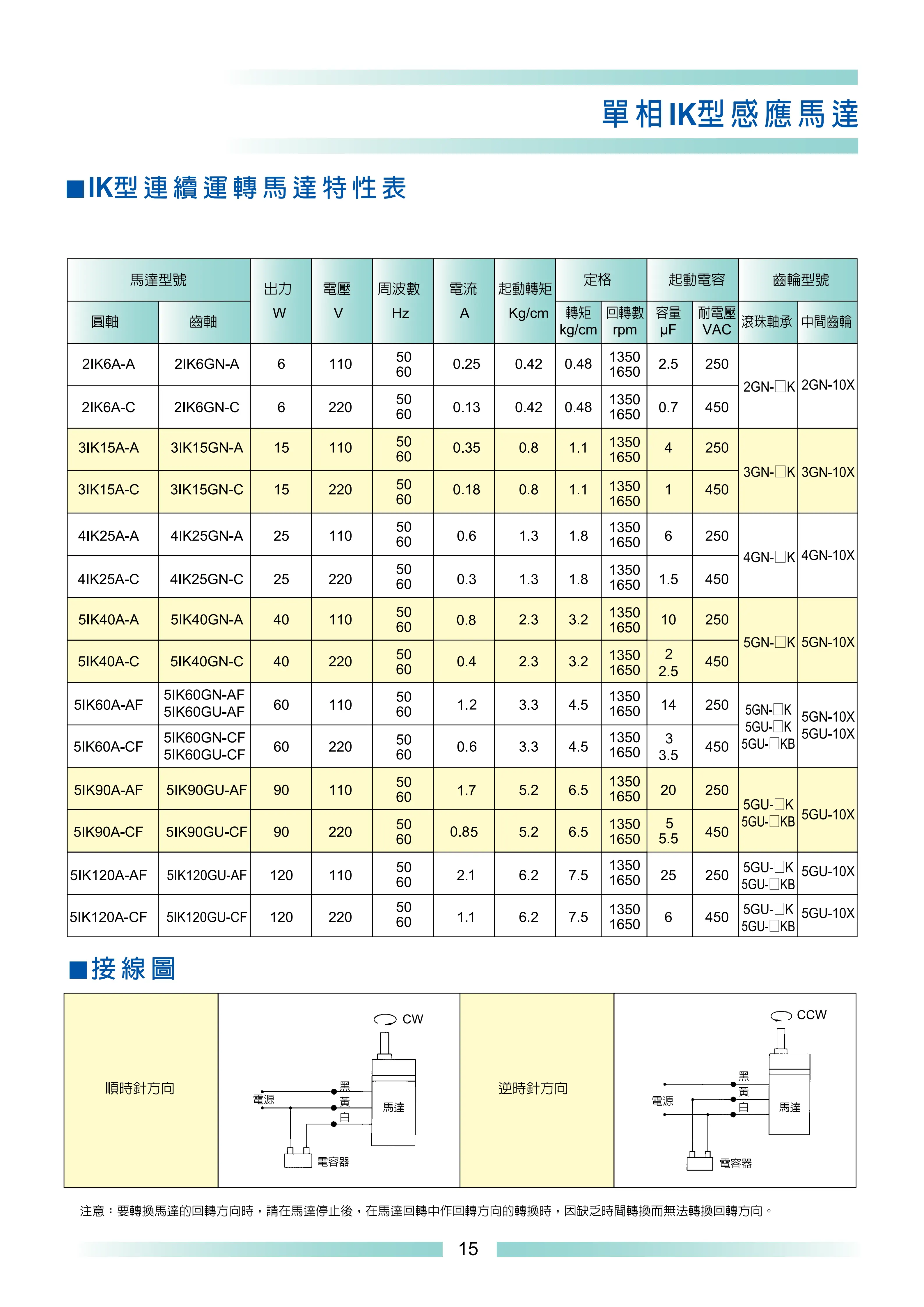

一、單相減速電機（IK 系列，110V/220V）

2IK 系列（6W）

• 2IK6GN?C、2IK6GN?M、2RK6GN?A、2RK6GN?C、2RK6GN?M
• 2GN3?1800K（減速箱）

3IK 系列（15W）

• 3IK15GN?A、3IK15GN?C、3IK15GN?M
• 3RK15GN?A、3RK15GN?C、3RK15GN?M
• 3GN3?1800K（減速箱）

4IK 系列（25W）

• 4IK25GN?A、4IK25GN?C、4IK25GN?M
• 4RK25GN?A、4RK25GN?C、4RK25GN?M
• 4GN3?1800K（減速箱）

5IK 系列（40W/60W/90W/120W）

• 5IK40GN?A、5IK40GN?C、5IK40GN?M
• 5IK60GN?A、5IK60GN?C、5IK60GN?M
• 5IK90GN?A、5IK90GN?C、5IK90GN?M
• 5IK120GN?A、5IK120GN?C、5IK120GN?M
• 5RK40GN?A、5RK40GN?C、5RK40GN?M
• 5RK60GN?A、5RK60GN?C、5RK60GN?M
• 5RK90GN?A、5RK90GN?C、5RK90GN?M
• 5RK120GN?A、5RK120GN?C、5RK120GN?M
• 5GN3?1800K、5GN5K、5GN10K、5GN15K、5GN20K、5GN30K、5GN50K、5GN60K、5GN75K、5GN100K、5GN120K、5GN150K、5GN180K（減速箱）

6IK 系列（140W/180W/200W）

• 6IK140GN?A、6IK140GN?C、6IK140GN?M
• 6IK180GN?A、6IK180GN?C、6IK180GN?M
• 6IK200GN?A、6IK200GN?C、6IK200GN?M
• 6RK140GN?A、6RK140GN?C、6RK140GN?M
• 6RK180GN?A、6RK180GN?C、6RK180GN?M
• 6RK200GN?A、6RK200GN?C、6RK200GN?M
• 6GN5K、6GN10K、6GN15K、6GN20K、6GN30K、6GN50K、6GN60K、6GN75K、6GN100K、6GN120K、6GN150K、6GN180K（減速箱）

二、調速電機（GU 系列，帶調速器）

5IK?GU 系列

• 5IK90GU?A、5IK90GU?C、5IK90GU?M
• 5IK120GU?A、5IK120GU?C、5IK120GU?M
• 5RK90GU?A、5RK90GU?C、5RK90GU?M
• 5RK120GU?A、5RK120GU?C、5RK120GU?M

6IK?GU 系列

• 6IK140GU?A、6IK140GU?C、6IK140GU?M
• 6IK180GU?A、6IK180GU?C、6IK180GU?M
• 6IK200GU?A、6IK200GU?C、6IK200GU?M
• 6RK140GU?A、6RK140GU?C、6RK140GU?M
• 6RK180GU?A、6RK180GU?C、6RK180GU?M
• 6RK200GU?A、6RK200GU?C、6RK200GU?M

三、三相減速電機（TK 系列，220V/380V）

3TK 系列（15W）

• 3TK15GN?A、3TK15GN?C

4TK 系列（25W）

• 4TK25GN?A、4TK25GN?C

5TK 系列（40W/60W/90W/120W）

• 5TK40GN?A、5TK40GN?C
• 5TK60GN?A、5TK60GN?C
• 5TK90GN?A、5TK90GN?C
• 5TK120GN?A、5TK120GN?C

6TK 系列（140W/180W/200W）

• 6TK140GN?A、6TK140GN?C
• 6TK180GN?A、6TK180GN?C
• 6TK200GN?A、6TK200GN?C

四、剎車電機（帶斷電剎車）

5IK?RGN 系列

• 5IK90RGN?CF、5IK120RGN?CF
• 5RK90RGN?CF、5RK120RGN?CF

6IK?RGN 系列

• 6IK140RGN?CF、6IK180RGN?CF、6IK200RGN?CF
• 6RK140RGN?CF、6RK180RGN?CF、6RK200RGN?CF

5IK?RGU 系列（剎車 + 調速）

• 5IK90RGU?CF、5IK120RGU?CF
• 5RK90RGU?CF、5RK120RGU?CF

6IK?RGU 系列（剎車 + 調速）

• 6IK140RGU?CF、6IK180RGU?CF、6IK200RGU?CF
• 6RK140RGU?CF、6RK180RGU?CF、6RK200RGU?CF

五、直流電機（DC 12V/24V）

24V 直流減速電機

• 24V?10W、24V?25W、24V?40W、24V?60W、24V?90W、24V?120W
• 配套減速箱：3GN/4GN/5GN/6GN 系列

六、常用減速箱速比（GN 系列）

• 3GN：3K、5K、10K、15K、20K、30K、50K
• 4GN：5K、10K、15K、20K、30K、50K
• 5GN：5K、10K、15K、20K、30K、50K、60K、75K、100K、120K、150K、180K
• 6GN：5K、10K、15K、20K、30K、50K、60K、75K、100K、120K、150K、180K

型號命名規則（便于你自查）

• 2/3/4/5/6：電機尺寸（2=6W，3=15W，4=25W，5=40–120W，6=140–200W）
• IK：單相；RK：單相可逆；TK：三相
• GN：普通；GU：調速；RGN：剎車；RGU：剎車 + 調速
• A：110V；C：220V；M：220V/380V
• 末尾 K：減速比；CF：剎車；UF：帶風扇

一、型號逐位釋義（GN全系統一編碼規則）

• 2：2系機座，標準60mm方形法蘭，是GN系列最小尺寸機座，適配2IK/2RK/2TK全系60mm法蘭微型電機，和4系、5系法蘭完全不互通，無法直接互換
• GN：第一代平行軸直齒減速箱，碳素鋼直齒齒輪，承載剛性優于同尺寸GH斜齒款，低速抗輕微沖擊，噪音略高于斜齒
• 75：公稱減速比1:75，屬于二級減速結構（15*5兩級配比），區別于100K以上三級減速，回程間隙更小、運轉穩定性更強
• K：滾珠軸承輸出結構，輸出軸雙側配備滾珠軸承，區別于B型含油軸承，支持長時間連續運轉、徑向負載能力提升40%
• 全系機座尺寸速記：2系=60mm、4系=70mm、5系=90mm；2GN僅適配6W/10W極小功率電機，嚴禁搭配25W及以上電機，極易斷齒崩箱

二、機械尺寸&接口參數

• 電機輸入孔徑：Φ6mm，匹配2系電機標準輸出軸，輸入軸平面對位，單顆M3頂絲鎖緊
• 輸出軸規格：Φ8mm，軸長22mm，內置3mm標準平鍵，適配微型同步輪、微型連桿、凸輪負載
• 外形尺寸：法蘭60×60mm，箱體總長59mm，二級減速緊湊型殼體，適合狹小治具內嵌安裝
• 安裝孔位：四角M5通孔，對角孔距48mm，市面所有國產/進口2系電機底板通用
• 油封結構：輸出軸單唇防塵油封，僅防塵防輕水霧，不具備防水噴淋能力

三、轉速、扭矩與負載限值（50Hz標準工況）

• 標配電機：2IK6GN-A（6W感應電機），電機空載轉速1350r/min
• 減速后輸出轉速：18r/min，滿載實際轉速16.8r/min，低速無明顯慣性滑行
• 額定連續輸出扭矩：3.2N·m，瞬時峰值沖擊扭矩4.5N·m，超過限值直接剪斷末級齒輪
• 容許徑向負載（軸端10mm處）：35N，僅適合同軸直連負載，禁止長懸臂偏心安裝
• 容許軸向負載：12N，禁止輸出軸承受軸向頂壓、推拉負載

四、內部結構與潤滑規范

• 齒輪級數：二級直齒減速，一級減速比1:15、二級1:5，無多余中間齒輪，回程間隙僅4°，適合簡易定位工位
• 齒輪材質：20Cr低碳合金鋼滲碳淬火，齒面HRC55-58，微型模數0.6，齒寬偏小，不耐重載沖擊
• 箱體材質：壓鑄ADC12鋁合金，輕量化壁厚，抗形變能力弱于4/5系箱體
• 潤滑配置：出廠填充微型低溫鋰基潤滑脂，填充量箱體55%，終身免維護、無需補脂、禁止開蓋加注油脂
• 軸承配置：輸入側含油軸承、輸出側雙側滾珠軸承，兼顧成本與低速耐用性

五、全系GN減速箱適配對照表

六、現場安裝鎖緊規范

• 頂絲鎖緊：M3頂絲，標準扭力0.7N·m，嚴禁扭力過大，2系輸入軸壁厚極薄，極易擠壓凹陷變形抱死
• 安裝姿態：支持水平、豎直正裝；禁止倒置長期使用，二級齒輪潤滑脂極易流向單側，造成單側齒面干磨異響
• 同軸度要求：同軸度≤0.08mm，微型齒輪模數極小，微小偏心就會出現持續嘯叫、齒輪單邊磨損
• 調速下限：搭配2系變頻電機最低35Hz，低于35Hz齒輪攪拌油脂發熱嚴重，1小時溫升可達65℃

七、2GN75K獨有注意事項（微型箱特有隱患）

• 禁止頻繁正反轉：每分鐘反轉≤3次，微型齒輪齒根強度低，頻繁換向極易直接崩齒，故障率遠高于4/5系
• 粉塵防護：微型齒輪間隙極小，細微粉塵進入箱內會直接卡死齒輪，粉塵工況必須加裝輸出軸防塵套
• 散熱限制：無獨立散熱風道，連續滿載運行單次不超過4小時，需要停機冷卻30分鐘，避免潤滑脂失效碳化
• 配件通用：輸出鍵、油封不可和4/5系互換，所有配件為2系專屬規格

八、高頻故障快速排查

• 低速周期性異響：頂絲松動、輸入軸偏心、潤滑脂碳化；重新對位鎖緊頂絲、更換原廠微型潤滑脂
• 輸出打滑空轉：輸入軸平面磨損、頂絲滑牙；更換電機輸入軸或整套減速箱，禁止二次擴孔修復
• 軸端輕微滲油：長期高溫運行油封老化；直接更換Φ8專用微型油封，無需拆解齒輪組
• 空載卡頓：齒輪錯位、內部碎屑卡滯；只能返廠拆解清理，現場無法無損拆解維修
