SANQIU 5IK90RGN-CF 調速減速電機 90W 單相 220V 流水線專用

下面給你整理一份可直接存為 Word 的 SANQIU（三秋電機）完整型號匯總文檔（按系列分類，覆蓋常見全部型號）。

SANQIU（三秋電機）全型號匯總文檔

品牌：SANQIU（三秋電機）
主營：小型交流減速電機、調速電機、齒輪減速機、直流電機

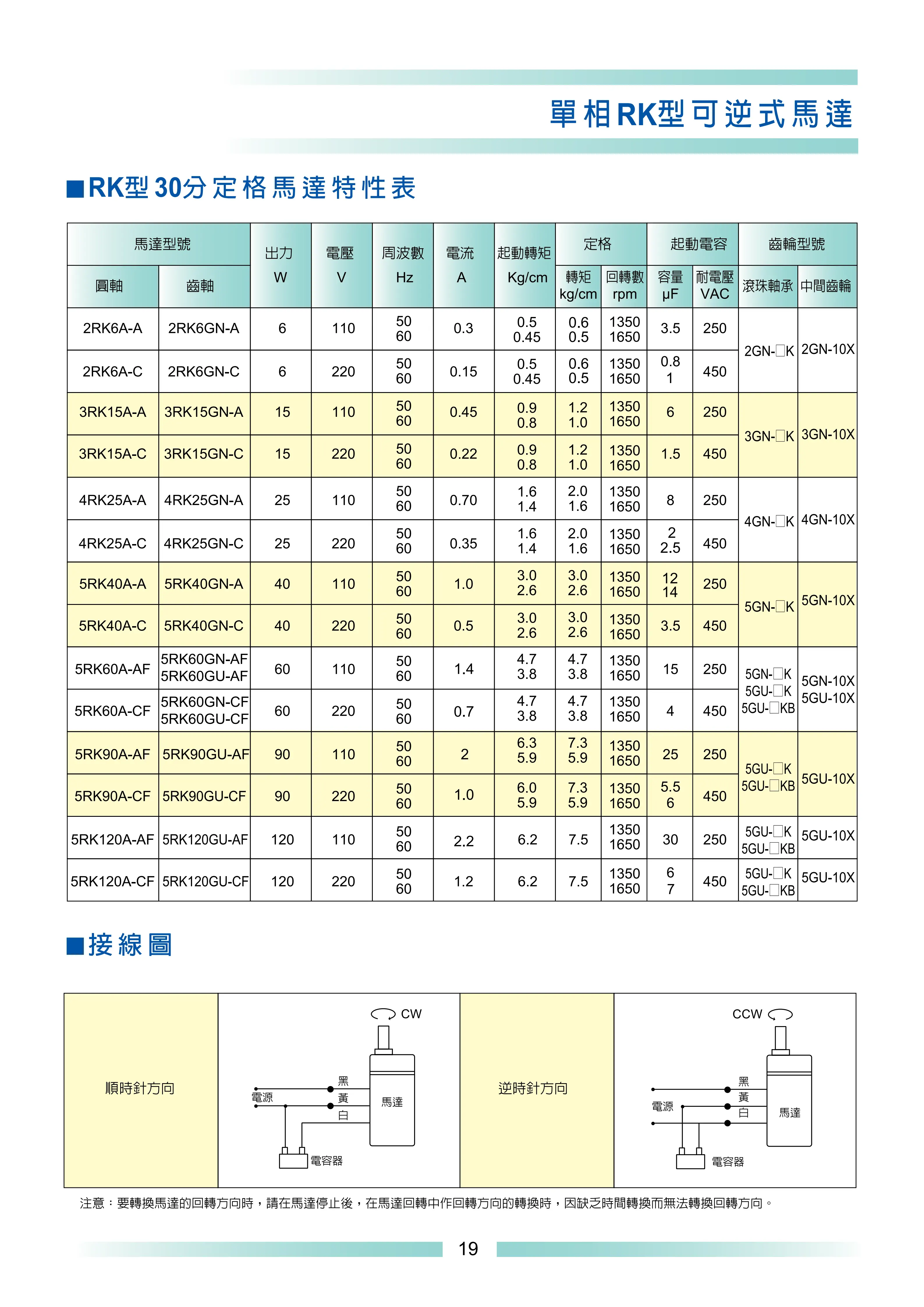

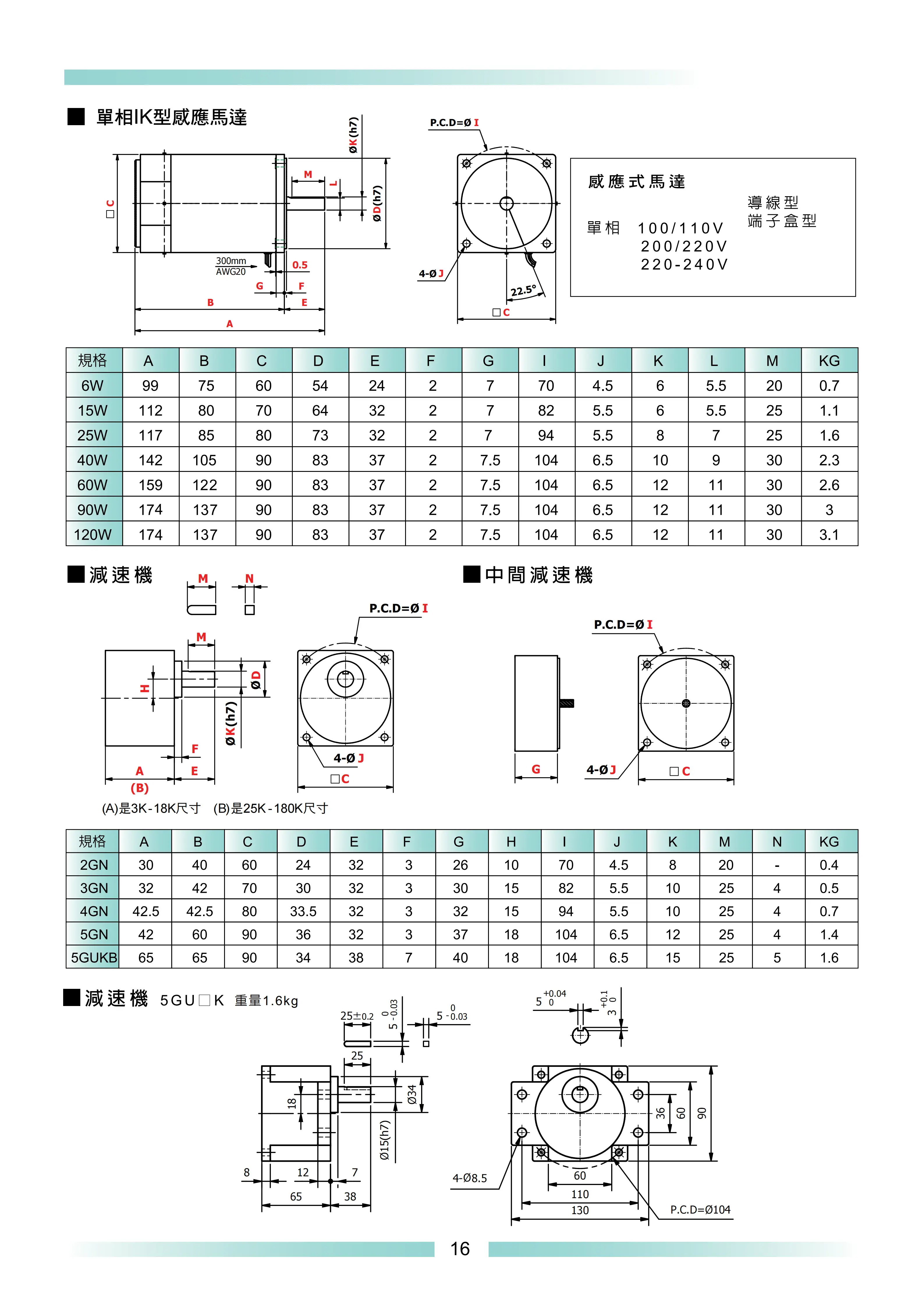

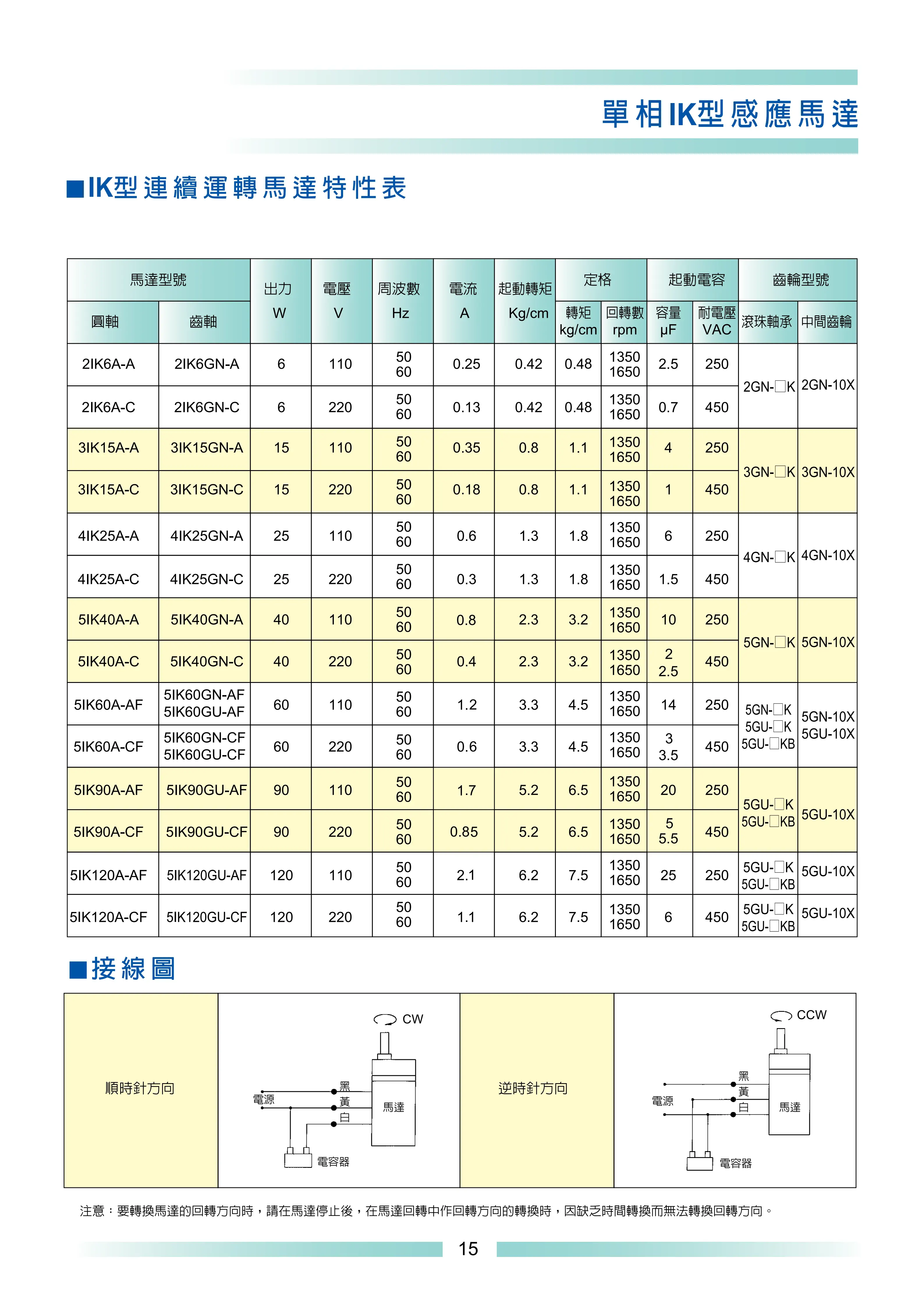

一、單相減速電機（IK 系列，110V/220V）

2IK 系列（6W）

• 2IK6GN?C、2IK6GN?M、2RK6GN?A、2RK6GN?C、2RK6GN?M
• 2GN3?1800K（減速箱）

3IK 系列（15W）

• 3IK15GN?A、3IK15GN?C、3IK15GN?M
• 3RK15GN?A、3RK15GN?C、3RK15GN?M
• 3GN3?1800K（減速箱）

4IK 系列（25W）

• 4IK25GN?A、4IK25GN?C、4IK25GN?M
• 4RK25GN?A、4RK25GN?C、4RK25GN?M
• 4GN3?1800K（減速箱）

5IK 系列（40W/60W/90W/120W）

• 5IK40GN?A、5IK40GN?C、5IK40GN?M
• 5IK60GN?A、5IK60GN?C、5IK60GN?M
• 5IK90GN?A、5IK90GN?C、5IK90GN?M
• 5IK120GN?A、5IK120GN?C、5IK120GN?M
• 5RK40GN?A、5RK40GN?C、5RK40GN?M
• 5RK60GN?A、5RK60GN?C、5RK60GN?M
• 5RK90GN?A、5RK90GN?C、5RK90GN?M
• 5RK120GN?A、5RK120GN?C、5RK120GN?M
• 5GN3?1800K、5GN5K、5GN10K、5GN15K、5GN20K、5GN30K、5GN50K、5GN60K、5GN75K、5GN100K、5GN120K、5GN150K、5GN180K（減速箱）

6IK 系列（140W/180W/200W）

• 6IK140GN?A、6IK140GN?C、6IK140GN?M
• 6IK180GN?A、6IK180GN?C、6IK180GN?M
• 6IK200GN?A、6IK200GN?C、6IK200GN?M
• 6RK140GN?A、6RK140GN?C、6RK140GN?M
• 6RK180GN?A、6RK180GN?C、6RK180GN?M
• 6RK200GN?A、6RK200GN?C、6RK200GN?M
• 6GN5K、6GN10K、6GN15K、6GN20K、6GN30K、6GN50K、6GN60K、6GN75K、6GN100K、6GN120K、6GN150K、6GN180K（減速箱）

二、調速電機（GU 系列，帶調速器）

5IK?GU 系列

• 5IK90GU?A、5IK90GU?C、5IK90GU?M
• 5IK120GU?A、5IK120GU?C、5IK120GU?M
• 5RK90GU?A、5RK90GU?C、5RK90GU?M
• 5RK120GU?A、5RK120GU?C、5RK120GU?M

6IK?GU 系列

• 6IK140GU?A、6IK140GU?C、6IK140GU?M
• 6IK180GU?A、6IK180GU?C、6IK180GU?M
• 6IK200GU?A、6IK200GU?C、6IK200GU?M
• 6RK140GU?A、6RK140GU?C、6RK140GU?M
• 6RK180GU?A、6RK180GU?C、6RK180GU?M
• 6RK200GU?A、6RK200GU?C、6RK200GU?M

三、三相減速電機（TK 系列，220V/380V）

3TK 系列（15W）

• 3TK15GN?A、3TK15GN?C

4TK 系列（25W）

• 4TK25GN?A、4TK25GN?C

5TK 系列（40W/60W/90W/120W）

• 5TK40GN?A、5TK40GN?C
• 5TK60GN?A、5TK60GN?C
• 5TK90GN?A、5TK90GN?C
• 5TK120GN?A、5TK120GN?C

6TK 系列（140W/180W/200W）

• 6TK140GN?A、6TK140GN?C
• 6TK180GN?A、6TK180GN?C
• 6TK200GN?A、6TK200GN?C

四、剎車電機（帶斷電剎車）

5IK?RGN 系列

• 5IK90RGN?CF、5IK120RGN?CF
• 5RK90RGN?CF、5RK120RGN?CF

6IK?RGN 系列

• 6IK140RGN?CF、6IK180RGN?CF、6IK200RGN?CF
• 6RK140RGN?CF、6RK180RGN?CF、6RK200RGN?CF

5IK?RGU 系列（剎車 + 調速）

• 5IK90RGU?CF、5IK120RGU?CF
• 5RK90RGU?CF、5RK120RGU?CF

6IK?RGU 系列（剎車 + 調速）

• 6IK140RGU?CF、6IK180RGU?CF、6IK200RGU?CF
• 6RK140RGU?CF、6RK180RGU?CF、6RK200RGU?CF

五、直流電機（DC 12V/24V）

24V 直流減速電機

• 24V?10W、24V?25W、24V?40W、24V?60W、24V?90W、24V?120W
• 配套減速箱：3GN/4GN/5GN/6GN 系列

六、常用減速箱速比（GN 系列）

• 3GN：3K、5K、10K、15K、20K、30K、50K
• 4GN：5K、10K、15K、20K、30K、50K
• 5GN：5K、10K、15K、20K、30K、50K、60K、75K、100K、120K、150K、180K
• 6GN：5K、10K、15K、20K、30K、50K、60K、75K、100K、120K、150K、180K

型號命名規則（便于你自查）

• 2/3/4/5/6：電機尺寸（2=6W，3=15W，4=25W，5=40–120W，6=140–200W）
• IK：單相；RK：單相可逆；TK：三相
• GN：普通；GU：調速；RGN：剎車；RGU：剎車 + 調速
• A：110V；C：220V；M：220V/380V
• 末尾 K：減速比；CF：剎車；UF：帶風扇

一、型號逐位釋義（和全系5系電機編碼完全統一）

• 5：5系標準機座，90mm方形法蘭，和5IK40GN-Y、5GN全系減速箱法蘭、安裝孔位100%互通，可直接原位替換無需改底板
• I：Induction感應異步電機，繞組耐溫穩定，適合長時間連續運轉，不可高頻極速正反轉
• K：內置雙極過熱熱保護器，繞組過載、堵轉溫升超標自動斷電，降溫后自動復位，無需人工復位
• 90：額定輸出功率90W，為5系常規大功率款，輸出扭矩是5IK40GN-Y的2.2倍
• R：阻尼調速繞組，適配單相面板調速器，區別于Y型變頻繞組，二者驅動器嚴禁混用
• GN：電機標準輸出軸Φ12mm，適配全系列5GN直齒減速箱，包含此前5GN180K，直接對接裝配
• CF：尾部外置獨立散熱風扇（Cooling Fan），風扇獨立通電，區別于內置自冷AF款，低速調速不會過熱
• 后綴區分速記：CF=外置獨立散熱風扇（調速專用）；AF=內置自冷風扇（定速專用）；Y=變頻繞組；R=調壓調速繞組，四類不可互換驅動

二、基礎電氣&機械核心參數

• 額定供電：單相AC220V/50Hz，主電機與散熱風扇共用一路220V電源，無需單獨布線
• 額定電流：滿載0.78A，空載電流0.42A；同步轉速1350r/min，滿載實際轉速1280r/min
• 絕緣等級：B級，繞組耐溫上限130℃，長期滿載繞組溫升≤72℃
• 工作制：S1全天候連續工作制，支持24h不間斷滿載運行，適配傳送帶、轉盤連續工位
• 調速區間：90~1350r/min（面板調壓調速），最低限速不得低于額定轉速30%，低于該值必須常開外置風扇
• 防護等級：IP40，前端法蘭防塵，尾部風扇鏤空，禁止粉塵、切削液直吹尾部
• 軸承配置：雙側密閉深溝球軸承，終身免維護潤滑，設計使用壽命15000小時

三、接線定義與實操接線規范（五線引出原廠標準）

• 線纜分組：電機本體三線（棕、白、黑）+散熱風扇兩線（紅、黑），兩組電路獨立內部并聯
• 標準正轉接線：公共黑線接零線N，棕線接火線L，白線懸空，電機正向運轉
• 反轉接線：斷電互換棕、白兩根繞組線，無需改動風扇線路，嚴禁帶電拔插端子
• 調速配套：必須搭配單相阻尼面板調速器，禁止變頻器驅動、禁止調壓變壓器驅動，會造成繞組磁飽和燒毀
• 風扇控制邏輯：電機通電風扇同步運轉，停機風扇延時30s停轉，散去殼體余熱，杜絕低速積熱

四、CF外置風扇獨有運行特性

• 解決行業痛點：普通RGN-AF自冷電機，轉速低于50%后內部風扇風量不足，30分鐘過熱停機；CF款不受電機轉速影響，恒定風量散熱
• 適配工況：長期低速調速、間歇性重載、密閉設備內部安裝（散熱差場景）
• 損耗說明：外置風扇額外功耗8W，整機總耗電小幅上升，不影響輸出扭矩
• 噪音指標：全速運行整機噪音≤58dB，低速調速噪音無明顯嘯叫，優于變頻電機

五、全系交流電機橫向?qū)Ρ葏R總（補齊最新機型）

六、減速箱適配規范

• 適配箱體：全系列5GN直齒減速箱（3K~180K），完美適配此前5GN180K，無需轉接墊片
• 裝配扭力：M4輸入頂絲扭力1.4N·m，大于4系電機，防止90W大扭矩造成輸入軸打滑
• 速比限制：速比＞120K時，建議調速最低上限40%轉速，避免大減速比齒輪攪拌油脂過熱

七、現場安裝硬性注意事項

• 尾部空間預留：風扇端面必須預留≥40mm通風間隙，禁止擋板遮擋，遮擋10分鐘即可觸發熱保護
• 同軸度要求：聯軸器/負載同軸度≤0.12mm，90W大扭矩偏心極易造成軸承快速磨損、殼體震動
• 布線隔離：電機動力線與PLC信號線間距≥15cm，阻尼調速回路諧波偏大，容易干擾周邊磁性開關信號
• 啟停規范：每分鐘點動≤10次，頻繁啟停會沖擊阻尼繞組，加速絕緣老化
• 環境防護：尾部風扇禁止加裝防塵網，網罩會降低散熱風量，粉塵工況采用側面導流防塵

八、高頻故障快速排查（CF獨有故障）

• 電機低速過熱、風扇不轉：風扇接線脫落、風扇電容損壞；單獨測量風扇兩端電壓，更換0.8μF原廠風扇電容
• 調速轉速跳動：調速器電壓不穩、繞組接線虛接；緊固端子、加裝單相電源濾波器
• 空載震動異響：尾部風扇動平衡偏移、葉片積灰；斷電清理葉片灰塵，校正風扇同軸度
• 熱保護頻繁跳閘：長期50%轉速以下滿載、通風堵塞；清理風道、上調最低運行轉速
