唯冠WINNERWOEK變量葉片泵VDF-SF-30 VDF-SF-40 油泵 液壓泵

一、葉片泵系列（PVF / PVL / PVDP / PVDF）

PVF 單聯定量葉片泵

PVF-20-70-11, PVF-30-70-11, PVF-40-70-11

PVL 雙聯定量葉片泵

PVL12-31-47-FR, PVL2-65-FR

PVDP 變量葉片泵（單聯）

PVDP-3-70-3-7-11

PVDF 變量雙聯葉片泵

PVDF-30-70-30-70-11

二、齒輪泵系列（HGP 全系列）

HGP-1A 高壓齒輪泵

HGP-1A-F1R-X-2B-10, HGP-1A-F2R-X-2B-10, HGP-1A-F3R-X-2B-10, HGP-1A-F4R-X-2B-10, HGP-1A-F5R-X-2B-10, HGP-1A-F6R-X-2B-10, HGP-1A-F8R-X-2B-10

HGP-2A 高壓齒輪泵

HGP-2A-F2R-X-2B-10, HGP-2A-F2.5R-X-2B-10, HGP-2A-F3R-X-2B-10

HGP-3A 高壓齒輪泵

HGP-3A-F11R-X-2B-10, HGP-3A-F17R-X-2B-10, HGP-3A-F19R-X-2B-10, HGP-3A-F19L, HGP-3A-F30R-X-2B-10

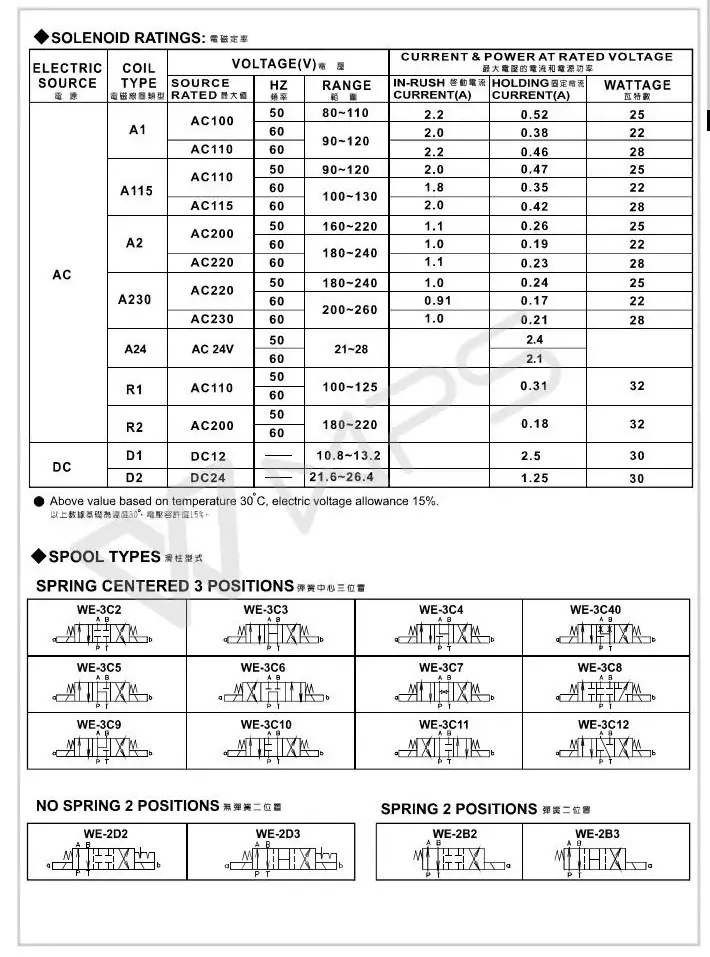

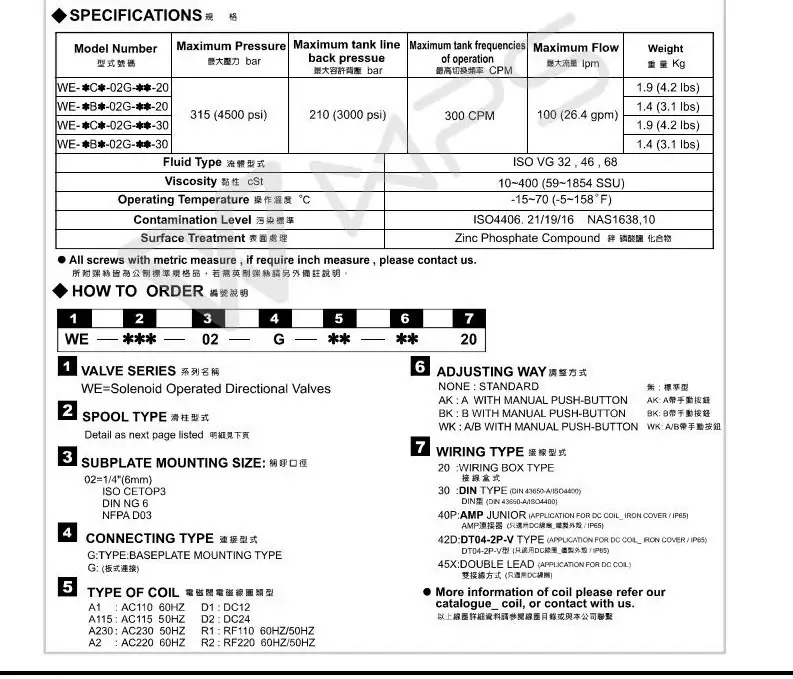

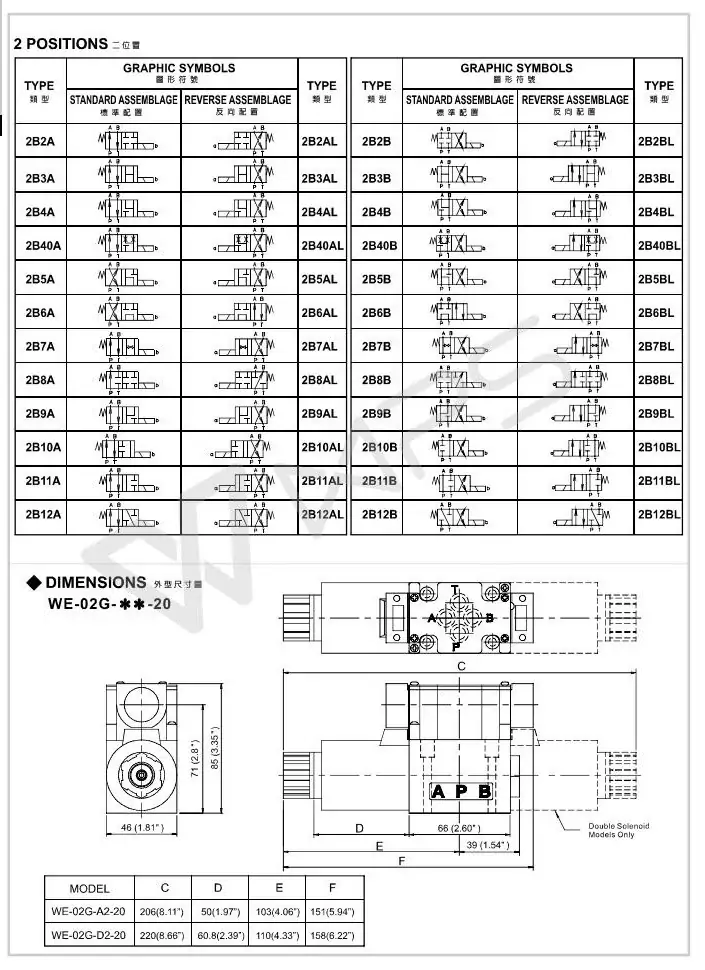

三、電磁換向閥（WE 系列）

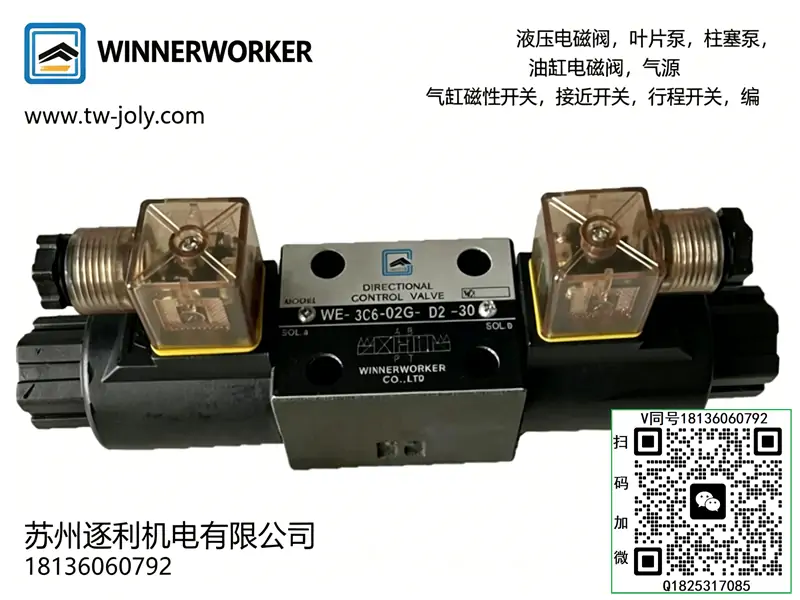

WE-3C2-02G-D2-30, WE-3C3-02G-D2-30, WE-3C4-02G-D2-30, WE-3C5-02G-D2-30, WE-3C6-02G-D2-30, WE-2B2-02G-D2-30

四、溢流閥 / 電磁溢流閥（DB / DBW / BG）

DBW 電磁溢流閥

DBW-10G-2-D2-30, DBW-03G-3-D2-30

BG 溢流閥

BG-03-0-30-A, BG-03-1-30-A, BG-06-0-30-A, BG-10-0-30-A

五、疊加閥系列（MPC / MTC / MRV 等）

MPC 液控單向閥

MPC-02W-20

MTC 單向節流閥

MTC-02-A-K-20

MRV 疊加溢流閥

MRV-02P-3-30

六、壓力繼電器（DNM）

DNM-02P-250K-21B, DNM-02W-250K-21B-51H

七、其他常見閥型號（補充）

DB-03G-3-30, DB-10G-2-30, SWH-G02-C2-D24

一、型號釋義

• VDF：單聯低壓變量葉片泵系列
• SF：結構安裝形式與油路配置代號
• 30：公稱排量規格 30mL/r

二、結構組成

整體鑄鐵泵體，內置轉子、葉片、定子偏心環、壓力反饋變量機構、調壓彈簧、壓力調節組件、前后端蓋、油封與軸承；
內置自動偏心調節結構，整體臥式一體式布局，無外置控制附件。

三、工作原理

電機驅動轉子旋轉，葉片依靠離心力與油壓緊貼定子內壁，形成封閉容腔完成吸油、壓油；
系統輕載時，定子偏心量大，輸出大流量，實現機構快速進給；
系統負載壓力上升至設定值，油壓推動變量機構改變定子偏心量，流量自動減小，進入高壓小流量保壓工況；
自動匹配負載需求，自適應變量穩壓。

四、核心技術參數

• 公稱排量：30 mL/r
• 額定工作壓力：常規中低壓等級
• 適配轉速范圍：900～1800 r/min
• 標準工況轉速：1450 r/min
• 工作介質：ISO VG32、VG46 抗磨液壓油
• 適用油溫：15℃～65℃

五、性能特點

1. 負載自適應變量，保壓階段流量降低，能耗低、發熱小；
2. 運轉平穩，壓力與流量脈動小，運行噪音低；
3. 內部配合精度高，內泄漏小，長期工作效率穩定；
4. 自帶壓力限定功能，可簡化液壓回路設計；
5. 結構簡單緊湊，拆裝維護方便，適合長時間連續運行。

六、安裝使用規范

1. 嚴格遵循泵體標注旋轉方向，禁止反轉運行；
2. 吸油管路密封嚴密、管徑匹配，杜絕漏氣造成吸空、異響、壓力抖動；
3. 油箱保持正常油位，吸油口配備合適精度濾網，阻隔雜質；
4. 壓力調節由低壓緩慢向上微調，禁止直接調至高壓極限；
5. 泵與電機對接需校正同軸度，避免偏磨、軸承損壞及軸封漏油；
6. 定期更換液壓油與濾芯，保持油液清潔，防止葉片卡滯、壓力異常。

七、適用工況

適用于中低壓常規液壓系統，作為液壓站動力源，配套機床、木工機械、輕工自動化設備、小型油壓機械等需要快速動作與保壓循環的油路場合。

本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.nochef.cn/yyf/1001.html
