唯冠WINNERWOEK變量葉片泵VPV2-30-70 VPV2-40-70

一、葉片泵系列（PVF / PVL / PVDP / PVDF）

PVF 單聯定量葉片泵

PVF-20-70-11, PVF-30-70-11, PVF-40-70-11

PVL 雙聯定量葉片泵

PVL12-31-47-FR, PVL2-65-FR

PVDP 變量葉片泵（單聯）

PVDP-3-70-3-7-11

PVDF 變量雙聯葉片泵

PVDF-30-70-30-70-11

二、齒輪泵系列（HGP 全系列）

HGP-1A 高壓齒輪泵

HGP-1A-F1R-X-2B-10, HGP-1A-F2R-X-2B-10, HGP-1A-F3R-X-2B-10, HGP-1A-F4R-X-2B-10, HGP-1A-F5R-X-2B-10, HGP-1A-F6R-X-2B-10, HGP-1A-F8R-X-2B-10

HGP-2A 高壓齒輪泵

HGP-2A-F2R-X-2B-10, HGP-2A-F2.5R-X-2B-10, HGP-2A-F3R-X-2B-10

HGP-3A 高壓齒輪泵

HGP-3A-F11R-X-2B-10, HGP-3A-F17R-X-2B-10, HGP-3A-F19R-X-2B-10, HGP-3A-F19L, HGP-3A-F30R-X-2B-10

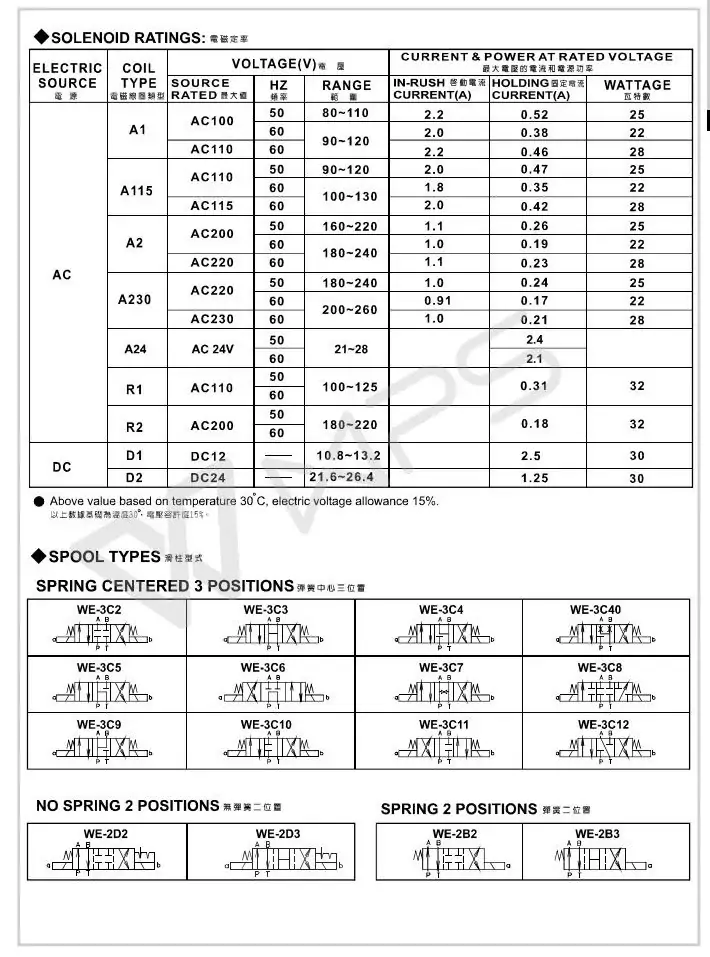

三、電磁換向閥（WE 系列）

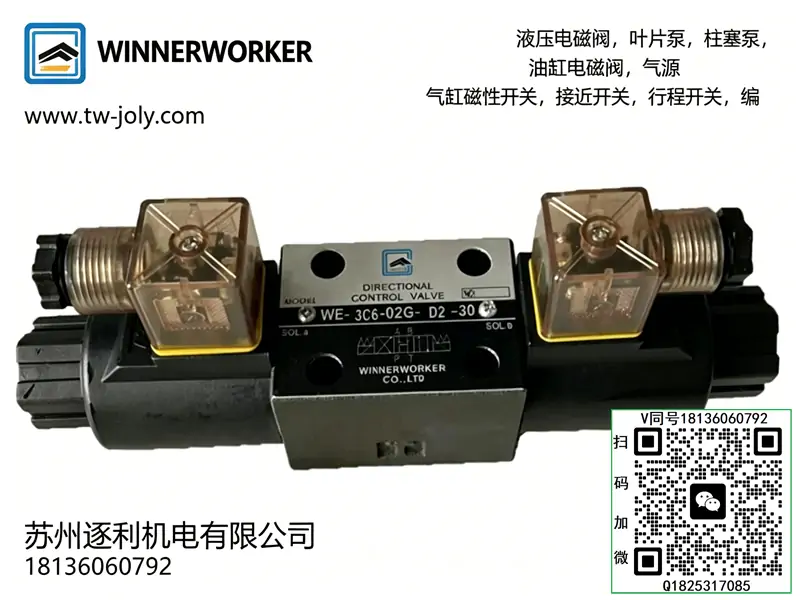

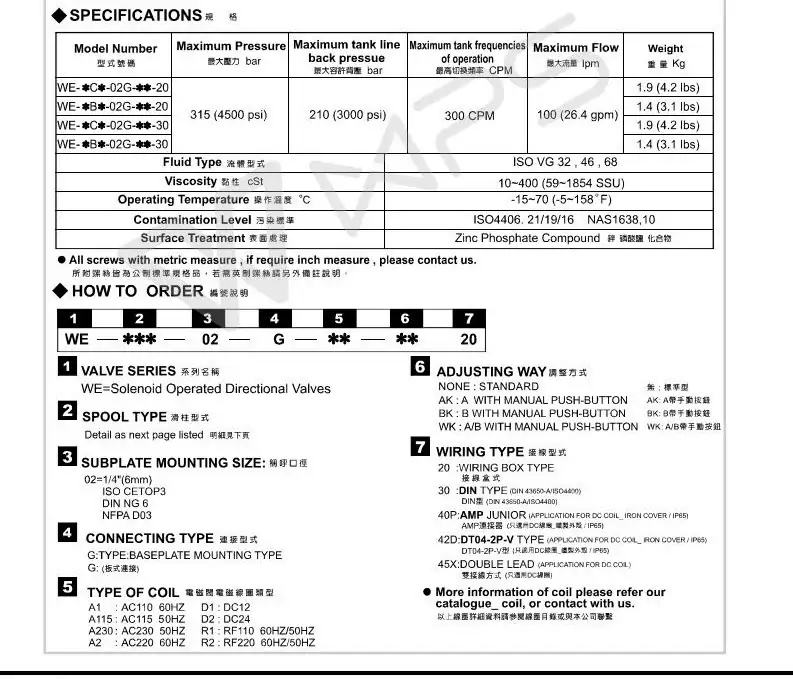

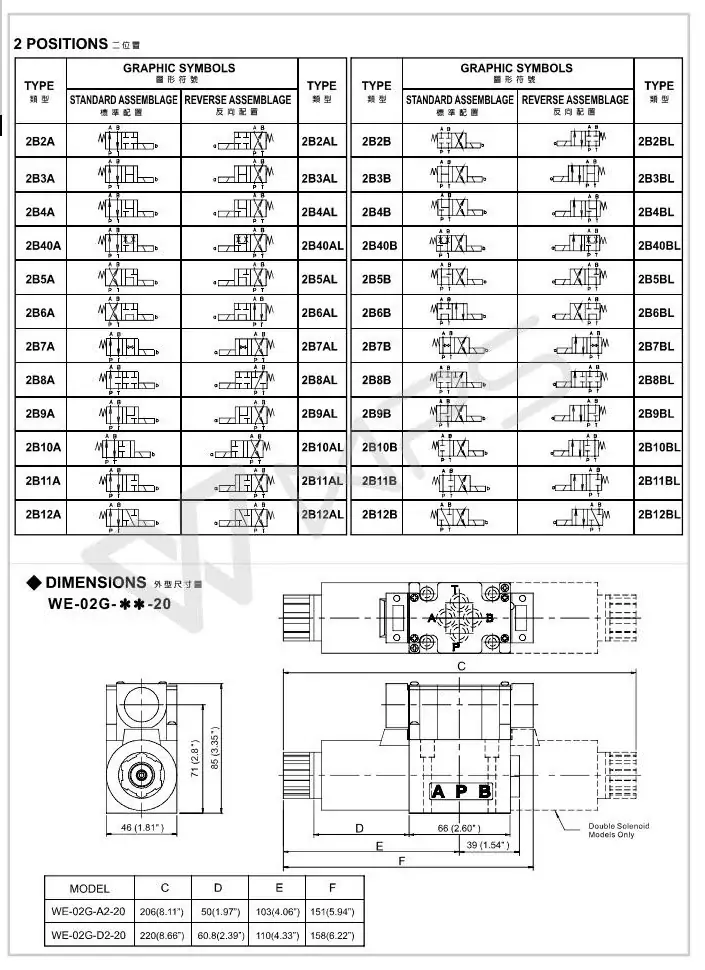

WE-3C2-02G-D2-30, WE-3C3-02G-D2-30, WE-3C4-02G-D2-30, WE-3C5-02G-D2-30, WE-3C6-02G-D2-30, WE-2B2-02G-D2-30

四、溢流閥 / 電磁溢流閥（DB / DBW / BG）

DBW 電磁溢流閥

DBW-10G-2-D2-30, DBW-03G-3-D2-30

BG 溢流閥

BG-03-0-30-A, BG-03-1-30-A, BG-06-0-30-A, BG-10-0-30-A

五、疊加閥系列（MPC / MTC / MRV 等）

MPC 液控單向閥

MPC-02W-20

MTC 單向節流閥

MTC-02-A-K-20

MRV 疊加溢流閥

MRV-02P-3-30

六、壓力繼電器（DNM）

DNM-02P-250K-21B, DNM-02W-250K-21B-51H

七、其他常見閥型號（補充）

DB-03G-3-30, DB-10G-2-30, SWH-G02-C2-D24

一、型號釋義

• VPV2：二段壓力限定式變量葉片泵系列
• 30：公稱排量規格 30 mL/r
• 70：最高設定壓力 7.0 MPa

二、結構組成

由泵體、轉子、葉片、定子偏心環、壓力反饋?zhàn)兞繖C(jī)構、調壓彈簧、壓力調節螺絲、前后端蓋、軸承及油封組成；內置自動偏心補償結構，整體臥式集成布局。

三、工作原理

轉子旋轉帶動葉片離心甩出，貼合定子內壁形成密閉容腔完成吸油、壓油；
空載輕載時定子偏心量大，輸出大流量，執行機構快速動作；
系統壓力升至設定值，油壓推動定子偏移減小偏心量，流量自動降低，轉為小流量高壓保壓，全程自適應變量，無需外加控制。

四、核心技術參數

• 公稱排量：30 mL/r
• 額定最高壓力：7.0 MPa
• 常規調壓范圍：3.0～7.0 MPa
• 適用轉速：900～1800 r/min
• 標準工況轉速：1450 r/min
• 工作介質：ISO VG32、VG46 抗磨液壓油
• 適用油溫：15℃～65℃

五、性能特點

1. 自動壓力流量變量，保壓階段減少輸出流量，節能低發熱；
2. 運轉平穩，流量脈動小，整機噪音低；
3. 內部間隙補償合理，內泄漏小，容積效率穩定；
4. 自帶壓力限定功能，可簡化液壓回路配置；
5. 結構模塊化，拆裝維護簡單，適合長時間連續運行。

六、安裝使用規范

1. 按泵體標識旋向運轉，禁止反轉；
2. 吸油管路密封可靠，不得漏氣，防止吸空、嘯叫、壓力波動；
3. 油箱油位保持標準高度，吸油口配置適配精度濾網；
4. 壓力調節必須由低壓逐步上調，嚴禁一次性調至極限高壓；
5. 泵與電機聯軸器校正同軸度，避免偏載磨損、軸封滲油；
6. 定期更換液壓油與濾芯，保持油液清潔，避免葉片、閥芯卡滯。

七、適用工況

適配中低壓液壓系統，作為液壓站動力源，應用于機床、木工機械、輕工設備、自動化工裝等需要快速進給與高壓保壓循環的油路。
