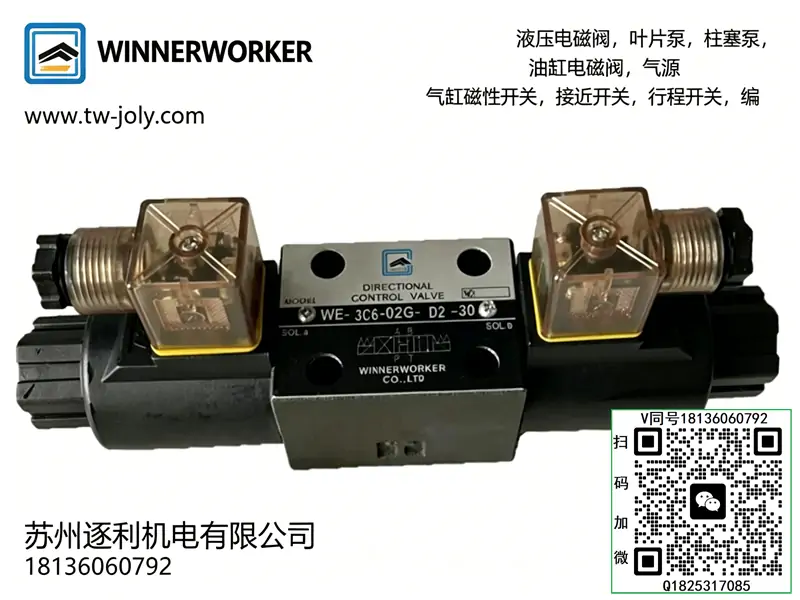

WINNERWORKER電磁換向閥WE-2D2-02G-D2-30唯冠導閥線圈，接線盒式

一、葉片泵系列（PVF / PVL / PVDP / PVDF）

PVF 單聯定量葉片泵

PVF-20-70-11, PVF-30-70-11, PVF-40-70-11

PVL 雙聯定量葉片泵

PVL12-31-47-FR, PVL2-65-FR

PVDP 變量葉片泵（單聯）

PVDP-3-70-3-7-11

PVDF 變量雙聯葉片泵

PVDF-30-70-30-70-11

二、齒輪泵系列（HGP 全系列）

HGP-1A 高壓齒輪泵

HGP-1A-F1R-X-2B-10, HGP-1A-F2R-X-2B-10, HGP-1A-F3R-X-2B-10, HGP-1A-F4R-X-2B-10, HGP-1A-F5R-X-2B-10, HGP-1A-F6R-X-2B-10, HGP-1A-F8R-X-2B-10

HGP-2A 高壓齒輪泵

HGP-2A-F2R-X-2B-10, HGP-2A-F2.5R-X-2B-10, HGP-2A-F3R-X-2B-10

HGP-3A 高壓齒輪泵

HGP-3A-F11R-X-2B-10, HGP-3A-F17R-X-2B-10, HGP-3A-F19R-X-2B-10, HGP-3A-F19L, HGP-3A-F30R-X-2B-10

三、電磁換向閥（WE 系列）

WE-3C2-02G-D2-30, WE-3C3-02G-D2-30, WE-3C4-02G-D2-30, WE-3C5-02G-D2-30, WE-3C6-02G-D2-30, WE-2B2-02G-D2-30

四、溢流閥 / 電磁溢流閥（DB / DBW / BG）

DBW 電磁溢流閥

DBW-10G-2-D2-30, DBW-03G-3-D2-30

BG 溢流閥

BG-03-0-30-A, BG-03-1-30-A, BG-06-0-30-A, BG-10-0-30-A

五、疊加閥系列（MPC / MTC / MRV 等）

MPC 液控單向閥

MPC-02W-20

MTC 單向節流閥

MTC-02-A-K-20

MRV 疊加溢流閥

MRV-02P-3-30

六、壓力繼電器（DNM）

DNM-02P-250K-21B, DNM-02W-250K-21B-51H

七、其他常見閥型號（補充）

DB-03G-3-30, DB-10G-2-30, SWH-G02-C2-D24

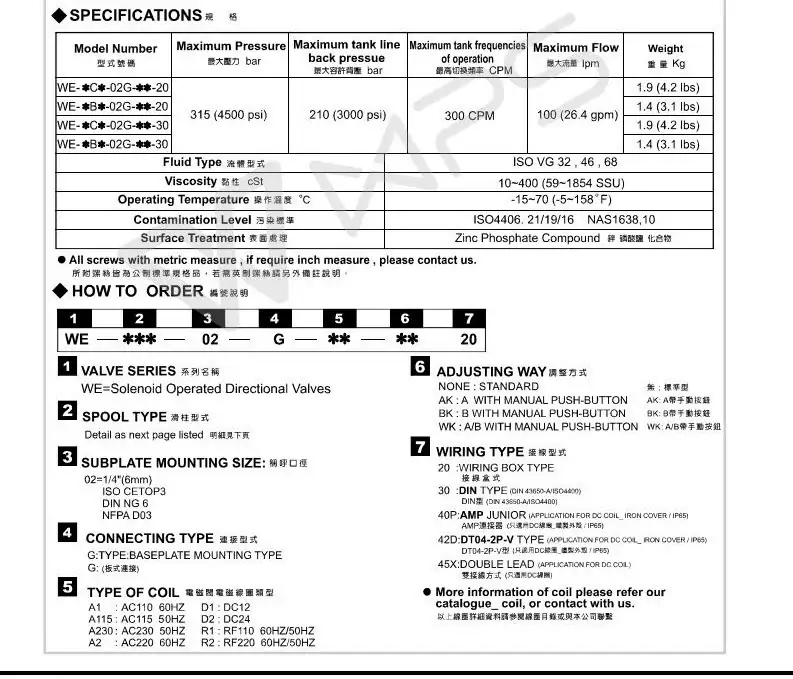

一、型號逐段釋義

• WE：濕式電磁換向閥系列
• 2D2：二位二通、閥芯機能型式代號
• 02G：02 規格、板式安裝結構
• D2：直流電磁鐵規格代號
• 30：生產設計版本系列

二、結構組成

由閥體、閥芯、復位彈簧、濕式電磁線圈、端蓋、密封組件、板式安裝油道孔構成；濕式線圈浸油式結構，耐溫、抗沖擊、壽命長。

三、工作原理

常態彈簧復位保持初始位；電磁線圈得電后，電磁力推動閥芯換向，改變油路通斷方向；斷電后彈簧自動復位，恢復原始油路狀態，實現油路通斷、切換控制。

四、核心技術參數

• 規格：02 標準通徑
• 安裝方式：板式安裝
• 工作壓力：常規最高 21MPa
• 適用流量：中小流量液壓回路
• 線圈型式：濕式直流電磁鐵
• 工作介質：ISO VG32、VG46 抗磨液壓油
• 適用油溫：15℃～65℃

五、性能特點

1. 濕式電磁鐵，運行溫升低、噪音小、耐用性強；
2. 閥芯配合精密，換向靈敏、動作可靠；
3. 板式標準安裝，通用性強、拆裝方便；
4. 內泄漏小，換向平穩無沖擊；
5. 結構緊湊，適配集成閥組安裝布局。

六、安裝使用規范

1. 按閥體油口標識正確接油管，嚴禁錯接；
2. 安裝板面平整，螺栓對角均勻鎖緊，防止閥體變形卡閥芯；
3. 線圈供電電壓嚴格匹配，避免燒線圈；
4. 保持液壓油清潔，定期過濾，防止雜質卡滯閥芯；
5. 管路無額外應力拉扯，避免長期形變滲油。

七、適用工況

機床液壓系統、自動化工裝、小型液壓站、輕工機械油路；用于油路通斷、分支切換、執行元件啟停控制。
