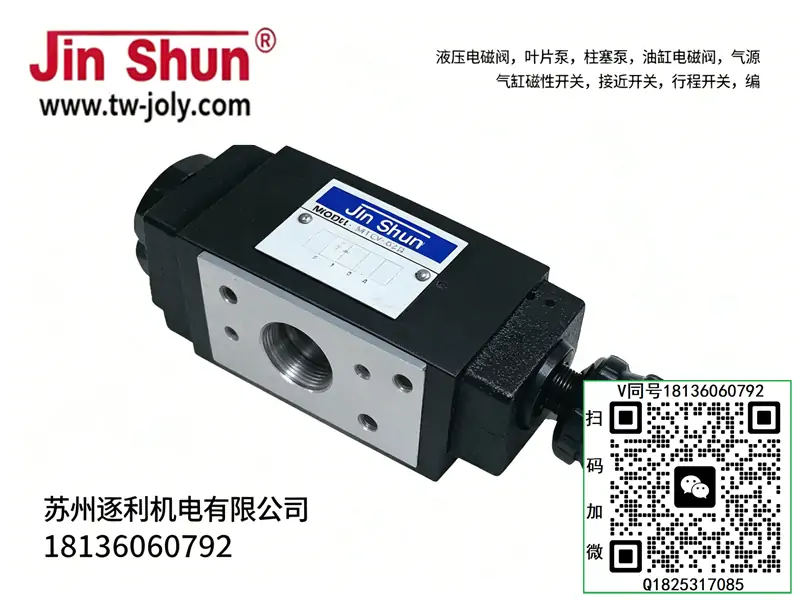

JINSHUN金順MSCV-02A MSCV-02B MSCV-03A/03B MSCV-04A MSCV-06抗衡閥

下面整理 JINSHUN（臺灣金順液壓） 全系列完整型號清單（液壓閥、葉片泵、齒輪泵、疊加閥、壓力閥、方向閥等）。

一、JINSHUN 變量葉片泵（VP 系列）

• VP-08-FA1
• VP-12-FA2
• VP-15-FA1
• VP-20-FA3
• VP-30-FA3
• VP-40-FA3
• VP-20-20（雙聯）
• VP-30-30（雙聯）
• VP-40-40（雙聯）

二、JINSHUN 電磁換向閥（DSG 系列，油研型）

02 通徑（6mm）

• DSG-02-2B2-DL/LW-24V/220V
• DSG-02-2B3-DL/LW-24V/220V
• DSG-02-2B8-DL/LW-24V/220V
• DSG-02-3C2-DL/LW-24V/220V
• DSG-02-3C3-DL/LW-24V/220V
• DSG-02-3C4-DL/LW-24V/220V
• DSG-02-3C6-DL/LW-24V/220V

03 通徑（10mm）

• DSG-03-2B2-DL/LW-24V/220V
• DSG-03-2B3-DL/LW-24V/220V
• DSG-03-2B8-DL/LW-24V/220V
• DSG-03-3C2-DL/LW-24V/220V
• DSG-03-3C3-DL/LW-24V/220V
• DSG-03-3C4-DL/LW-24V/220V
• DSG-03-3C6-DL/LW-24V/220V
• DSG-03-3C10-DL/LW-24V/220V
• DSG-03-3C12-DL/LW-24V/220V

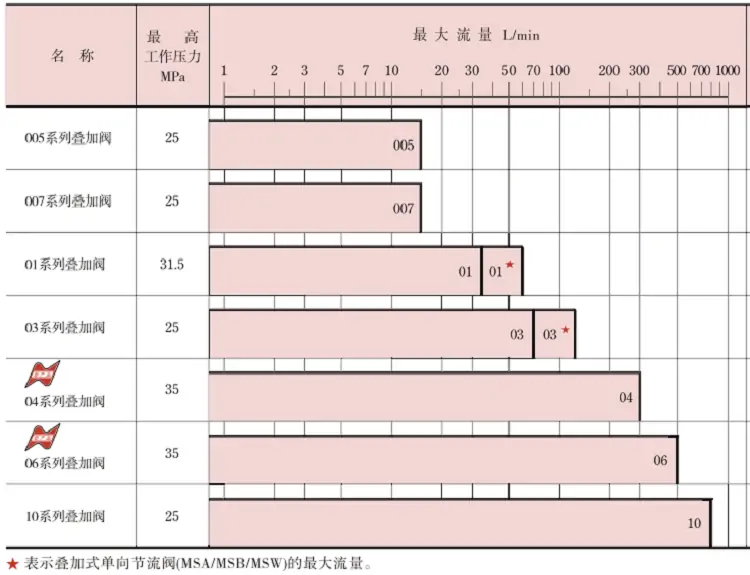

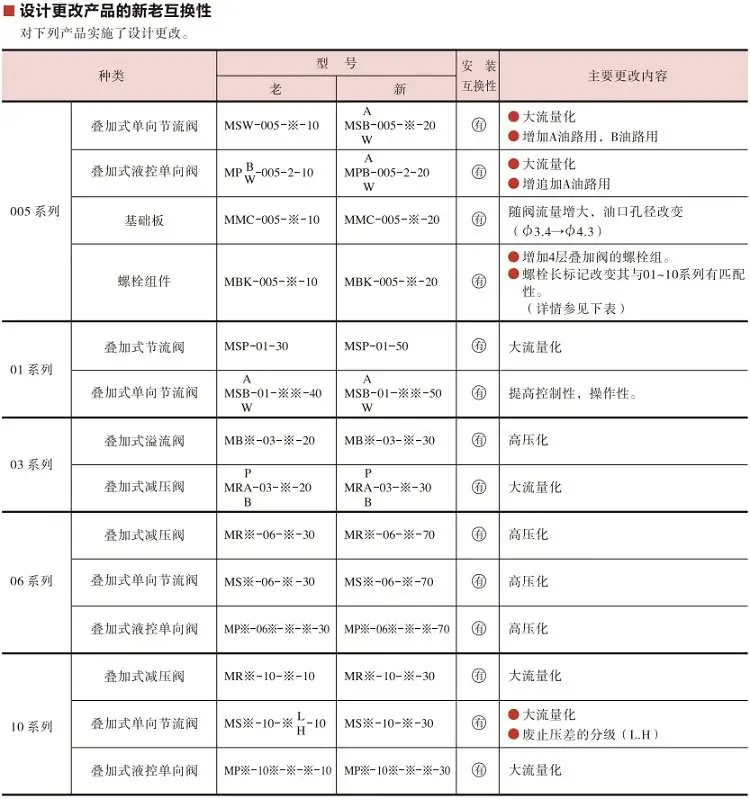

三、JINSHUN 疊加閥系列

1）疊加式溢流閥 MRV

• MRV-02-P-1/2/3
• MRV-03-P-1/2/3

2）疊加式減壓閥 MBR/MBRV

• MBR-02-P2-K-L-20
• MBR-03-P2-K-L-20
• MBRV-02P
• MBRV-03P

3）疊加式單向閥 MPC/MPCV

• MPC-02-A/B/W
• MPC-03-A/B/W
• MPCV-02W
• MPCV-03W

4）疊加式節流閥 MTC/MTCV

• MTC-02-W-K-20
• MTC-03-W
• MTCV-02W
• MTCV-03W

5）疊加式抗衡閥 MSCV

• MSCV-02-A/B
• MSCV-03-A/B

四、JINSHUN 壓力閥（溢流閥 / 減壓閥 / 順序閥）

1）溢流閥 RV 系列

• RV-06T-3
• RV-10T-3

2）減壓閥 MRA 系列

• MRA-03-2

3）順序閥 / 抗衡閥 HT/MHA 系列

• HT-10-A4
• MHA-03-C

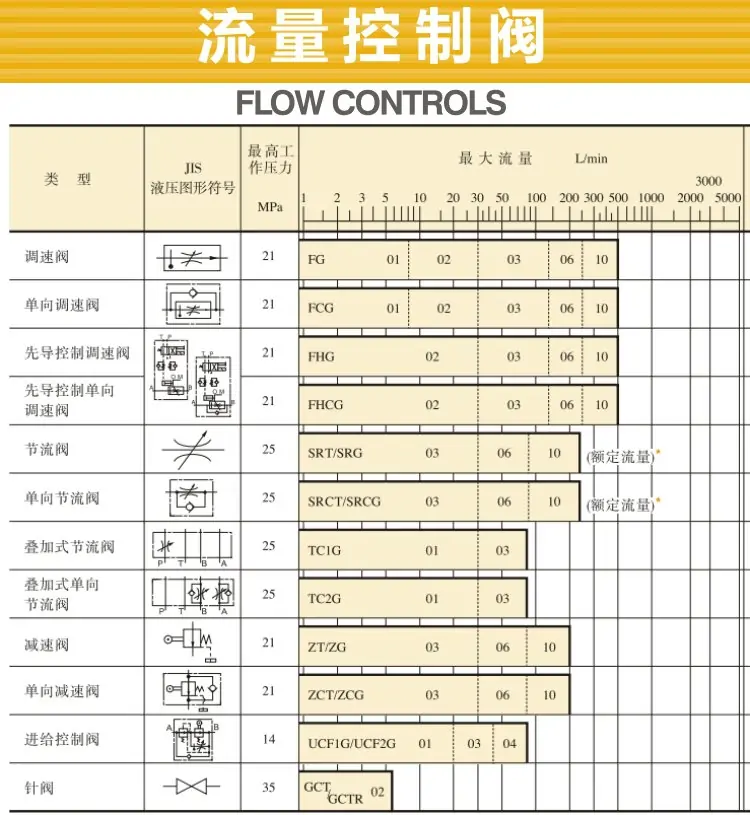

五、JINSHUN 單向閥 / 節流閥 / 流量閥

單向閥

• CIT-02/03/04/06

節流閥

• TV-02/03/04

單向節流閥

• TC-02/03/04

六、JINSHUN 風冷卻器

• AH0606A-220V
• AH0608A-220V
• AH1012A-220V.

成套適配說明：日系標準02規格（NG6通徑）疊加式單向抗衡閥，和MTC-02-W、MRV-02P、4WE6全系日系疊加閥100%孔位兼容，共用M6對角鎖緊螺栓，無需外接管路。專屬用于**垂直油缸、傾斜負載防自重下滑**，區別于普通液控單向閥，可消除油缸爬行、負載抖動，是立式工裝、升降平臺標配保壓平衡閥，嚴禁和力士樂疊加閥混搭疊裝。

一、型號逐位日系通用編碼釋義

• MSCV：Modular Sequence Counterbalance Valve 疊加式單向抗衡閥（平衡閥），屬于外泄先導控制結構，內置單向閥+順序閥復合閥芯，同時具備正向自由通油、反向背壓鎖止雙重功能
• 02：通徑代碼，NG6通徑（1/4寸），匹配全部02系列日系疊加閥，額定通流40L/min，全覆蓋HPV30油泵34L/min峰值流量
• A：受控油口代號，代表管控A工作口反向油路；油口定義：A口受控、B口直通。衍生款MSCV-02B為B口受控，二者閥芯不能互換，僅安裝油路相反
• 隱性默認參數：無后綴=標準旋鈕調壓；調壓范圍0.7~21MPa、內泄硬密封、外泄式先導控制，市面95%現場均為此基礎款，無需額外后綴標注
• 核心選型紅線：抗衡閥≠液控單向閥。液控單向閥靠控制油完全解鎖，易出現負載下墜抖動；抗衡閥依靠反向背壓比例解鎖，低速升降絕對無爬行，垂直重載必須選MSCV，不可用MPC液控單向閥替代

二、液壓&機械額定參數（全日系02閥統一對標）

• 承壓參數：殼體極限耐壓31.5MPa，長期額定工作壓力21MPa，和MRV-02P調壓上限完全對齊，短時沖擊承壓25MPa，適配系統20MPa常規高壓工況
• 流量參數：正向自由通流35L/min，全開壓降僅0.08MPa；反向受控通流30L/min，反向節流壓降最高2.1MPa，滿足重載背壓建立需求
• 先導控制比：標準1:4先導比，僅需A口4MPa先導壓力，即可解鎖16MPa反向負載背壓，解鎖壓差小，油缸啟動無沖擊
• 密封性能：錐面金屬硬密封，靜態保壓24h壓降≤0.18MPa，遠優于滑閥式液控單向閥，長期保壓無緩慢下墜
• 安裝規范：4顆M6內六角螺栓，對角鎖緊扭力13N·m，和MTC-02-W、MRV-02P扭力完全一致；必須使用日系超薄丁腈疊加墊片，禁止力士樂墊片混用
• 介質工況：適配VG32/VG46抗磨液壓油，油溫-10~70℃，允許油液污染度NAS8級，配套系統25μm回油精密濾芯
• 泄油形式：獨立外泄結構，T口回油背壓≤0.5MPa，背壓過高會導致解鎖失靈、油缸無法下降

三、三路工況油路動作邏輯（MSCV-02A專屬）

1、油缸伸出（P→A，負載上升）

A口正向進油，直接頂開內置單向閥芯，油液零阻力直通A口，抗衡功能不介入，油缸平穩上升，不會產生額外壓力損耗，上升速度由MTC-02-W節流閥獨立調節。

2、油缸縮回（P→B，負載下降）

B口進油后分出先導控制油，導入抗衡閥先導活塞，克服閥芯彈簧預緊力，緩慢打開A口反向回油通道；A口回油必須維持設定背壓，抵消油缸自重，實現**比例隨動下降**，杜絕負載超速俯沖、抖動。

3、電磁閥中位斷電待機

先導控制油泄壓，抗衡閥芯完全閉合，A口油路剛性鎖止，無論負載自重多大，油缸永久保持當前位置，不受管路微量內泄影響。

四、日系全套閥固定疊裝順序（自上而下不可顛倒）

1. 第一層：4WE6電磁換向閥
2. 第二層：MTC-02-W雙向節流閥
3. 第三層：MSCV-02A A口抗衡閥
4. 第四層：MRV-02P P口疊加溢流閥
5. 底層：日系02通徑油路集成塊
6. 疊裝說明：抗衡閥必須緊鄰油路塊放置，保證受控A口油道最短，減少油路彈性形變，避免下降抖動。

五、MSCV抗衡閥與MPC液控單向閥現場對比

六、現場標準化調壓步驟

1. 系統泄壓：斷電按壓換向閥手動頂桿，排空A/B兩路殘壓，抗衡閥帶壓調壓會導致閥芯偏磨、背壓永久漂移
2. 初始設定：逆時針?biāo)砷_調壓旋鈕至最低背壓，此時油缸可自由下降
3. 重載標定：空載升起油缸至中位，緩慢順時針擰緊旋鈕，直至油缸停止自主下滑，再額外擰緊1/4圈預留安全余量
4. 動態復測：帶滿載往復升降10次，核驗下降無抖動、無超速俯沖，中位靜置30分鐘無位移
5. 鎖緊防護：擰緊頂部防松螺母，防止設備震動導致背壓參數漂移

七、高頻現場故障排查

• 垂直油缸自行下滑：調壓背壓不足、外泄回油背壓超標；調高0.2~0.3MPa背壓，單獨鋪設外泄油管，禁止并入主回油
• 油缸下降劇烈抖動：先導控制油路節流不足、背壓過高；小幅下調背壓，檢查先導油道鐵屑堵塞
• 疊合面滲油：疊加墊片裝反、螺栓扭力不均；光滑面朝上安裝墊片，對角二次復緊至13N·m
• 油缸上升壓力偏高：單向閥芯油泥卡滯；酒精沖洗單向閥錐面，清理內部油泥雜質

八、安裝維保硬性禁忌

• 體系混用禁忌：禁止與力士樂Z2FS6、4WE6混搭，油孔偏移0.8mm會直接導致先導控油失效，油缸永久無法下降
• 外泄油路禁忌：外泄口嚴禁封堵、嚴禁合流主回油，背壓超過0.5MPa直接解鎖失效，引發安全墜機
• 調節禁忌：禁止一次性大幅擰緊旋鈕，背壓過大會導致系統溢流閥頻繁溢流、油溫極速升高
• 維保周期：每1500小時清洗先導活塞，3500小時更換疊加墊片及內部密封圈，和MTC、MRV同步維保換油
