JINSHUN疊加式保壓閥/液控單向閥 SPV-02W SPV-02A SPV-02B金順

下面整理 JINSHUN（臺灣金順液壓） 全系列完整型號清單（液壓閥、葉片泵、齒輪泵、疊加閥、壓力閥、方向閥等）。

一、JINSHUN 變量葉片泵（VP 系列）

• VP-08-FA1
• VP-12-FA2
• VP-15-FA1
• VP-20-FA3
• VP-30-FA3
• VP-40-FA3
• VP-20-20（雙聯）
• VP-30-30（雙聯）
• VP-40-40（雙聯）

二、JINSHUN 電磁換向閥（DSG 系列，油研型）

02 通徑（6mm）

• DSG-02-2B2-DL/LW-24V/220V
• DSG-02-2B3-DL/LW-24V/220V
• DSG-02-2B8-DL/LW-24V/220V
• DSG-02-3C2-DL/LW-24V/220V
• DSG-02-3C3-DL/LW-24V/220V
• DSG-02-3C4-DL/LW-24V/220V
• DSG-02-3C6-DL/LW-24V/220V

03 通徑（10mm）

• DSG-03-2B2-DL/LW-24V/220V
• DSG-03-2B3-DL/LW-24V/220V
• DSG-03-2B8-DL/LW-24V/220V
• DSG-03-3C2-DL/LW-24V/220V
• DSG-03-3C3-DL/LW-24V/220V
• DSG-03-3C4-DL/LW-24V/220V
• DSG-03-3C6-DL/LW-24V/220V
• DSG-03-3C10-DL/LW-24V/220V
• DSG-03-3C12-DL/LW-24V/220V

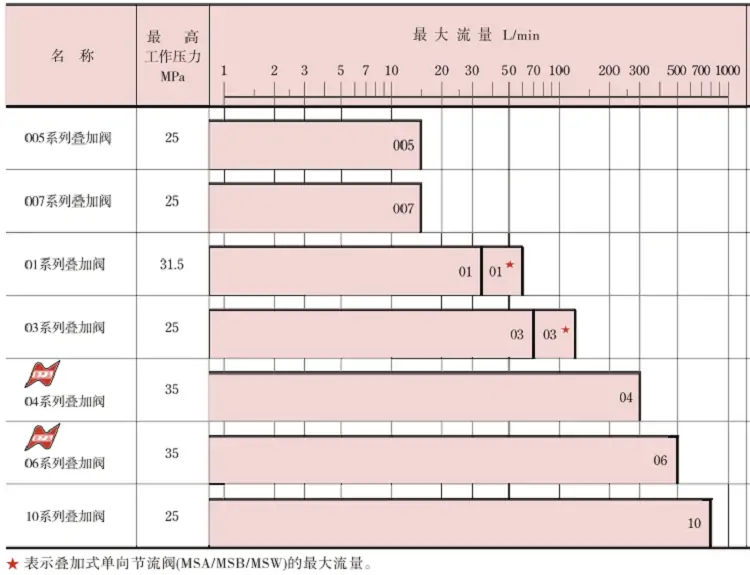

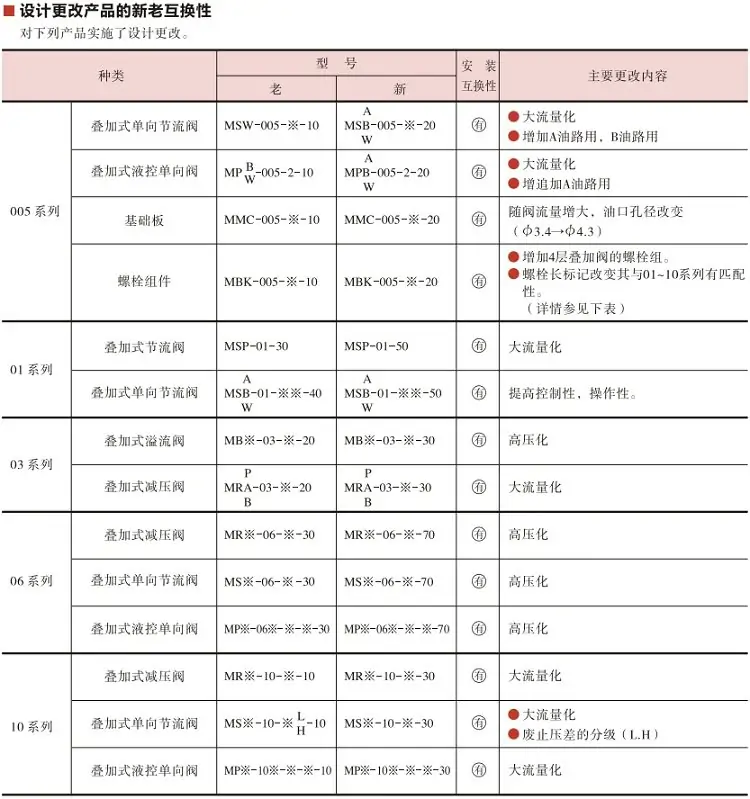

三、JINSHUN 疊加閥系列

1）疊加式溢流閥 MRV

• MRV-02-P-1/2/3
• MRV-03-P-1/2/3

2）疊加式減壓閥 MBR/MBRV

• MBR-02-P2-K-L-20
• MBR-03-P2-K-L-20
• MBRV-02P
• MBRV-03P

3）疊加式單向閥 MPC/MPCV

• MPC-02-A/B/W
• MPC-03-A/B/W
• MPCV-02W
• MPCV-03W

4）疊加式節流閥 MTC/MTCV

• MTC-02-W-K-20
• MTC-03-W
• MTCV-02W
• MTCV-03W

5）疊加式抗衡閥 MSCV

• MSCV-02-A/B
• MSCV-03-A/B

四、JINSHUN 壓力閥（溢流閥 / 減壓閥 / 順序閥）

1）溢流閥 RV 系列

• RV-06T-3
• RV-10T-3

2）減壓閥 MRA 系列

• MRA-03-2

3）順序閥 / 抗衡閥 HT/MHA 系列

• HT-10-A4
• MHA-03-C

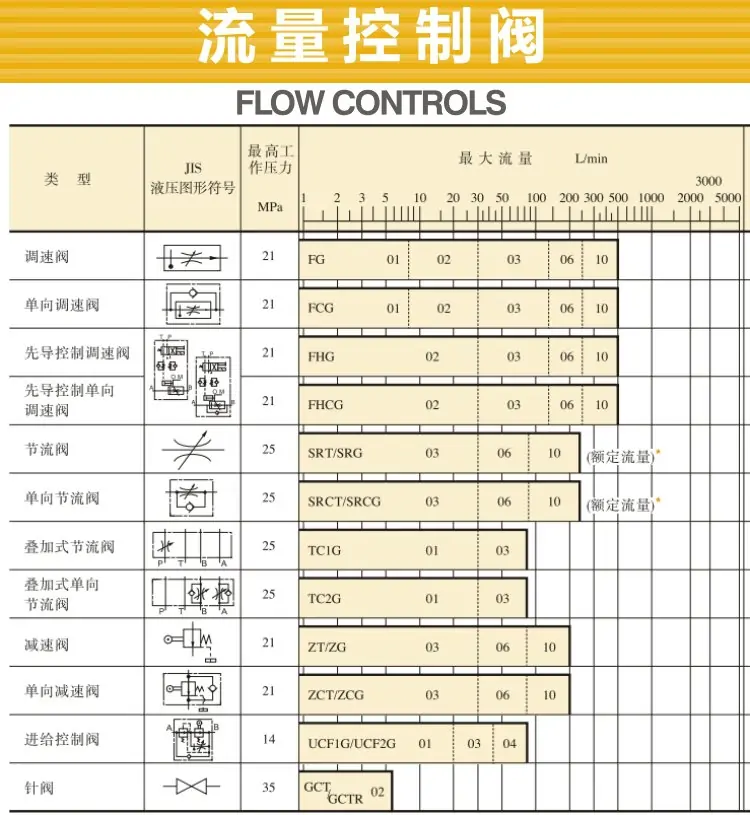

五、JINSHUN 單向閥 / 節流閥 / 流量閥

單向閥

• CIT-02/03/04/06

節流閥

• TV-02/03/04

單向節流閥

• TC-02/03/04

六、JINSHUN 風冷卻器

• AH0606A-220V
• AH0608A-220V
• AH1012A-220V

成套適配說明：日系標準02規格（NG6通徑）薄型疊加雙向液控單向閥，和MRV-02P、MTC-02-W、MSCV-02A、MPCV-02W外形、孔位、螺栓完全通用，可原位互換，共用M6螺栓疊加安裝。屬于薄型輕量化液壓鎖，閥體厚度比MPCV薄22%，專門適配狹小閥組空間；多用于工裝夾具、小型垂直輕載油缸保壓，全日系02疊加閥通用，嚴禁混用力士樂疊加閥。

一、型號逐位日系通用編碼釋義

• SPV：Slender Pilot Valve 薄型疊加液控單向閥，油田專屬短閥芯結構，區別于常規MPCV厚閥體，內部采用一體式先導活塞，零件更少、抗油污能力更強，業內俗稱薄型液壓鎖
• 02：通徑代碼，NG6公稱通徑（1/4寸），匹配所有日系02疊加閥，額定通流32L/min，適配HPV30油泵34L/min峰值流量，余量剛好滿足常規機床使用
• W：油路控制代號，W=A、B雙向同步液控鎖止；衍生型號A/B為單向鎖止，SPV-02W是雙向保壓主力型號
• 隱性默認參數：標準出廠開啟壓力A=0.04MPa、B=0.3MPa；先導控制比1:2.8，內泄式內部控油，無需外接外泄油管，調壓不可調、純鎖止結構
• 核心選型紅線：SPV vs MPCV現場區分。SPV：薄型、低開啟壓力、低速換向無沖擊、保壓內泄略大；MPCV：標準厚度、零內泄保壓、適合長期靜置。二者外觀僅高度不同，油路功能完全一致，可直接互換。

二、液壓&機械額定參數（全日系02閥統一對標）

• 承壓參數：殼體極限耐壓31.5MPa，長期額定工作壓力21MPa，略低于MPCV的25MPa，適配系統21MPa以內常規高壓工況，不建議用于21MPa以上持續高壓
• 流量參數：雙向額定通流32L/min，全開正向壓降僅0.06MPa，通流損耗為全系02液控鎖最低，空載幾乎不升壓
• 先導控制參數：控制比1:2.8，解鎖最低控制壓力=負載壓力÷2.8，比MPCV更容易解鎖，低溫油液粘稠時也不會出現解鎖卡頓
• 密封性能：錐面軟密封（NBR包膠閥芯），適配干凈液壓油；常溫24h保壓壓降≤0.25MPa，適合短時保壓，不適合72h以上超長靜置保壓
• 安裝規范：4顆M6內六角螺栓，對角鎖緊扭力13N·m，和全部日系02疊加閥扭力完全統一；墊片通用日系超薄丁腈疊加墊片，和MPCV墊片互換通用
• 介質工況：適配VG32/VG46抗磨液壓油、水乙二醇難燃油，油溫-20~70℃，允許油液污染度NAS7級，對油液清潔度要求高于MPCV
• 背壓要求：內泄控油結構，T口允許回油背壓≤8MPa，全系02液控鎖最高背壓耐受，可直接并入多路合流回油

三、雙向油路完整動作邏輯（與MPCV完全一致）

1、油缸伸出（P→A進油，B→T回油）

A口正向油壓直接頂開A側包膠單向閥芯，油路零阻力直通；同時A口內部先導油推動B側先導活塞，強制頂開B側單向閥芯，B口油液順暢回油，換向動作柔和，無瞬時液壓沖擊。

2、油缸縮回（P→B進油，A→T回油）

雙向?qū)ΨQ邏輯，B口正向直通，同步解鎖A側單向閥，A口回油通暢，雙向換向互不干擾，不會出現單側遲滯。

3、電磁閥中位斷電待機

兩側先導油同步泄壓，A、B雙向錐閥閉合，AB腔完全鎖止，阻擋負載反向外力，杜絕油缸滑移、夾具松脫；因軟密封特性，受溫度熱脹冷縮影響輕微。

四、日系全套02疊加閥標準疊裝順序（自上而下固定不變）

1. 第一層：4WE6電磁/4WMM6手動換向閥
2. 第二層：MTC-02-W雙向節流閥
3. 第三層：SPV-02W薄型雙向液控單向閥
4. 第四層：MRV-02P P口疊加溢流閥
5. 底層：日系02通徑油路集成塊
6. 疊裝替換說明：空間狹小用SPV-02W，空間充足+長時間保壓用MPCV-02W，無需改動油路、墊片、螺栓直接替換。

五、SPV/MPCV/MSCV三款保壓閥橫向?qū)Ρ?/h2>

閥型號	閥體厚度	密封形式	保壓時長	最優適用場景
SPV-02W	薄型（32mm）	橡膠包膠軟密封	短時≤8小時	狹小閥組、夾具短時保壓、低溫工況
MPCV-02W	標準型（41mm）	金屬錐面硬密封	長時≥24小時	常規空間、工件過夜靜置保壓
MSCV-02A	標準型（41mm）	金屬錐面硬密封	動態持續保壓	垂直重載、動態升降防抖動

六、現場標準化調試步驟

1. 油路泄壓：斷電按壓換向閥手動頂桿，排空AB腔殘壓，薄型閥芯行程短，帶壓按壓極易導致閥芯偏斜卡死
2. 排氣磨合：空載低速往復伸縮油缸5次，排出閥體內腔滯留空氣，消除換向輕微異響
3. 保壓核驗：夾具夾緊靜置4小時，活塞桿位移≤0.3mm即為合格，超出則為閥芯粘屑
4. 間隙適配：和MTC節流閥配合時，節流開度不宜過小，避免回油背壓過高導致誤解鎖

七、高頻現場故障排查

• 低溫解鎖遲緩：軟密封低溫收縮、閥芯貼合過緊；預熱油溫至15℃以上，避免長期低溫停機
• 短時緩慢泄壓：包膠密封磨損、油液膠質附著；酒精沖洗錐面，油液老化直接更換液壓油
• 疊層滲油：薄型閥體形變余量小，螺栓扭力不均；嚴格對角分兩次鎖緊，禁止單次擰死
• 換向輕微異響：先導活塞潤滑不足；系統添加抗磨添加劑，降低內部滑動摩擦

八、安裝維保硬性禁忌

• 體系混用禁忌：嚴禁和力士樂Z2FS6、4WE6混搭，油孔偏移會造成雙向鎖止永久失效
• 清潔禁忌：禁止NAS8級臟油使用，軟密封極易被鐵屑劃傷，永久內泄，必須使用NAS7級及以上清潔油液
• 背壓禁忌：雖背壓耐受高，但禁止長期8MPa極限背壓運行，會加速先導活塞老化
• 維保周期：每1000小時清洗錐面，3000小時更換疊加墊片與閥芯包膠密封，維保周期短于MPCV

本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.nochef.cn/yyf/1262.html
