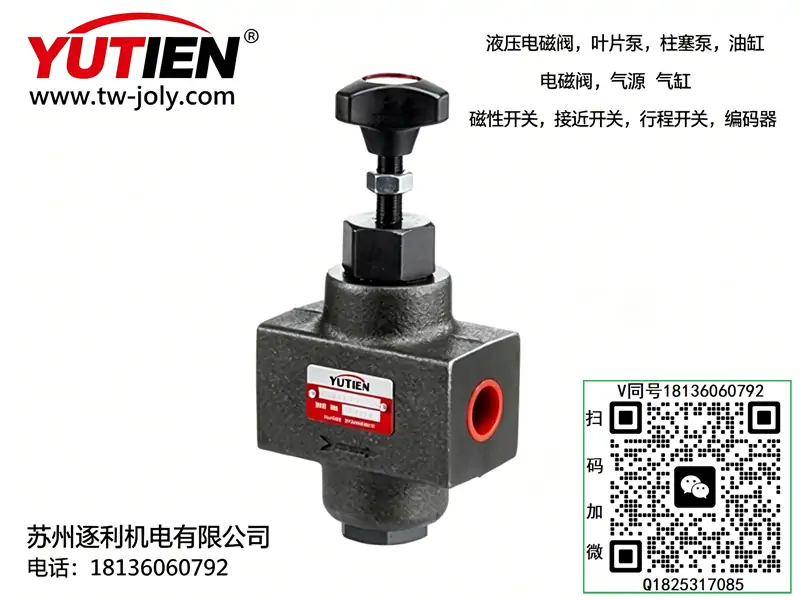

YUTIEN引導溢流閥RVT-04管式壓力閥RVT-06液壓閥 RVT-10

品牌：YUTIEN 油田液壓，產品線覆蓋電磁換向閥、電液換向閥、壓力控制閥、疊加閥、流量控制閥、充液閥、葉片泵、齒輪泵、機械換向閥、比例閥，適配機床、注塑、壓鑄、油壓機成套液壓系統

一、電磁換向閥 DSW 系列（板式標準閥，02/03 通徑）

DSW-02（6 通徑）

二位單頭閥芯（2B 系列）

DSW-02-2B2-B、DSW-02-2B2-D、DSW-02-2B2A-B、DSW-02-2B2A-D、DSW-02-2B2B-B、DSW-02-2B2B-D

DSW-02-2B3-B、DSW-02-2B3-D、DSW-02-2B3A、DSW-02-2B3B

DSW-02-2B4、2B40、2B5、2B60、2B7、2B8、2B9、2B10、2B11、2B12

DSW-02-2D2-B、DSW-02-2D2-D

三位雙頭閥芯（3C 系列）

DSW-02-3C2-B、DSW-02-3C2-D、DSW-02-3C3、3C4、3C5、3C6、3C40、3C60

DSW-02-3C7、3C8、3C9、3C10、3C11、3C12

DSW-03（10 通徑）

二位單頭

DSW-03-2B2-B、DSW-03-2B2-D、2B2A、2B2B、2B3、2B60、2B8

三位雙頭

DSW-03-3C2、3C3、3C4、3C5、3C6、3C40、3C60、3C10、3C12

線圈后綴說明

B = 接線盒式，D=DIN 插式；電壓：A110/AC220、DC24/DC12

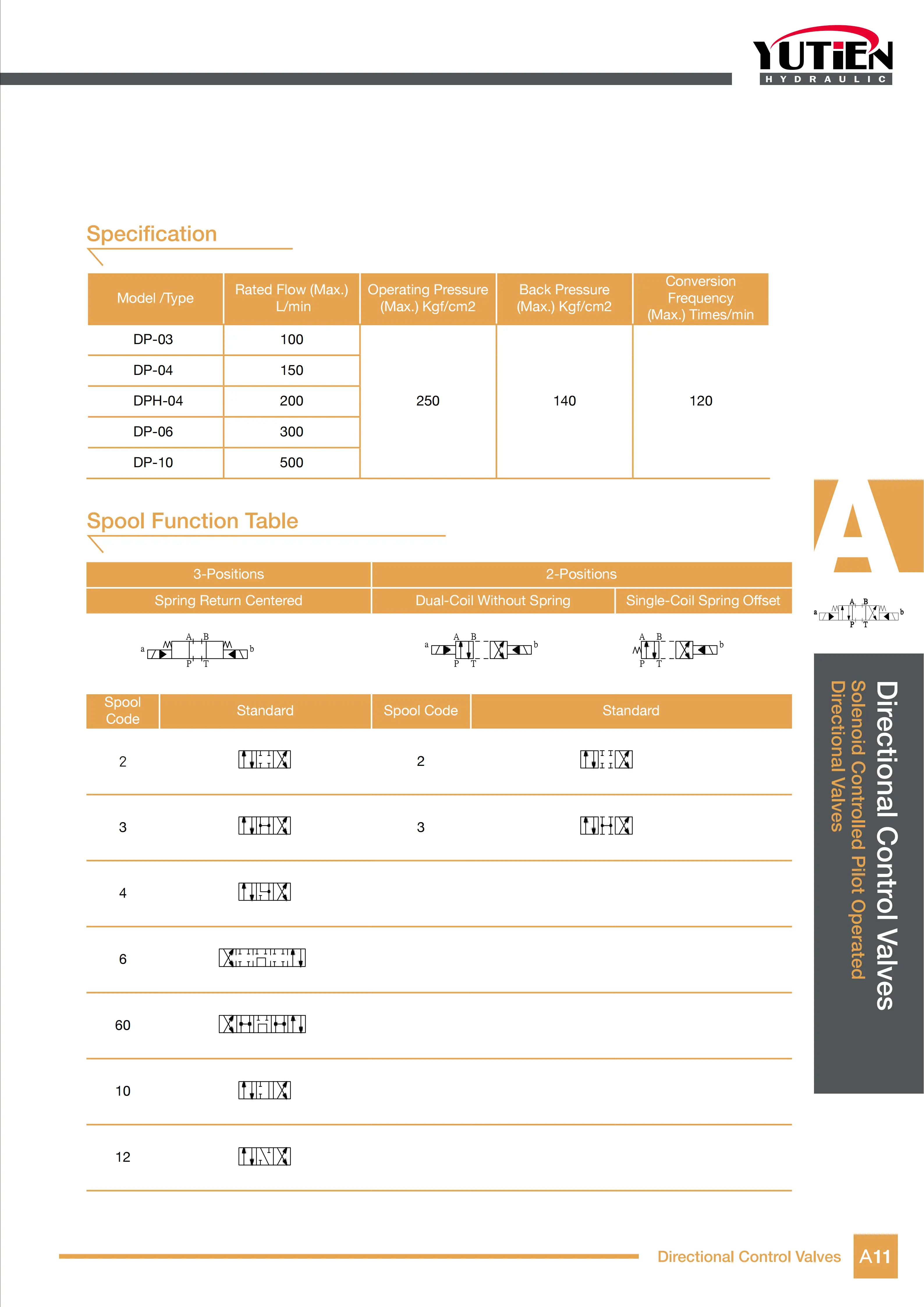

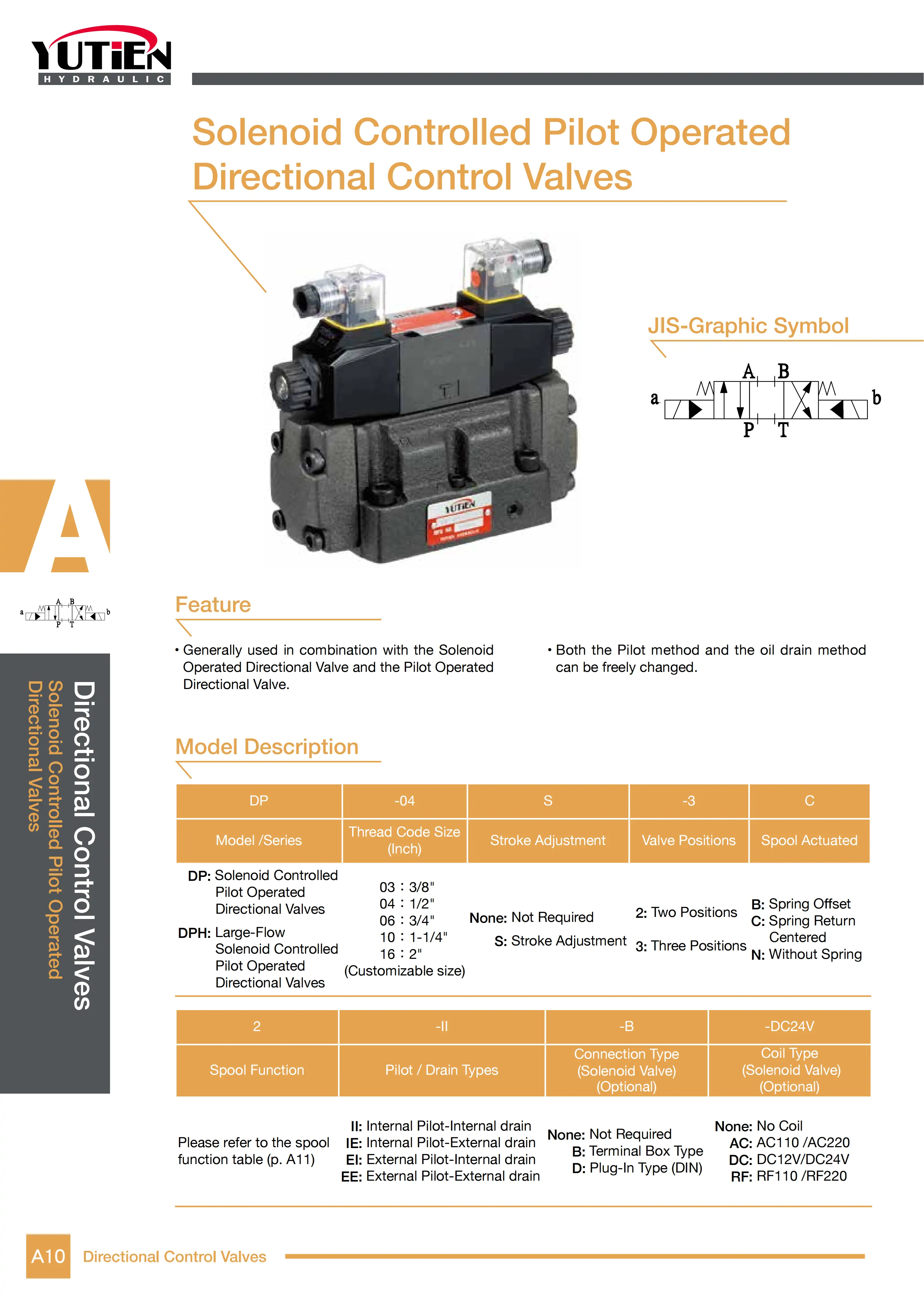

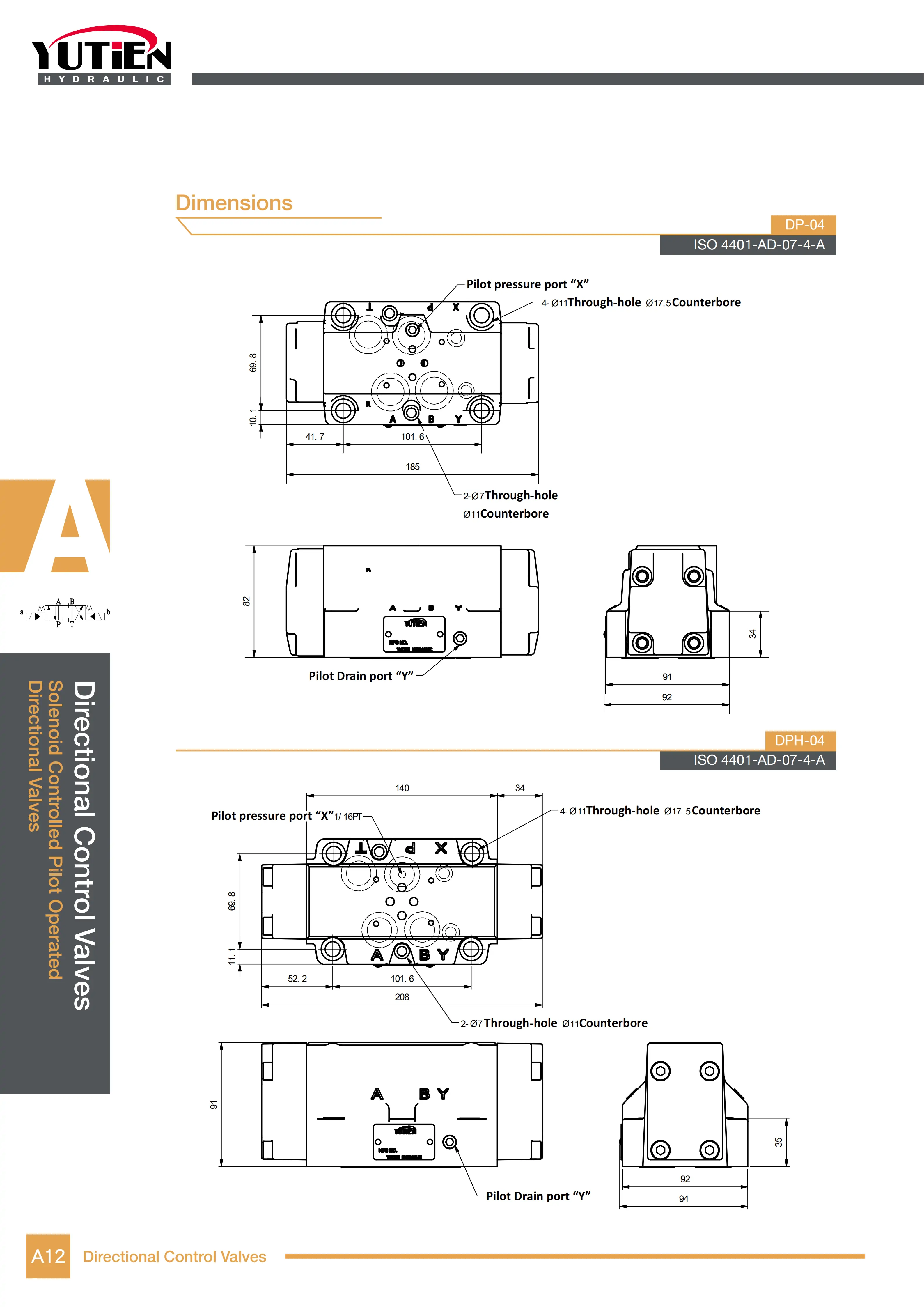

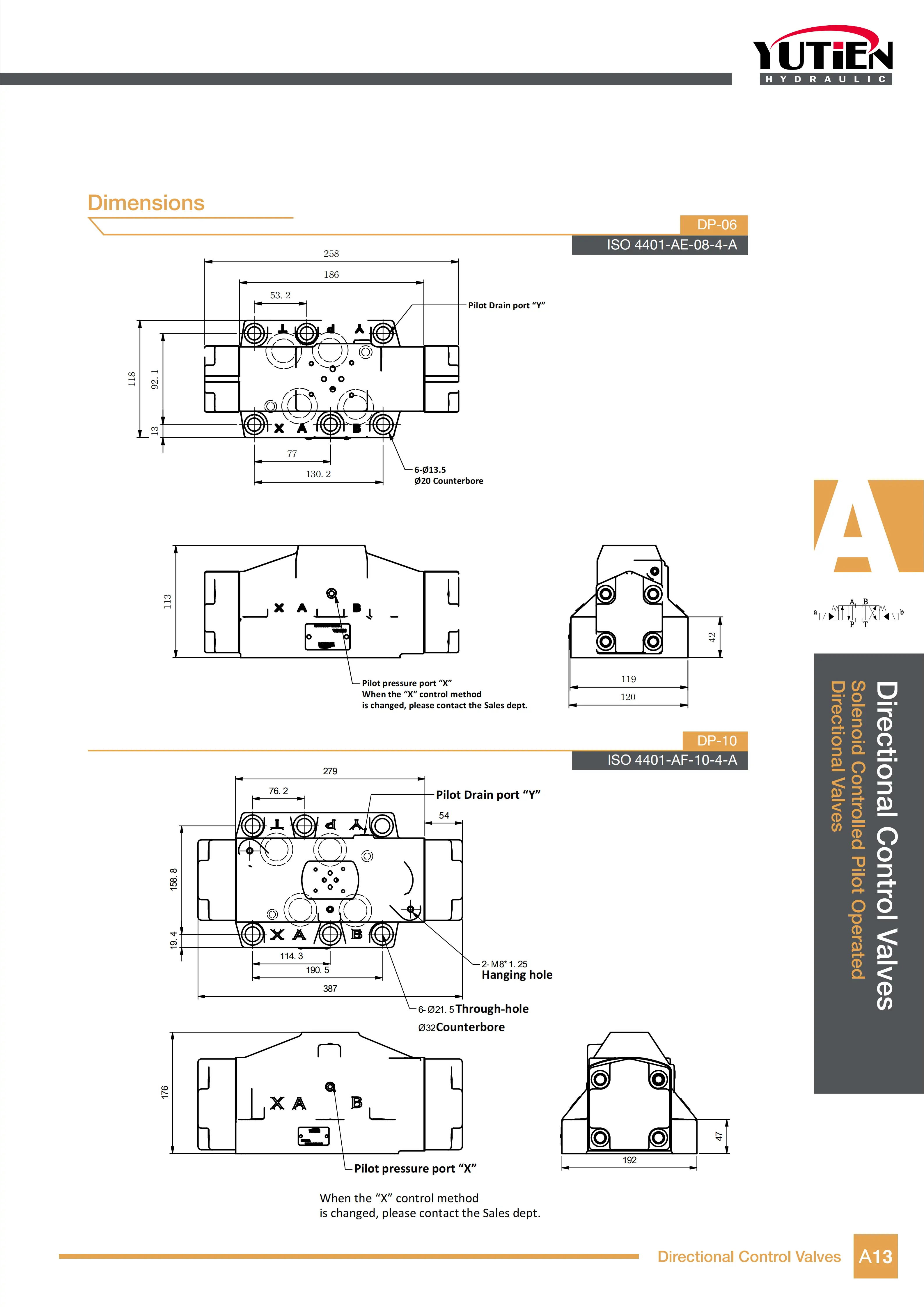

二、電液換向閥 DP 大流量系列

DP-04-3C2-2P、DP-04-3C4-2P、DP-04-3C60-2P

DP-06-3C2-2P、DP-06-3C4-2P、DP-06-3C60-2P

DP-10-3C4-2P

三、機械 / 凸輪換向閥 DCT/DCG

DCT-02-NO、DCT-02-NC

DCG-02-NO、DCG-02-NC

四、壓力控制閥全系列

1. 直動遠程調壓閥 DG/DT

DG-01-1、DG-01-2、DG-01-3

DT-01-1、DT-01-2、DT-01-3

2. 先導式溢流閥 RVG（板式）、RVT（管式）

RVG-03-1、RVG-03-2、RVG-03-3

RVG-06-1、RVG-06-2、RVG-06-3

RVG-10-1、RVG-10-2、RVG-10-3

RVT-03、RVT-06、RVT-10

3. 電磁先導溢流閥 RVGS（板式）、RVTS（管式）

RVGS-03-1P、RVGS-03-2P、RVGS-03-3P

RVGS-06-1P、RVGS-06-2P、RVGS-06-3P

RVGS-10-1P、RVGS-10-2P、RVGS-10-3P

RVTS-03、RVTS-06、RVTS-10

4. 低噪音溢流閥 SBG / 電磁低噪音 SBSG

SBG-03-1、SBG-03-2、SBG-03-3

SBG-06-1、SBG-06-2、SBG-06-3

SBSG-03-1PN、SBSG-06-2PN

5. 減壓閥 PRG (板式)/PRT (管式)、單向減壓閥 PRCG/PRCT

PRG-03、PRG-06、PRG-10

PRT-03、PRT-06、PRT-10

PRCG-03、PRCG-06、PRCG-10

6. 順序閥 / 抗衡閥 UG/UT、URG 抗衡閥

UG-03-1/2/3/4、UG-06-1/2/3/4、UG-10-1/2/3/4

UT-03、UT-06、UT-10

URG-03、URG-06

7. 多功能卸載 / 順序閥 UCG、UCT

UCG-03、UCG-06、UCG-10

UCT-03-1/2/3/4、UCT-06-1/2/3/4、UCT-10-1/2/3/4

五、疊加閥全系列（02/03 通徑）

1. 疊加式溢流閥 MRV

MRV-02-P-1/2/3、MRV-02-A-1/2/3、MRV-02-B-1/2/3

MRV-03-P-1/2/3、MRV-03-A-1/2/3、MRV-03-B-1/2/3

2. 疊加式減壓閥 SPR

SPR-02-P/A/B-1/2/3

SPR-03-P/A/B-1/2/3

3. 疊加式單向閥 MPC

MPC-02-W/A/B、MPC-03-W/A/B

4. 疊加單向節流閥 MTC

MTC-02-W/A/B、MTC-03-W/A/B

5. 疊加抗衡平衡閥 MSCV

MSCV-02-A、MSCV-02-B

MSCV-03-A、MSCV-03-B

六、流量控制閥（節流 / 單向節流）

板式 TVG、管式 TVT；單向節流 TVCG/TVCT

TVG-03、TVG-04、TVG-06、TVG-10

TVT-03、TVT-04、TVT-06、TVT-10

TVCG-03、TVCG-06、TVCT-03、TVCT-06

七、充液（滿油）閥 SG / SLG / PF

SG 直通型（180° 油口）

SG-16-A1、SG-16-A2

SG-24-A1、SG-24-A2

SG-32-A1、SG-32-A2

SG-48-A1、SG-48-A2

SLG90° 直角型

SLG-16、SLG-24、SLG-32

PF 板式滿油閥

PF-90、PF-100、PF-125、PF-150、PF-200

八、葉片泵系列

1.VPC 低壓變量葉片泵

VPC-12-FA1/FA2/FA3

VPC-15-FA1/FA2/FA3

VPC-20-FA1/FA2/FA3

VPC-30-FA1/FA2/FA3

2.50T 定量低壓葉片泵（單 / 雙聯）

單聯：50T-07/12/17/20/23/26/36/39/43

雙聯：50T-07-12、50T-20-36、50T-23-39

3.HVP 中高壓變量葉片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3

九、管式單向閥 CIT

CIT-02、CIT-03、CIT-04、CIT-06

十、型號后綴通用釋義

1. B = 接線盒線圈，D = 插式線圈；DC24/AC220 通用電壓

2. 1/2/3：調壓檔位（1 低壓 7-70bar，2 中壓 35-140bar，3 高壓 70-250bar）

3. G = 板式安裝，T = 管式螺紋安裝

4. FA1/FA2/FA3：油泵法蘭安裝規格

5. P/A/B/W：疊加閥對應 P 進油、A/B 執行油口、W 回油

6. A1/A2：充液閥輕載 / 重力開啟規格

成套適配說明：RVT-04為工業標準**04規格管式先導式溢流閥**，屬于大口徑主壓力控制閥，采用先導阻尼降噪結構，穩壓精度高、高壓無嘯叫、壓力漂移極小。區別02/03小通徑疊加閥，本機為螺紋管式安裝、通流更大、過載能力更強，完美適配VG32/VG46抗磨液壓油，匹配VP2大流量泵、PV2R高壓雙聯泵、5HP及以上中大功率液壓站。主打**大流量穩壓、高壓靜音、遠程卸荷兼容**，廣泛用于重型機床、沖壓設備、注塑輔助、長時間待機重載液壓系統，全文零品牌化，工況限值、調試邏輯、維保周期與站內所有壓力閥體系完全統一。

一、型號逐位完整釋義（行業通用編碼）

• RV：先導式溢流閥系列，區別直動式溢流閥，具備穩壓精準、壓力波動小、可遠程卸荷、高壓靜音的核心優勢，屬于系統主調壓級閥
• T：管式螺紋安裝結構（Tube），直接管路螺紋對接，無需疊加底板，適配獨立管路主調壓、大流量旁路溢流場景
• 04：通徑規格代碼，1/2寸標準油口，大通流設計，通流能力遠超03通徑閥，專為中大流量液壓系統設計
• 完整后綴選配（行業標準）
• 1：低壓檔位 0.7~7.0MPa（7~70bar），適配中低壓快速進給系統
• 2：中壓檔位 3.5~14.0MPa（35~140bar），適配常規重載夾緊系統
• 3：高壓檔位 7.0~21.0MPa（70~210bar），適配高壓鎖模、沖壓重載系統
• 30：標準手動調壓結構（市面通用默認款）
• 32：推力環聯動調壓結構，微調更順滑、低壓微調無卡頓
• 隱藏默認配置：阻尼降噪先導閥芯、高精度調壓彈簧、一體式高強度閥體、耐高壓密封總成、內置穩壓緩沖結構；支持24h連續高壓重載、長期待機溢流，抗污染、抗壓力沖擊能力優異，高壓工況無共振嘯叫。
• 選型紅線：RVT-04為管式大流量主溢流閥，不可當疊加閥混用；檔位必須匹配系統最高工作壓力，低壓檔位超壓會泄壓失效，高壓檔位低壓微調精度差；嚴禁長期滿壓極限運行，易造成彈簧疲勞、壓力漂移。

二、額定工況與核心技術參數（站內統一對標）

• 壓力參數：殼體極限耐壓25MPa，最大瞬時沖擊壓力23MPa；三檔標準調壓全覆蓋：1檔(0.7~7MPa)、2檔(3.5~14MPa)、3檔(7~21MPa)，全區間穩壓線性順滑、保壓壓降極小
• 流量參數：額定穩定通流100L/min，峰值最大通流110L/min；通流能力優于常規03通徑疊加溢流閥，徹底杜絕大流量系統溢流瓶頸、壓降小、無發熱堆積
• 靜音性能：先導阻尼降噪設計，高壓滿載運行無共振嘯叫，運行噪音≤51dB，完美解決大流量泵高壓溢流刺耳噪音問題
• 遠程控制：自帶遠程卸荷油口，可外接電磁閥實現系統自動卸荷、遠程泄壓，適配自動化待機節能回路
• 安裝規格：1/2寸螺紋油口，標準管螺紋對接，安裝無需專用底板，適配工業標準液壓管路；安裝無扭力偏差，螺紋密封嚴禁生料帶過量纏繞
• 介質與油溫：適配ISO VG32/VG46抗磨液壓油；正常工作油溫15~65℃，最優工況30~55℃，高溫工況穩壓穩定性優異，不易壓力漂移
• 適配系統：匹配3HP~7.5HP液壓站、VP2-30大流量單泵、VPCC-3030雙聯泵、PV2R高低壓雙聯泵中大流量系統
• 物理參數：閥體凈重2.3kg，結構穩固、抗震動、抗油污，適配車間長期連續重載作業工況

三、核心工作原理與系統功能

1、常規穩壓工作狀態

系統壓力低于調壓設定值時，先導閥芯閉合，主閥芯落座封閉溢流口，系統正常建壓供油；負載壓力升高達到設定值時，先導油路導通，主閥芯自適應開啟溢流，精準維持系統壓力恒定，穩壓精度遠高于直動式溢流閥。

2、過載安全保護

設備突發過載、壓力異常飆升時，主閥芯大開度快速溢流泄壓，限制系統最高壓力，保護油泵、閥組、油缸免受高壓擊穿損壞，是大流量液壓系統核心安全防護元件。

3、遠程卸荷節能（拓展功能）

遠程控制口外接電磁卸荷閥，設備待機時遠程泄壓，主閥完全溢流卸荷，系統低壓待機，大幅降低無效溢流發熱，解決大流量系統長期高溫通病，節能降溫效果顯著。

四、主流溢流閥通流與結構橫向?qū)Ρ?/h2>

閥型型號	安裝形式	額定通流	最高壓力	核心優勢	適用場景
MRV-02P	02疊加式	40L/min	21MPa	小巧通用、安裝便捷	小型小流量簡易液壓站
SBSG-03/RVGS-03	03疊加式	80L/min	21MPa	靜音穩壓、適配中大流量	常規3HP~5HP疊加閥組系統
RVT-04（本款）	04管式大口徑	100L/min	21MPa	通流最大、過載能力強、可遠程卸荷	大流量泵、雙聯泵、重載高溫系統 標準大流量系統搭配：大流量油泵 → 吸油過濾器 → RVT-04管式主溢流閥（穩壓+過載保護）→ 主路電磁閥組 → 執行油缸；大通流無瓶頸，高壓靜音、降溫穩壓效果優于疊加式溢流閥。

五、標準化安裝與調壓步驟

1. 停機泄壓清潔：設備完全斷電泄壓，清理管路螺紋接口油污、鐵屑、雜質，杜絕雜質進入閥體造成卡滯、調壓失靈。
2. 管路對接安裝：匹配1/2寸標準液壓管路，螺紋纏繞密封材料均勻適度，禁止過量纏繞堵塞油口，閥體豎直/水平安裝均可，保證油路順暢無彎折憋壓。
3. 遠程口封堵/接線：無需遠程卸荷時，遠程控制口使用專用堵頭密封嚴實；需要自動卸荷時，外接匹配規格電磁換向閥。
4. 空載排氣調壓：完全松開調壓螺絲，空載啟動設備運行3~5分鐘，排空閥體內部空氣；單次1/8圈小幅升壓，間隔20秒待壓力穩定，逐級調至工作壓力。
5. 壓力余量預留：工作壓力預留1~1.5MPa安全余量，禁止長期頂滿檔位極限壓力運行，避免彈簧疲勞、壓力漂移。
6. 熱態復檢鎖定：滿載連續運行1小時，熱態復測壓力，補償油溫升高帶來的微量壓降，壓力穩定后鎖緊調壓防松螺母。

六、高頻現場故障排查

• 系統壓力調不上、壓力偏低：先導閥芯卡雜質、調壓彈簧疲勞、先導油路堵塞；拆解清洗主閥芯與先導閥芯，疏通阻尼孔，老化彈簧直接更換。
• 高壓嘯叫、噪音刺耳：大流量疊加閥通流不足替換不匹配、閥體進氣、阻尼孔輕微堵塞；更換大通流RVT-04閥，徹底排空系統空氣，清洗閥芯阻尼結構。
• 系統油溫過高、持續溢流：調壓過低、閥芯卡滯常開、遠程卸荷閥常通；重新校準系統壓力，清洗復位主閥芯，檢修遠程卸荷回路。
• 壓力不穩、波動抖動：系統進氣、油液臟污、閥芯磨損內泄增大；徹底排氣，更換潔凈液壓油與精密濾芯，磨損嚴重更換閥體總成。
• 螺紋接口滲油漏油：螺紋密封不良、管路受力偏心；重新密封對接，校正管路位置，杜絕閥體受力變形滲漏。
• 無法遠程卸荷、待機高壓：遠程油路堵塞、外接電磁閥失效；疏通遠程控制油口，檢修外接電控閥組。

七、安裝運行硬性禁忌

• 通流混用禁忌：嚴禁用02/03小通徑溢流閥替代本閥，大流量工況會造成溢流瓶頸、嚴重發熱、壓力失控。
• 檔位誤用禁忌：低壓檔位禁止高壓重載使用、高壓檔位禁止低壓微調，會出現調壓失效、精度差、噪音超標。
• 暴力調壓禁忌：禁止暴力大幅擰動調壓手柄、滿壓硬頂，極易損傷精密調壓彈簧與阻尼閥芯，造成永久壓力漂移。
• 帶壓拆裝禁忌：嚴禁系統帶壓拆裝閥體、拆卸遠程堵頭，高壓噴油易引發安全事故，同時損壞內部精密結構。
• 雜質入體禁忌：管路安裝雜質未清理、臟油運行，是閥芯卡滯、調壓失靈的主要誘因，必須保證油液潔凈、管路清潔。
• 長期極限壓力禁忌：禁止長期21MPa滿壓運行，彈簧持續高負荷疲勞，會快速衰減、保壓失效。
• 維保周期：每1000小時檢查閥體工況、壓力穩定性、管路密封性；每3000小時拆解清洗閥芯、疏通阻尼孔，檢查彈簧狀態，與站內壓力控制閥同步維保。
