YUTIEN 油田液壓閥 UCG-03/06/10-1/2/3/4 單向順序閥

品牌：YUTIEN 油田液壓，產品線覆蓋電磁換向閥、電液換向閥、壓力控制閥、疊加閥、流量控制閥、充液閥、葉片泵、齒輪泵、機械換向閥、比例閥，適配機床、注塑、壓鑄、油壓機成套液壓系統

一、電磁換向閥 DSW 系列（板式標準閥，02/03 通徑）

DSW-02（6 通徑）

二位單頭閥芯（2B 系列）

DSW-02-2B2-B、DSW-02-2B2-D、DSW-02-2B2A-B、DSW-02-2B2A-D、DSW-02-2B2B-B、DSW-02-2B2B-D

DSW-02-2B3-B、DSW-02-2B3-D、DSW-02-2B3A、DSW-02-2B3B

DSW-02-2B4、2B40、2B5、2B60、2B7、2B8、2B9、2B10、2B11、2B12

DSW-02-2D2-B、DSW-02-2D2-D

三位雙頭閥芯（3C 系列）

DSW-02-3C2-B、DSW-02-3C2-D、DSW-02-3C3、3C4、3C5、3C6、3C40、3C60

DSW-02-3C7、3C8、3C9、3C10、3C11、3C12

DSW-03（10 通徑）

二位單頭

DSW-03-2B2-B、DSW-03-2B2-D、2B2A、2B2B、2B3、2B60、2B8

三位雙頭

DSW-03-3C2、3C3、3C4、3C5、3C6、3C40、3C60、3C10、3C12

線圈后綴說明

B = 接線盒式，D=DIN 插式；電壓：A110/AC220、DC24/DC12

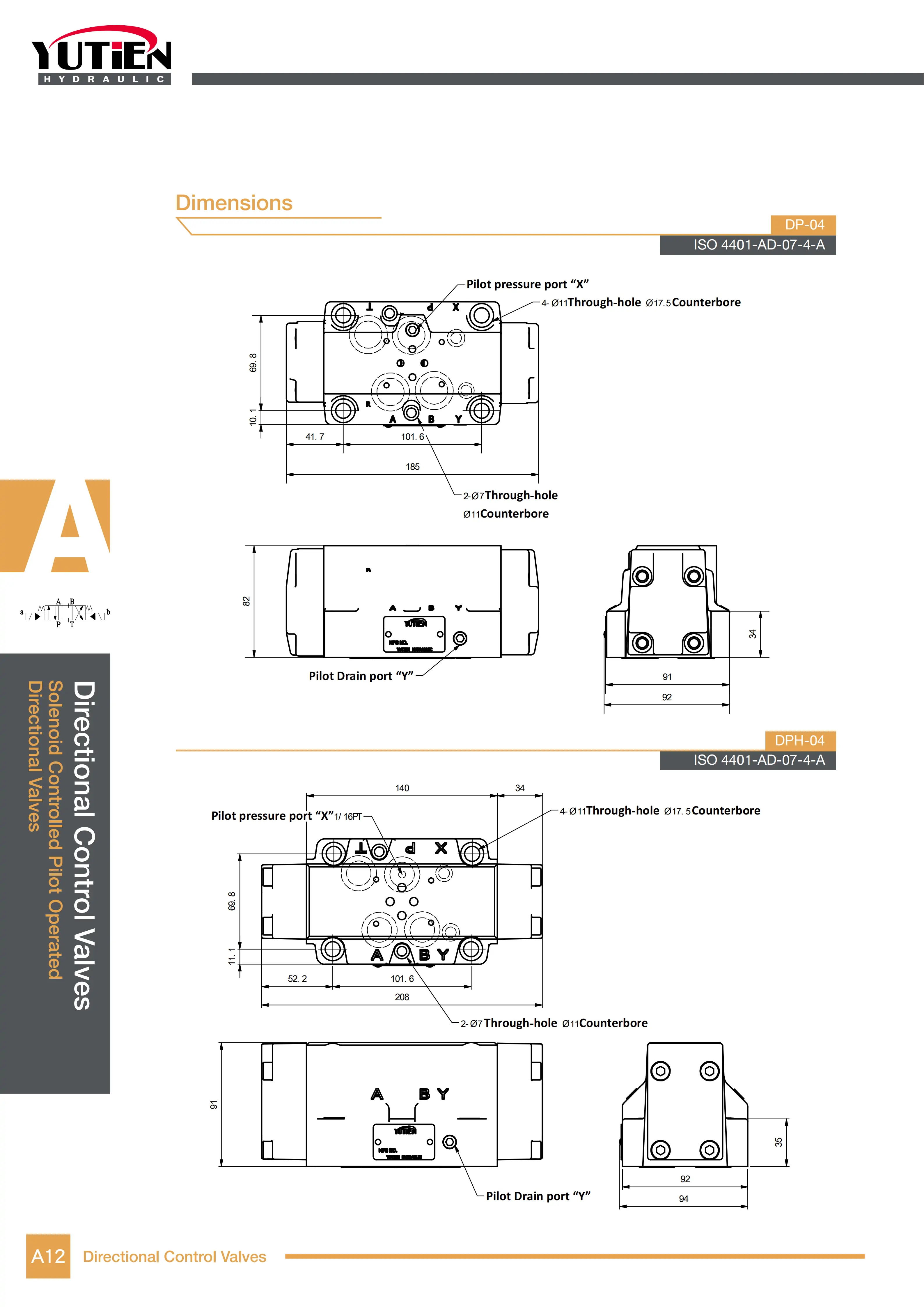

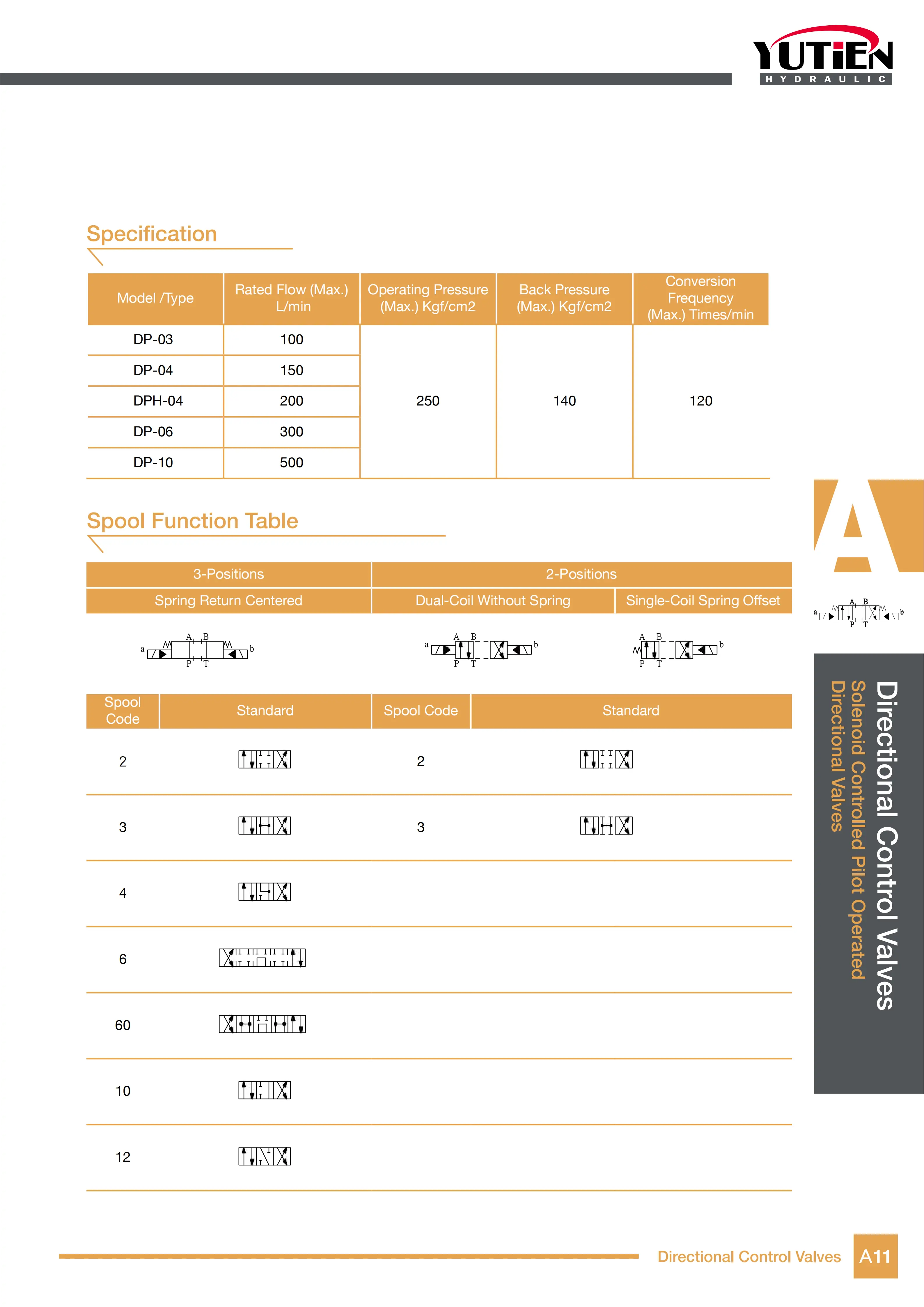

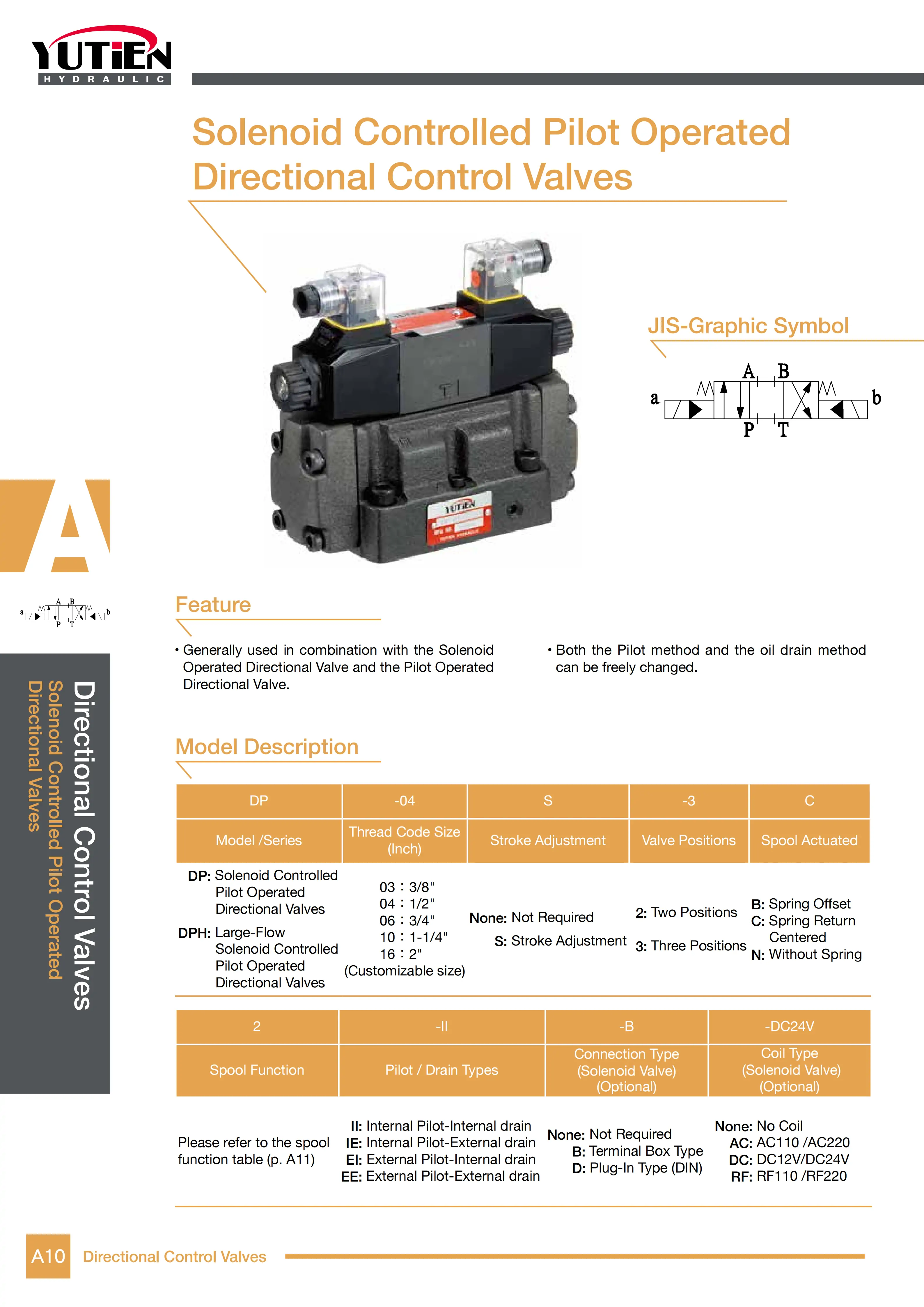

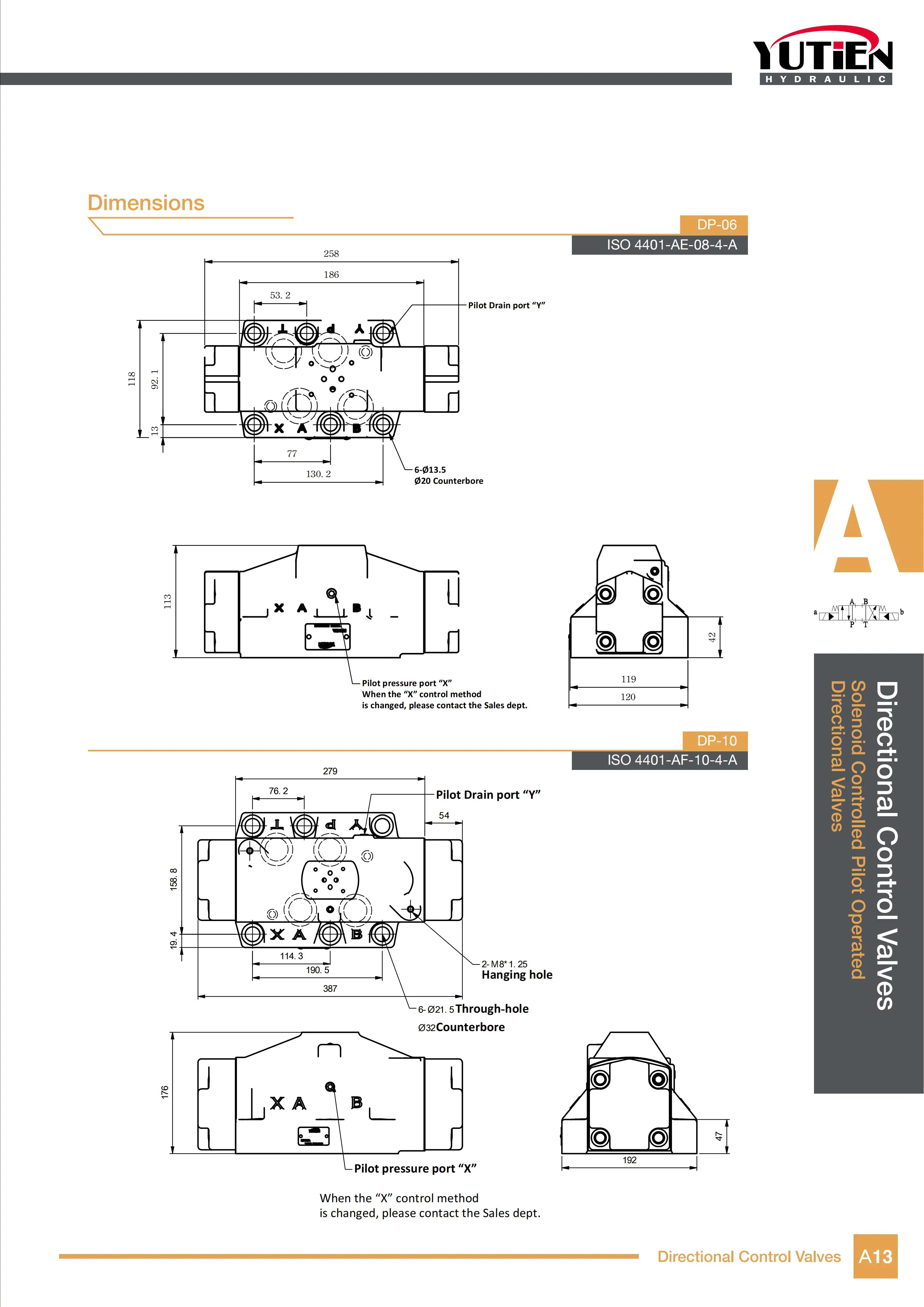

二、電液換向閥 DP 大流量系列

DP-04-3C2-2P、DP-04-3C4-2P、DP-04-3C60-2P

DP-06-3C2-2P、DP-06-3C4-2P、DP-06-3C60-2P

DP-10-3C4-2P

三、機械 / 凸輪換向閥 DCT/DCG

DCT-02-NO、DCT-02-NC

DCG-02-NO、DCG-02-NC

四、壓力控制閥全系列

1. 直動遠程調壓閥 DG/DT

DG-01-1、DG-01-2、DG-01-3

DT-01-1、DT-01-2、DT-01-3

2. 先導式溢流閥 RVG（板式）、RVT（管式）

RVG-03-1、RVG-03-2、RVG-03-3

RVG-06-1、RVG-06-2、RVG-06-3

RVG-10-1、RVG-10-2、RVG-10-3

RVT-03、RVT-06、RVT-10

3. 電磁先導溢流閥 RVGS（板式）、RVTS（管式）

RVGS-03-1P、RVGS-03-2P、RVGS-03-3P

RVGS-06-1P、RVGS-06-2P、RVGS-06-3P

RVGS-10-1P、RVGS-10-2P、RVGS-10-3P

RVTS-03、RVTS-06、RVTS-10

4. 低噪音溢流閥 SBG / 電磁低噪音 SBSG

SBG-03-1、SBG-03-2、SBG-03-3

SBG-06-1、SBG-06-2、SBG-06-3

SBSG-03-1PN、SBSG-06-2PN

5. 減壓閥 PRG (板式)/PRT (管式)、單向減壓閥 PRCG/PRCT

PRG-03、PRG-06、PRG-10

PRT-03、PRT-06、PRT-10

PRCG-03、PRCG-06、PRCG-10

6. 順序閥 / 抗衡閥 UG/UT、URG 抗衡閥

UG-03-1/2/3/4、UG-06-1/2/3/4、UG-10-1/2/3/4

UT-03、UT-06、UT-10

URG-03、URG-06

7. 多功能卸載 / 順序閥 UCG、UCT

UCG-03、UCG-06、UCG-10

UCT-03-1/2/3/4、UCT-06-1/2/3/4、UCT-10-1/2/3/4

五、疊加閥全系列（02/03 通徑）

1. 疊加式溢流閥 MRV

MRV-02-P-1/2/3、MRV-02-A-1/2/3、MRV-02-B-1/2/3

MRV-03-P-1/2/3、MRV-03-A-1/2/3、MRV-03-B-1/2/3

2. 疊加式減壓閥 SPR

SPR-02-P/A/B-1/2/3

SPR-03-P/A/B-1/2/3

3. 疊加式單向閥 MPC

MPC-02-W/A/B、MPC-03-W/A/B

4. 疊加單向節流閥 MTC

MTC-02-W/A/B、MTC-03-W/A/B

5. 疊加抗衡平衡閥 MSCV

MSCV-02-A、MSCV-02-B

MSCV-03-A、MSCV-03-B

六、流量控制閥（節流 / 單向節流）

板式 TVG、管式 TVT；單向節流 TVCG/TVCT

TVG-03、TVG-04、TVG-06、TVG-10

TVT-03、TVT-04、TVT-06、TVT-10

TVCG-03、TVCG-06、TVCT-03、TVCT-06

七、充液（滿油）閥 SG / SLG / PF

SG 直通型（180° 油口）

SG-16-A1、SG-16-A2

SG-24-A1、SG-24-A2

SG-32-A1、SG-32-A2

SG-48-A1、SG-48-A2

SLG90° 直角型

SLG-16、SLG-24、SLG-32

PF 板式滿油閥

PF-90、PF-100、PF-125、PF-150、PF-200

八、葉片泵系列

1.VPC 低壓變量葉片泵

VPC-12-FA1/FA2/FA3

VPC-15-FA1/FA2/FA3

VPC-20-FA1/FA2/FA3

VPC-30-FA1/FA2/FA3

2.50T 定量低壓葉片泵（單 / 雙聯）

單聯：50T-07/12/17/20/23/26/36/39/43

雙聯：50T-07-12、50T-20-36、50T-23-39

3.HVP 中高壓變量葉片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3

九、管式單向閥 CIT

CIT-02、CIT-03、CIT-04、CIT-06

十、型號后綴通用釋義

1. B = 接線盒線圈，D = 插式線圈；DC24/AC220 通用電壓

2. 1/2/3：調壓檔位（1 低壓 7-70bar，2 中壓 35-140bar，3 高壓 70-250bar）

3. G = 板式安裝，T = 管式螺紋安裝

4. FA1/FA2/FA3：油泵法蘭安裝規格

5. P/A/B/W：疊加閥對應 P 進油、A/B 執行油口、W 回油

6. A1/A2：充液閥輕載 / 重力開啟規格

成套適配說明：UCG-03為工業標準03通徑（NG10/10mm）**多功能板式壓力控制閥**，集抗衡閥、順序閥、背壓閥三重功能于一體，內控內泄標準結構，自帶精準壓力補償、穩壓阻尼結構。完美適配全系03通徑疊加閥組、VG32/VG46抗磨液壓油，兼容PV2R高壓雙聯泵、VP2大流量變量泵、3HP~7.5HP中大流量液壓站。主打**防止油缸自重下滑、平衡垂直負載、穩定回路背壓、有序動作切換**，徹底解決垂直機架溜缸、進給抖動、動作干涉、負載下墜通病，廣泛用于立式機床、升降平臺、垂直沖壓、機械手升降重載設備，全文零品牌化，安裝扭力、工況限值、維保周期與站內所有03通徑液壓元件體系完全統一。

一、型號逐位完整釋義（行業通用編碼）

• U：多功能壓力控制系列，集成順序、抗衡、背壓多重控制邏輯，區別單一功能閥，可通過調壓適配多種回路工況
• C：抗衡/平衡控制功能核心代號，專為垂直負載平衡、防下墜、抗負壓設計，抑制油缸自重滑移
• G：板式安裝方式（Plate），標準03通徑底板安裝，可獨立裝配、可配合疊加閥組使用，適配標準油路安裝尺寸
• 03：公稱通徑規格，NG10/10mm通徑，3/8寸油口，中大流量適配規格，通流能力強、無流量瓶頸
• 常用后綴壓力檔位釋義（行業標配）
• 1：低壓檔 0.5~4.0MPa，適配輕載升降、微小背壓穩壓回路
• 2：中壓檔 0.9~8.0MPa，通用主流檔位，適配常規垂直負載、機床升降工況
• 3：高壓檔 4.0~16.0MPa，適配重載沖壓、重型機架、大負載垂直設備
• 4：超高壓檔 10.0~21.0MPa，適配高壓鎖止、重型液壓機平衡回路
• 隱藏默認配置：精密錐閥密封結構、高強度調壓彈簧、內置阻尼穩壓油道、鑄鐵一體式閥體、耐高壓NBR密封總成；內控內泄標準型，壓力響應靈敏、穩壓精度高、抗污染能力強，支持24h連續垂直負載工況，高頻啟停無抖動、無溜缸。
• 選型紅線：本閥為**垂直負載專用平衡閥**，不可當作溢流閥、卸荷閥使用；檔位壓力必須大于負載自重產生的油路壓力，否則必然下墜溜缸；嚴禁超通流、超壓極限運行，易造成閥芯卡滯、平衡失效；03通徑嚴禁與02通徑閥組、墊片混用。

二、額定工況與核心技術參數（站內統一對標）

• 壓力參數：殼體極限耐壓25MPa，四檔全覆蓋調壓區間：1檔(0.5~4MPa)、2檔(0.9~8MPa)、3檔(4~16MPa)、4檔(10~21MPa)；調壓線性順滑、背壓穩定、負載平衡精度高
• 流量參數：額定穩定通流80L/min，峰值最大通流90L/min；適配中大流量液壓系統，大流量升降動作無卡頓、無節流發熱、動作平順
• 平衡性能：零泄漏鎖止、靜態背壓穩壓穩定，可完全抵消油缸自重負載，停機靜置無緩慢下滑、無位移漂移，定位精度優異
• 控制方式：標準內控內泄，依靠系統自身壓力開啟換向，無需外接控制油路，安裝簡潔、回路穩定、故障率極低
• 安裝規范：4顆M8 8.8級內六角螺栓固定，對角分兩次鎖緊，標準安裝扭力24±2N·m；配套03通徑專用3mm安裝墊片，禁止舊墊片復用、混用
• 介質與油溫：適配ISO VG32/VG46抗磨液壓油；正常工作油溫15~65℃，最優工況30~55℃，耐高溫、抗油液劣化、抗雜質能力強
• 適配系統：匹配2.2KW~5.5KW液壓站、VP2大流量泵、PV2R雙聯高壓泵系統，專攻垂直升降、立式進給、重載防墜回路
• 物理參數：閥體凈重2.0kg，結構穩固、抗震動、抗沖擊，適配車間惡劣工況，長期運行無變形、無性能衰減

三、三大核心功能與工作原理

1、抗衡防墜功能（核心主打）

垂直油缸靜止、停機待機時，閥芯錐面完全密封鎖止，油路形成恒定背壓，精準抵消活塞桿自重與負載下墜力，杜絕設備靜置溜缸、緩慢下滑、定位偏移，是立式設備安全鎖止核心元件。

2、順序動作控制功能

多回路聯動工況下，依靠預設壓力閾值控制油路開啟順序，保證夾緊后進給、定位后沖壓等有序動作，杜絕動作干涉、先動后亂，提升設備動作邏輯性與穩定性。

3、回路背壓穩壓功能

進給動作過程中建立穩定回油背壓，消除油缸負壓、吸空、抖動、爬行問題，讓垂直進給速度均勻、運行平順，大幅提升設備加工精度與運行質感。

功能區別：普通單向閥僅止回、不保壓；普通節流閥僅調速、不防墜；UCG-03同時實現防下墜+穩速度+控順序，是垂直液壓回路性價比最高的三合一專用閥。

四、03通徑負載平衡閥類橫向選型對比

五、標準化安裝與調壓步驟

1. 停機泄壓清潔：設備完全斷電、徹底泄壓，清理閥體、安裝底板貼合面鐵屑、油污、雜質，保證安裝平面平整潔凈，杜絕雜質卡滯閥芯、端面滲油。
2. 對位安裝固定：核對閥體進出油口方向，匹配負載升降油路，放置全新03通徑3mm專用墊片，閥體居中對位無偏移，M8螺栓對角交叉分兩次鎖緊至24±2N·m標準扭力。
3. 油路方向核對：嚴格區分進油、回油方向，嚴禁反向安裝，反向會直接導致油路鎖死、油缸不動、憋壓發熱。
4. 空載初步調壓：完全松開調壓螺絲，空載啟動設備，試運行升降動作；根據負載自重逐級小幅升壓，單次1/8圈微調，間隔20秒穩壓。
5. 負載精準校準：帶載測試升降動作，微調壓力至三個標準狀態：上升順暢無吃力、運行平穩無抖動、停機靜置無下滑，預留0.5~1MPa安全余量。
6. 熱態復檢鎖定：滿載連續運行1小時，熱態工況下負載平衡穩定、無漂移、無下墜，鎖緊調壓防松螺母，調試完成。

六、高頻現場故障排查

• 垂直油缸停機下滑、溜缸：平衡壓力調節過低、彈簧疲勞、閥芯雜質卡滯關閉不嚴；逐級升壓校準，拆解清洗閥芯錐面，老化彈簧直接更換。
• 油缸上升吃力、動作緩慢：調壓過高、閥口開度不足、背壓過大；適當降低平衡壓力，匹配負載自重，降低無效背壓損耗。
• 升降動作抖動、爬行：背壓不穩、系統進氣、閥芯輕微卡滯；徹底排空系統空氣，清洗閥芯阻尼油道，微調壓力穩定背壓。
• 多回路動作錯亂、無順序：順序壓力閾值不當、調壓差值過?。恢匦路旨壵{(diào)壓，拉大前后動作壓力差，保證回路有序切換。
• 閥體發熱、局部溫升快：長期高壓憋壓、閥口節流過載；優化壓力匹配，避免超閾值調壓，減少長期節流損耗。
• 端面滲油、閥體串油：舊墊片復用老化、螺栓扭力不均、貼合面變形；更換全新03專用墊片，對角復緊標準安裝扭力。

七、安裝運行硬性禁忌

• 功能誤用禁忌：嚴禁替代溢流閥、卸荷閥做系統調壓使用，本閥無大流量溢流泄壓能力，誤用會導致系統超壓失控。
• 壓力不足禁忌：嚴禁平衡壓力低于負載自重壓力，必然出現停機溜缸、安全隱患，垂直負載必須預留充足壓力余量。
• 反向安裝禁忌：嚴禁閥體油路反向裝配，直接鎖死油路、憋壓過載、設備無法動作。
• 通徑混用禁忌：03通徑墊片、螺栓嚴禁與02通徑混用，油孔錯位串壓，導致平衡失效、動作失控。
• 暴力調壓禁忌：禁止暴力大幅擰動調壓手柄，易造成彈簧變形、壓力線性失效、平衡精度永久偏差。
• 臟油運行禁忌：細微雜質會卡滯錐閥密封面，造成微泄溜缸，必須定期換油、過濾凈化，保證油液潔凈。
• 維保周期：每1000小時檢查負載平衡狀態、壓力穩定性、閥體密封性；每3000小時拆解清洗閥芯錐面與阻尼孔、更換墊片與O型圈，與全系03通徑閥組同步維保。
