納榮NEURON減壓閥邏輯閥LV-32-D-30

BRD 系列：BRD-01M-P,BRD-OIM-P

CA 系列：CA-02C-03,CA-03C-03

DR 系列：DR 01M-PP-HL,DR-01M-PA-M,DR-01M-PB-M,DR-01M-PP-HL,DR-01M-PP-M,DR-01M-PP-SS,DR-02C-H,DR-02C-HL,DR-02C-M,DR-02G-HL,DR-02G-SS

FCA 系列：FCA-03C-03

LV 系列：LV-16-F-05,LV-25-F-05,LV-32-B-NV,LV-32-C-05 + BOLT,LV-32-D-20,LV-40-B,LV-40-B-NV,LV-40-C-05

QBR 系列：QBR-03C,QBR-03C-M,QBR-06C-M-HV,QBR-06G

RD 系列：RD-03C,RD-03C-M

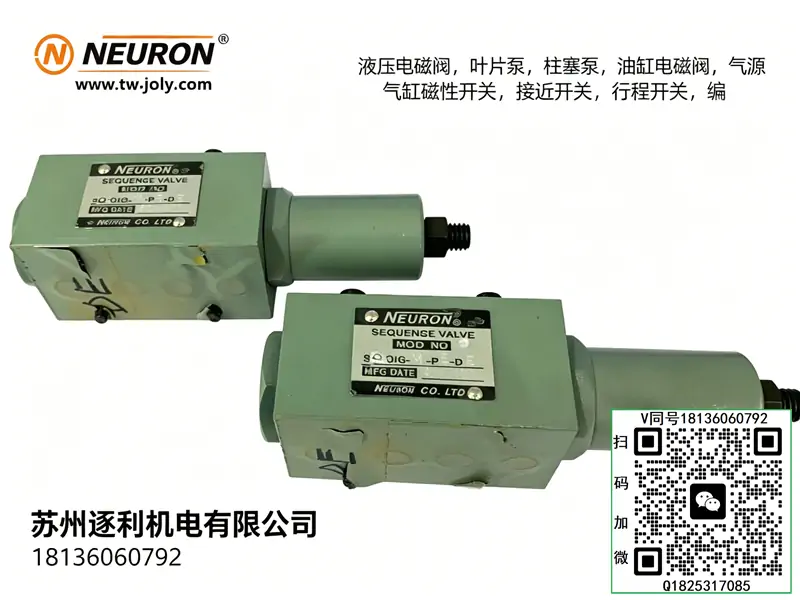

SQ 系列：SQ-01G-M-PE-DE,SQ-QIG-M-P-E-DE

THC 系列：THC-06C

BRD-01M-P 液壓閥詳解

BRD-01M-P 屬于直動式疊加式減壓閥（壓力控制閥），用于高壓系統分支減壓、穩壓保護，是小通徑、中高壓、精密型減壓閥，具備減壓精準、響應快、疊加安裝緊湊等特點。

一、型號編碼規則

• BRD：系列代號，直動式疊加式減壓閥（P 口減壓）
• 01：規格代號，公稱通徑 6mm（NG01，1/8"），適配流量 15L/min
• M：調壓范圍0.5–21MPa（5–210bar），標準預設 10MPa（100bar）
• P：安裝形式，疊加式（P 口進油、A 口減壓出油、T 口泄油）

二、結構組成（疊加式集成設計）

• 閥體：高強度合金鑄鐵，集成 P（進油）、A（減壓出油）、T（泄油）口，底面標準疊加安裝面。
• 閥芯（滑閥）：淬火合金鋼，精密研磨，減壓穩定性好、壓力損失小。
• 調壓彈簧：高強度合金鋼絲，線性度優、疲勞壽命長，帶刻度調節 + 鎖緊螺母。
• 阻尼孔：閥芯微型阻尼，抑制壓力脈動、減少振動噪聲。
• 密封件：丁腈橡膠（NBR），適配?20℃～+80℃，可選 FKM 高溫密封。
• 泄油通道：內部獨立泄油，T 口直接回油箱，背壓影響小。

三、工作原理（直動式減壓穩壓）

1. 常態（進口壓力＜設定值） 閥芯在彈簧力作用下全開，P→A 直通、無減壓，油液直接流向執行元件。
2. 減壓（進口壓力＞設定值） P 口高壓油經阻尼孔作用于閥芯底部，液壓力克服彈簧力推動閥芯上移；閥口關小、節流減壓，A 口壓力穩定在彈簧設定值。
3. 穩壓（負載波動） 負載增大→A 口壓力升高→閥芯上移→閥口關小→減壓增大；負載減小→A 口壓力降低→閥芯下移→閥口開大→減壓減?。粍?dòng)態平衡、維持 A 口壓力穩定。

四、核心參數（標準工況）

• 公稱通徑：6mm（NG01，1/8"）
• 最大流量：15L/min
• 調壓范圍：0.5–21MPa（5–210bar）
• 最高進口壓力：21MPa（210bar）
• 出口壓力波動：≤±0.3MPa（穩壓精度高）
• 泄油背壓：≤0.5MPa（建議直接回油箱）
• 壓力損失：≤0.3MPa（全開狀態）
• 工作溫度：?20℃～+80℃（NBR）
• 介質粘度：10–420cSt（推薦 32#/46# 抗磨液壓油）
• 安裝方式：疊加式（ISO 4401-01 標準安裝面）
• 重量：≈0.5kg

五、性能優勢

1. 減壓精準穩定：直動式結構 + 阻尼設計，壓力波動小、重復精度高，適合精密壓力控制。
2. 響應速度快：無先導級滯后，動態響應靈敏，適配高頻壓力波動工況。
3. 疊加安裝緊湊：標準 01 通徑疊加面，可與其他疊加閥（單向 / 節流 / 溢流）組合，節省安裝空間。
4. 高壓適配性強：最高進口壓力 21MPa，適合中高壓系統分支減壓保護。
5. 抗污染能力強：大間隙設計，對油液污染不敏感，適應工業惡劣工況。

六、典型應用

• 液壓泵站：中高壓系統（≤21MPa）分支減壓，保護低壓元件、穩壓
• 機床液壓：夾緊 / 進給回路，精確壓力控制、保壓穩定
• 工程機械：小型挖掘機、裝載機液壓系統，分支壓力調節、過載保護
• 液壓夾具：保壓回路，維持夾緊力穩定、防止壓力漂移
• 試驗設備：壓力試驗機，無級調壓、壓力穩定

七、使用注意事項

1. 安裝位置：疊加安裝在泵出口與方向閥之間，P 口接高壓泵、A 口接低壓回路、T 口直接回油箱。
2. 油液清潔：建議 10μm 過濾，延長閥芯與密封壽命，減少卡滯風險。
3. 壓力設定：長期工作壓力建議≤18MPa，避免彈簧疲勞；調節后鎖緊螺母防振動漂移。
4. 泄油阻力：T 口背壓≤0.5MPa，否則會升高出口壓力、影響穩壓精度。
5. 系統匹配：最大流量≤15L/min，超流量易導致壓力失控、噪聲增大。
