德克瑪Dekema液壓 疊加式 調壓閥MRV-02P SA B W MRV-03P A B W

德克瑪 DEKEMA（液壓）全系列型號

50T 系列（定量葉片泵）：50T-12-FR,50T-14-FR,50T-17-FR,50T-20-FR,50T-23-FR,50T-26-FR,50T-30-FR,50T-36-FR,50T-39-FR,50T-43-FR,50T-48-FR,50T-61-FR,50T-75-FR,50T-94-FR,50T-116-FR

150T 系列（定量葉片泵）：150T-48-FR,150T-61-FR,150T-75-FR,150T-94-FR,150T-116-FR

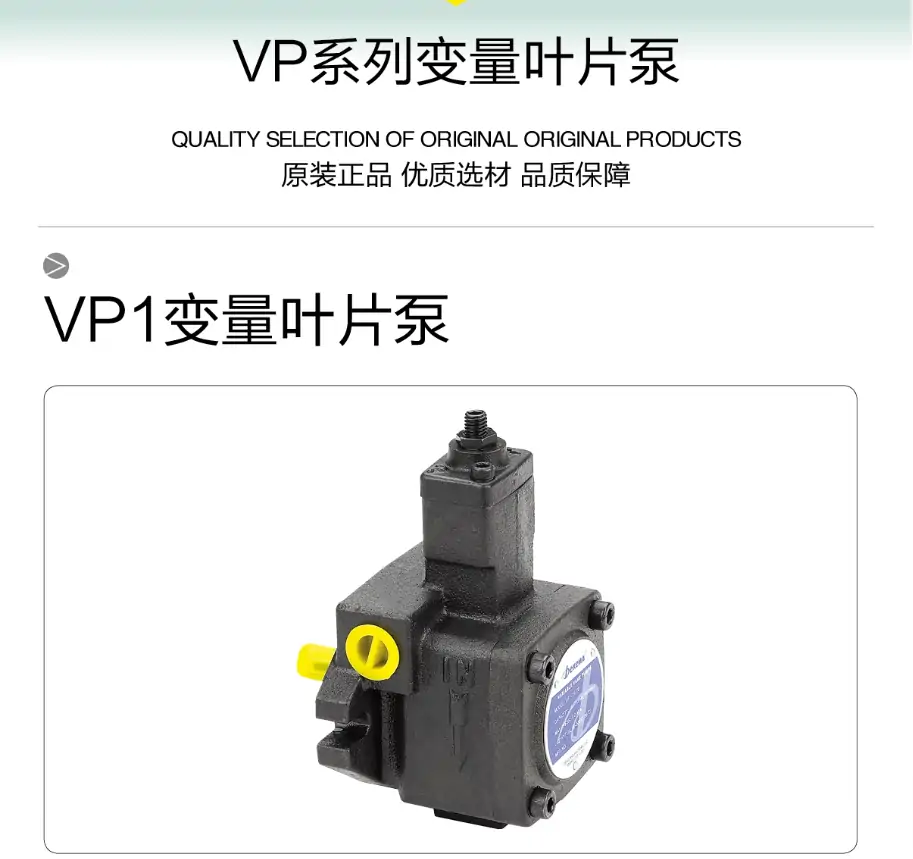

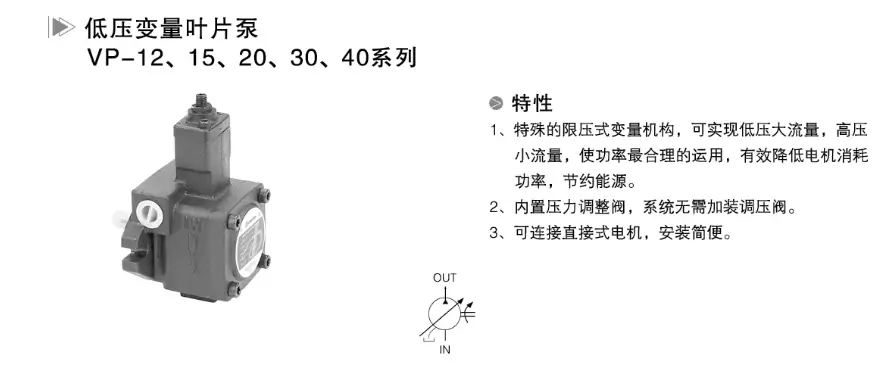

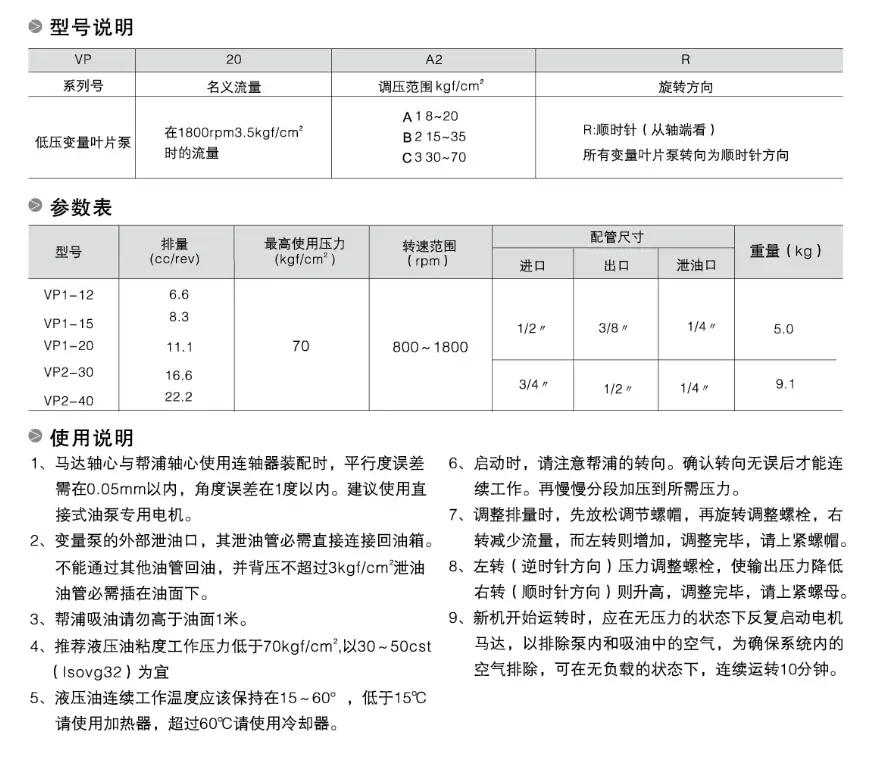

VP1 系列（變量葉片泵）：VP1-08-35,VP1-08-55,VP1-08-70,VP1-12-35,VP1-12-55,VP1-12-70,VP1-15-35,VP1-15-55,VP1-15-70,VP1-20-35,VP1-20-55,VP1-20-70,VP1-30-35,VP1-30-55,VP1-30-70,VP1-40-35,VP1-40-55,VP1-40-70

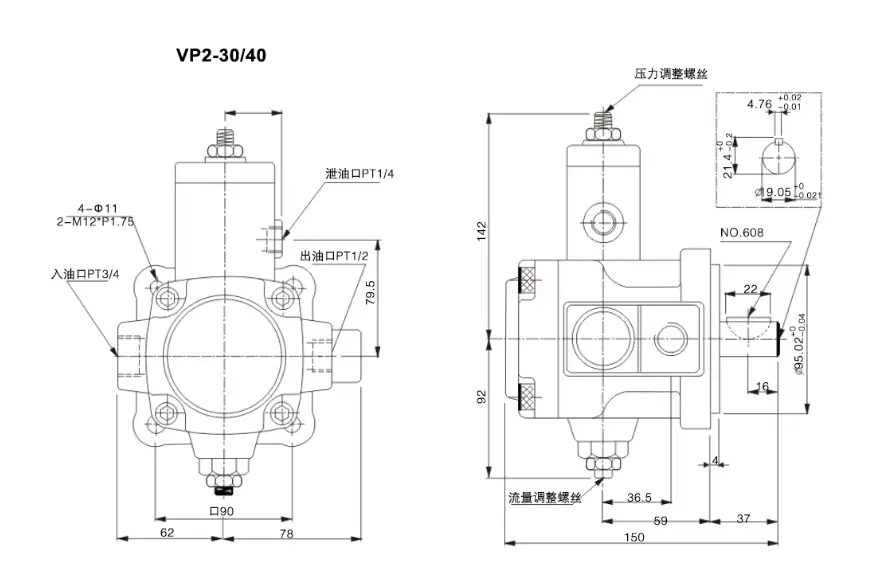

VP2 系列（變量葉片泵）：VP2-20-35,VP2-30-35,VP2-30-55,VP2-30-70,VP2-40-35,VP2-40-55,VP2-40-70

VP3 系列（變量葉片泵）：VP3-20-140,VP3-30-140,VP3-30-D-10,VP3-40-140

VP4 系列（變量葉片泵）：VP4-40-54,VP4-70-86

XVP 系列（變量葉片泵）：XVP-20,XVP-30,XVP-40,XVP-54,XVP-70,XVP-86

HGP 系列（齒輪泵）：HGP-05A-F0.3R,HGP-05A-F0.5R,HGP-1A-F1R,HGP-1A-F2R,HGP-1A-F3R,HGP-1A-F4R,HGP-1A-F5R,HGP-1A-F6R,HGP-1A-F8R,HGP-2A-F11R,HGP-2A-F12R,HGP-2A-F2R,HGP-2A-F3R,HGP-2A-F4R,HGP-2A-F6R,HGP-2A-F8R,HGP-2A-F9R,HGP-3A-F11R,HGP-3A-F11-RX2B,HGP-3A-F13R,HGP-3A-F13-RX2B,HGP-3A-F14R,HGP-3A-F14-RX2B,HGP-3A-F17R,HGP-3A-F17-RX2B,HGP-3A-F19R,HGP-3A-F19-RX2B,HGP-3A-F23R,HGP-3A-F23-RX2B,HGP-3A-F25R,HGP-3A-F25-RX2B,HGP-3A-F28R,HGP-3A-F28-RX2B,HGP-3A-F30R,HGP-3A-F30-RX2B,HGP-3A-F6R,HGP-3A-F6-RX2B,HGP-3A-F8R,HGP-3A-F8-RX2B

GPY 系列（齒輪泵）：GPY-2A-F11R,GPY-2A-F12R,GPY-2A-F2R,GPY-2A-F3R,GPY-2A-F4R,GPY-2A-F6R,GPY-2A-F8R,GPY-2A-F9R

DSG 系列（電磁換向閥）：DSG-01-2B2-A110,DSG-01-2B2-A110-N,DSG-01-2B2-A240,DSG-01-2B2-A240-N,DSG-01-2B2B-A110,DSG-01-2B2B-A110-N,DSG-01-2B2B-A240,DSG-01-2B2B-A240-N,DSG-01-2B2B-D24,DSG-01-2B2B-D24-N,DSG-01-2B2-D24,DSG-01-2B2-D24-N,DSG-01-2B2-L-A110,DSG-01-2B2-L-A110-N,DSG-01-2B2-L-A240,DSG-01-2B2-L-A240-N,DSG-01-2B2-L-D24,DSG-01-2B2-L-D24-N,DSG-01-2B3-A110,DSG-01-2B3-A110-N,DSG-01-2B3-A240,DSG-01-2B3-A240-N,DSG-01-2B3B-A240-N,DSG-01-2B3-D24,DSG-01-2B3-D24-N,DSG-01-2B4B-A240-N,DSG-01-2B8-A240-N,DSG-01-2B8-D24-N,DSG-01-2D2-A110,DSG-01-2D2-A110-N,DSG-01-2D2-A240,DSG-01-2D2-A240-N,DSG-01-2D2-D24,DSG-01-2D2-D24-N,DSG-01-3C10-A240-N,DSG-01-3C11-A240-N,DSG-01-3C12-A240-N,DSG-01-3C2-A110,DSG-01-3C2-A110-N,DSG-01-3C2-A240,DSG-01-3C2-A240-N,DSG-01-3C2-D24,DSG-01-3C2-D24-N,DSG-01-3C3-A110,DSG-01-3C3-A110-N,DSG-01-3C3-A240,DSG-01-3C3-A240-N,DSG-01-3C3-D24,DSG-01-3C3-D24-N,DSG-01-3C40-A110,DSG-01-3C40-A110-N,DSG-01-3C40-A240,DSG-01-3C40-A240-N,DSG-01-3C40-D24,DSG-01-3C40-D24-N,DSG-01-3C4-A110,DSG-01-3C4-A110-N,DSG-01-3C4-A240,DSG-01-3C4-A240-N,DSG-01-3C4-D24,DSG-01-3C4-D24-N,DSG-01-3C5-A110,DSG-01-3C5-A110-N,DSG-01-3C5-A240,DSG-01-3C5-A240-N,DSG-01-3C5-D24,DSG-01-3C5-D24-N,DSG-01-3C60-A110,DSG-01-3C60-A110-N,DSG-01-3C60-A240,DSG-01-3C60-A240-N,DSG-01-3C60-D24,DSG-01-3C60-D24-N,DSG-01-3C9-A110,DSG-01-3C9-A240,DSG-01-3C9-A240-N,DSG-01-3C9-D24

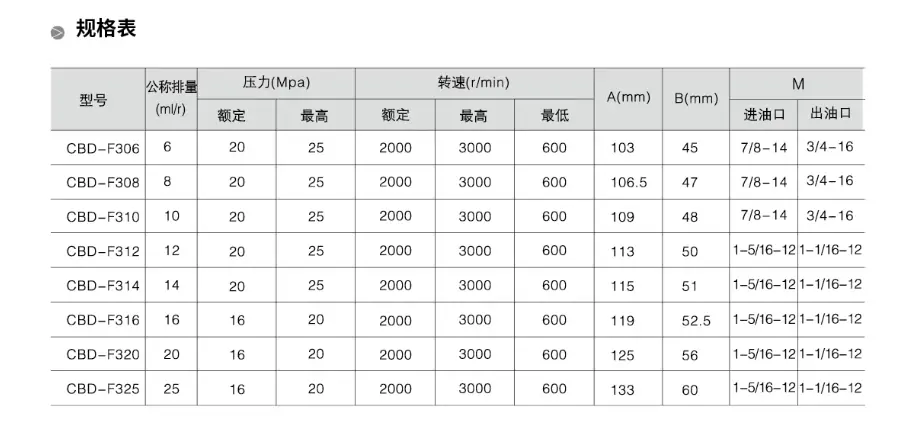

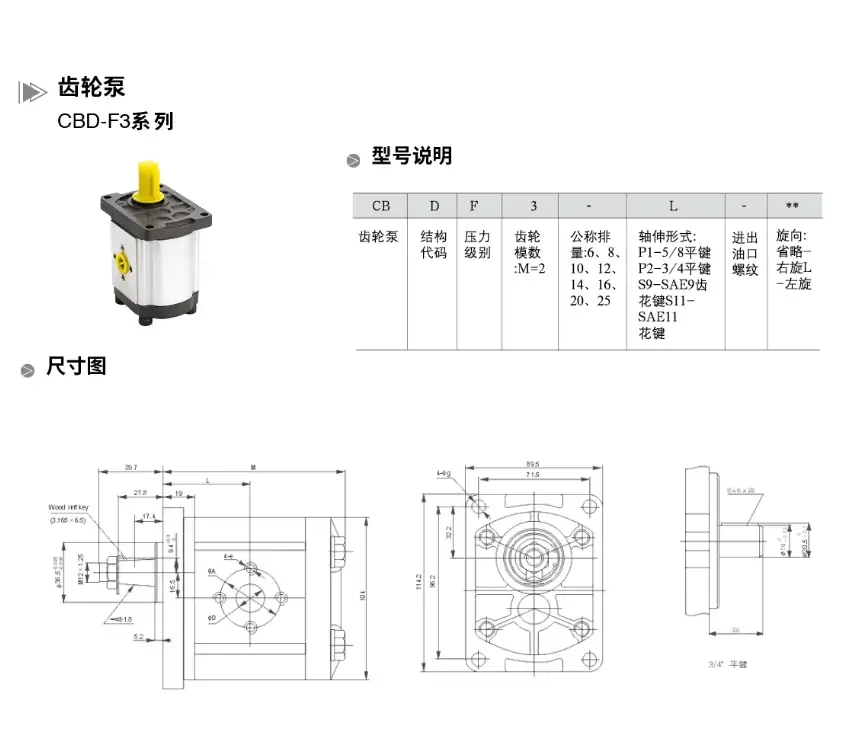

CBD 系列（溢流閥）：CBD-F306,CBD-F308,CBD-F310,CBD-F312,CBD-F314,CBD-F316,CBD-F320,CBD-F325

CPDF 系列（壓力閥）：CPDF-10-A1,CPDF-10-A2

CPDG 系列（壓力閥）：CPDG-03-A1,CPDG-03-A1D,CPDG-03-A2,CPDG-03-A2D,CPDG-06-A1,CPDG-06-A1D,CPDG-06-A2,CPDG-06-A2D,CPDG-10-A1,CPDG-10-A2

CPDT 系列（壓力閥）：CPDT-04-A1,CPDT-04-A1D,CPDT-04-A2,CPDT-04-A2D

CRG 系列（單向閥）：CRG-03A1,CRG-03A2,CRG-06A1,CRG-06A2

DVP 系列（比例閥）：DVP-15-70,DVP-20-70,DVP-30-70,DVP-40-70

EDG 系列（比例閥）：EDG-01-C,EDG-01-H

HVP 系列（變量泵）：HVP-20-FA3,HVP-30-FA3,HVP-40-FA3

PV7 系列（變量泵）：PV7-1X/06-10RA01MA0-05,PV7-1X/06-10RA01MA0-10,PV7-1X/06-14RA01MA0-04,PV7-1X/06-14RA01MA0-07,PV7-1X/100-118RE07MC0-16,PV7-1X/100-118RE07MD0-16,PV7-1X/100-150RE07MC0-08,PV7-1X/100-150RE07MD0-08,PV7-1X/10-14RE01MC0-16,PV7-1X/10-14RE01MD0-16,PV7-1X/10-20RE01MC0-10,PV7-1X/10-20RE01MD0-10,PV7-1X/16-20RE01MC0-16,PV7-1X/16-20RE01MD0-16,PV7-1X/16-30RE01MC0-08,PV7-1X/16-30RE01MD0-08,PV7-1X/25-30RE01MC0-16,PV7-1X/25-30RE01MD0-16,PV7-1X/25-45RE01MC0-08,PV7-1X/25-45RE01MD0-08,PV7-1X/40-45RE37MC0-16,PV7-1X/40-45RE37MD0-16,PV7-1X/40-71R37MC0-08,PV7-1X/40-71RE37MD0-08,PV7-1X/63-71RE07MC0-16,PV7-1X/63-71RE07MD0-16,PV7-1X/63-94RE07MC0-08,PV7-1X/63-94RE07MD0-08,PV7-2X/20-20RA01MA0-05,PV7-2X/20-20RA01MA0-10,PV7-2X/20-25RA01MA0-05,PV7-2X/20-25RA01MA0-10

PVXS 系列（變量泵）：PVXS-066-M-R-DF-0000-000,PVXS-090-M-R-DF-0000-000,PVXS-130-M-A-DF-0000-000,PVXS-130-M-R-DF-0000-000,PVXS-180-M-R-DF-0000-000,PVXS-250-M-R-DF-0000-000

UVN 系列（變量泵）：UVN-1A-1A3-1.5-4-11,UVN-1A-1A3-2.2-4-11

V 系列（葉片泵）：V15A1 R10X,V15A2 R10X,V15A3 R10X,V15A4 R10X,V18A1 R10X,V18A2 R10X,V18A3 R10X,V18A4 R10X,V23A1 R10X,V23A2 R10X,V23A3 R10X,V23A4 R10X

20VQ/25VQ/35VQ/45VQ 系列（葉片泵）：20VQ,2520VQ,25VQ-10A,25VQ-12A,25VQ-14A,25VQ-15A,25VQ-17A,25VQ-21A,25VQ-25A,3520VQ,3525VQ,35VQ,4520VQ,4525VQ,4535VQ,45VQ

A10VSO 系列（柱塞泵）：A10VSO100DFLR/31R-PPA12NOO,A10VSO100DR/31R-PPA12NOO,A10VSO140DFLR/31R-PPA12NOO,A10VSO140DR/31R-PPA12NOO,A10VSO18DFLR/31R-PPA12NOO,A10VSO18DR/31R-PPA12NOO,A10VSO28DFLR/31R-PPA12NOO,A10VSO28DR/31R-PPA12NOO,A10VSO45DFLR/31R-PPA12NOO,A10VSO45DR/31R-PPA12NOO,A10VSO71DFLR/31R-PPA12NOO,A10VSO71DR/31R-PPA12NOO

一、型號釋義

• MRV：疊加式溢流閥系列
• 02：規格 02（通徑 1/4"，6mm）
• P：控制 P 口（進油口）壓力，溢流至 T 口（回油）

二、基本結構

• 安裝形式：疊加式（02 標準疊加安裝）
• 閥體材質：鑄鐵
• 調節方式：頂部旋鈕 / 工具調節，帶壓力鎖定
• 重量：約 1.2～1.5kg

三、核心參數

• 額定壓力：210bar（21MPa），峰值 315bar
• 額定流量：40L/min
• 調壓范圍（可選）：1 型：7～70bar2 型：35～140bar3 型：70～210bar（常用）4 型：100～350bar
• 工作介質：ISO VG32/46/68 抗磨液壓油
• 油溫：-15℃～+70℃

四、工作原理

• 常態：閥口關閉，P→T 不通
• 過載：P 口壓力超過彈簧設定值，閥芯上移，P→T 溢流泄壓
• 穩定：壓力維持在設定值，保護系統與泵
• 疊加安裝：直接疊放在換向閥與底板之間，無需管路，節省空間

五、性能特點

1. 疊加式設計：安裝緊湊，減少泄漏點，維護方便
2. 壓力穩定：調壓精度高，壓力波動小
3. 低噪音：閥芯阻尼設計，溢流噪音低
4. 多功能：可做系統安全閥、壓力調壓閥、遠程卸荷閥
5. 通用性強：02 規格疊加閥通用，適配各類液壓系統

六、常見應用

• 液壓站系統壓力設定與過載保護
• 機床、注塑機、自動化設備液壓系統
• 與 02 規格換向閥、單向閥、節流閥疊加組合
• 限制 P 口最高壓力，保護泵與執行元件

七、使用要點

1. 安裝：P 口進油、T 口回油，不可接反
2. 調壓：開機無載調至所需壓力，鎖緊螺母
3. 溢流：T 口回油直通油箱，背壓≤5bar
4. 過濾：系統油液過濾精度≤10μm，延長壽命
