德克瑪Dekema液控單向閥CDPG-10/CPT-03/ CDPT-06/CDPT-10

德克瑪 DEKEMA（液壓）全系列型號

50T 系列（定量葉片泵）：50T-12-FR,50T-14-FR,50T-17-FR,50T-20-FR,50T-23-FR,50T-26-FR,50T-30-FR,50T-36-FR,50T-39-FR,50T-43-FR,50T-48-FR,50T-61-FR,50T-75-FR,50T-94-FR,50T-116-FR

150T 系列（定量葉片泵）：150T-48-FR,150T-61-FR,150T-75-FR,150T-94-FR,150T-116-FR

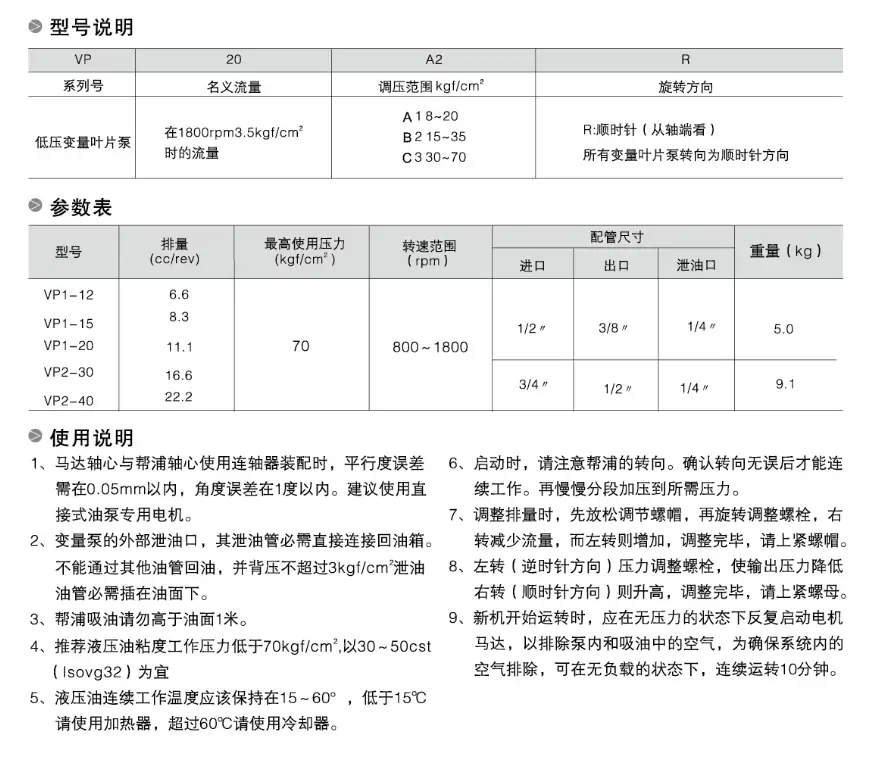

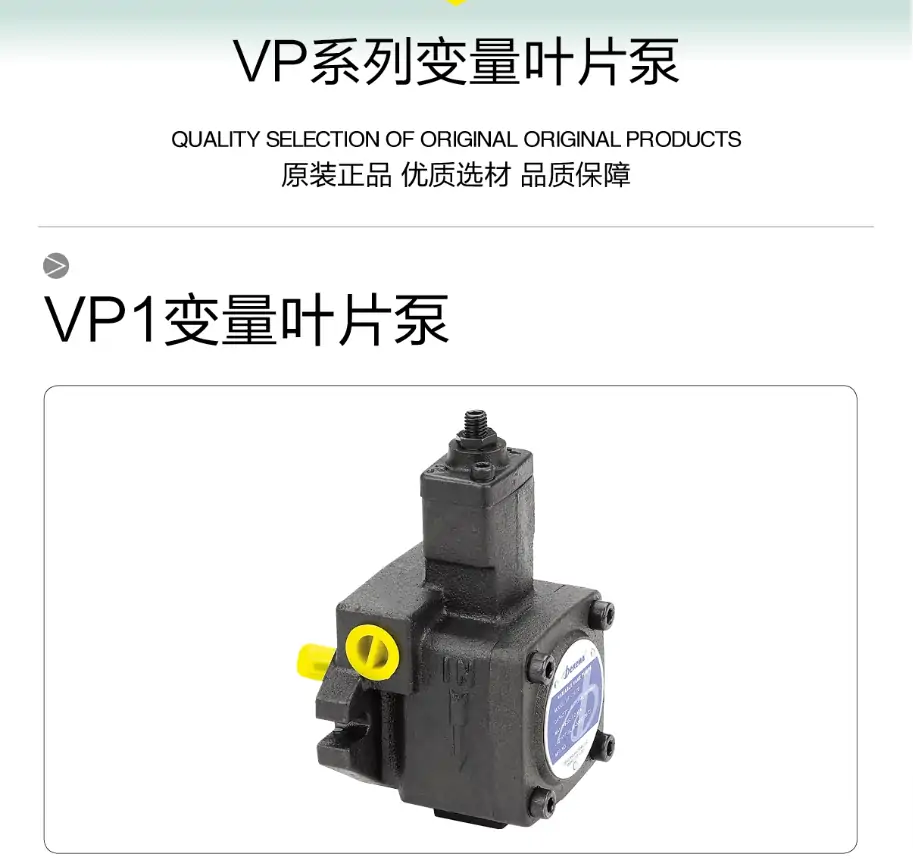

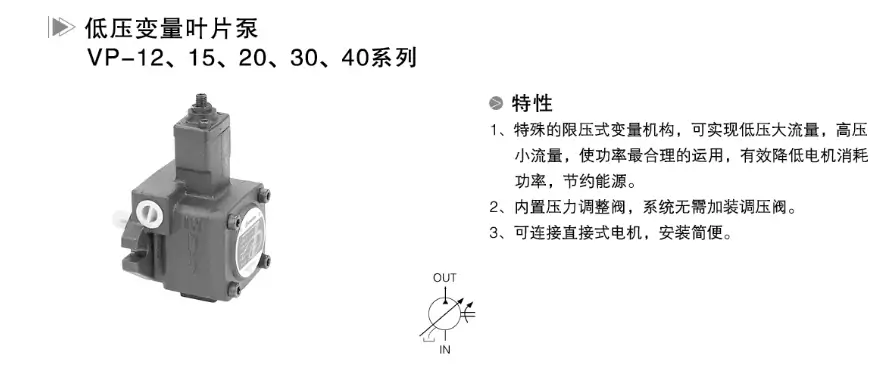

VP1 系列（變量葉片泵）：VP1-08-35,VP1-08-55,VP1-08-70,VP1-12-35,VP1-12-55,VP1-12-70,VP1-15-35,VP1-15-55,VP1-15-70,VP1-20-35,VP1-20-55,VP1-20-70,VP1-30-35,VP1-30-55,VP1-30-70,VP1-40-35,VP1-40-55,VP1-40-70

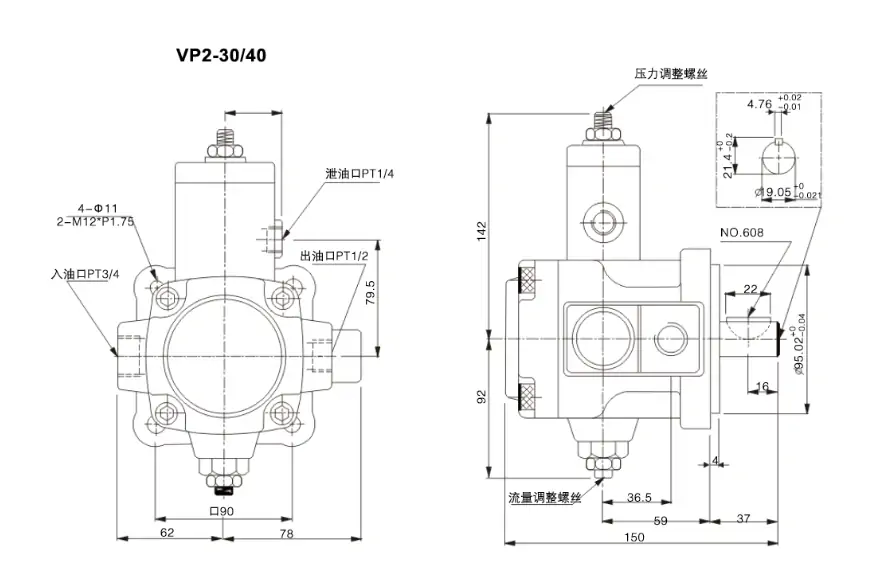

VP2 系列（變量葉片泵）：VP2-20-35,VP2-30-35,VP2-30-55,VP2-30-70,VP2-40-35,VP2-40-55,VP2-40-70

VP3 系列（變量葉片泵）：VP3-20-140,VP3-30-140,VP3-30-D-10,VP3-40-140

VP4 系列（變量葉片泵）：VP4-40-54,VP4-70-86

XVP 系列（變量葉片泵）：XVP-20,XVP-30,XVP-40,XVP-54,XVP-70,XVP-86

HGP 系列（齒輪泵）：HGP-05A-F0.3R,HGP-05A-F0.5R,HGP-1A-F1R,HGP-1A-F2R,HGP-1A-F3R,HGP-1A-F4R,HGP-1A-F5R,HGP-1A-F6R,HGP-1A-F8R,HGP-2A-F11R,HGP-2A-F12R,HGP-2A-F2R,HGP-2A-F3R,HGP-2A-F4R,HGP-2A-F6R,HGP-2A-F8R,HGP-2A-F9R,HGP-3A-F11R,HGP-3A-F11-RX2B,HGP-3A-F13R,HGP-3A-F13-RX2B,HGP-3A-F14R,HGP-3A-F14-RX2B,HGP-3A-F17R,HGP-3A-F17-RX2B,HGP-3A-F19R,HGP-3A-F19-RX2B,HGP-3A-F23R,HGP-3A-F23-RX2B,HGP-3A-F25R,HGP-3A-F25-RX2B,HGP-3A-F28R,HGP-3A-F28-RX2B,HGP-3A-F30R,HGP-3A-F30-RX2B,HGP-3A-F6R,HGP-3A-F6-RX2B,HGP-3A-F8R,HGP-3A-F8-RX2B

GPY 系列（齒輪泵）：GPY-2A-F11R,GPY-2A-F12R,GPY-2A-F2R,GPY-2A-F3R,GPY-2A-F4R,GPY-2A-F6R,GPY-2A-F8R,GPY-2A-F9R

DSG 系列（電磁換向閥）：DSG-01-2B2-A110,DSG-01-2B2-A110-N,DSG-01-2B2-A240,DSG-01-2B2-A240-N,DSG-01-2B2B-A110,DSG-01-2B2B-A110-N,DSG-01-2B2B-A240,DSG-01-2B2B-A240-N,DSG-01-2B2B-D24,DSG-01-2B2B-D24-N,DSG-01-2B2-D24,DSG-01-2B2-D24-N,DSG-01-2B2-L-A110,DSG-01-2B2-L-A110-N,DSG-01-2B2-L-A240,DSG-01-2B2-L-A240-N,DSG-01-2B2-L-D24,DSG-01-2B2-L-D24-N,DSG-01-2B3-A110,DSG-01-2B3-A110-N,DSG-01-2B3-A240,DSG-01-2B3-A240-N,DSG-01-2B3B-A240-N,DSG-01-2B3-D24,DSG-01-2B3-D24-N,DSG-01-2B4B-A240-N,DSG-01-2B8-A240-N,DSG-01-2B8-D24-N,DSG-01-2D2-A110,DSG-01-2D2-A110-N,DSG-01-2D2-A240,DSG-01-2D2-A240-N,DSG-01-2D2-D24,DSG-01-2D2-D24-N,DSG-01-3C10-A240-N,DSG-01-3C11-A240-N,DSG-01-3C12-A240-N,DSG-01-3C2-A110,DSG-01-3C2-A110-N,DSG-01-3C2-A240,DSG-01-3C2-A240-N,DSG-01-3C2-D24,DSG-01-3C2-D24-N,DSG-01-3C3-A110,DSG-01-3C3-A110-N,DSG-01-3C3-A240,DSG-01-3C3-A240-N,DSG-01-3C3-D24,DSG-01-3C3-D24-N,DSG-01-3C40-A110,DSG-01-3C40-A110-N,DSG-01-3C40-A240,DSG-01-3C40-A240-N,DSG-01-3C40-D24,DSG-01-3C40-D24-N,DSG-01-3C4-A110,DSG-01-3C4-A110-N,DSG-01-3C4-A240,DSG-01-3C4-A240-N,DSG-01-3C4-D24,DSG-01-3C4-D24-N,DSG-01-3C5-A110,DSG-01-3C5-A110-N,DSG-01-3C5-A240,DSG-01-3C5-A240-N,DSG-01-3C5-D24,DSG-01-3C5-D24-N,DSG-01-3C60-A110,DSG-01-3C60-A110-N,DSG-01-3C60-A240,DSG-01-3C60-A240-N,DSG-01-3C60-D24,DSG-01-3C60-D24-N,DSG-01-3C9-A110,DSG-01-3C9-A240,DSG-01-3C9-A240-N,DSG-01-3C9-D24

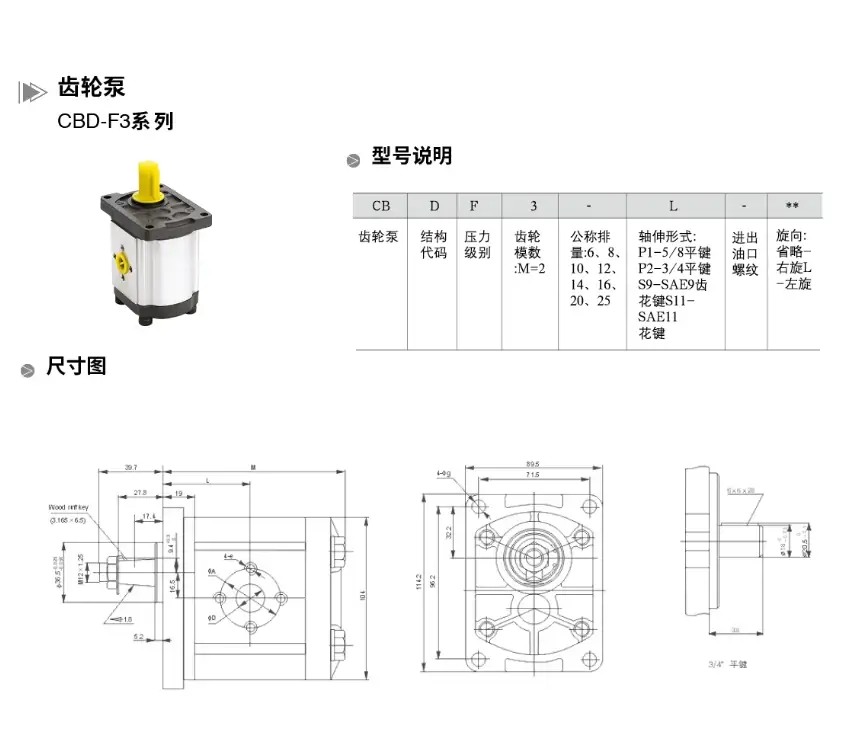

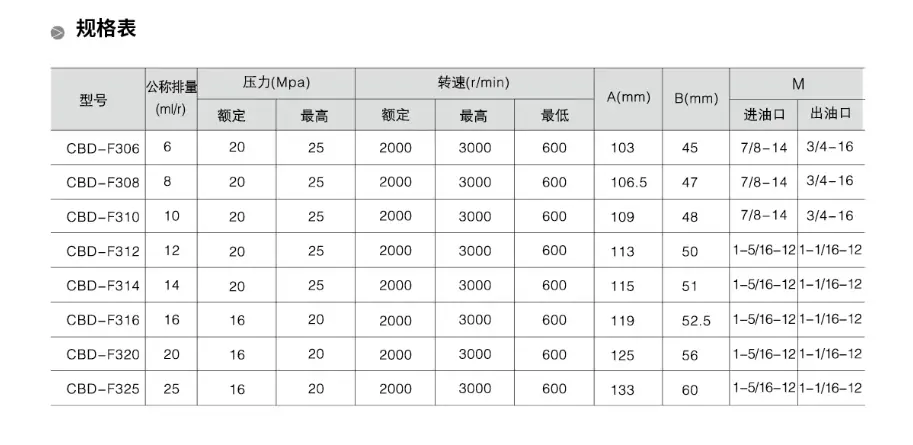

CBD 系列（溢流閥）：CBD-F306,CBD-F308,CBD-F310,CBD-F312,CBD-F314,CBD-F316,CBD-F320,CBD-F325

CPDF 系列（壓力閥）：CPDF-10-A1,CPDF-10-A2

CPDG 系列（壓力閥）：CPDG-03-A1,CPDG-03-A1D,CPDG-03-A2,CPDG-03-A2D,CPDG-06-A1,CPDG-06-A1D,CPDG-06-A2,CPDG-06-A2D,CPDG-10-A1,CPDG-10-A2

CPDT 系列（壓力閥）：CPDT-04-A1,CPDT-04-A1D,CPDT-04-A2,CPDT-04-A2D

CRG 系列（單向閥）：CRG-03A1,CRG-03A2,CRG-06A1,CRG-06A2

DVP 系列（比例閥）：DVP-15-70,DVP-20-70,DVP-30-70,DVP-40-70

EDG 系列（比例閥）：EDG-01-C,EDG-01-H

HVP 系列（變量泵）：HVP-20-FA3,HVP-30-FA3,HVP-40-FA3

PV7 系列（變量泵）：PV7-1X/06-10RA01MA0-05,PV7-1X/06-10RA01MA0-10,PV7-1X/06-14RA01MA0-04,PV7-1X/06-14RA01MA0-07,PV7-1X/100-118RE07MC0-16,PV7-1X/100-118RE07MD0-16,PV7-1X/100-150RE07MC0-08,PV7-1X/100-150RE07MD0-08,PV7-1X/10-14RE01MC0-16,PV7-1X/10-14RE01MD0-16,PV7-1X/10-20RE01MC0-10,PV7-1X/10-20RE01MD0-10,PV7-1X/16-20RE01MC0-16,PV7-1X/16-20RE01MD0-16,PV7-1X/16-30RE01MC0-08,PV7-1X/16-30RE01MD0-08,PV7-1X/25-30RE01MC0-16,PV7-1X/25-30RE01MD0-16,PV7-1X/25-45RE01MC0-08,PV7-1X/25-45RE01MD0-08,PV7-1X/40-45RE37MC0-16,PV7-1X/40-45RE37MD0-16,PV7-1X/40-71R37MC0-08,PV7-1X/40-71RE37MD0-08,PV7-1X/63-71RE07MC0-16,PV7-1X/63-71RE07MD0-16,PV7-1X/63-94RE07MC0-08,PV7-1X/63-94RE07MD0-08,PV7-2X/20-20RA01MA0-05,PV7-2X/20-20RA01MA0-10,PV7-2X/20-25RA01MA0-05,PV7-2X/20-25RA01MA0-10

PVXS 系列（變量泵）：PVXS-066-M-R-DF-0000-000,PVXS-090-M-R-DF-0000-000,PVXS-130-M-A-DF-0000-000,PVXS-130-M-R-DF-0000-000,PVXS-180-M-R-DF-0000-000,PVXS-250-M-R-DF-0000-000

UVN 系列（變量泵）：UVN-1A-1A3-1.5-4-11,UVN-1A-1A3-2.2-4-11

V 系列（葉片泵）：V15A1 R10X,V15A2 R10X,V15A3 R10X,V15A4 R10X,V18A1 R10X,V18A2 R10X,V18A3 R10X,V18A4 R10X,V23A1 R10X,V23A2 R10X,V23A3 R10X,V23A4 R10X

20VQ/25VQ/35VQ/45VQ 系列（葉片泵）：20VQ,2520VQ,25VQ-10A,25VQ-12A,25VQ-14A,25VQ-15A,25VQ-17A,25VQ-21A,25VQ-25A,3520VQ,3525VQ,35VQ,4520VQ,4525VQ,4535VQ,45VQ

A10VSO 系列（柱塞泵）：A10VSO100DFLR/31R-PPA12NOO,A10VSO100DR/31R-PPA12NOO,A10VSO140DFLR/31R-PPA12NOO,A10VSO140DR/31R-PPA12NOO,A10VSO18DFLR/31R-PPA12NOO,A10VSO18DR/31R-PPA12NOO,A10VSO28DFLR/31R-PPA12NOO,A10VSO28DR/31R-PPA12NOO,A10VSO45DFLR/31R-PPA12NOO,A10VSO45DR/31R-PPA12NOO,A10VSO71DFLR/31R-PPA12NOO,A10VSO71DR/31R-PPA12NOO

一、型號釋義

CDPG：直動式單向順序閥 系列
10：規格代號，板式安裝、通徑標準 10 規格，適配常規液壓中低壓回路

二、結構型式

集成單向閥 + 順序閥一體復合閥；
閥體鑄鐵精密鑄造，內置錐式順序閥芯、單向閥芯、調壓彈簧、調節螺釘；
板式安裝結構，油路內置集成，無需外接管路。

三、工作原理

1. 正向進給 油液推開單向閥芯自由通過，順序閥關閉，無節流、無背壓，執行元件正常動作。
2. 回程 / 負載保壓 正向油路截止，負載壓力上升達到順序閥設定壓力時，順序閥開啟，油路導通回程； 可實現先夾緊、后進給、平衡配重、防止自重下滑的平衡回路功能。

四、核心技術參數

• 公稱通徑：10 規格
• 額定流量：約 40 L/min
• 調壓范圍：0.3～7.0 MPa
• 最高使用壓力：7.5 MPa
• 安裝方式：板式安裝
• 介質：ISO VG32/VG46 抗磨液壓油
• 適用油溫：15℃～65℃

五、性能特點

1. 單向、順序二合一，回路簡化，節省安裝空間；
2. 調壓平穩，壓力設定精準，負載動作邏輯可靠；
3. 錐閥密封結構，內泄漏小、保壓效果好；
4. 板式標準安裝，通用性強，替換方便；
5. 抗震動、工況穩定，適合機床、工裝機械長期連續使用。

六、典型應用

• 液壓油缸先后動作順序控制（先夾緊后工進）
• 立式油缸自重平衡回路，防止下滑竄動
• 工裝夾具、木工機械、機床液壓順序控制
• 中低壓液壓系統做順序、保壓、平衡功能

七、使用注意事項

1. 分清進油、出油方向，嚴禁裝反；
2. 調壓從小到大逐步調節，禁止一次調滿高壓；
3. 油液保持清潔，建議系統過濾精度 20μm 以內；
4. 安裝板面平整，密封墊居中，防止?jié)B油。
