KZYY 齒輪泵 HGP-2A-F12R HGP-3A-F19R 液壓齒輪泵高壓耐磨油壓泵

品牌：KZYY主營變量葉片泵、定量葉片泵、雙聯葉片泵、液壓電機、配套液壓閥通用標準款，適配機床、鞋機、小型液壓系統

一、VP 單聯低壓變量葉片泵（標準 VP 系列）

VP-08 規格

VP-08-FA1

VP-08-FA2

VP-08-FA3

VP-12 規格

VP-12-FA1

VP-12-FA2

VP-12-FA3

VP-15 規格

VP-15-FA1

VP-15-FA2

VP-15-FA3

VP-20 規格

VP-20-FA1

VP-20-FA2

VP-20-FA3

VP-24/25/26 規格

VP-24-FA1、VP-24-FA2、VP-24-FA3

VP-25-FA1、VP-25-FA2、VP-25-FA3

VP-26-FA1、VP-26-FA2、VP-26-FA3

VP-30 規格

VP-30-FA1

VP-30-FA2

VP-30-FA3

VP-40 規格

VP-40-FA1

VP-40-FA2

VP-40-FA3

VP-SF 靜音款

VP-SF-20-D

VP-SF-30-C

VP-SF-30-D

二、VP 雙聯變量葉片泵（同排量雙聯）

VP-08-08F-A1、VP-08-08F-A2

VP-12-12F-A1、VP-12-12F-A2

VP-15-15F-A1、VP-15-15F-A2

VP-20-20F-A1、VP-20-20F-A2、VP-20-20-FA3

VP-24-24F-A1、VP-24-24F-A2、VP-24-24L-A1

VP-25-25F-A1、VP-25-25F-A2

VP-26-26F-A1、VP-26-26F-A2

VP-30-30F-A1、VP-30-30F-A2

VP-40-40F-A1、VP-40-40F-A2、VP-40-40-FA3

三、NVP 中壓變量葉片泵

NVP-30-FA1、NVP-30-FA2、NVP-30-FA3

NVP-40-FA1、NVP-40-FA2、NVP-40-FA3

四、HVP 高壓變量葉片泵

HVP-30-FA2、HVP-30-FA2-02、HVP-30-140

HVP-40-FA2、HVP-40-FA3、HVP-40-140、HVP-F40-40-FA3

HVP-VB1-F12-A2-B

五、VPC 小型變量葉片泵（低噪音微型）

VPC-15-2.0

VPC-15-3.5

VPC-20-7.0

VPC-40-FA3

VPVC-F12-A3-02

HVPVC-F30-A4-20

六、VB/VE 單泵系列

VB1-20F-A3

VE1-40-FA3

VP1-12-70

VPV2-12-35

VDC-1A-F20D-20

七、定量葉片泵 50T 系列

50T-30-FR

50T-36-FR

八、KZYY 專用液壓電機（油泵電機，臥式 / 立式）

功率規格全系列：

1HP-4P、2HP-4P、3HP-4P、5HP-4P、10HP-4P

15HP-4P、20HP-4P、25HP-4P、30HP-4P

配套一體泵電機組：電機 + VP 泵整套通用搭配

九、配套通用液壓閥（油研互換體系，KZYY 成套配套）

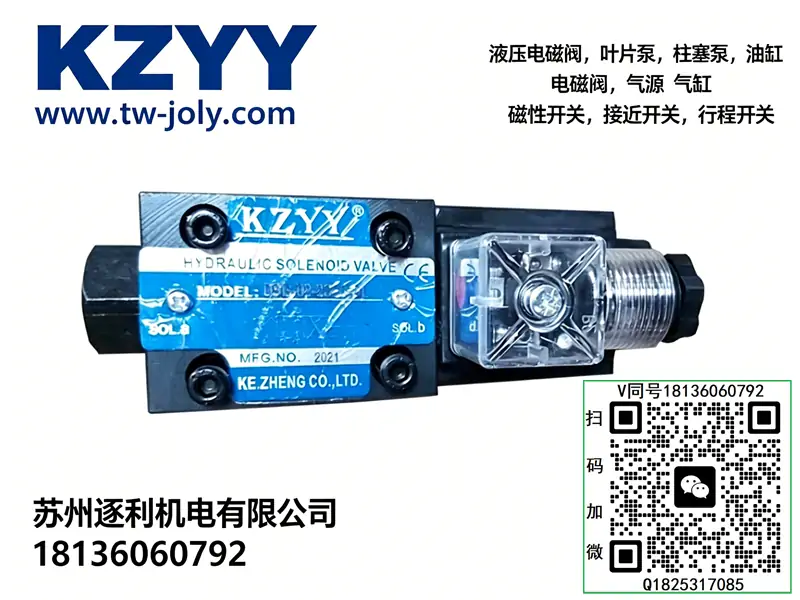

電磁換向閥 DSG-02/DSG-03

DSG-02-2B2-D24、DSG-02-3C2-D24

DSG-03-2B2-D24、DSG-03-3C4-D24

疊加閥標準型號

MRV-02-P-1/2/3、MRV-03-P-1/2/3

MPC-02-A/B/W、MPC-03-A/B/W

MTC-02-W、MTC-03-W

管式壓力 / 流量閥

CIT-02、CIT-03（單向閥）

TV-02、TV-03（節流閥）

TC-02、TC-03（單向節流閥）

BSG-03/06 電磁溢流閥

十、型號后綴釋義

1. FA1/FA2/FA3：法蘭安裝規格，適配不同電機

2. F-A1/F-A2：雙聯泵法蘭；L：左旋泵，無 L 為右旋

3. SF：低噪音靜音型；VPC：微型低壓款；HVP：中高壓款

4. D24：DC24V 線圈；FR：定量泵旋轉方向；HP：電機馬力

5. -140：最大流量規格；02/03：通徑規格

成套適配說明：HGP-2A-F12R為工業級高壓定量齒輪泵，結構緊湊、高壓耐沖擊、低噪穩定，適配全系02通徑疊加閥組與中小型液壓站系統，可完美匹配VG32/VG46抗磨液壓油。作為定量高壓動力單元，具備壓力高、容積效率高、抗污染強、體積小易安裝的特點，廣泛用于磨床、銑床、自動化夾具、輕型沖壓、輔助高壓供油回路。全文零品牌化，介質標準、工況限值、維保周期與站內葉片泵、閥組體系完全統一，可與PV2R定量泵、VPC/VP變量泵通用整套閥組與過濾散熱配置。

一、型號逐位完整釋義（行業通用編碼）

• HGP：高壓齒輪泵系列（Hydraulic Gear Pump），外嚙合精密齒輪結構，主打高壓穩定、低脈動、高可靠性，適配工業連續工況，替代普通低壓齒輪泵與部分葉片泵高壓場景
• 2A：2A系列標準機座，中型高壓規格，加厚泵體、耐磨軸承結構，耐壓等級優于1A系列，適配長期高壓負載運行，是中小型高壓液壓系統主力泵型
• F：法蘭式安裝結構，四孔標準法蘭固定，同軸度精度高、震動小、拆裝便捷，適配電機直連集成安裝
• 12：額定幾何排量12cc/rev（12mL/r），固定定量輸出，流量穩定、速度一致性好
• R：順時針旋轉（軸端視角），市面標準通用旋向，適配常規電機正轉工況；L為逆時針反向定制款
• 隱藏默認配置：高強度合金齒輪、耐磨滾針軸承、高壓耐壓鋁合金泵體、NBR耐油密封、內置壓力緩沖結構；標準耐溫區間15℃~65℃，抗雜質能力優于葉片泵，啟停穩定性強，支持24小時連續作業。
• 選型紅線：HGP-2A為定量齒輪泵，無自動變量節能功能，中位待機必須依靠溢流閥卸荷，長期憋壓會快速升溫磨損；嚴禁超高壓、超轉速運行，易造成齒輪崩齒、泵體開裂；旋向不可錯裝，反轉無壓力且直接損壞密封與軸承。

二、額定工況與核心技術參數（站內統一對標）

• 壓力參數：額定連續工作壓力16MPa，短時沖擊峰值21MPa，殼體極限耐壓25MPa；高壓輸出脈動小、穩壓精度高，保壓壓降低，適配高壓夾緊、精準負載工況
• 排量與流量：固定排量12cc/rev；1500rpm標準工況額定輸出流量18L/min，1800rpm峰值流量21.6L/min；全程恒流量輸出，設備動作速度均勻無漂移
• 轉速范圍：標準適配轉速800~3000rpm，最優穩定工況1200~1800rpm；低于800rpm吸油不足易空蝕異響，高于3000rpm加劇齒輪與軸承磨損、降低使用壽命
• 效率參數：容積效率≥92%，整機總效率≥87%；高壓工況效率穩定，內泄量小，保壓性能優異，優于同規格低壓齒輪泵
• 吸油要求：自吸負壓≤0.02MPa，吸油管路必須全程密封無漏氣、無彎折憋壓；標配100μm吸油粗濾芯，避免硬質顆粒磨損齒輪嚙合面
• 介質與油溫：適配ISO VG32/VG46抗磨液壓油；正常工作油溫15~65℃，最優工況30~55℃；油溫超65℃會降低油液粘度、增大內泄、加速密封老化失效
• 適配動力：標準匹配1.5KW/2.2KW四級電機，1500rpm額定轉速，動力匹配合理，高壓負載無過載悶機、無發燙異響
• 結構參數：法蘭直連安裝、標準平鍵軸端；整機凈重8.5kg；滿載連續運行噪音≤53dB，低脈動靜音運行，適配機床、精密工裝設備環境

三、齒輪泵核心工作邏輯與工況特點

1、定量恒流量輸出

HGP-2A-F12R為外嚙合定量齒輪結構，電機恒定轉速下流量固定，空載與負載工況流量波動極小，設備動作節拍統一、速度穩定，適合對運行一致性要求高的自動化設備、機床進給回路。

2、高壓耐磨穩定輸出

精密齒輪嚙合+高強度耐磨軸承設計，高壓工況下無明顯流量衰減，抗污染、抗沖擊能力優于變量葉片泵，惡劣粉塵、雜質工況適應性更強，故障率更低。

3、定量泵固有發熱特性

無自動變量卸荷功能，油缸到位、中位待機時，多余流量全部通過主溢流閥溢流回油箱，會產生持續溢流發熱；長期待機工況必須搭配C3中位卸荷閥或電磁卸荷回路，降低油溫、減少能耗磨損。

四、全系主流泵型橫向選型對比

五、現場標準化安裝與調壓步驟

1. 旋向與對中校驗：開機前手動盤車確認泵體順時針旋轉匹配電機轉向，嚴禁反轉；法蘭貼合電機端蓋，精準校正同軸度，杜絕偏心震動、早期軸承磨損。
2. 管路密封布置：吸油管路全程密封無漏氣、無破損彎折，齒輪泵對進氣極敏感，輕微漏氣即可引發嘯叫、壓力不穩；高壓出油口匹配耐壓高壓油管，固定牢固無震動憋壓。
3. 空載預熱排氣：完全松開主溢流閥調壓螺絲，空載啟動電機運行3~5分鐘，徹底排空泵體與管路內部空氣，消除氣蝕、抖動、壓力波動問題。
4. 系統壓力設定：緩慢順時針調節主溢流閥升壓，單次微調1/8圈，間隔20秒待壓力穩定；工作壓力預留1~1.5MPa安全余量，禁止長期滿壓峰值運行。
5. 熱態復檢鎖定：滿載連續運行1小時，油溫升至45~55℃熱態復測壓力，補償高溫內泄導致的微量壓降，壓力穩定后鎖緊調壓防松螺母。

六、高頻現場故障排查

• 泵體尖銳嘯叫、噪音異常：吸油漏氣、濾芯堵塞、油位不足、管路憋氣；逐段排查吸油密封性，清洗更換吸油濾芯，補足標準油位、理順管路走向。
• 壓力調不上、負載無力：溢流閥調壓失效、齒輪端面磨損內泄增大、油液臟污；檢修主溢流閥，更換潔凈液壓油與濾芯，磨損嚴重直接更換泵體總成。
• 油溫快速升高、系統發燙：定量泵長期溢流待機、無卸荷回路；加裝C3中位卸荷回路，減少無效溢流發熱，優化系統散熱通風。
• 動作速度不穩、流量波動：系統進氣、軸承磨損、齒輪嚙合間隙超標；徹底排空系統空氣，檢查泵體磨損狀態，老化配件及時更換。
• 軸端滲油、法蘭漏油：骨架油封老化、裝配同軸度偏差、高壓沖擊；更換高壓耐油油封，重新校正泵機同軸度，避免頻繁高壓沖擊。
• 高壓保壓失效、緩慢泄壓：齒輪端面拉傷、軸承磨損間隙過大；齒輪泵精密磨損無法修復，直接更換泵芯或整泵總成。

七、安裝維保硬性禁忌

• 旋向禁忌：嚴禁反轉運行，R型順時針泵反轉會直接造成密封撕裂、軸承抱死、齒輪崩齒，開機前必須盤車校驗轉向。
• 高壓超限禁忌：禁止長期超16MPa額定壓力運行，高壓過載會快速磨損齒輪嚙合面、拉傷端面，造成永久內泄、壓力衰減。
• 轉速超限禁忌：嚴禁超3000rpm超速運行，高速沖擊會導致軸承燒毀、齒輪斷裂、泵體炸裂。
• 進氣禁忌：吸油管路零漏氣要求，齒輪泵對進氣敏感度遠高于葉片泵，進氣會引發嘯叫、氣蝕、早衰報廢。
• 調壓禁忌：禁止暴力大幅調壓、瞬間滿壓沖擊，會損傷泵體端面密封與閥組精密結構，引發壓力漂移、滲漏。
• 工況混用禁忌：不可替代低壓變量泵長期待機使用，發熱量大、能耗高；不可替代大流量葉片泵用于高速重載工況，流量不足動作滯后。
• 維保周期：每1000小時清洗吸油濾芯、檢查油質油位；每3000小時更換液壓油、高壓油封及密封件，檢查齒輪與軸承磨損狀態，與站內02通徑閥組同步點檢維保。
