TCMC盛昌SVPF-20-70-20T SVPF-40-70-20T SVPF-15-70葉片油泵

液壓系統油路的4種顔色代表什麼？

液壓系統的油路一般分為四種顔色，分別是黑藍黃紅，每個顔色表示的油路不同。

藍色表示低壓油路，一般用于回油油路；

紅色表示高壓油，一般用于進油；

黃色或者綠色多用于先導控制油路，壓力比較低,一般用來切換高壓油路閥芯；

黑色就是無關緊要或其他特殊作用油路。

油路塊是將分散的液壓油路集合在一起的集合體。油路塊簡單的說就是控制液壓油工作的一個方塊。通常為金屬制作。對于每一個液壓系統均需要按照液壓原理圖單獨設計油路塊。其優點是簡化液壓系統的安裝、檢修、更換以及后期的維護保養。缺點是設計和加工要求較高，單件成本高。不適合單件小批量生産。

150T-116-F-RL-02 150T-125-F-RL-02 150T-48-F-RL-02 150T-61-F-RL-02

150T-75-F-RL-02 150T-94-F-RL-02

50T-12-F-RL-02 50T-14-F-RL-02 50T-17-F-RL-02 50T-23-F-RL-02 50T-26-F-RL-02

50T-30-F-RL-02 50T-36-F-RL-02 50T-40-F-RL-02 50T-43-F-RL-02

DS-11-FR DS-12-FR DS-13-FR DS-14-FR DS-14-F-R  DS-17-F-R  DS-19-F-R

FP12-20  FP12-208-L FP12-212-L  FP15-206-L

FVMB-1V-10  FVMF-5V-10  FVSB-2V-10-L

PV2R1-11-F-R-A-A-02  PV2R1-19-F-R-A-A-02

PV2R2-41-F-R-A-A-02

PV2R3-76-F-R-A-A-02

SVPF-15-35-20T SVPF-15-55-20T SVPF-15-70-20T SVPF-20-35-20T SVPF-20-55-20T

SVPF-20-70-20T SVPF-30-35-20T SVPF-30-55-20T SVPF-30-70-20T SVPF-40-35-20T

SVPF-40-55-20T SVPF-40-70-20T

TC6VP-F12-A1 TC6VP-F12-A2 TC6VP-F12-A3 TC6VP-F12-A4 TC6VP-F15-A1

TC6VP-F15-A2 TC6VP-F15-A3 TC6VP-F15-A4 TC6VP-F20-A1 TC6VP-F20-A2

TC6VP-F20-A3 TC6VP-F20-A4 TC6VP-F30-A1 TC6VP-F30-A2 TC6VP-F30-A3

TC6VP-F30-A4 TC6VP-F40-A1 TC6VP-F40-A2 TC6VP-F40-A3 TC6VP-F40-A4 TC6VP-F8-A4

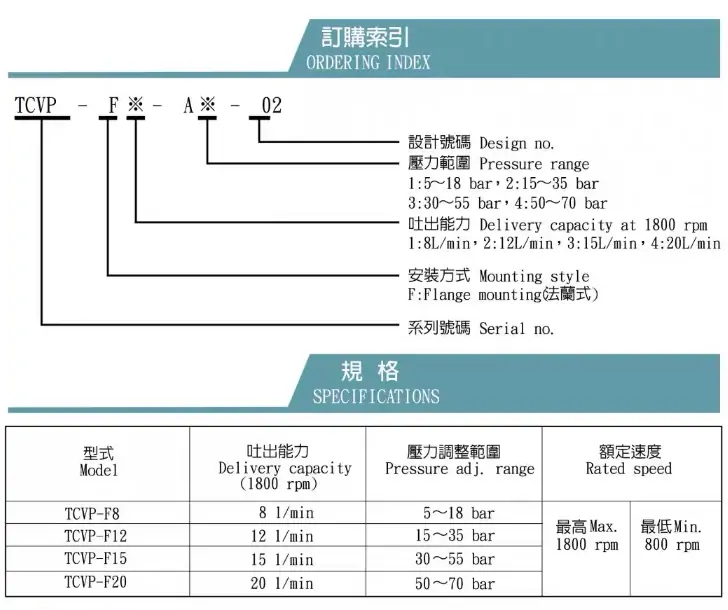

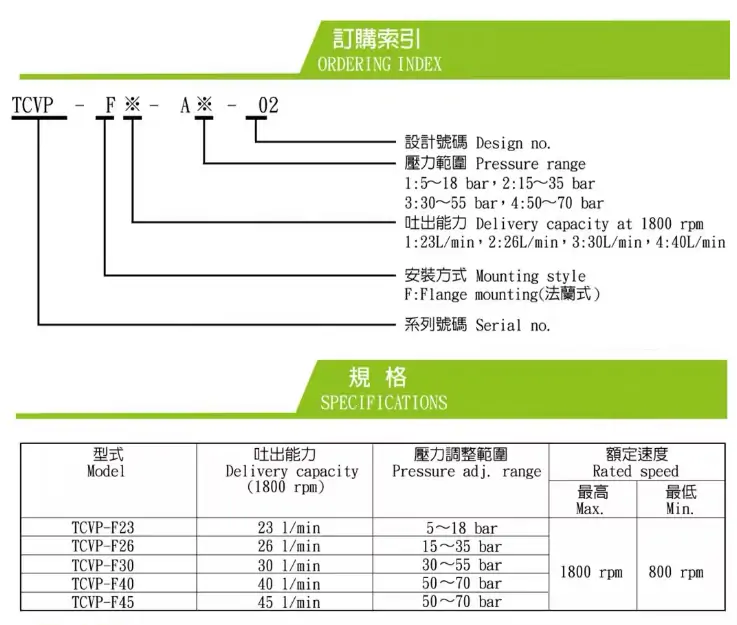

TCVP-F12-A1 TCVP-F12-A2 TCVP-F12-A3 TCVP-F12-A4 TCVP-F15-A1 TCVP-F15-A2

TCVP-F15-A3 TCVP-F15-A4 TCVP-F20-A1 TCVP-F20-A2 TCVP-F20-A3 TCVP-F20-A4

TCVP-F30-A1 TCVP-F30-A2 TCVP-F30-A3 TCVP-F30-A4 TCVP-F40-A1 TCVP-F40-A2

TCVP-F40-A3 TCVP-F40-A4

TCVVP-F4040-A1A1 TCVVP-F4040-A2A2 TCVVP-F4040-A3A3 TCVVP-F4040-A4A4

VDV-1A-F30-A-35  VDV-1B-F40-A-35
