VELJAN維京葉片泵VT6B-B09-5R01-D4-03油泵雙聯泵VT6CY-005-1R02-B1

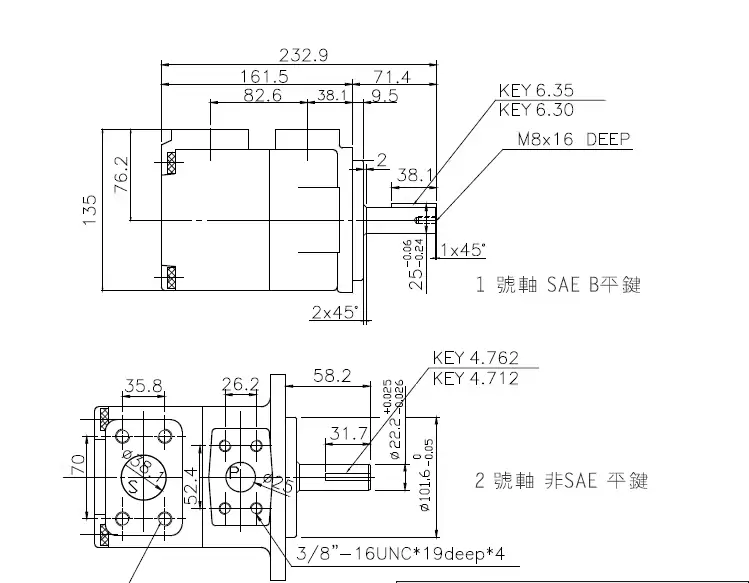

VT6C系列葉片泵：

VT6C 010 1R00 A1，VT6C 012 2R01 B1，VT6C 020 1R00 A1，VT6C 022 1R00 A1，VT6C-003-1L00，VT6C-003-1L01，VT6C-003-1L02，VT6C-003-1L03，VT6C-003-1R00，VT6C-003-1R00-A1，VT6C-003-1R00-C1，VT6C-003-1R01，VT6C-003-1R01-B1，VT6C-003-1R02，VT6C-003-1R02-B1，VT6C-003-1R02-C1，VT6C-003-1R03，VT6C-003-2R00-C1，VT6C-003-4R03-C5，VT6C-005-1L00，VT6C-005-1L01，VT6C-005-1L02，VT6C-005-1L03，VT6C-005-1R00，VT6C-005-1R00-A1，VT6C-005-1R00-C1，VT6C-005-1R01，VT6C-005-1R01-C1，VT6C-005-1R02，VT6C-005-1R03，VT6C-005-2R00-C1，VT6C-005-2R00-C1，VT6C-006-1L00，VT6C-006-1L01，VT6C-006-1L02，VT6C-006-1L03，VT6C-006-1R00，VT6C-006-1R00-A1，VT6C-006-1R00-C1，VT6C-006-1R01，VT6C-006-1R02，VT6C-006-1R02-A1M1 ，VT6C-006-1R02-B1，VT6C-006-1R02-C1，VT6C-006-1R03，VT6C-006-2R00-C1，VT6C-008-1L00，VT6C-008-1L01，VT6C-008-1L02，VT6C-008-1L03，VT6C-008-1R00，VT6C-008-1R00-A1，VT6C-008-1R00-B1，VT6C-008-1R00-C1，VT6C-008-1R01，VT6C-008-1R01-B1，VT6C-008-1R02，VT6C-008-1R02-B1 ，VT6C-008-1R03，VT6C-008-1R03-C1，VT6C-008-2L02-B1，VT6C-008-2R00-B1，VT6C-008-2R00-C1，VT6C-008-2R00-C1，VT6C-008-2R01-B1，VT6C-008-2R02-B1，VT6C-008-3R02-B1，VT6C-010-1L00，VT6C-010-1L00-B1，VT6C-010-1L01，VT6C-010-1L02，VT6C-010-1L03，VT6C-010-1R00，VT6C-010-1R00-A1，VT6C-010-1R00-C1，VT6C-010-1R01，VT6C-010-1R01-B1，VT6C-010-1R01-C1，VT6C-010-1R02，VT6C-010-1R03，VT6C-010-1R03-B1，VT6C-010-2R00-C1，VT6C-010-2R01-B1，VT6C-010-2R02-B1，VT6C-012-1L00，VT6C-012-1L01，VT6C-012-1L01-A4，VT6C-012-1L01-B1，VT6C-012-1L02，VT6C-012-1L03，VT6C-012-1R00，VT6C-012-1R00-A1，VT6C-012-1R00-B1 ，VT6C-012-1R00-C1，VT6C-012-1R01，VT6C-012-1R02，VT6C-012-1R02-C1，VT6C-012-1R03，VT6C-012-2R00-C1，VT6C-012-2R00-C1，VT6C-012-2R01-B1，VT6C-014-1L00，VT6C-014-1L01，VT6C-014-1L02，VT6C-014-1L03，VT6C-014-1R00，VT6C-014-1R00-A1，VT6C-014-1R00-B1，VT6C-014-1R00-B1 ，VT6C-014-1R00-C1，VT6C-014-1R01，VT6C-014-1R01-C1，VT6C-014-1R02，VT6C-014-1R02-B1，VT6C-014-1R03，VT6C-014-2L01-B1，VT6C-014-2R00-C1，VT6C-014-2R02-B1，VT6C-017-1L00，VT6C-017-1L01，VT6C-017-1L02，VT6C-017-1L03，VT6C-017-1R00，VT6C-017-1R00-A1，VT6C-017-1R00-B1，VT6C-017-1R00-C1，VT6C-017-1R01，VT6C-017-1R02，VT6C-017-1R02-B1，VT6C-017-1R02-C1，VT6C-017-1R03，VT6C-017-2R00-C1，VT6C-017-2R00-C1，VT6C-017-2R01-B1，VT6C-017-3R00-B1，VT6C-017-3R01-B1，VT6C-020-1L00，VT6C-020-1L01，VT6C-020-1L02，VT6C-020-1L03，VT6C-020-1R00，VT6C-020-1R00-A1，VT6C-020-1R00-B1，VT6C-020-1R00-C1，VT6C-020-1R01，VT6C-020-1R02，VT6C-020-1R02-B1，VT6C-020-1R03，VT6C-020-1R03-C1，VT6C-020-2R00-C1，VT6C-020-2R01-B1，VT6C-020-3R02-B1 ，VT6C-022-1L00，VT6C-022-1L01，VT6C-022-1L02，VT6C-022-1L03，VT6C-022-1R00，VT6C-022-1R00-A1，VT6C-022-1R00-C1，VT6C-022-1R01，VT6C-022-1R02，VT6C-022-1R03，VT6C-022-1R03-C1，VT6C-022-2R00-C1，VT6C-022-2R00-C1，VT6C-025-1L00，VT6C-025-1L01，VT6C-025-1L02，VT6C-025-1L03，VT6C-025-1R00，VT6C-025-1R00-A1，VT6C-025-1R00-B1，VT6C-025-1R00-B1 ，VT6C-025-1R00-C1，VT6C-025-1R01，VT6C-025-1R01-B1，VT6C-025-1R02，VT6C-025-1R02-B1，VT6C-025-1R02-C1，VT6C-025-1R03，VT6C-025-1R03-B1，VT6C-025-2R00-C1，VT6C-025-2R00-C1，VT6C-025-3L03-B1 ，VT6C-028-1L00，VT6C-028-1L01，VT6C-028-1L02，VT6C-028-1L03，VT6C-028-1R00，VT6C-028-1R00-A1，VT6C-028-1R00-B1，VT6C-028-1R00-C1，VT6C-028-1R01，VT6C-028-1R01-B1 ，VT6C-028-1R01-C1，VT6C-028-1R02，VT6C-028-1R03，VT6C-028-2R00-C1，VT6C-028-2R01-B1，VT6C-031-1L00，VT6C-031-1L01，VT6C-031-1L02，VT6C-031-1L03，VT6C-031-1R00，VT6C-031-1R00-A1，VT6C-031-1R00-B，VT6C-031-1R00-B1，VT6C-031-1R00-B1 ，VT6C-031-1R00-C1，VT6C-031-1R01，VT6C-031-1R01-C1，VT6C-031-1R02，VT6C-031-1R03，VT6C-031-1R03-B1，VT6C-031-2R00-B1，VT6C-031-2R00-C1，VT6C-031-2R00-C1，VT6C-031-2R01-B1，VT6C-038-1R00-A1，VT6C-B05-2L00-C5，VT6C-B05-2R01-B4，VT6C-B12-4R00-C1，VT6CC-006-005-1R03-C100

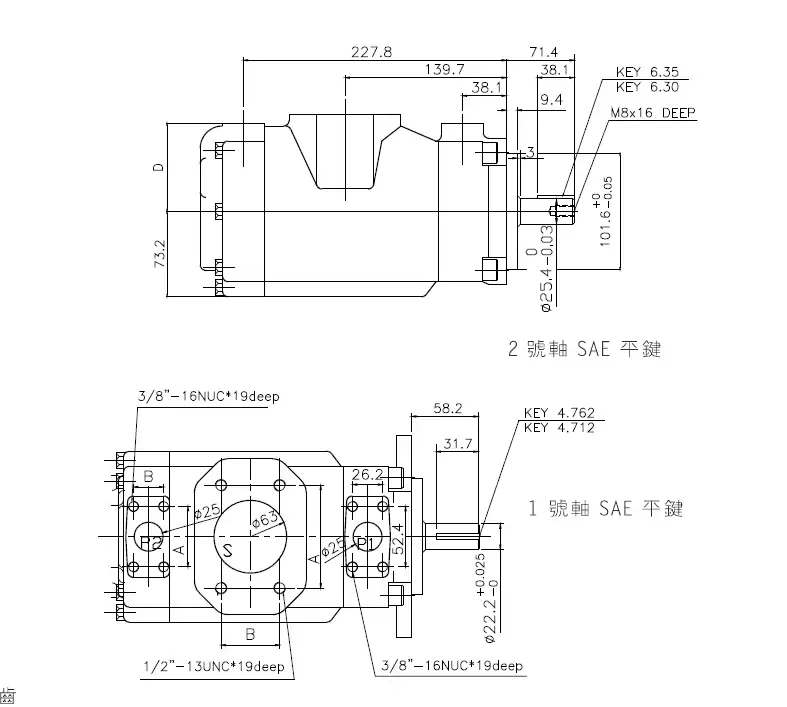

VT6CC系列葉片泵：

VT6CC-006-005-1R03-C100 ，VT6CC-010-010-1R03-C100 ，VT6CC-014-006-1R00-C100 ，VT6CC-014-006-1ROO-C1OO ，VT6CC-017-003-1R01-C100，VT6CC-020008-1R00-C100 ，VT6CC-022-005-1L00-D100 ，VT6CC-022-008-1R00-C100，VT6CC-022-012-1R00-C100，VT6CC-022-012-1R00-C100，VT6CC-025-003-1R00-C100，VT6CC-025-005-1R00-C100，VT6CC-025-005-1R00-C100，VT6CC-025-006-1R00-C100，VT6CC-025-006-5R00-C100，VT6CC-025-008-1R00-C100，VT6CC-025-012-1R00-C100，VT6CC-025-014-1R00-C100，VT6CC-025-017-1R00-C100，VT6CC-025-017-1R00-C100，VT6CC-025-020-1R00-C100，VT6CC-028-003-1R00-C100，VT6CC-028-005-1R00-C100，VT6CC-028-005-1R00-C100，VT6CC-028-006-1R00-C100，VT6CC-028-006-1R00-C100，VT6CC-028-008-1R00-C100，VT6CC-028-010-1R00-C100，VT6CC-028-012-1R00-C100，VT6CC-028-014-1R00-C100，VT6CC-028-014-1R00-C100，VT6CC-028-017-1R00-C100，VT6CC-028-017-1R01-C100 ，VT6CC-028-020-1R00-C100，VT6CC-028-020-1R01-C100 ，VT6CC-031-003-1R00-C100，VT6CC-031-003-1R00-C100，VT6CC-031-005-1R00-C100，VT6CC-031-006-1R00-C100，VT6CC-031-006-1R00-C100，VT6CC-031-008-1R00-C100，VT6CC-031-010-1R00-C100，VT6CC-031-012-1R00-C100，VT6CC-031-014-1R00-C100，VT6CC-031-017-1R00-C100，VT6CC-031-017-1R00-C100，VT6CC-031-020-1R00-C100，VT6CC-B22-B22-1L00-D100

VT6CCM系列葉片泵：

VT6CCM-B22-B22-3R00-C1,VT6CM-005-4L00-A1，VT6CM-010-1R00-B1，VT6CM-B05-3R00-C1，VT6CM-B06-2L02-C5，VT6CM-B10-3R02-A5

VT6D系列葉片泵：

VT6D-014-1R00-A1，VT6D-014-1R00-C1，VT6D-014-1R02-C1，VT6D-014-2R00-C1，VT6D-017-1R00-A1，VT6D-017-1R00-C1，VT6D-017-1R03-C1，VT6D-017-2R00-C1，VT6D-017-2R00-C1，VT6D-020-1R00-A1，VT6D-020-1R00-C1，VT6D-020-1R03-C1，VT6D-020-2R00-C1，VT6D-024-1R00-A1，VT6D-024-1R00-B1，VT6D-024-1R00-C1，Vt6d-024-1r01-b，VT6D-024-1R02-C1，VT6D-024-2L03-C5，VT6D-024-2R00-C1，VT6D-024-2R00-C1，VT6D-028-1R00-A1，VT6D-028-1R00-C1，VT6D-028-1R01-C1，VT6D-031-1R00-A1，VT6D-031-1R00-C1，VT6D-031-1R02-C1，VT6D-031-2R00-C1，VT6D-035-1R00-A1，VT6D-035-1R00-C1，VT6D-035-1R00-C1，VT6D-035-1R03-C1，VT6D-035-2R00-C1，VT6D-038-1R00-A1，VT6D-038-1R00-C1，VT6D-038-1R01-C1，VT6D-038-2R00-C1，VT6D-042-1R00-A1，VT6D-042-1R00-C1，VT6D-042-1R00-C1，VT6D-042-1R01-C1，VT6D-042-2R00-C1，VT6D045-1R，VT6D-045-1L03-B1 ，VT6D-045-1R00-A1，VT6D-045-1R00-C1，VT6D-045-1R02-C1，VT6D-045-2R00-C1，VT6D-050-1R00-A1，VT6D-050-1R00-C1，VT6D-050-1R00-C1，VT6D-050-1R03-C1，VT6D-050-2L02-B4，VT6D-050-2R00-C1，VT6D-050-2R02-B1，VT6D-B31-4L01-B5，VT6D-B50-1L00-B5

VT6DC系列葉片泵：

VT6DC-028-017-2R03-C100，VT6DC-035-003-1R00-C100，VT6DC-035-003-1R00-C100，VT6DC-035-005-1R00-C100，VT6DC-035-006-1R00-C100，VT6DC-035-008-1R00-C100，VT6DC-035-010-1R00-C100，VT6DC-035-010-1R00-C100，VT6DC-035-012-1R00-C100，VT6DC-035-014-1R00-C100，VT6DC-035-014-1R00-C100，VT6DC-035-017-1R00-C100，VT6DC-035-020-1R00-C100，VT6DC-035-022-1R00-C100，VT6DC-035-025-1R00-C100，VT6DC-035-025-1R00-C100，VT6DC-035-028-1R00-C100，VT6DC-035-031-1R00-C100，VT6DC-035-031-1R00-C100，VT6DC-038-003-1R00-C100，VT6DC-038-003-2R00-01，VT6DC-038-003-2R00-01 ，VT6DC-038-005-1R00-C100，VT6DC-038-006-1R00-C100，VT6DC-038-008-1R00-C100，VT6DC-038-008-1R00-C100，VT6DC-038-010-1R00-C100，VT6DC-038-012-1R00-C100，VT6DC-038-012-1R00-C100，VT6DC-038-014-1R00-C100，VT6DC-038-017-1R00-C100，VT6DC-038-020-1R00-C100，VT6DC-038-022-1R00-C100，VT6DC-038-022-1R00-C100，VT6DC-038-025-1R00-C100，VT6DC-038-028-1R00-C100，VT6DC-038-028-1R00-C100，VT6DC-038-031-1R00-C100，VT6DC-042-003-1R00-C100，VT6DC-042-005-1R00-C100，VT6DC-042-006-1R00-C100，VT6DC-042-006-1R00-C100，VT6DC-042-008-1R00-C100，VT6DC-042-010-1R00-C100，VT6DC-042-010-1R00-C100，VT6DC-042-012-1R00-C100，VT6DC-042-014-1R00-C100，VT6DC-042-017-1R00-C100，VT6DC-042-020-1R00-C100，VT6DC-042-020-1R00-C100，VT6DC-042-022-1R00-C100，VT6DC-042-025-1R00-B1，VT6DC-042-025-1R00-C100，VT6DC-042-025-1R00-C100，VT6DC-042-028-1R00-C100，VT6DC-042-031-1R00-C100，VT6DC-045-003-1R00-C100，VT6DC-045-005-1R00-C100，VT6DC-045-005-1R00-C100，VT6DC-045-006-1R00-C100，VT6DC-045-008-1R00-C100，VT6DC-045-008-1R00-C100，VT6DC-045-010-1R00-C100，VT6DC-045-012-1R00-C100，VT6DC-045-014-1R00-C100，VT6DC-045-014-1R00-C100，VT6DC-045-017-1R00-C100，VT6DC-045-020-1R00-C100，VT6DC-045-020-1R00-C100，VT6DC-045-022-1R00-C100，VT6DC-045-022-3R00B1，VT6DC-045-022-3R00-B1 ，VT6DC-045-025-1R00-C100，VT6DC-050-022-1R00-C111，VT6DC-050-031-3R00 ，VT6DCC-042-025-014-1R00-A101

VT6DCM系列葉片泵：

VT6DCM-B42-B06-3R13C101，VT6DCM-B45-022-3R00，VT6DCM-B50-B31-3R00-C1，VT6DCM-B50-B31-3R00-C1 ，VT6DM-038-3R02-B4，VT6DM-B28-3L03-B5，VT6DM-B45-4R00-A5，VT6E-072-1L01-A1

VT6E系列葉片泵：

VT6E-042-1R00-A1，VT6E-042-1R00-C1，VT6E-042-1R03-B5，VT6E-042-2R00-C1，VT6E-045-1R00-A1，VT6E-045-1R00-C1，VT6E-045-1R00-C1，VT6E-045-2R00-C1，VT6E-050-1L02-A4，VT6E-050-1R00-A1，VT6E-050-1R00-A1 ，VT6E-050-1R00-C1，VT6E-050-1R00-C5，VT6E-050-2R00-C1，VT6E-052-1R00-A1，VT6E-052-1R00-C1，VT6E-052-1R00-C1，VT6E-0521R03A1，VT6E-052-2R00-C1，VT6E-052-2R03-C1，VT6E-062-1R00-A1，VT6E-062-1R00-C1，VT6E-062-2R00-C1，VT6E-062-2R01-，VT6E-062-2R02-C1，VT6E-062-TR02-B1，VT6E-066-1L02A，VT6E-066-1R00-A1，VT6E-066-1R00-C1，VT6E-066-1R00-C1，VT6E-066-2R00-C1，VT6E072-1L，VT6E-072-1R00-A1，VT6E-072-1R00-B1，VT6E-072-1R00-C1，VT6E-072-2R00-C1，VT6E-072-TL00-A5，VT6E-085-1R00-A1，VT6E-085-1R00-B1，VT6E-085-1R00-C1，VT6E-085-1R00-C1，VT6E-085-1R02-B4，VT6E-085-1R03-C1，VT6E-085-2R00-C1

VT6EC系列葉片泵：

VT6EC-052-014-1R00-C100，VT6EC-057-028-1R02-B1

VT6ED系列葉片泵：

VT6ED-045-052，VT6ED-052-048-1R03-B1-J224，VT6ED-052-045-1R00-C100，VT6ED-066-031-1R00-B1，VT6ED-066-035-1R03-B1，VT6ED-072-042-1R00-C100

VT6EDM系列葉片泵：

VT6EDM-062-B42-3L01-C1，VT6EDM-066-B42-3L00-C1，VT6EDM-066-B42-3L01-C1

VT6EE系列葉片泵：

VT6EE-052-052-2L03-A12MO-J334

VT6EM系列葉片泵：

VT6EM-042-TL03-，VT6EM-045-1L01-A1，VT6EM-052-2R00-C1，VT6EM-052-TR01-B1，VT6EM-066-TR03-A4，VT6EM-072-1R01-B4，VT6EM-085-TL02-C1

VT6TDB-014-B05-1R00-C100

液壓缸調速閥快慢速回路分析及其特點

調速閥串聯換接回路改進的分析及其特點。

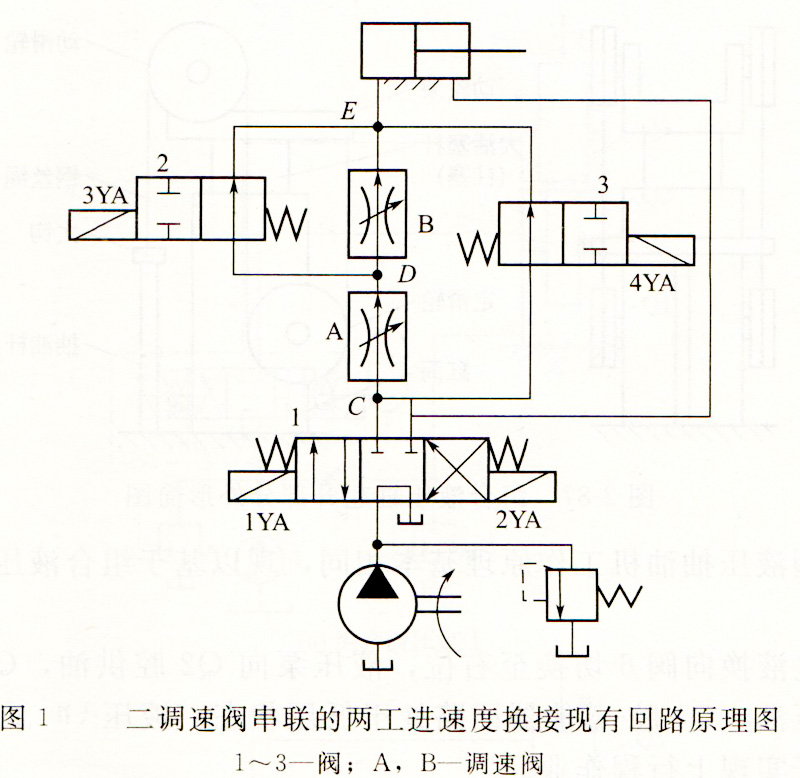

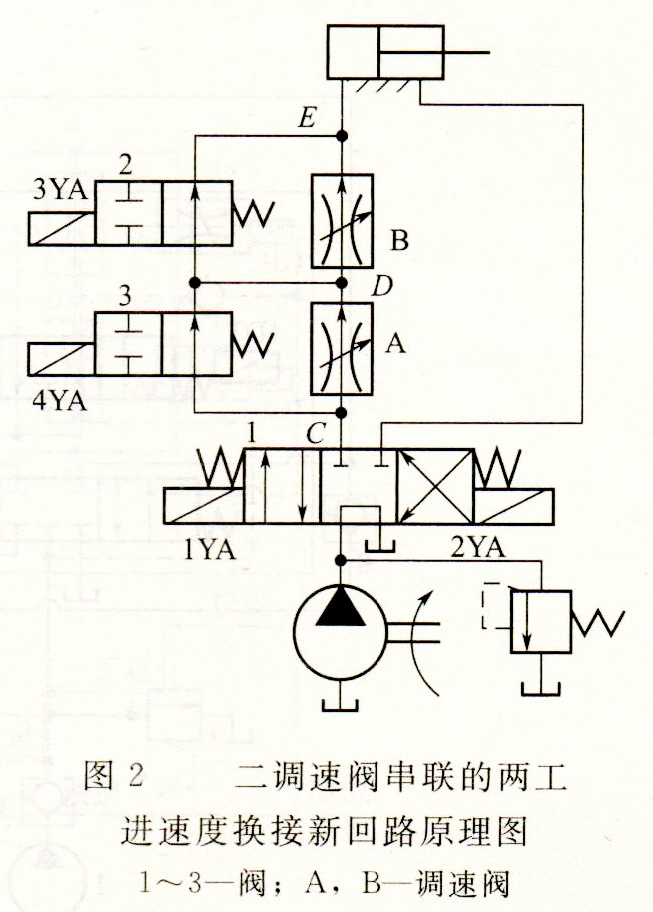

1)新回路的組成與原理  將圖1所示的現有回路中閥3接在E點，液壓缸油路略加改動移接至D處。即閥3的進、出油口分別接到C、D處，改為只與調速閥A并聯；另外，閥2的規格適量加大。新回路不但完全實現已有回路的所有動作循環，而且還具有一些現有回路不具備的新優點，現分析如下（參見圖2）。

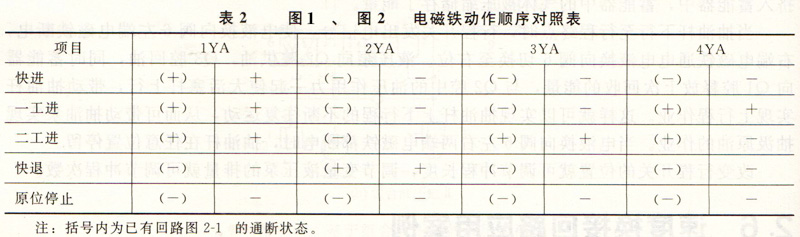

表2為圖1、圖2電磁鐵動作順序?qū)φ毡怼?/p>

①快進  按下啟動按鈕，電磁鐵1YA通電，三位換向閥左位接入 液壓系統工作；電磁鐵2YA、3YA、4YA均不帶電，閥2和閥3的右位（參見圖2）接入系統工作；從油泵來的壓力油經閥1左位、閥3和閥2的右位進入液壓缸左腔；液壓缸右腔的油經閥1回油箱，推動活塞與工作臺快速右移，實現快進。

②一工進  電磁鐵1YA通電，閥1左位接入系統工作；電磁鐵4YA通電、3YA仍不通電，閥3左位、閥2右位接入系統工作；從油泵來的壓力油流經閥1左位后，流過調速閥A，再流經閥2右位進入液壓缸左腔；液壓缸右腔油經閥1后回油箱；活塞推動工作臺慢速右移，實現了第一次工作進給，進給量的大小由調速閥A來調節，與調速閥B的開度無關。

③二工進  電磁鐵1YA仍通電，閥1左位仍接入系統工作；此時電磁鐵4YA失電（與已有回路圖1所示通電相反，可節約電能）、3YA通電，閥3的右位和閥2左位接入系統工作；從油泵來的壓力油經閥1左位后，會流過閥3的右位，再流經調速閥B而進入液壓缸左腔；液壓缸右腔的油經閥1后回油箱；活塞推動工作臺慢速右移，實現了第二次工作進給。進給量的大小由調速閥來調節，不受調速閥A通流面積大小的限制（而現有回路圖1中，閥B的開口必須調得比閥A小。）

④快退  電磁鐵1YA失電、2YA通電，閥1的右位接入系統工作；電磁鐵3YA和4YA均失電，閥2和閥3的右位同時接入系統工作；從油泵來的壓力油經閥l右位流人液壓缸右腔；液壓缸左腔的油經閥2和閥3的右位后，再流經閥1右位而流入油箱；活塞帶動工作臺快速左移，實現了快退。

⑤原位停止工作臺快速退回到原位后，工作臺上的擋塊壓下行程開關，行程開關發出信號，使電磁鐵2YA斷電，至此全部電磁鐵皆失電；閥1中位接入系統工作；液壓缸兩腔油路均被切斷，活塞與工作臺原位停止；油泵經閥1中位卸荷。

綜上所述，圖2所示的新回路不但可以完全實現圖1所示回路的所有動作循環，而且還具備現有回路不具有的一些新特點。

2)新回路的特點

①新回路中所用元件的數量、型號規格（除閥2的規格適量增大外），可與已有回路中的基本一樣。新回路中只略改變了一下已有回路中的閥3的連接位置——即將其與閥A和閥B并聯改成只與閥A并聯，修改簡單。

②二工進時，舊回路的閥B的開口必須調得比閥A的小，即二工進速度必須比一工進速度低；而在新回路中無此限制，各調速閥可單獨調節各自流量，彼此互不影響，各自速度互無限制。

③二工進時，舊回路中的液壓缸油液須流經兩個調速閥，液壓能損失較大；而在新回路中，油液只流經一個調速閥B，液壓能損失會有所減小。

④二工進時，電磁鐵4YA在舊回路中須通電消耗電力；而在新回路中，無須通電，處于失電狀態（詳見電磁鐵動作順序?qū)φ毡恚?，降低了電能消耗?/p>

⑤二工進時，如果電磁鐵3YA和4YA均通電，則新舊回路出現的情形相同，在新回路中，閥B的開口也必須小于閥A的開口，才能保證二工進速度小于一工進。所以，在電路設計時，應避免新回路中的電磁鐵3YA和4YA同時通電。
