圖文分析液壓系統集成塊孔加工問題

液壓系統集成快加工問題，估計很多人都不是很清楚，本文蘇州逐利帶大家來了解一下。

(l)工藝孔封堵問題

工藝孔是為了連接內部交叉孔而加工的，通常采用以下三種方法進行封堵。

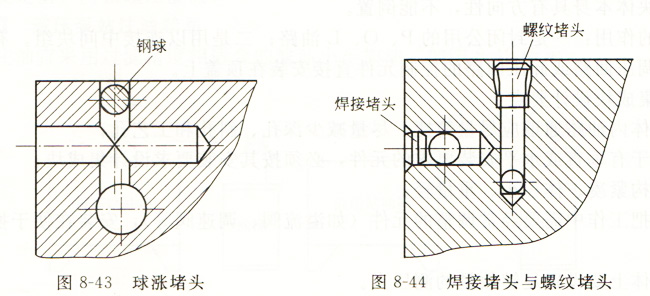

①球漲堵頭。這種方法如圖8-43所示。多用于堵塞孔徑小于10mm的孔，要求有足夠過盈，這要按JBJ 2007-88標準設計和制造。

②焊接堵頭。這種封堵方法如圖8-44所示，將焊接堵頭周邊連續均勻焊牢在要封堵的工藝孔處，多用于橫孔靠近邊壁的交叉孑L的堵塞；直徑小于5mm的工藝孔可以不用堵頭直接焊封。

③螺紋堵頭。采用螺紋堵頭的封堵方法，如圖8-44所示。這種方法不但便于清洗液壓系統集成塊內部，而且需要時可擰下螺紋堵頭，改接壓力表、傳感器等，便于系統調試。設計、制造螺紋堵頭時，一定要執行JB/ZQ 4446-86等標準。

(2)集成塊孔間距問題

①集成塊體積不宜過大。在油路允許的情況下，應盡量減少集成塊體積，以使液壓系統緊湊。如果集成塊體積加大，除生產成本增加以外，塊中的孔道深度相應增加，工藝性變差，且孔道位置精度難于控制，增加了廢品率。

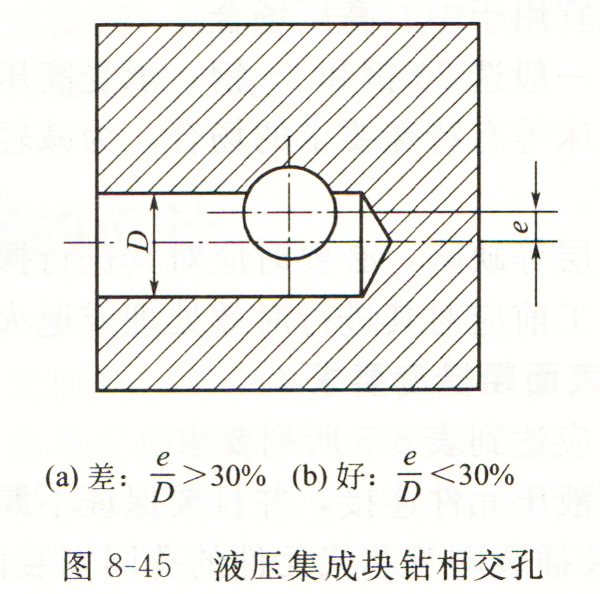

②液壓集成塊鉆相交孔最大偏心距不大于規定值。集成塊鉆孔多為直角相交，有時兩個直角相交孔的軸線不完全相交，稱其偏心為e，e相對于孔徑D之比稱為相對偏心率，即E=e/D。局部阻力系數ζ的經驗公式為ζ-=1. 60+0. 16EO. 04，當E小于30%時，阻力系數ζ可以接受，如圖8-45所示。

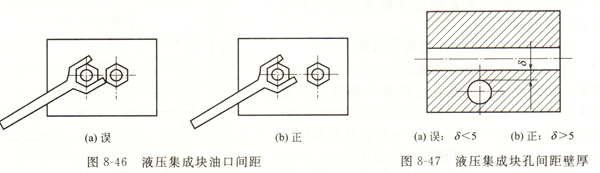

③液壓集成塊油口間的間距應注意管接頭旋轉空間。集成塊油口應為內螺紋，而擰入的管接頭為外六角，這樣就應有接頭旋轉和扳手空間，應避免油口之間距離太近而產生干涉，如圖8-46所示。

④液壓系統集成塊孔間距壁厚不宜小于5mm，如圖8-47所示。

(3)集成塊孔加工問題

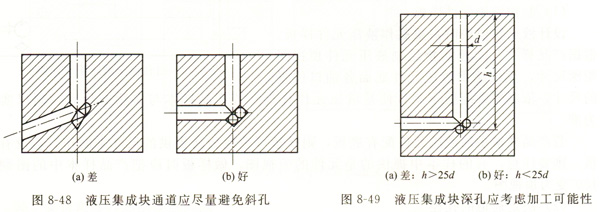

①液壓集成塊通道應盡量避免斜孔，如圖8-48所示。

集成塊孔道的加工為鉆孔，為了防止鉆頭損壞盡量避免斜孔。

集成塊鉆孔時，兩個孔道間的壁厚應有足夠的強度，以免油壓破壞孔壁，通常設計壁厚大于5mm。

②液壓系統集成塊深孔應考慮加工可能性，如圖8-49所示。

集成塊孔道為鉆孔，鉆深孔時，鉆頭容易損壞，通常鉆孔深度不宜超過25倍孔徑。

本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.nochef.cn/yyyb/642.html
