濾油器的選用應考慮哪些因素？其安裝位置如何？
淺談下液壓濾油器的選用要考慮的因素與安裝的位置分析。
一、濾油器的選用
選用濾油器時，應綜合考慮以下因素，以獲得較好的工作可靠性和經濟性。
①過濾精度。確定過濾精度時，應根據系統中關鍵零件對過濾精度的要求，以及液壓設備停機檢修所造成的損失來綜合考慮，并不是越高越好。
②通流能力。濾油器的通流能力是根據系統的最大流量而確定的。一般濾油器的額定流量不能小于系統的流量，否則濾油器的壓力損失會增加，濾芯易堵塞，壽命也縮短。但濾油器額定流量越大，其體積及造價也越大。因此應選擇合適的流量。
③系統的壓力和溫度。濾芯要具有足夠的強度，不因液壓力的作用而損壞。濾芯要有好的抗腐蝕性能，能在規定的溫度下持久地工作。
④便于清洗或更換濾芯。
二、濾油器的安裝

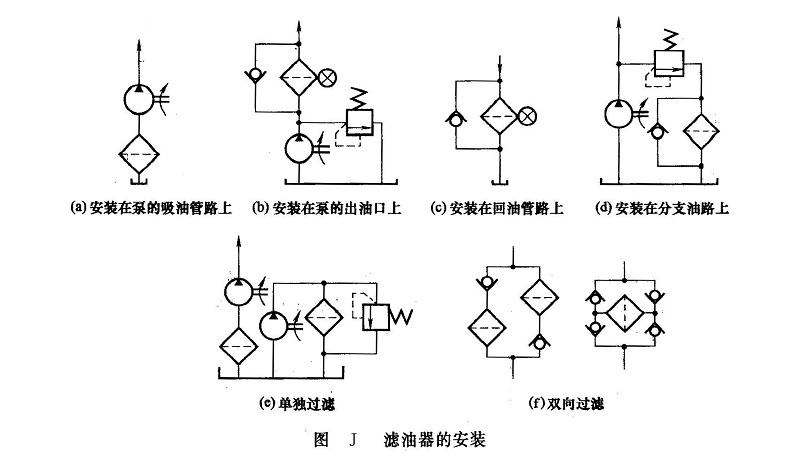

(1)安裝在液壓泵的吸油管路上如圖J (a)所示，它主要是用來保護液壓泵，防止泵遭受較大雜質顆粒的直接傷害，也可以保護系統中的所有元件。但為了不影響泵的吸油性能，只能選用壓力損失小的網式濾油器。這種濾油器過濾精度低，泵磨損所產生的顆粒將進入系統，對系統其他液壓元件無法完全保護，還需其他濾油器串在油路上使用。
(2)安裝在泵的出油口上如圖J(b)所示，這種安裝方式可以保護除泵以外的所有液壓元件，但由于在高壓下工作，要求濾油器能夠承受系統的工作壓力和沖擊力，要能夠通過壓油管路的全部流量。為了防止濾油器堵塞而引起液壓泵過載或濾油器損壞，常在濾油器旁并聯一個單向閥或污染指示器，單向閥的開啟壓力等于濾油器允許的最大壓降。
(3)安裝在回油管路上如圖J(c)所示，將濾油器安裝在系統的回油管路上。這種方式可以濾除油液流入油箱前的污染物，雖不能直接防止污染物進入系統，但可以間接地保護系統。由手安裝在低壓回路上，故可用承壓能力低的濾油器。為了防備濾油器堵塞，也可并聯一個單向閥或污染指示器。
(4)安裝在分支油路上 當泵的流量較大時，全部過濾將使濾油器過大，為此可將濾油器安裝在系統的支路上，如圖J(d)所示。采用這種方式濾油時，不會增加主油路的壓力損失，濾油器的流量也可小于泵的流量，比較經濟，但不能過濾全部油液，也不能保證雜質不進入系統。一般要求通過濾油器的流量不應小于總流量的20%—30%。
(5)單獨過濾如圖J(e)所示，這是用輔助泵和濾油器單獨組成一個獨立于系統之外的過濾回路，這樣可以連續清除系統內的雜質，保證系統內油液的清潔，不過需增加一套液壓泵和濾油器。此種方式特別適用于大型的液壓系統。
一般的濾油器只能單向使用，所以安裝濾油器時應安裝在液流單向通過的地方，最好不要裝在液流方向經常改變的油路上。若必須這樣設置時，應適當增設單向閥和濾油器，以保證雙向過濾，如圖J (f)所示。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.nochef.cn/yyyb/667.html
