全懋CML葉片泵VCM-SFII-15B-10花健液壓油泵 VCM-SFII-20B-10

CML-11 ，CML高壓齒輪泵

DEGB-22-L，DEGB-22-R，DEGB-26-L，DEGB-26-R

DHG-04-B11B-A220-N，DHG-04-B11B-D24-N，DHG-04-B2-A220-N，DHG-04-B2A-A220-N，DHG-04-B2A-D24-N，DHG-04-B2B-A220-N，DHG-04-B2B-D24-N，DHG-04-B2BS-A220-N，DHG-04-B2BS-D24-N，DHG-04-B2-D24-N，DHG-04-B3-A220-N，DHG-04-B3A-A220-N，DHG-04-B3A-D24-N，DHG-04-B3B-A220-N，DHG-04-B3B-D24-N，DHG-04-B3BS-A220-N，DHG-04-B3BS-D24-N，DHG-04-B3-D24-N，DHG-04-B4B-A220-N，DHG-04-B4B-D24-N，DHG-04-B8-A220-N，DHG-04-B8-D24-N，DHG-04-C10-A220-N，DHG-04-C10-D24-N，DHG-04-C11-A220-N，DHG-04-C11-D24-N，DHG-04-C12-A220-N，DHG-04-C12-D24-N，DHG-04-C2-A220-N，DHG-04-C2-D24-N，DHG-04-C3-A220-N，DHG-04-C3-D24-N，DHG-04-C4-A220-N，DHG-04-C4-D24-N，DHG-04-C5-A220-N，DHG-04-C5-D24-N，DHG-04-C60-A220-N，DHG-04-C60-D24-N，DHG-04-C7-A220-N，DHG-04-C7-D24-N，DHG-04-C8-A220-N，DHG-04-C8-D24-N，DHG-04-C9-A220-N，DHG-04-C9-D24-N，DHG-04-D2-A220-N，DHG-04-D2-D24-N，DHG-04-D3-A220-N，DHG-04-D3-D24-N

EG4-26，EG4-26-16，EGA-1.2-L，EGA-1.2-R，EGA-1.7-L，EGA-1.7-R，EGA-2.2-L，EGA-2.2-R，EGA-2.6-L，EGA-2.6-R，EGA-3.2-L，EGA-3.2-R，EGA-3.8-L，EGA-3.8-R，EGA-4.3-L，EGA-4.3-R，EGA-4.3-R，EGA-6.2-L，EGA-6.2-R，EGA-7.8-L，EGA-7.8-R

EGB-11-L，EGB-11-R，EGB-14-L，EGB-14-R，EGB-16-L，EGB-16-R，EGB-19-L，EGB-19-R，EGB-6-L，EGB-6-R，EGB-8-L，EGB-8-R

IGC-4F-20-L-20，IGC-4F-25-L-20，IGC-4F-25-R-20，IGC-4F-32-L-20，IGC-4F-32-R-20，IGC-5F-100-L-20，IGC-5F-100-R-20，IGC-5F-125-L-20，IGC-5F-125-R-20，IGC-5F-40-L-20，IGC-5F-40-R-20，IGC-5F-50-L-20，IGC-5F-50-R-20，IGC-5F-64-L-20，IGC-5F-64-R-20，IGC-6F-80-L-20，IGC-6F-80-R-20

IGF-4-25 ，IGF-4-25/32

IGH-21-8-R，IGH-2E-3.5-R，IGH-2E-3.5-R，IGH-2E-5-R，IGH-2E-5-R，IGH-2E-6.5-R，IGH-2E-6.5-R，IGH-2E-8-R，IGH-2E-8-R，IGH-2F-3.5-R，IGH-2F-3.5R-20，IGH-2F-5-R，IGH-2F-6.5-R，IGH-2F-8-R，IGH-2L，IGH-3E-10，IGH-3E-10-R，IGH-3E-13-R，IGH-3E-13-R，IGH-3E-16-R，IGH-3E-16-R，IGH-3F-10-20，IGH-3F-10-R，IGH-3F-10-R，IGH-3F-10-R，IGH-3F-13-R，IGH-3F-13-R，IGH-3F-13-R，IGH-3F-16-R，IGH-3F-16-R，IGH-3F-16-R，IGH-4E-20-R，IGH-4E-20-R，IGH-4E-25-R，IGH-4E-25-R，IGH-4E-32-R，IGH-4E-32-R，IGH-4F-20-20，IGH-4F-20-R，IGH-4F-20-R，IGH-4F-25，IGH-4F-25-R，IGH-4F-25-R，IGH-4F-32-R，IGH-4F-32-R，IGH-5E-40-R，IGH-5E-40-R，IGH-5E-50，IGH-5E-50-R，IGH-5E-64-R，IGH-5E-64-R，IGH-5F-40，IGH-5F-40-R，IGH-5F-40-R，IGH-5F-50-R，IGH-5F-50-R，IGH-5F-64-R，IGH-5F-64-R，IGH-6F-100-R，IGH-6F-125.IGC-4F-20-R-20，IGH-6F-80-R

IGM-2E-3.5-R，IGM-2E-5-R，IGM-2E-6.5-R，IGM-2E-8-R，IGM-2F-3.5-R，IGM-2F-3.5R-20，IGM-2F-5-R，IGM-2F-6.5-R，IGM-2F-8-R，IGM-3E-10-R，IGM-3E-13-R，IGM-3E-16-R，IGM-3F-10-20，IGM-4-25，IGM-4E-20-R，IGM-4E-25-R，IGM-4E-32-R，IGM-4F-20-20，IGM-4F-20-R，IGM-4F-25-R，IGM-4F-32-R，IGM-5E-40-R，IGM-5E-50-R，IGM-5E-64-R，IGM-5F-40，IGM-5F-40-R，IGM-5F-50-R，IGM-5F-64-R

VCM-40D-20，VCM-40D-20，VCM-40D-20，VCM-DF-12A/12A-10，VCM-DF-12B/12B-10，VCM-DF-12C/12C-10，VCM-DF-12D/12D-10，VCM-DF20-20B-10，VCM-DF20-20D-10，VCM-DF-20A/20A-10，VCM-DF-20B/20B-10，VCM-DF-20C/20C-10，VCM-DF-20D/20D-10，VCM-DF2-OC-12A-10，VCM-DF30-30B-10，VCM-DF-30A/30A-10，VCM-DF-30B/30B-10，VCM-DF-30C/30C-10，VCM-DF-30D/30D-10，VCM-DF-30D-30D-10，VCM-DF40-40D-10，VCM-DF-40A/40A-10，VCM-DF-40B/40B-10，VCM-DF-40C/40C-10，VCM-DF-40D/40D-10，VCM-DFOC-40C-1，VCM-SF-12A-10，VCM-SF-12A-10，VCM-SF-12A-10，VCM-SF-12A-10，VCM-SF-12B-10，VCM-SF-12B-10，VCM-SF-12B-10，VCM-SF-12B-10，VCM-SF-12C-10，VCM-SF-12C-10，VCM-SF-12C-10，VCM-SF-12C-10，VCM-SF-12D-10，VCM-SF-12D-10，VCM-SF-12D-10，VCM-SF-12D-10，VCM-SF-15B-10，VCM-SF-20A-10，VCM-SF-20A-10，VCM-SF-20A-10，VCM-SF-20A-10，VCM-SF-20B-10，VCM-SF-20B-10，VCM-SF-20B-10，VCM-SF-20B-10，VCM-SF-20B-10，VCM-SF-20C-10，VCM-SF-20C-10，VCM-SF-20C-10，VCM-SF-20C-10，VCM-SF-20D-10，VCM-SF-20D-10，VCM-SF-20D-10，VCM-SF-20D-10，VCM-SF-20D-10，VCM-SF-20D-10，VCM-SF-30A-20，VCM-SF-30A-20，VCM-SF-30A-20，VCM-SF-30A-20，VCM-SF-30B-10，VCM-SF-30B-20，VCM-SF-30B-20，VCM-SF-30B-20，VCM-SF-30B-20，VCM-SF-30C-10，VCM-SF-30C-20，VCM-SF-30C-20，VCM-SF-30C-20，VCM-SF-30D-10，VCM-SF-30D-20，VCM-SF-30D-20，VCM-SF-30D-20，VCM-SF-40A-10，VCM-SF-40A-20，VCM-SF-40A-20，VCM-SF-40A-20，VCM-SF-40B-10，VCM-SF-40B-20，VCM-SF-40B-20，VCM-SF-40B-20，VCM-SF-40B-20，VCM-SF-40B-20，VCM-SF-40C-10，VCM-SF-40C-20，VCM-SF-40C-20，VCM-SF-40C-20，VCM-SF-40D-10，VCM-SFC-15B-10，VCM-SFC-15D-10，VCM-SFC-20B-10，VCM-SFC-20D-10，VCM-SFC-30B-10，VCM-SFC-30D-10，VCM-SFC-40B-10，VCM-SFC-40D-10，VCM-SFII-20C-10，VCM-SFII-20D-10，VCM-SFII-30C-20，VCM-SFII-30D-20，VCM-SFII-40C-20，VCM-SM-30-A-20，VCM-SM-30-A-20，VCM-SM-30-B-20，VCM-SM-30-B-20，VCM-SM-30-C-20，VCM-SM-30-C-20，VCM-SM-30D-20，VCM-SM-30-D-20，VCM-SM-30-D-20，VCM-SM-40-A-20，VCM-SM-40-A-20，VCM-SM-40-B-20，VCM-SM-40-B-20，VCM-SM-40-C-20，VCM-SM-40-C-20，VCM-SM-40D-20，VCM-SM-40-D-20，VCM-SM-40-D-20

VCM 葉片泵是臺灣 CML（全懋精機）旗下的主流液壓葉片泵系列，主要分為定量（1M/2M/3M）與變量（SF/SM/SFC）兩大類型，以低噪音、高效率、運行平穩著稱，廣泛用于工業機床、塑機、制鞋機等中低壓液壓系統。

一、基本結構（雙作用定量 / 變量）

核心組件：

• 轉子：開徑向槽，安裝葉片，由電機驅動。
• 葉片：可在槽內滑動，離心力 + 油壓作用下緊貼定子內壁。
• 定子：內腔為橢圓形（雙作用），轉子與定子同心。
• 配油盤：設吸油、壓油窗口，控制油液進出。
• 泵體、端蓋、軸封、軸承。

二、工作原理

1. 吸油：轉子旋轉→葉片甩出→密封腔容積變大→形成真空→從吸油口吸油。
2. 壓油：轉到短軸區→腔容積變小→油液受壓→從壓油口排出。
3. 雙作用特性：轉子每轉 1 圈，完成2 次吸油 + 2 次壓油，流量脈動小、運轉更平穩。

• 定量型（VCM-1M/2M/3M）：排量固定，輸出恒定流量。
• 變量型（VCM-SF/SM）：內置壓力補償閥，壓力達設定值時自動減小排量，實現節能（流量隨負載變）。

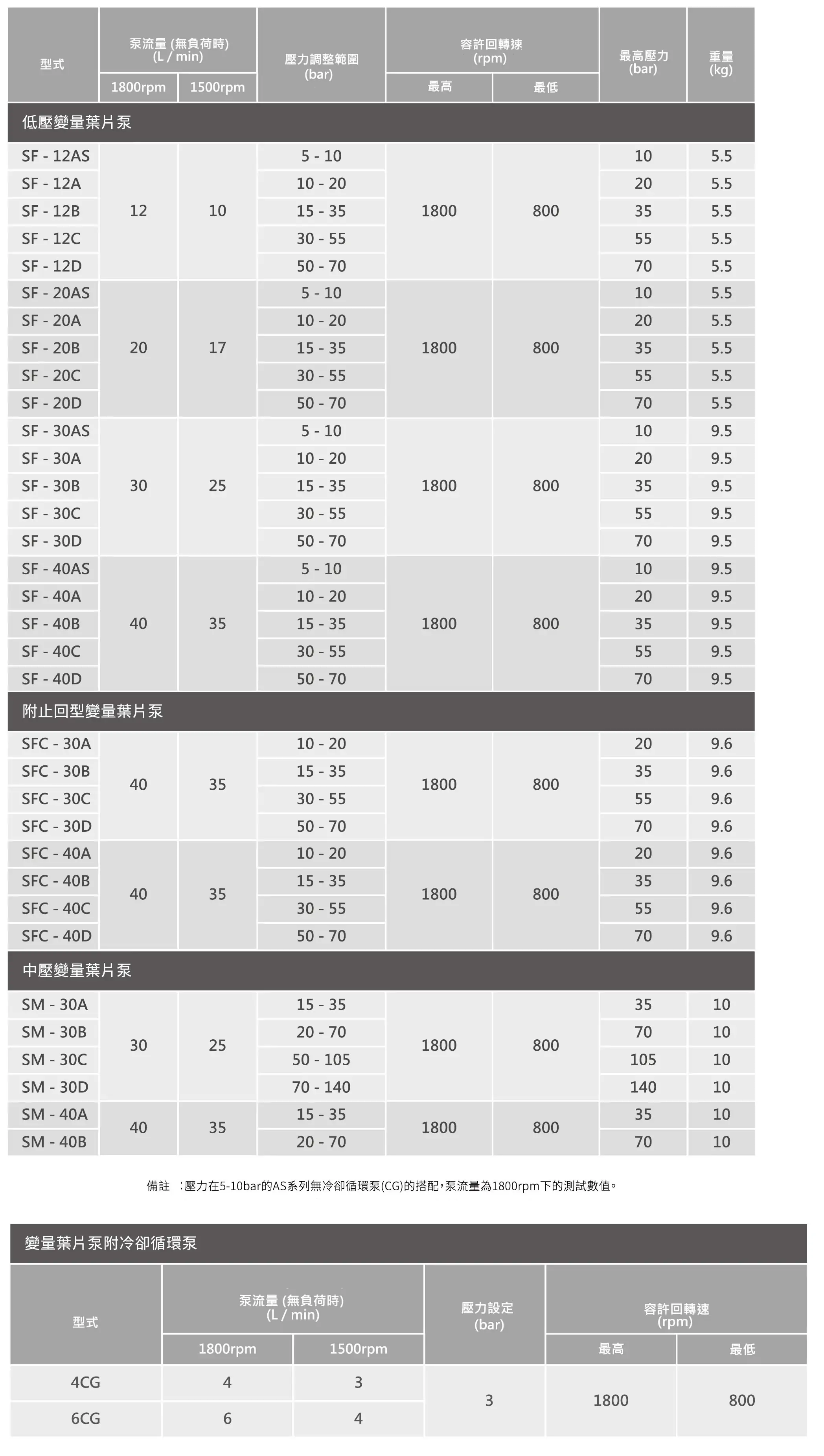

三、主要型號與參數（CML VCM 系列）

1. 定量葉片泵（VCM-1M/2M/3M）

• VCM-1M：小排量，6/8/10/12 cc/rev，最高 70 bar。
• VCM-2M：中排量，14/17/23/26 cc/rev，最高 70 bar。
• VCM-3M：大排量，33/39/47 cc/rev，最高 70 bar。
• 轉速：1800 rpm（標準）。
• 旋轉方向：R（右旋）、L（左旋）。
• 安裝：F（法蘭）。

2. 變量葉片泵（VCM-SF/SM/SFC）

• 壓力調節：5–70 bar。
• 流量范圍：8–40 L/min（1800 rpm）。

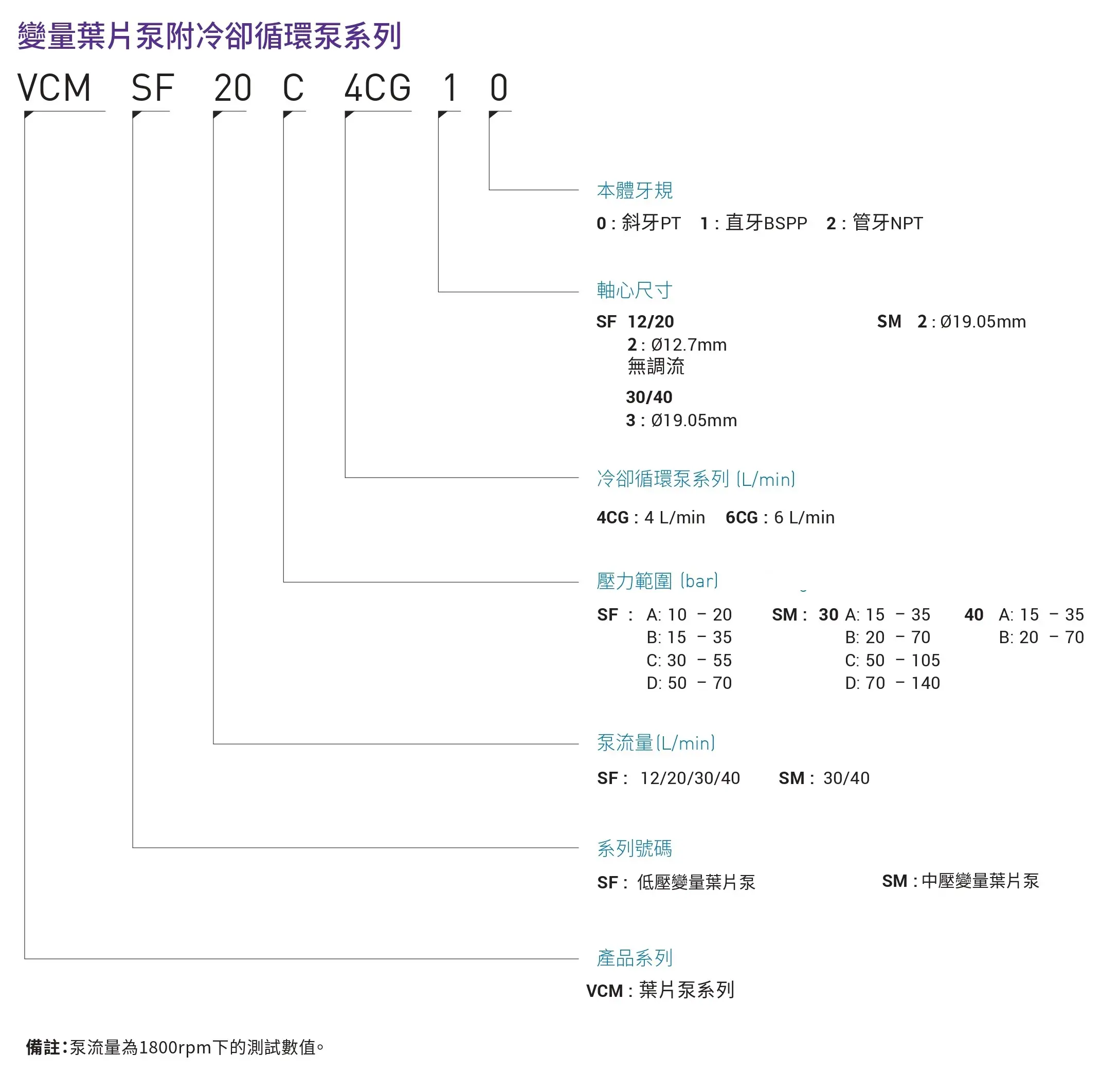

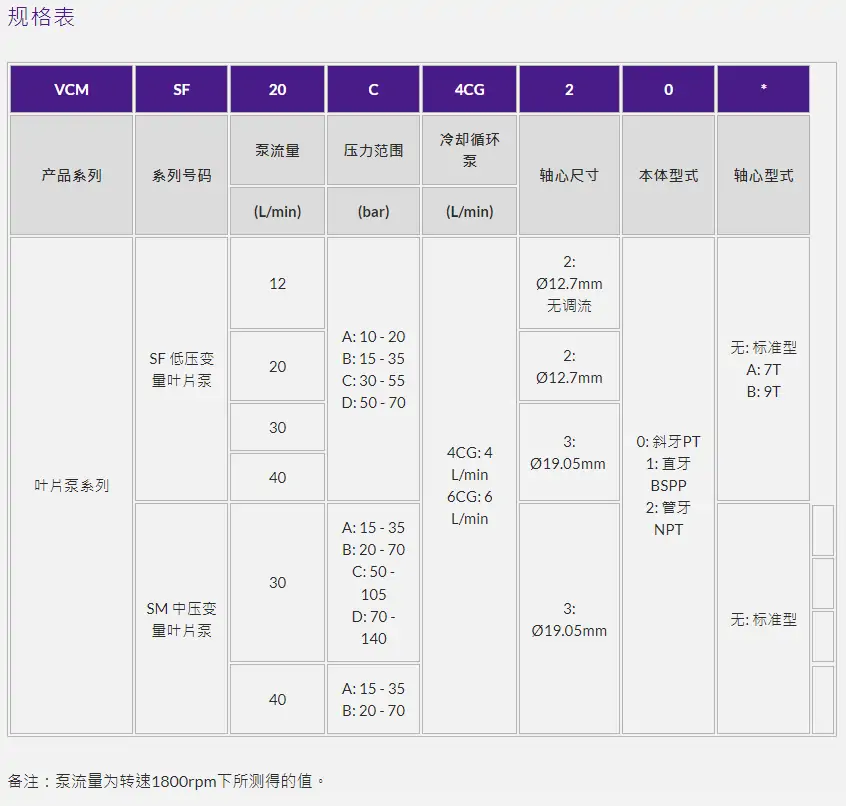

• 型號含義（例：VCM-SF-20B-10）

四、核心性能特點

• 低噪音、低振動：雙作用 + 精密葉片，噪音 **≤70 dB**。
• 高效率：容積效率90%–95%。
• 運轉平穩、流量均勻：脈動小。
• 節能（變量型）：高壓時自動減流量，省電、油溫低。
• 壽命長：耐磨材料 + 優化密封。
• 抗氣蝕、不易發熱。

五、典型應用

• 機床：CNC 車床 / 銑床、磨床、加工中心。
• 注塑機 / 壓鑄機。
• 制鞋機械（長期連續運行）。
• 液壓站、自動化設備、專用機械。
• 木工機械、包裝機械。

六、選型要點

1. 流量需求 → 選排量（1M/2M/3M 或 SF-12/20/30/40）。
2. 工作壓力 → 不超70 bar。
3. 定量 / 變量
4. 旋轉方向、安裝法蘭、油口方向。
5. 油品：建議ISO VG32/46抗磨液壓油。

七、維護與注意

• 保持油液清潔（葉片泵對污染敏感）。
• 定期換油、換濾芯。
• 檢查軸封、防止進氣。
• 變量型：按系統需求正確設定壓力。
