GUIDESUN葉片泵PV2R1-14-FRPV2R1-19-FRPV2R2-47-FRPV2R2-65-F

一、高壓定量葉片泵（PV2R 系列）

PV2R1：PV2R1-6-FR,PV2R1-8-FR,PV2R1-10-FR,PV2R1-12-FR,PV2R1-14-FR,PV2R1-17-FR,PV2R1-19-FR,PV2R1-23-FR,PV2R1-25-FR,PV2R1-28-FR,PV2R1-31-FR,PV2R1-10F,PV2R1-14F,PV2R1-17F,PV2R1-19F

PV2R2：PV2R2-26-FR,PV2R2-31-FR,PV2R2-33-FR,PV2R2-41-FR,PV2R2-47-FR,PV2R2-53-FR,PV2R2-59-FR,PV2R2-65-FR,PV2R2-75-FR,PV2R2-26F,PV2R2-33F,PV2R2-41F,PV2R2-47F

PV2R3：PV2R3-52-FR,PV2R3-60-FR,PV2R3-66-FR,PV2R3-76-FR,PV2R3-85-FR,PV2R3-94-FR,PV2R3-116-FR,PV2R3-125-FR,PV2R3-76F

PV2R4：PV2R4-136-FR,PV2R4-153-FR,PV2R4-184-FR,PV2R4-200-FR,PV2R4-237-FR

二、中低壓變量葉片泵（DVVP / TCVP / VDP 系列）

DVVP-SF（變量單聯泵）：DVVP-SF-20-A-10,DVVP-SF-20-B-10,DVVP-SF-20-C-10,DVVP-SF-20-D-10,DVVP-SF-30-A-10,DVVP-SF-30-B-10,DVVP-SF-30-C-10,DVVP-SF-30-D-10,DVVP-SF-40-A-10,DVVP-SF-40-B-10

TCVP（變量單聯泵）：TCVP-F15-A2-02,TCVP-F15-A3-TC,TCVP-F15-A3-*A,TCVP-F20-A3-02,TCVP-F20-A3-*A,TCVP-F20-A4-TC,TCVP-F30-A2-TC,TCVP-F30-A3-TC,TCVP-F40-A3-TC

VDP（變量雙聯泵）：VDP-SF-12-D,VDP-SF-15-D,VDP-SF-20-D,VDP-SF-30-D,VDP-SF-40-D

三、電磁換向閥（SWH 系列）

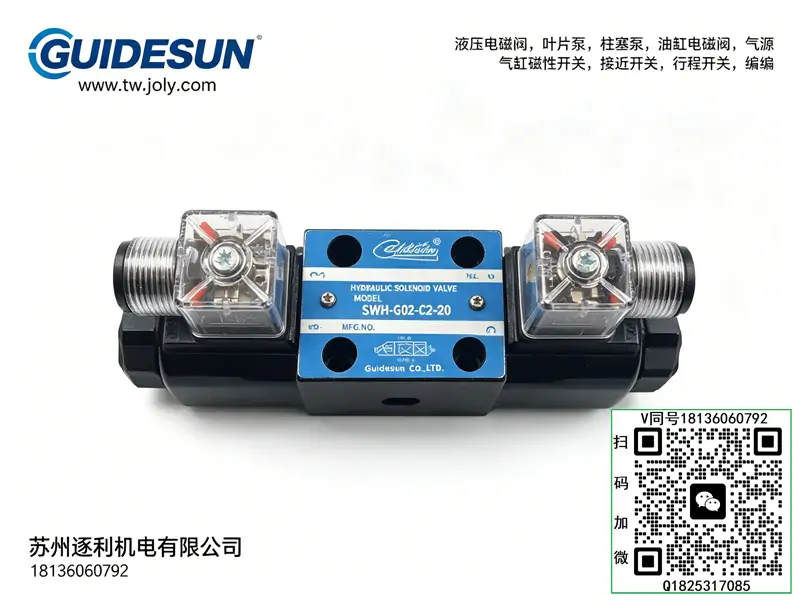

SWH-G02（2 通 / 3 通 / 4 通）：SWH-G02-C2-D24-10,SWH-G02-C3-D24-10,SWH-G02-C4-D24-10,SWH-G02-C5-D24-10,SWH-G02-C6-D24-10,SWH-G02-C60-D24-10,SWH-G02-C2-A220-10,SWH-G02-C3-A220-10,SWH-G02-C4-A220-10,SWH-G02-C5-A220-10,SWH-G02-C6-A220-10,SWH-G02-C60-A220-10,SWH-G02-C7-A220-10,SWH-G02-C8-A220-10,SWH-G02-C9-A220-10,SWH-G02-C2B-A220-10,SWH-G02-C3B-A220-10,SWH-G02-D2-D24-10,SWH-G02-D2-D24-20

SWH-G03（大流量）：SWH-G03-C2-D24,SWH-G03-C3-D24,SWH-G03-C4-D24,SWH-G03-C5-D24,SWH-G03-C6-D24,SWH-G03-C2-A220,SWH-G03-C3-A220,SWH-G03-C4-A220,SWH-G03-C5-A220,SWH-G03-C6-A220

四、液壓電機（內插式）

電機系列：5HP(3.75KW),2HP(1.5KW),1HP(0.75KW),0.75HP(0.55KW)

五、其他泵類

VP 系列（低壓變量）：VP20-FA3,VP30-FA3,VP40-FA3

50T/150T（低壓定量）：50T-12-FR,50T-17-FR,50T-23-FR,50T-30-FR,150T-48-FR,150T-61-FR

一、型號拆解

• PV2R1：1 號規格 單聯高壓定量葉片泵
• 14：公稱排量 14 mL/r
• F：法蘭安裝
• R：軸端視角 順時針旋向

二、結構

雙作用定量葉片泵，鑄鐵泵體、配流盤、定子曲線環、轉子、葉片、高壓軸承；
間隙精密補償，高壓內泄小、耐用靜音。

三、核心參數

• 排量：14 mL/r
• 額定壓力：17 MPa
• 峰值壓力：21 MPa
• 常用轉速：1200～1800 r/min
• 適配油溫：15～65℃
• 介質：VG32/VG46 抗磨液壓油

四、性能特點

1. 高壓耐用、容積效率高，長期保壓穩定；
2. 流量脈動小、運行噪音低；
3. 標準安裝尺寸，市面同型號可直接互換；
4. 工業液壓站、機床通用款，配件好配。

五、適用場景

機床、注塑輔助、木工機械、自動化工裝、常規高壓液壓站做定量動力源。

六、安裝使用要點

1. 嚴格按R 順時針轉向，禁止反轉；
2. 吸油管密封嚴實，不能進氣；
3. 油液清潔，過濾精度控制在 20μm 以內；
4. 系統必須配溢流閥限壓，禁止長期超 17MPa 運行。
