唯冠葉片泵（平鍵 花鍵）PVF-15-70-10/11S PVF-20-70-10/11S

一、葉片泵系列（PVF / PVL / PVDP / PVDF）

PVF 單聯定量葉片泵

PVF-20-70-11, PVF-30-70-11, PVF-40-70-11

PVL 雙聯定量葉片泵

PVL12-31-47-FR, PVL2-65-FR

PVDP 變量葉片泵（單聯）

PVDP-3-70-3-7-11

PVDF 變量雙聯葉片泵

PVDF-30-70-30-70-11

二、齒輪泵系列（HGP 全系列）

HGP-1A 高壓齒輪泵

HGP-1A-F1R-X-2B-10, HGP-1A-F2R-X-2B-10, HGP-1A-F3R-X-2B-10, HGP-1A-F4R-X-2B-10, HGP-1A-F5R-X-2B-10, HGP-1A-F6R-X-2B-10, HGP-1A-F8R-X-2B-10

HGP-2A 高壓齒輪泵

HGP-2A-F2R-X-2B-10, HGP-2A-F2.5R-X-2B-10, HGP-2A-F3R-X-2B-10

HGP-3A 高壓齒輪泵

HGP-3A-F11R-X-2B-10, HGP-3A-F17R-X-2B-10, HGP-3A-F19R-X-2B-10, HGP-3A-F19L, HGP-3A-F30R-X-2B-10

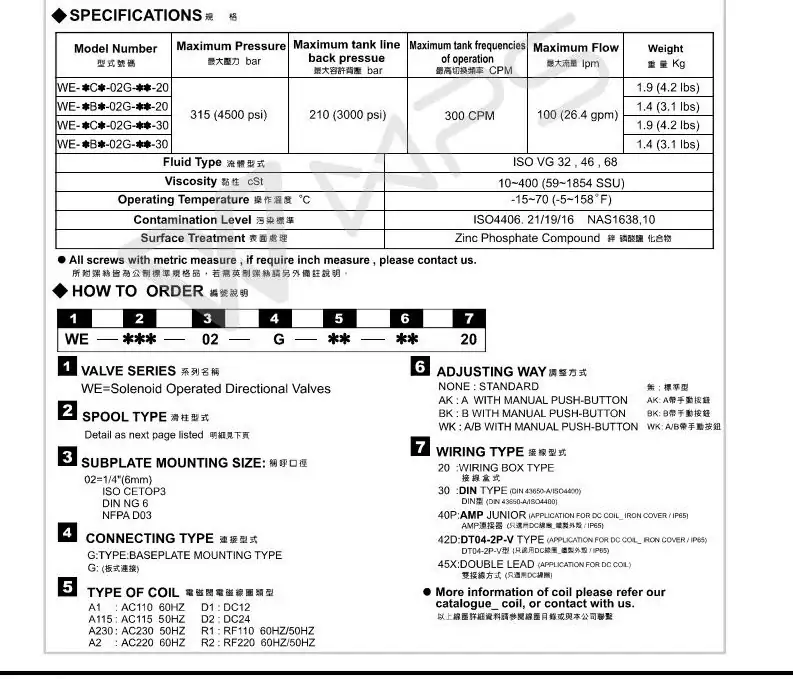

三、電磁換向閥（WE 系列）

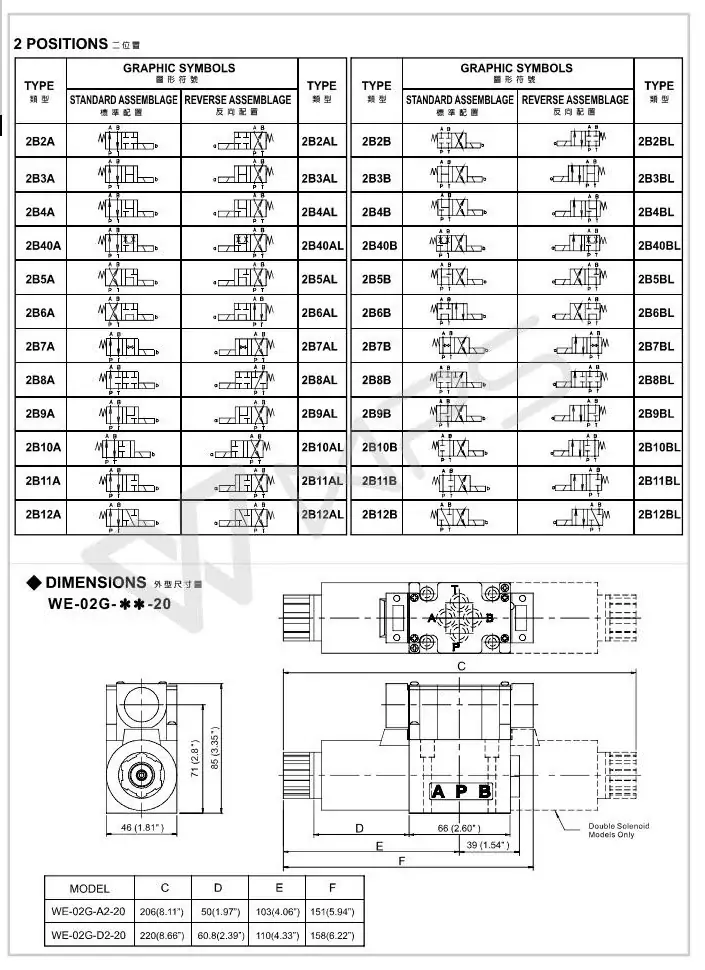

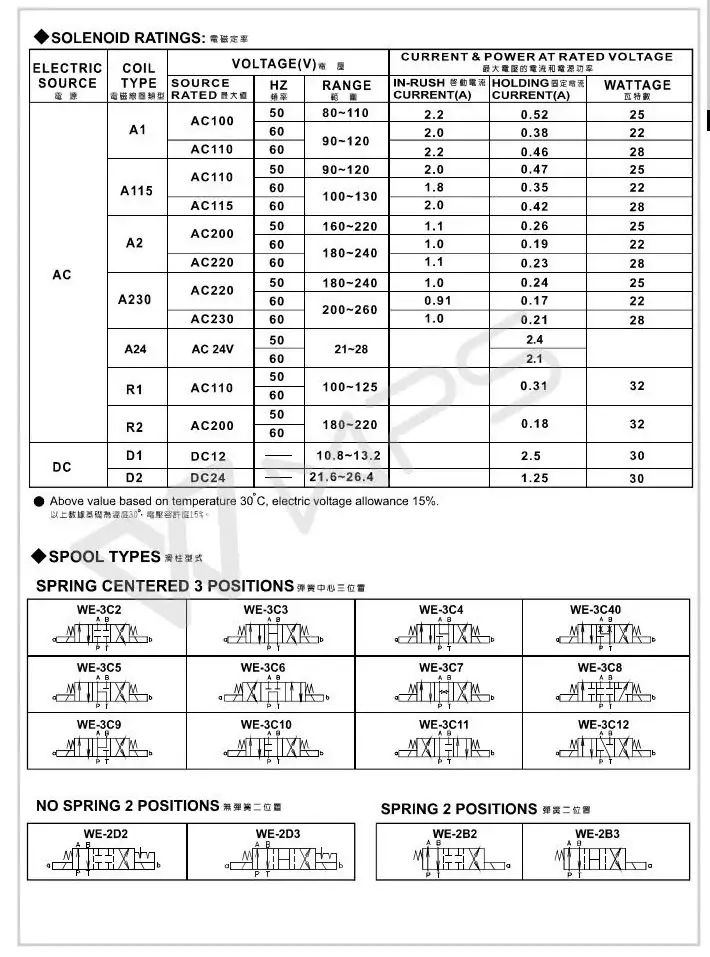

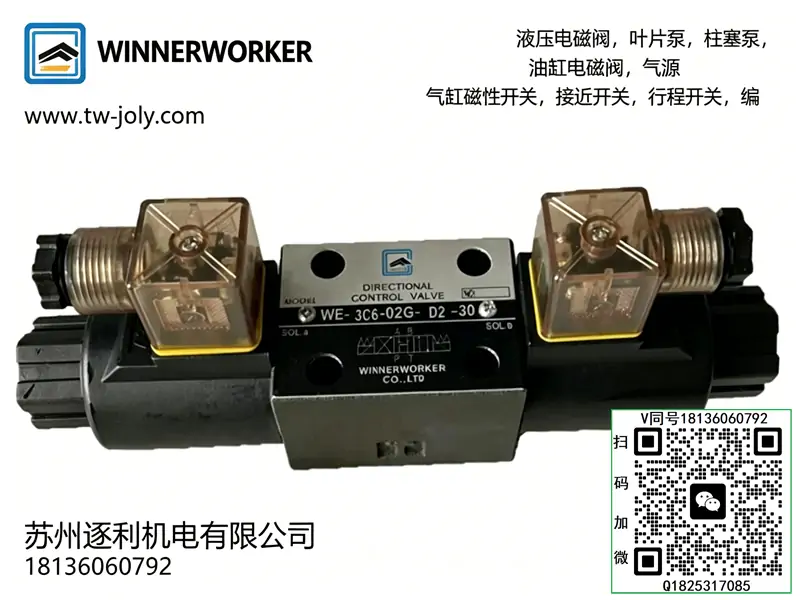

WE-3C2-02G-D2-30, WE-3C3-02G-D2-30, WE-3C4-02G-D2-30, WE-3C5-02G-D2-30, WE-3C6-02G-D2-30, WE-2B2-02G-D2-30

四、溢流閥 / 電磁溢流閥（DB / DBW / BG）

DBW 電磁溢流閥

DBW-10G-2-D2-30, DBW-03G-3-D2-30

BG 溢流閥

BG-03-0-30-A, BG-03-1-30-A, BG-06-0-30-A, BG-10-0-30-A

五、疊加閥系列（MPC / MTC / MRV 等）

MPC 液控單向閥

MPC-02W-20

MTC 單向節流閥

MTC-02-A-K-20

MRV 疊加溢流閥

MRV-02P-3-30

六、壓力繼電器（DNM）

DNM-02P-250K-21B, DNM-02W-250K-21B-51H

七、其他常見閥型號（補充）

DB-03G-3-30, DB-10G-2-30, SWH-G02-C2-D24

一、型號各段含義

• PVF：臥式低壓限壓式變量葉片泵系列
• 15：泵體框架規格尺寸代號
• 70：額定最高工作壓力 7.0MPa
• 10：公稱排量 10mL/r

二、結構組成

整體鑄鐵泵體結構，內置轉子、葉片、定子偏心環、調壓彈簧、壓力反饋?zhàn)兞繖C(jī)構、流量壓力調節螺釘；
整體臥式安裝布局，集成變量補償結構，無外置控制部件。

三、工作原理

電機驅動轉子旋轉，葉片依靠離心力與油壓緊貼定子內壁，形成密閉吸壓油容腔；
系統空載或輕載時，定子偏心量大，輸出大流量，執行元件快速動作；
系統壓力升高達到設定值時，油壓推動定子偏移，偏心量自動減小，流量隨之降低，轉為高壓小流量保壓工況；
全程自動變量補償，無需人工干預。

四、核心技術參數

• 公稱排量：10 mL/r
• 額定工作壓力：7.0 MPa
• 常規調壓區間：3.0～7.0 MPa
• 適配轉速范圍：800～1800 r/min
• 最優工作轉速：1450 r/min
• 工作介質：ISO VG32、VG46 抗磨液壓油
• 適用油溫：15℃～65℃
• 調節方式：頂部獨立調節壓力、流量

五、性能特點

1. 自帶壓力限定功能，可簡化液壓回路配置；
2. 自動變量節能，高壓保壓階段流量自動減小，整機發熱低、能耗??；
3. 運行平穩，流量壓力脈動小，工作噪音低；
4. 泵體剛性高，內部配合精密，內泄漏量??；
5. 結構布局規整，拆裝維護便捷，適配常規連續工況。

六、安裝使用規范

1. 嚴格按泵體標識旋向運轉，禁止反向旋轉；
2. 吸油管路必須密封嚴密，不得漏氣，避免產生嘯叫、壓力抖動；
3. 油箱吸油口配置合適精度濾網，保持油液清潔，防止閥芯、葉片卡滯；
4. 壓力調節需由低壓緩慢上調，禁止一次性調至高壓極限；
5. 電機與泵輸入端校正同軸度，避免偏載造成軸承磨損、軸封漏油。

七、適用工況范圍

適用于中低壓常規液壓系統，作為液壓站動力源，匹配機床、木工機械、輕工自動化設備等需要快速進給、高壓保壓的循環油路。
